O comutador óptico montado em rack é composto por comutadores ópticos de 4CH 1X2, permitindo o controle sobre a comutação de canais de fibra óptica de 4CH 1X2. O dispositivo é equipado com uma porta Ethernet RJ45, permitindo o controle por meio de comandos. Ele desempenha um papel crucial em várias aplicações de comunicação óptica, incluindo monitoramento óptico multicanal em sistemas de transmissão óptica, comutação automática de múltiplas fontes de luz/detectores em LAN e sistemas de monitoramento dinâmico para sensores ópticos. Além disso, é utilizado no teste de fibras ópticas, dispositivos, redes e cabos de engenharia de campo, bem como na instalação e ajuste de dispositivos ópticos.

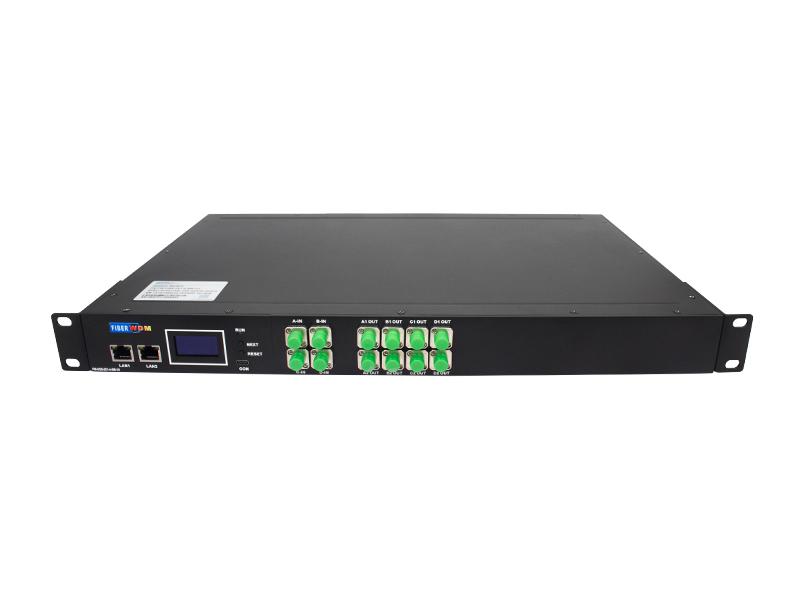

Comutador Óptico 1×2 de 4 Canais FW-OSS-2X1-4-SM-1U
O comutador óptico para montagem em rack consiste em 4 comutadores ópticos 1x2, permitindo o controle da comutação de 4 canais de fibra óptica 1x2. O dispositivo está equipado com uma porta Ethernet RJ45, permitindo o controle via comandos. Ele desempenha um papel crucial em diversas aplicações de comunicação óptica, incluindo monitoramento óptico multicanal em sistemas de transmissão óptica, comutação automática de múltiplas fontes/detectores de luz em redes locais (LAN) e sistemas de monitoramento dinâmico para sensores ópticos. Além disso, é utilizado em testes de fibras ópticas, dispositivos, redes, cabos de engenharia de campo, bem como na instalação e ajuste de dispositivos ópticos.
Características
Especificações
| Parâmetros | Indicadores |
| Canal nº. | 4 canais 1x2 |
| Faixa de comprimento de onda | 1260-1620nm |
| Comprimento de onda de teste | 1310nm/1550nm |
| Perda de inserção | ≤ 1,2 dB |
| Repetibilidade | ≤ ±0,02 dB |
| Perda de retorno | ≥ 30 dB |
| Interrogatório | ≥ 35 dB |
| perda dependente do comprimento de onda | ≤ 0,25 dB |
| Perda relacionada à polarização | ≤ 0,05 dB |
| Hora de mudança | ≤12 ms (canais adjacentes) |
| Tipo de fibra | SM |
| Conector | FC\APC |
| Porta de monitoramento | RJ45 |
| Fonte de alimentação em funcionamento | CA: 100~240V |
| Temperatura de trabalho | -10 ~ +60℃ |
| Temperatura de operação | -40 ℃ ~ +85 ℃ |
| Tamanho | Rack padrão de 19 polegadas, 1U (483 x 230 x 44) |

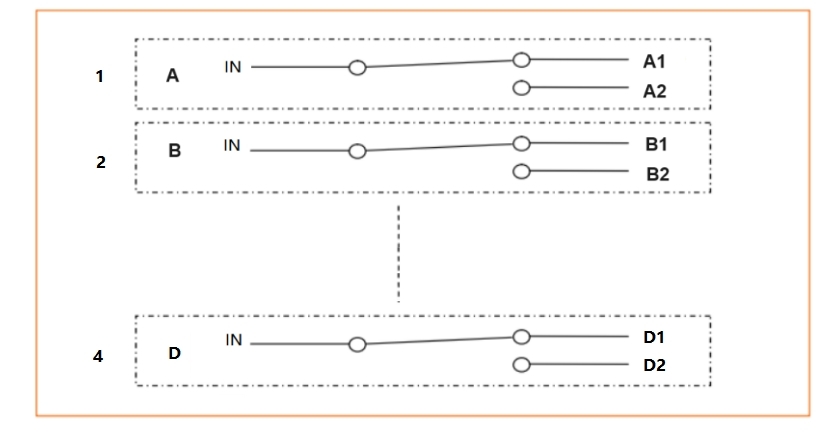

Diagrama do percurso óptico
O painel mostra

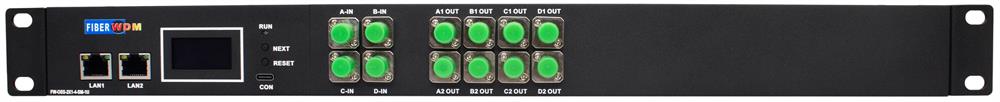

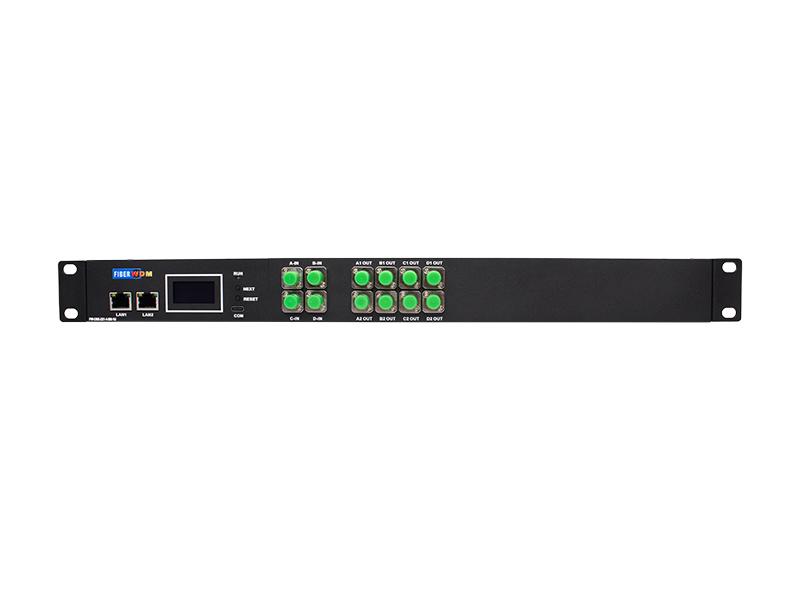

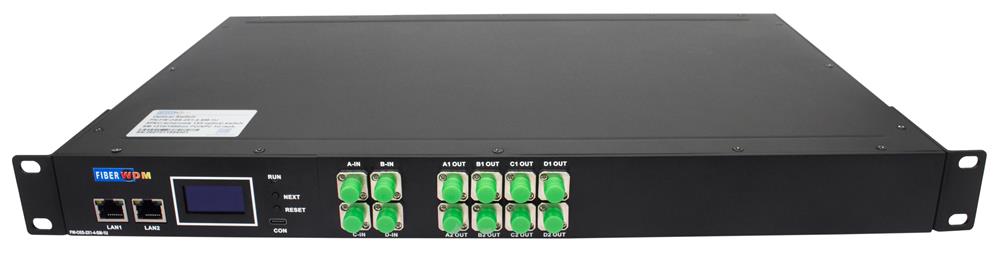

Painel frontal
(1) Porta Ethernet RJ45: interface de comunicação para dados de monitoramento do dispositivo.
(2) Visor LED: exibição do endereço do dispositivo, canal atual e informações relacionadas.
(3) PRÓXIMO - PRÓXIMAS PÁGINAS; REINICIAR - REINICIAR;
(4) Descrição da interface óptica: interface óptica.

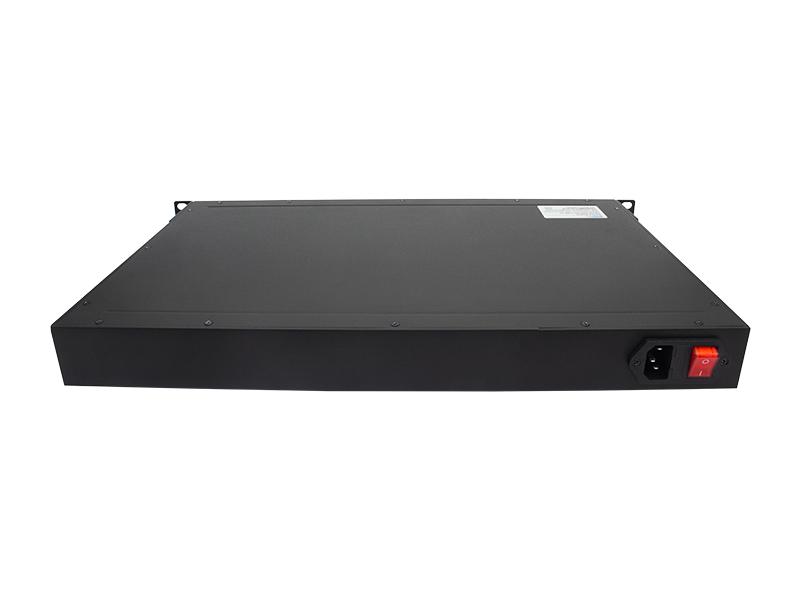

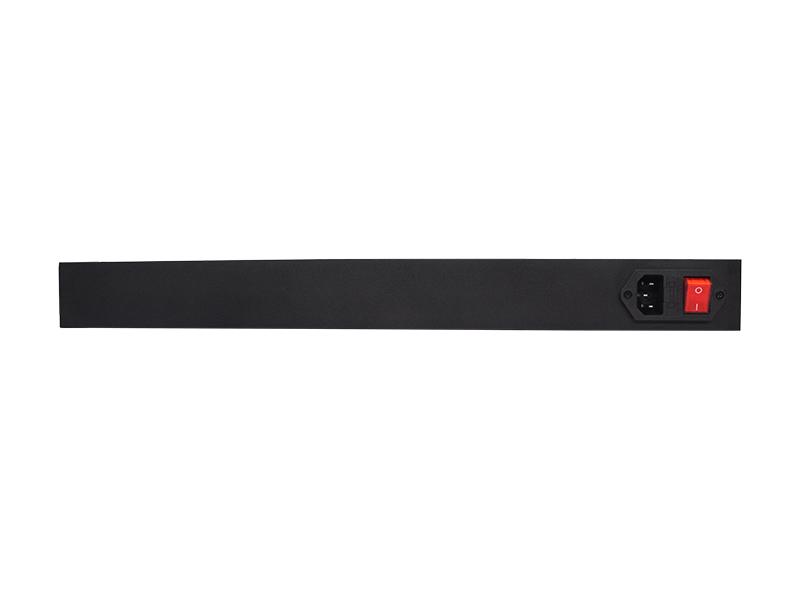

Painel traseiro
(1) Interface de alimentação CA
Configuração padrão
Nota: Os usuários têm requisitos especiais, exceto.
