Interruptor óptico de 24 canais 1×2

Comutador óptico 1×2 de 24 canais

FW-OSS-2X1-24-MM-1U

Recursos

* Baixa perda de inserção, troca rápida.

* Controle TYPE-C e gerenciamento Ethernet RJ45.

* A porta serial adota interface fêmea TYPE-C.

* A comutação de caminho óptico pode ser controlada através de botões, portas seriais e portas de rede. E pode ser operado bloqueando as chaves através de instruções.

Especificações

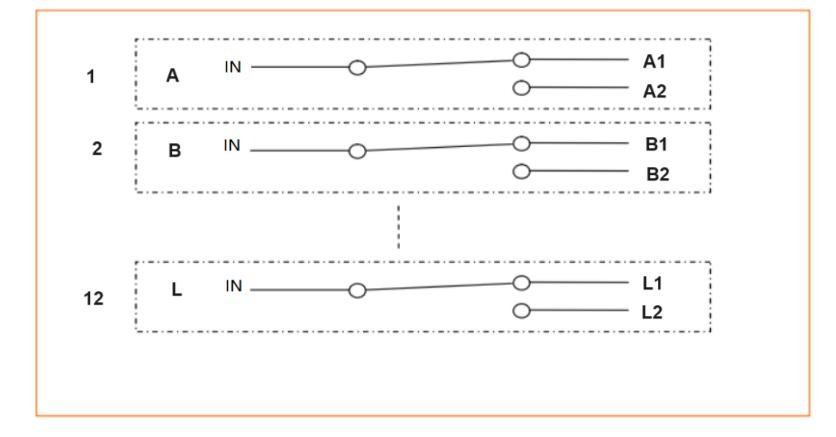

Diagrama de caminho óptico

Instruções

1.Painel mostra

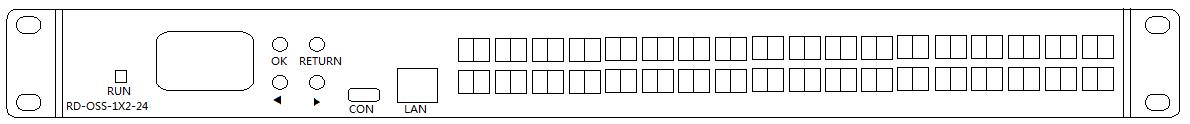

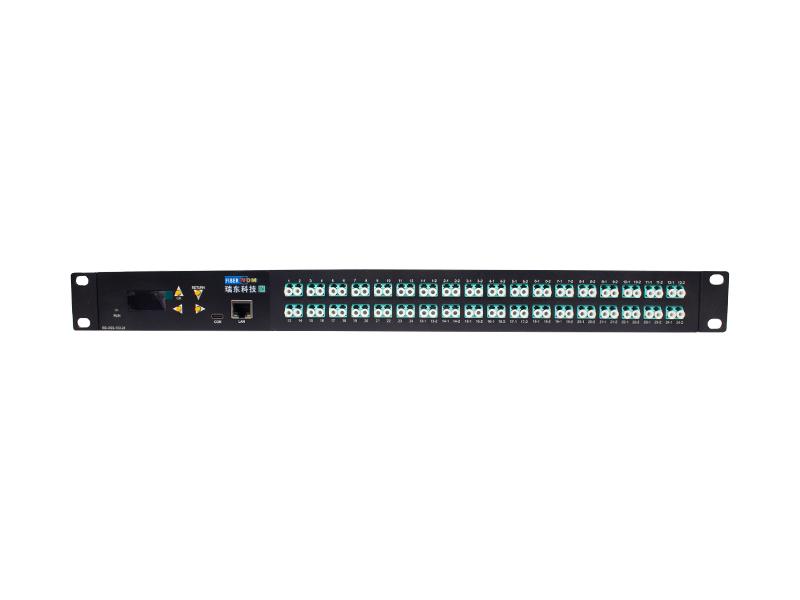

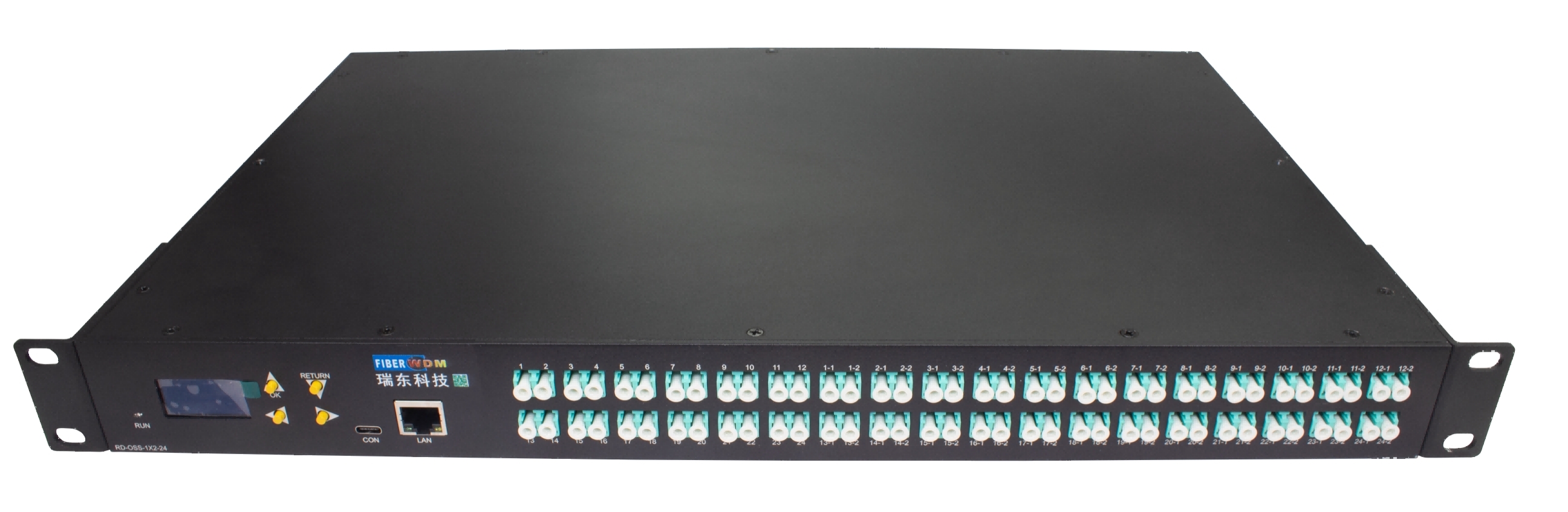

Painel frontal

(1) Porta Ethernet RJ45, porta serial TPYE-C: interface de comunicação para dados de monitoramento do dispositivo.

(2) Display LCD: endereço do dispositivo, canal atual e exibição de informações relacionadas.

(3) â² - Tecla mover para cima; â¼ - Tecla Mover para baixo; Entrar - tecla OK; RETORNAR - Cancele a chave.

(4) Descrição da interface óptica: interface óptica.

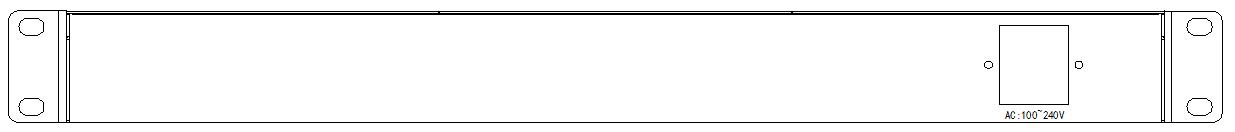

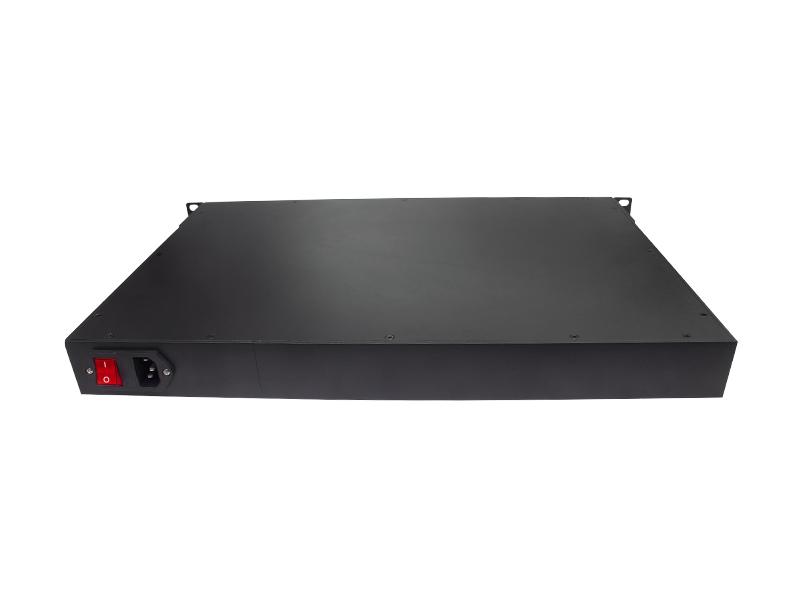

Painel traseiro

ï¼1ï¼Interface de fonte de alimentação CA

Configuração padrão

* Ao iniciar, os 24 canais são conectados por padrão.

* Permissão da chave do dispositivo: Permitir

* Porta serial: 9600 baud, 8 bits de dados, 1 bit de parada, sem verificação de paridade.

* Endereço IP: 192.168.1.100; Porta de comunicação: 5000

* Tipo de protocolo de porta de rede: Servidor TCP, UDP (porta fixa: 18888)

Observação: os usuários têm requisitos especiais, exceto.

Descrição das conexões da porta de comunicação

(1)Interface TIPO-C
