Comutador de fibra óptica 32X32 1270-1610 nm SM LC/UPC 1U Rack
FW-OSS-32X32
O Switch Óptico MEMS da FiberWDM, FW-OSS-32X32, é um switch de matriz totalmente óptica de alto desempenho, totalmente não bloqueante e com portas configuráveis, alimentado por uma série de tecnologias patenteadas. O FW-OSS-32X32 compreende 64 portas de fibra óptica peer que podem ser conectadas uma a uma livremente. Sem portas de entrada ou saída definidas por hardware, o FW-OSS-32X32 pode ser configurado para qualquer combinação de configurações de switch simétricas (N×N) ou assimétricas (N×M) por meio da interface gráfica do usuário (GUI) e do software embarcado desenvolvido pela Fibra WDM Além disso, por meio do agrupamento definido por software, todas as portas podem ser divididas em qualquer número possível de grupos, com qualquer número possível de portas, sob a única limitação do número total de portas. Especificamente, cada grupo pode ser controlado de forma independente. A combinação do controle por software e da conectividade de portas de fibra óptica peer oferece um novo nível de flexibilidade e possibilidades para os clientes otimizarem suas soluções. O FW-OSS-32X32 é um switch óptico versátil, fácil de implementar e de alto desempenho, que pode ser utilizado em uma ampla gama de aplicações.
FW-OSS-32X32
Principais características
Aplicações

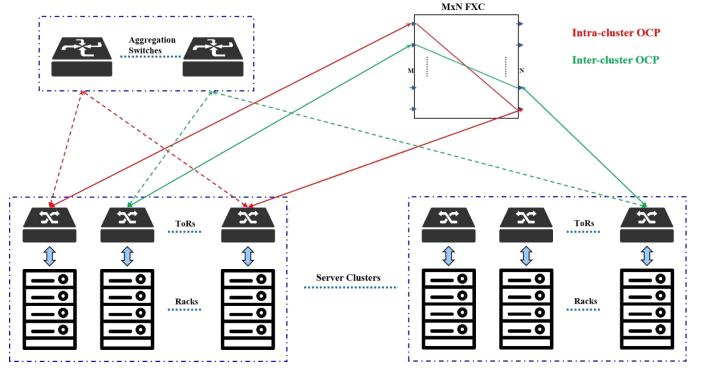

Aplicação - Roteamento de rede óptica

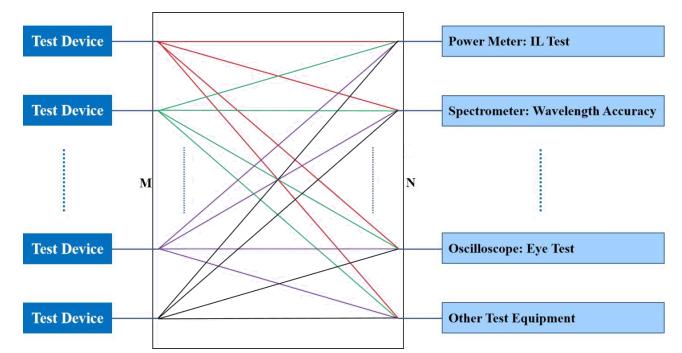

Aplicação - Teste de automação
Parâmetros de desempenho
|
Número total de portas de fibra |
64 ou outros |
||
|
Tamanhos de Switches de Matriz |
32*32 |
||
|
Faixa de comprimento de onda operacional |
1260 ~ 1660 nm |
||
|
Perda de inserção típica1 |
2,4 dB |
||
|
Perda Máxima de Inserção1 |
2,6 dB |
||
|
Diafonia |
> 45 dB |
||
|
Perda de Retorno |
> 50 dB |
||
| Perda Dependente de Polarização |
< 0,35 dB (Banda C ou L) |
||
|
Perda dependente do comprimento de onda |
< 0,6 dB (banda C ou L) |
||
|
Tempo de comutação |
< 10 ms |
||
|
Repetibilidade |
± 0,1 dB |
||
|
Durabilidade |
> 109 Ciclos |
||
|
Elétrica e Mecânica |
|||
|
Tipo de fibra |
G657.A2 |
||
|
Tipos de conectores de fibra única2 |
LC/APC |
||
|

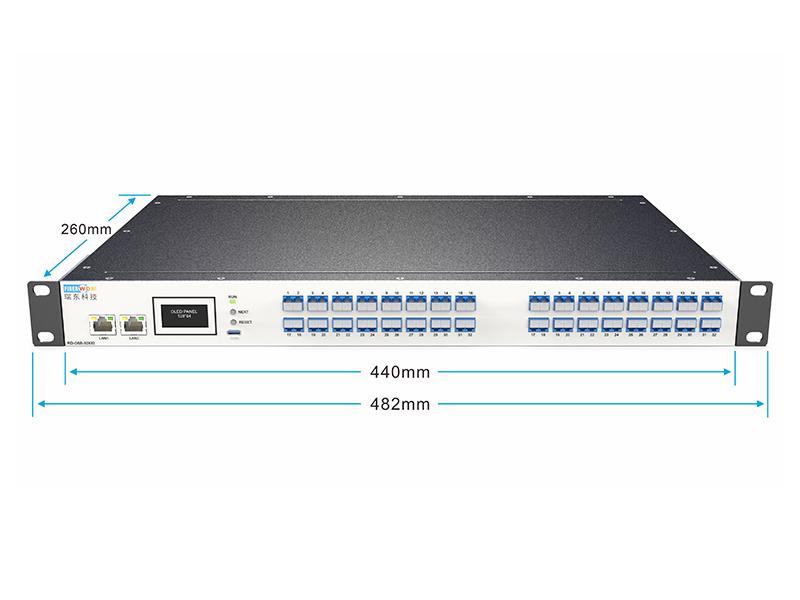

Dimensão do chassi do switch |
440 mm × 260 mm × 44 mm |
||
|
Interface de controle |
Porta RJ45/serial |
||
|
Opções de energia |
100-240 VCA 50/60 Hz ou 48 VCC |
||
|
Consumo de energia |
< 15 W |
||
|
Condições ambientais |
Mín. |
Máx. |
Unidades |
|
Temperatura de operação |
-5 |
70 |
°C |
|
Temperatura de armazenamento |
140 |
85 |
°C |
|
Umidade relativa de operação3 |
5 |
9 |
% |
|
Umidade relativa de armazenamento3 |
5 |
95 |
% |
Observação:
1. Medido com conectores LC/APC.
2. Os tipos de conectores podem ser personalizados de acordo com as necessidades dos clientes.
3. Não exceder o padrão industrial de 0,024 kg de água por kg de ar seco. Em condições sem condensação.
