Interruptor óptico de 4 canais 1×2

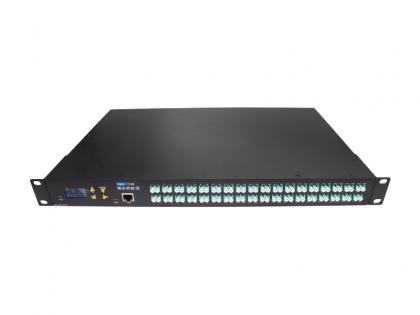

Interruptor óptico de 4 canais 1×2 FW-OSS-1X2-4-MM-1U

Introdução

O switch óptico montado em rack serve como um dispositivo crucial de controle de caminho óptico, permitindo o controle manual, de curto alcance ou remoto da comutação de caminho óptico por meio de botões, comunicação de porta serial e comunicação Ethernet. Ele desempenha um papel fundamental em várias aplicações de comunicação óptica, incluindo monitoramento óptico multicanal em sistemas de transmissão óptica, comutação automática de fonte/detector de luz múltipla LAN e monitoramento dinâmico de vários pontos em um sistema de sensor óptico. Além disso, é essencial para a realização de testes em fibra óptica, dispositivos, redes e testes de cabos de engenharia de campo, bem como para a instalação e ajuste de dispositivos ópticos.

Especificações

Diagrama do caminho óptico

Instruções

1. O painel mostra

Painel frontal

(1) RJ45: Interface de comunicação Ethernet 10/100M.

(2) RS-232: Interface de comunicação RS-232.

(3) Visor LCD: endereço do dispositivo, canal atual e exibição de informações relacionadas.

(4) ▲ - Tecla mover para cima; ▼ - Tecla mover para baixo; Enter - Tecla OK; Esc - Cancelar a tecla.

(5) A, B, C, D, A1, A2 a D1 a D2: Terminais de entrada e saída da fibra óptica (bidirecional).

(6) Energia: botão liga/desliga do dispositivo.

Painel traseiro

（1）Interface de alimentação CA

Configuração padrão

• Endereço do dispositivo: 01.
• Chave do dispositivo Permissão: Permitir.
• Porta serial definida para 9600 baud, 8 bits de dados e 1 bit de parada, sem verificação de paridade.
• Endereço IP: 192.168.1.100; Porta de comunicação: 5000
• Protocolo de porta de rede: TCP Server, UDP (porta fixa: 18888)

Observação: os usuários têm requisitos especiais, exceto.

2. Descrição das conexões da porta de comunicação

(1) Interface RS-232 A interface RS-232 do dispositivo usa o cabeçote fêmea DB9, o pino 2 é TXD, o pino 3 é RXD e o pino 5 é GND.

(2), interface Ethernet RJ45 (10/100M) Quando o dispositivo e o computador são conectados por meio do switch e o dispositivo é conectado diretamente ao computador, a linha direta deve ser usada (a sequência de fiação em ambas as extremidades é: 1-laranja branco, 2-laranja, 3-verde branco, 4-azul, 5-azul branco, 6-verde, 7-marrom branco, 8-marrom);
