Características

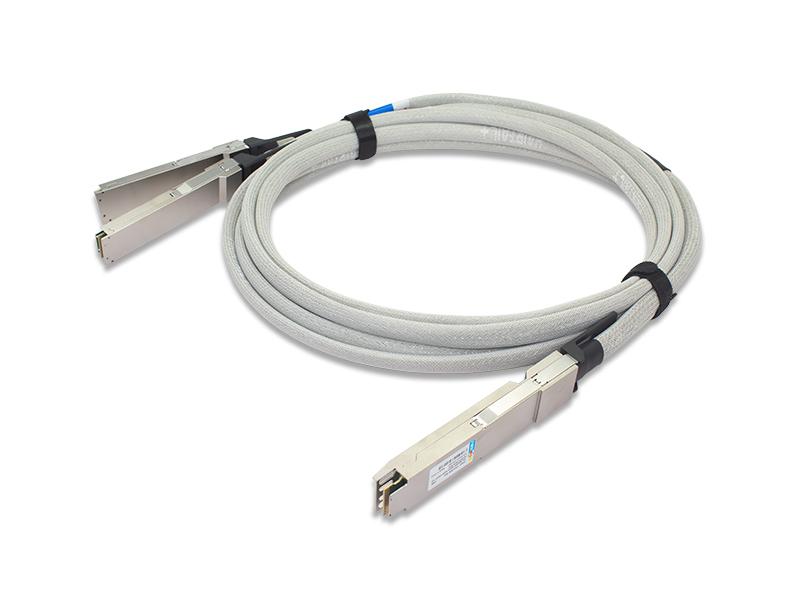

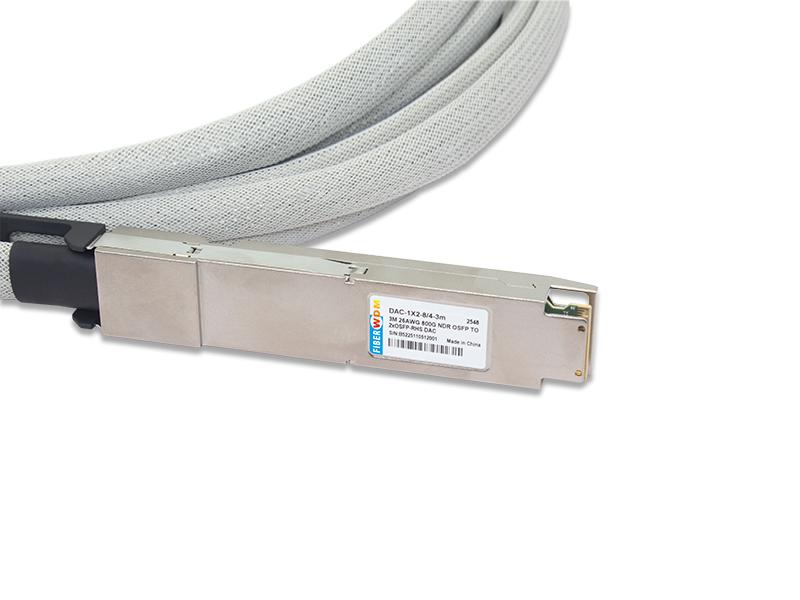

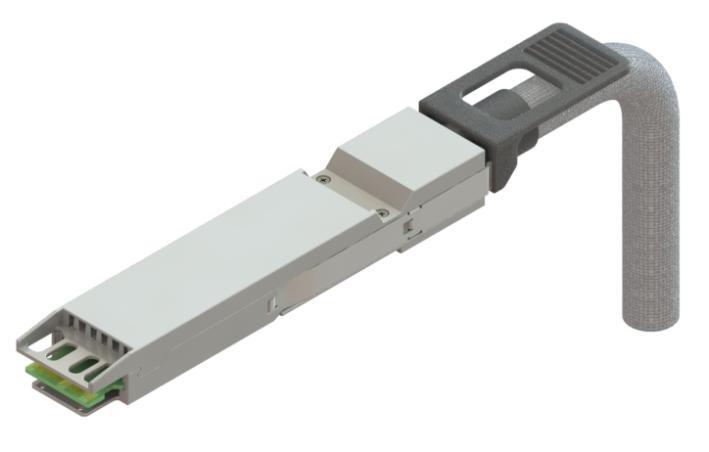

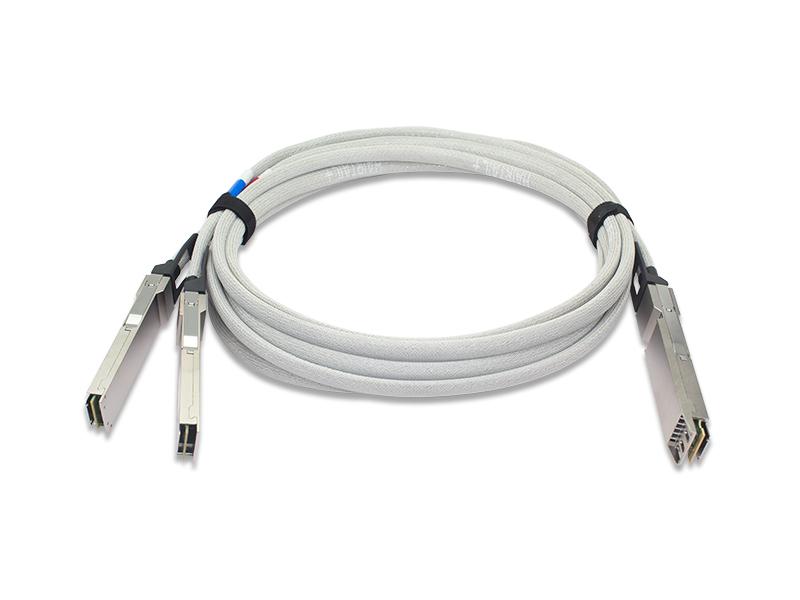

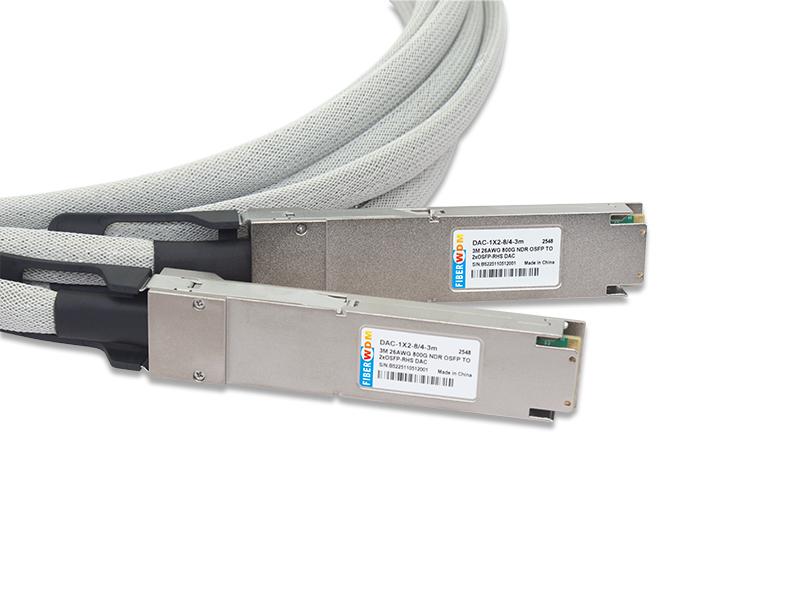

Cabo Hairtail+ 800G IB NDR OSFP Breakout para 2xOSFP de conexão direta
Substitua o Nvidia MCP7Y00-Nxxx
Classificações máximas absolutas
| Parâmetro | Símbolo | Min | Típico | Máximo | Unidade |
| Tensão de alimentação | Vcc | 3.13 | 3.3 | 3,47 | V |
| Temperatura de armazenamento | Ts | -40 | 85 | ℃ | |
| Temperatura de operação da carcaça | Tc | 0 | 70 | ℃ | |
| Umidade | Rh | 5 | 85 | % | |
| Taxa de dados | 800 | Gbps |
Características Físicas
| Parâmetro | Símbolo | Min | Típico | Máximo | Unidade |
| Comprimento | L | 0,5 | 3.0 | M | |
| AWG | 28 | 25 | AWG | ||
| Material da jaqueta | Rede tecnológica HAIRTAIL+, cinza prateado | ||||
Especificações elétricas
| Parâmetro | Símbolo | Min | Típico | Máximo | Unidade | |
| Resistência | Rcon | 3 | ohm | |||
| Resistência de isolamento | Enxágue | 10 | Mohm | |||
| Impedância do cabo bruto | Zca | 95 | 100 | 110 | ohm | |
| Impedância do conector acoplado | Zmated | 85 | 100 | 115 | ohm | |
|
perda máxima de inserção a 26,56 GHz |
SDD21 | 11 | 18 | 1,5 milhão | dB | |
| 19,75 | 2,0 milhões | |||||
| 25.3 | 1,5 milhão | |||||
|
Diferencial para retorno de modo comum perda |
SCD11/2 2 |
Para 0,05 ≤ f ≤ 40 GHz, onde f é a frequência em GHz. |
dB | |||
|
Diferencial para perda de conversão de modo comum |
SCD21-S DD21 |
Para 0,05 ≤ f ≤ 40 GHz, onde f é a frequência em GHz. |
dB | |||
|
Retorno de modo comum para modo comum perda |
SCC11/2 2 |
RLcc(f)≥1,8 Para 0,05 ≤ f ≤ 40 GHz, onde f é a frequência em GHz. |
dB | |||
| COM mínimo | COM | 3 | dB | |||
Descrição do Pin

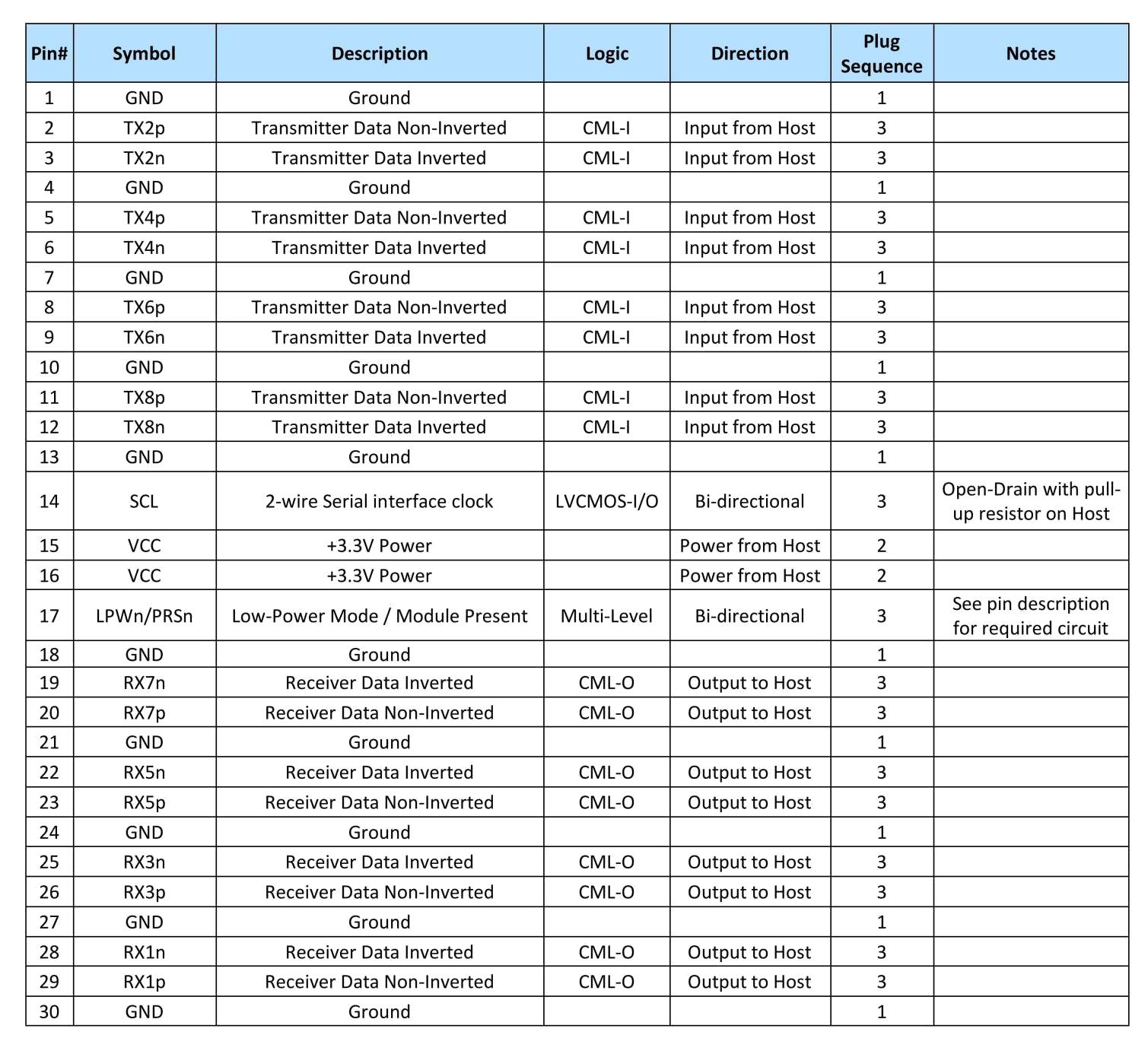

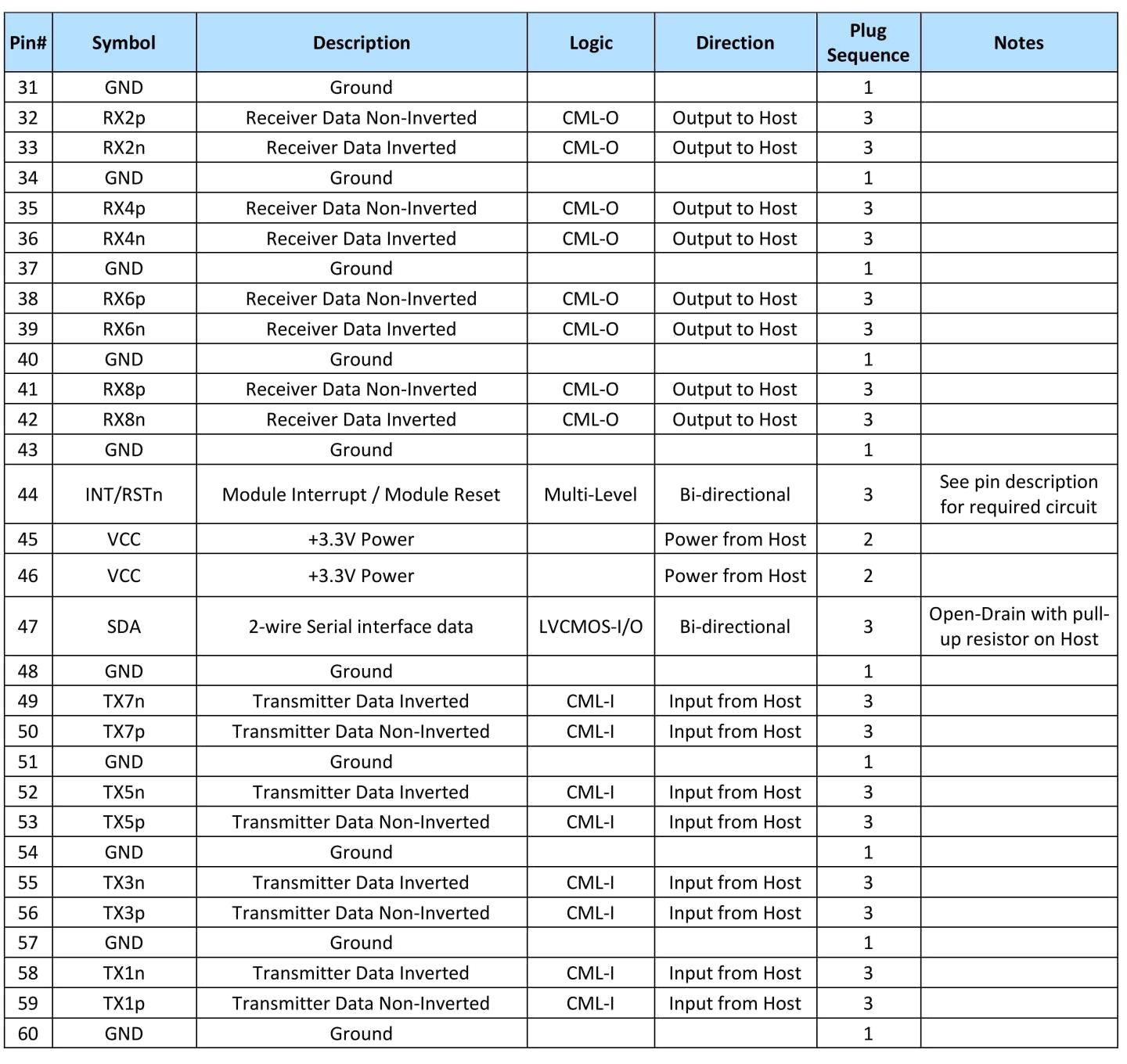

Detalhes da pinagem elétrica para OSFP
Mapa de memória do módulo
Compatível com CMIS rev 5.0 ou revisões CMIS posteriores e especificações do cliente.

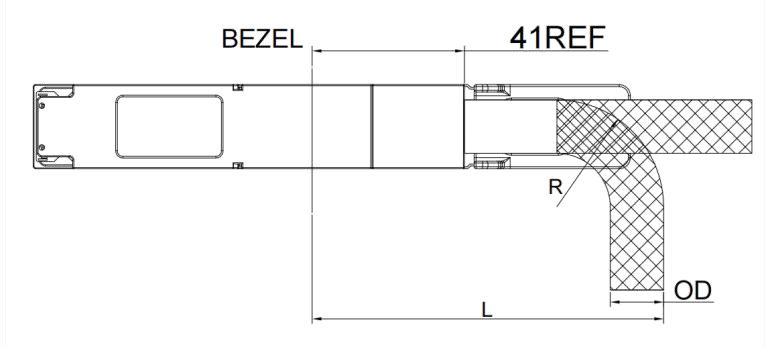

Dimensões Mecânicas
| P0 FIM | P1 e P2 FIM | ||||||
| MEDIDOR | OD | RAIO DE CURVATURA “R” | RAIO DE CURVATURA MÍNIMO “L” | MEDIDOR | OD | RAIO DE CURVATURA “R” | RAIO DE CURVATURA MÍNIMO “L” |
| 28AWG | 10,2 mm | 21 mm | 81 mm | 28AWG | 7,0 mm | 14MM | 75 mm |
| 26/25AWG | 12,1 mm | 25 mm | 85 mm | 26/25AWG | 8,3 mm | 17MM | 78 mm |
Informações para encomenda
| Número do modelo | Descrição |
| DAC-1X2-8/4-M5 | Cabo DAC 800G IB NDR OSFP para 2xOSFP, Hairtail+, 0,5m, 28AWG, Cinza Prateado. |
| DAC-1X2-8/4-1M | Cabo DAC 800G IB NDR OSFP para 2xOSFP, Hairtail+, 1,0 m, 28 AWG, cinza prateado. |
| DAC-1X2-8/4-1M5 | Cabo DAC 800G IB NDR OSFP para 2xOSFP, Hairtail+, 1,5m, 26/25AWG, Cinza Prateado. |
| DAC-1X2-8/4-2M | Cabo DAC 800G IB NDR OSFP para 2xOSFP, Hairtail+, 2,0 m, 26/25 AWG, cinza prateado. |
| DAC-1X2-8/4-2M5 | Cabo DAC 800G IB NDR OSFP para 2xOSFP, Hairtail+, 2,5m, 25AWG, Cinza Prateado. |
| DAC-1X2-8/4-3M | Cabo DAC 800G IB NDR OSFP para 2xOSFP, Hairtail+, 3,0 m, 25 AWG, cinza prateado. |
