High Precision Power Meter
Medidor de potência de alta precisão

Medidor de potência de alta precisão

  • Faixa dinâmica de 90 dB
  • Suporte máximo fornecido para 45 comprimentos de onda de calibração
  • Configuração de limite com função de alarme de passa / falha
  • Função de identificação automática de comprimento de onda
  • Teste em tempo real de PMAX / PMIN
  • Função de detecção de luz de frequência
  • A função de leitura de dados em tempo real é fornecida para facilitar a aplicação do sistema embarcado
  • Suporte a função de localizador visual de falhas
  • Armazenamento de 1.000 dados
Pergunte agora Download
  • Detalhes do produto

Medidor de potência de alta precisão

JW3220 é uma nova versão de tela colorida de 3,5 polegadas de alta precisão medidor de potência óptica aquele desenvolvido por FIBERWDM . Além de fornecer faixa dinâmica superior e índice técnico de linearidade, ele também é equipado com um rico design de função de menu, cobre as funções de configuração de alarme de limite, monitoramento em tempo real da mudança de potência máxima e mínima, detecção de sinal de frequência e localizador visual de falhas. Quando usado em conjunto com nossa fonte de luz, tem a função de identificar automaticamente o comprimento de onda da fonte de luz, o que é muito conveniente para testar a perda de link, podendo armazenar e fazer upload dos dados de teste do instrumento. O instrumento fornece o protocolo de interface de comunicação padrão, que é conveniente para o usuário incorporar o sistema ou design e desenvolvimento secundário. É uma ferramenta ideal para o ensino e pesquisa de manutenção e comunicação de engenharia de fibra óptica.

Formulários

  • Manutenção de engenharia de rede de fibra óptica
  • Manutenção de Engenharia de Rede de Dados Digitais
  • Ensino e pesquisa de comunicação óptica
  • Outras obras de fibra óptica


Especificações

Modelo

Medidor de potência de alta precisão JW3220

Parte OPM

Tipo de detector

InGaAs

Área do detector

Φ2,0 mm

Faixa de teste de comprimento de onda (nm)

800 ~ 1700

Faixa de medição (dBm)

+ 10 ～ -80

+ 26 ～ -65

Comprimento de onda de calibração padrão (nm)

850/980/1270/1300/1310/1490/1550/1577/1625/1650

Calibrar comprimentos de onda totais

Suporte máximo de 45 （personalizar）

Resolução mínima da tela (dB)

0,0001

Incerteza (dB)

≤0,13

Linearidade (dB)

≤0,05dB (+ 10dBm ～ -60dBm)

≤0,1dB (-60dBm ～ -70dBm)

Identificação de frequência （Hz）

270、330、1K 、 2K

Unidade de medida

dBm 、 dB 、 xW

Interface

FC 、 SC 、 ST 、 LC 、 ∮ 2,5 mm 、 ∮ 1,25 mm

Tamanho da tela

Tela colorida TFT de 3,5 polegadas

VFL

Comprimento de onda (nm)

650

Potência de saída (mW)

10

Outros

Fonte de energia

Bateria de lítio 3,7 V 4000mAh / Micro USB

Desligamento automático (min)

10

Interface de comunicação

Micro USB / USB-TypeB (opcional)

Temperatura operacional （℃）

-10 ～ + 60

Temperatura de armazenamento （℃）

-25 ～ + 70

Dimensão (mm)

188 × 88 × 44

Peso (g)

400

Quer saber mais sobre este produto?

ENVIAR UM Mensagem
Deixe um recado

Se Você está interessado em nossos produtos e quer saber mais detalhes, por favor, deixe uma mensagem aqui, vamos responder você assim que nós puder.

Produtos relacionados
polarization controller controlador de polarização de três anéis
baixa perda de inserção ampla faixa de comprimento de onda fácil desmontagem, auto-substituição, fibra de enrolamento
Ler mais
Optical Time-Domain Reflectometer (OTDR) Reflectômetro Óptico no Domínio do Tempo FW8422 (OTDR)
Características principais Uma faixa dinâmica máxima de 50 dB e 256 mil pontos de amostragem de dados. Teste online da rede PON. Teste integrado de modo único e multimodo. Monitoramento automático de sinais de comunicação óptica. Formatos de arquivo do núcleo Bell GR196 e SR-4731 suportados.
Ler mais
10G SFP+ Transceiver Transceptor Óptico SFP+ 10G BIDI 60KM 1270/1330nm
Módulo transceptor óptico SFP+ 10G BIDI 60KM, suporta 10Gb/s e até 60 km de transmissão em uma fibra de núcleo. Funciona em soluções de conexão IDC de alta velocidade, solução de front-haul de rede 5G, switch de rede, PTN, OTN e assim por diante. Características: Suporta taxas de bits de 9,95 Gb/s a 11,3 Gb/s Pegada SFP+ hot-pluggable LC único para transmissão bidirecional Comprimento máximo do link de 60 km Filtro WDM 1270/1330 embutido Laser CWDM DFB de 1270nm ou 1330nm não resfriado. Dissipação de energia <1,5W Nenhum relógio de referência necessário Funções de diagnóstico digital integradas Faixa de temperatura 0°C a 70°C EMI muito baixo e excelente proteção ESD Peça compatível com RoHS
Ler mais
100G ZR QSFP28 Transceptor óptico coerente digital 100G ZR QSFP28
O transceptor Óptico Coerente Digital (DCO) QSFP28 100G suporta transmissão 100G em fibra monomodo padrão (SMF) por até 80 km, com detecção coerente de sinais modulados QAM. A interface elétrica suporta especificamente 100GE com aplicações SM - 100G - FEC. No lado óptico, as especificações ópticas estão alinhadas com o padrão IEEE 802.3bm 100GBASE-ZR(28) e ITU-T G.698.2 OWDM-IBA2(CF)/DW100-IBA2(CF), que definem um formato de modulação QPSK diferencial de dupla polarização de 2 95GBd. O módulo é oferecido em versões para temperatura comercial (0 °C a 70 °C) e industrial (-40 °C a 85 °C), com configuração opcional para suportar comprimento de onda de laser oscilador flexível ajustável e dissipação de potência do transceptor inferior a 6,0 W. O modo "automático" local é banda C completa. O módulo transceptor está em conformidade com a Especificação para Solução de Transceptor Plugável QSFP+ 28 Gb/s 4X (QSFP28) e as especificações nela referenciadas. O transceptor é compatível com RoHS e isento de chumbo, conforme a Diretiva 2011/65/UE.
Ler mais
Data Center Switch S6750 Data Center Switch 48x25Ge portas SFP28 e 8x100Ge portas uplink QSFP28 S6750-48HX8CQB-AC
S6750-48HX8CQB-AC 48×25GE SFP28 8×40/100GE QSFP28 2×ventiladores hot-swap Redundância de energia 1+1 Modelos:
Ler mais
10G SFP+ Transceiver Transceptor óptico 10G ZR 100KM SFP+
Módulo transceptor óptico 10G ZR SFP+, suporta transmissão de 10Gb/s e até 100km, funciona em soluções de conexão IDC de alta velocidade, solução de front-haul de rede 5G, switch de rede, PTN, OTN, SONET OC-192 / SDH, fibra 10G Canal e assim por diante. Características: Suporta taxas de bits de 9,95 a 11,3 Gb/s Hot-Pluggable Conector LC duplex Transmissor EML refrigerado a 1550nm, fotodetector APD SMF liga até 100 km Interface de 2 fios para especificações de gerenciamento em conformidade com a interface de monitoramento de diagnóstico digital SFF 8472 Fonte de alimentação: +3,3V Consumo de energia <1,8 W Faixa de temperatura: (Comercial) 0°C~ 70°C / (Industrial)-40°C~85°C Compatível com RoHS
Ler mais
1.25G SFP Transceiver 1.25g CWDM SFP Optical Transceptor
1.25g SFP Optical Transceptor Módulo, Suporte 1.25GB / S e até 120 km de transmissão, incluindo: SFP Sr, sfp Lr, sfp Er, sfp + Zr, etc.Funciona em alta velocidade IDC soluções de conexão, interruptor de rede, PTN, OTN e assim ligado.
Ler mais

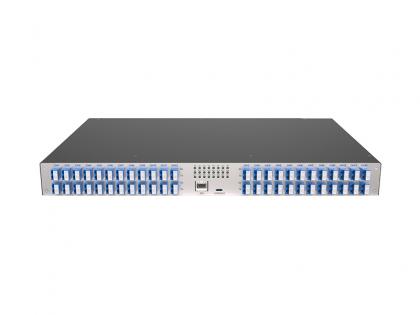

Dual Fiber 18CH 1270nm-1610nm CWDM MUX DEMUX Fibra dupla 18CH CWDM Mux Demux Com porta do monitor
