Para atender às necessidades de custo-benefício do mercado, a FIBERWDM desenvolveu um dispositivo amplificador de fibra óptica DWDM EDFA integrado. Sua principal função é compensar a potência do sinal óptico na linha de transmissão, podendo amplificar sinais ópticos de até 40/48 canais com intervalo de 100 GHz ou 80/96 canais com intervalo de 50 GHz na banda C simultaneamente. Possui características de ganho plano, ganho bloqueado, baixo índice de ruído, etc. É um componente indispensável e importante para sistemas DWDM, futuros sistemas de alta velocidade e transmissão de longa distância em redes totalmente ópticas.
Módulo amplificador de fibra DWDM EDFA 48/96CH integrado

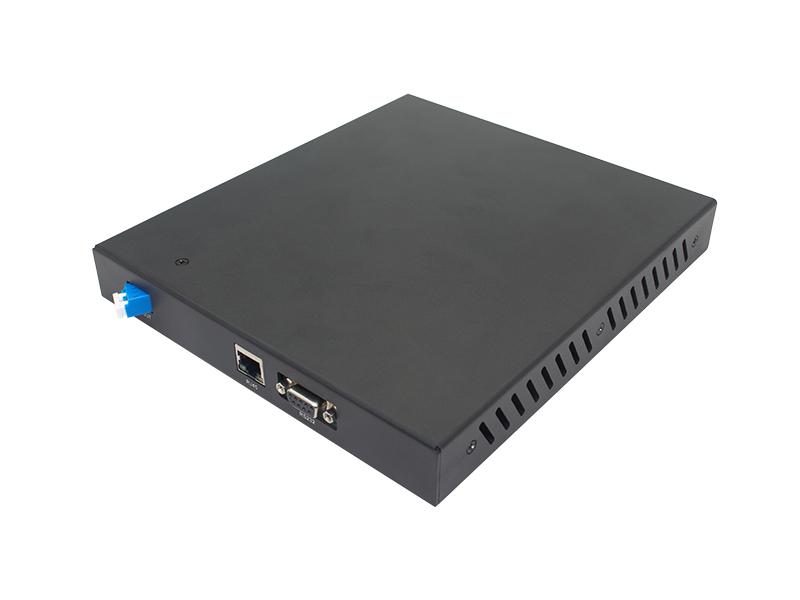

Foto 1 Frente EDFA

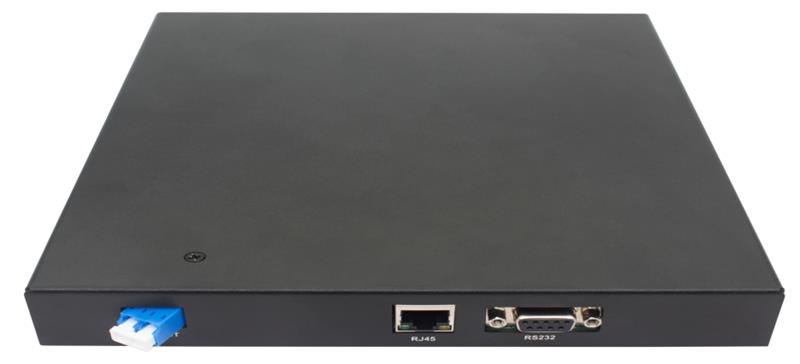

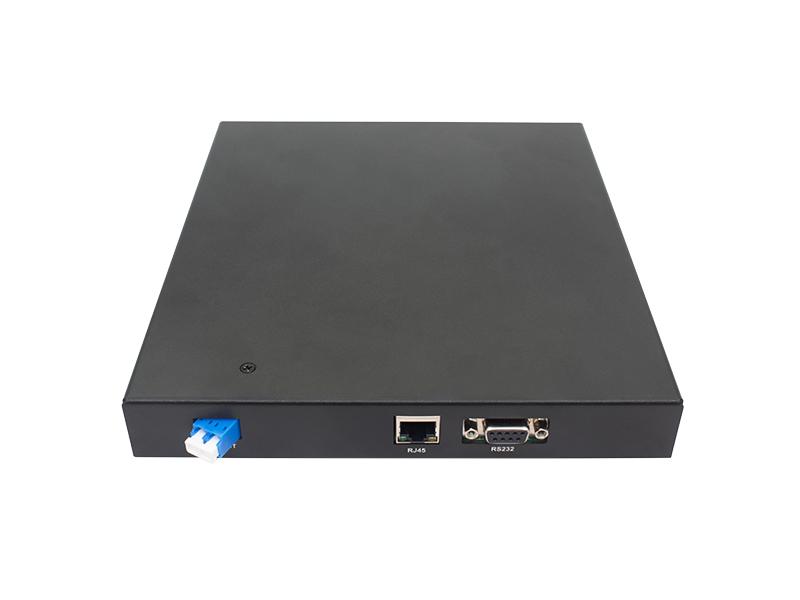

Descrição do painel frontal:
Pic.2 EDFA Voltar

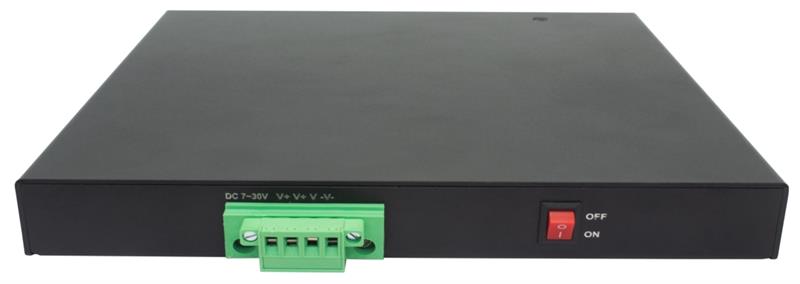

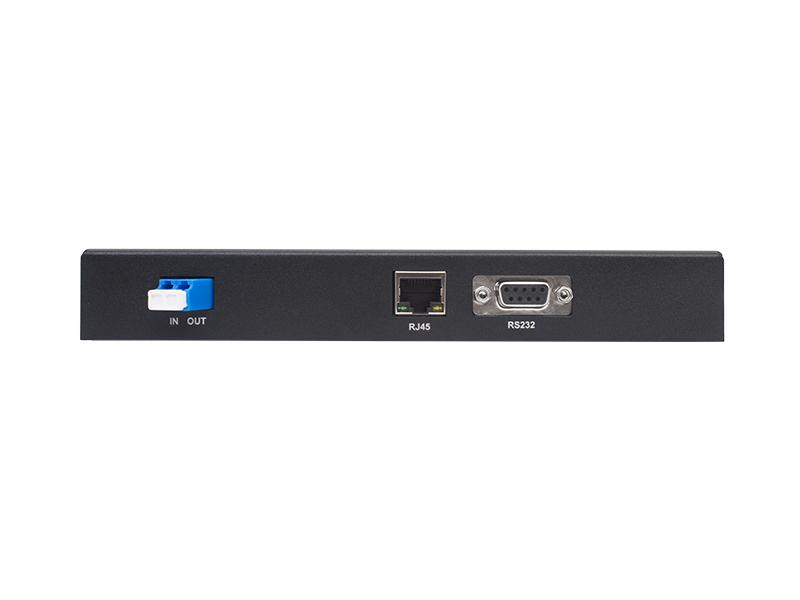

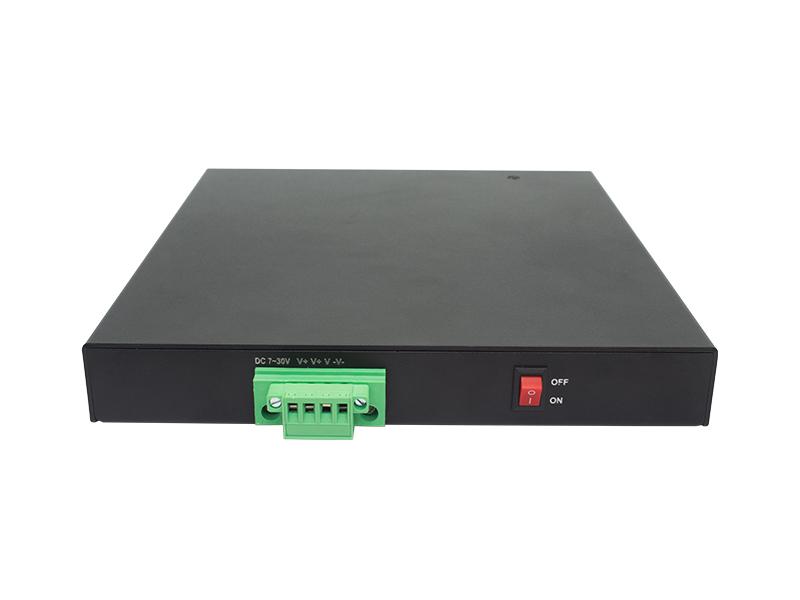

Descrição do painel traseiro:
Características
Especificações do produto
|
Parâmetros do sistema |
Especificações técnicas |
|
|
Faixa de comprimento de onda |
Tipo de extensão: 1528 nm ~ 1568 nm Aplicável ao sistema DWDM de 48 comprimentos de onda (100 GHz) ou 96 comprimentos de onda (50 GHz) |
|
|
Faixa de potência de entrada |
Amplificação de potência (BA): -15dBm~+5dBm Amplificação de linha (LA): -35dBm~-7dBm Pré-amplificação (PA): -35dBm~-7dBm |
|
|
Alcance de ganho |
10dB~30dB |
|
|
Figura de ruído |
4,5 dB ~ 6 dB |
|
|
Ganhe Planicidade |
1,0 dB |
|
|
Isolamento de entrada/saída |
30 dB |
|
|
Perda de Retorno de Entrada/Saída |
45 dB |
|
|
Vazamento da bomba de saída |
-30dBm |
|
|
Perda dependente de polarização |
0,5 dB |
|
|
Dispersão do Modo de Polarização |
0,5ps |
|
|
Funções de Gestão |
Exiba o valor da potência óptica e defina o modo de trabalho: Modo AGC ou APC. |
|
|
Métodos de Gestão |
Software de computador host |
|
|
Interface |
Rede: RJ45 e RS232 Óptico: LC/UPC ou outros |
|
|
Dimensões |
220*198*26 (mm) |
|
|
Requisitos ambientais |
Temperatura de operação |
-10℃ ~ 50℃ |
|
Temperatura de armazenamento |
-40℃ ~ 80℃ |
|
|
Umidade relativa |
5% ~ 95% (sem condensação) |
|
|
Conformidade de segurança e EMC |
Em conformidade com os padrões FCC, UL, CE, TUV, CSA |
|
|
Consumo de energia |
<30W |
|

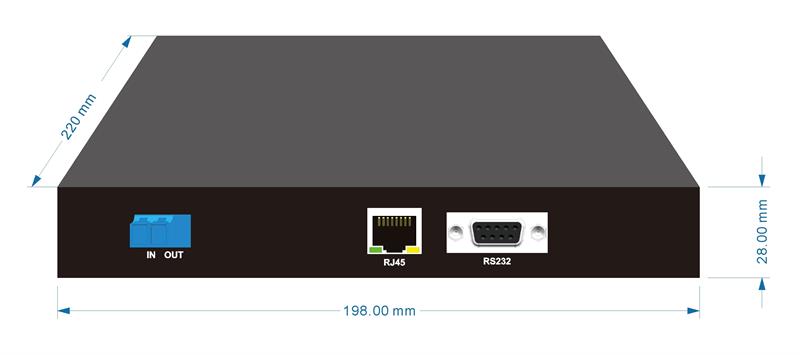

Dimensões
Informações do pedido
|
Peça nº. |
Especificações |
|
EDFA-BA-G1520-MT |
Amplificador DWDM EDFA, 1528 nm ~ 1568 nm BA G15/20 Ganho 15 dB +-3 dB ajustável, Saída máxima 20 dB, LC/UPC, Alimentação dupla: DC7 ~ 30 V, Módulo de metal 220 * 198 * 26 (mm) |
|
EDFA-LA-G2520-MT |
Amplificador DWDM EDFA, 1528 nm ~ 1568 nm LA G25/20 Ganho 25 dB +-3 dB ajustável, Saída máxima 20 dB, LC/UPC, Alimentação dupla: DC7 ~ 30 V, Módulo de metal 220 * 198 * 26 (mm) |
|
EDFA-PA-G2520-MT |
Amplificador DWDM EDFA, 1528 nm ~ 1568 nm PA G25/20 Ganho 25 dB +-3 dB ajustável, Saída máxima 20 dB, LC/UPC, Alimentação dupla: DC7 ~ 30 V, Módulo de metal 220 * 198 * 26 (mm) |
|
EDFA-BP20-MT |
Amplificador DWDM EDFA, 1528 nm ~ 1568 nm, 2 canais BA + PA, BA G15/20 dB, ganho de 20 dB, saída máxima de 20 dB, PA G25/20 dB, ganho de 25 dB, saída máxima de 20 dB, LC/UPC, alimentação dupla: DC7 ~ 30 V, módulo de metal 220 * 198 * 26 (mm) |
|
EDFA-LL20-MT |
Amplificador DWDM EDFA, 1528 nm ~ 1568 nm, 2 canais LA + LA G25/20 dB, ganho de 25 dB, saída máxima de 20 dB, LC/UPC, alimentação dupla: DC7 ~ 30 V, módulo de metal 220 * 198 * 26 (mm) |

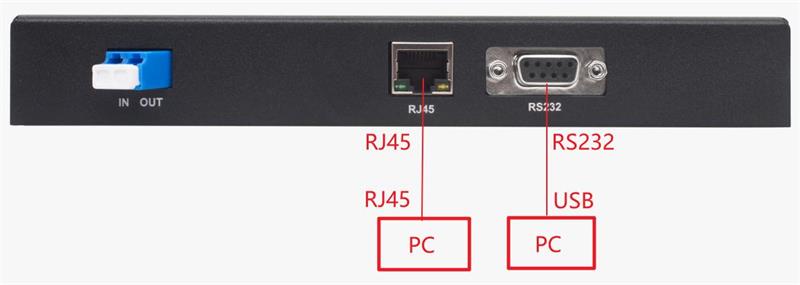

Ele pode ser conectado fisicamente de duas maneiras: conexão Ethernet ou porta serial RS232.
Clique duas vezes para abrir o software especial EDFA
(a unidade USB foi fornecida).

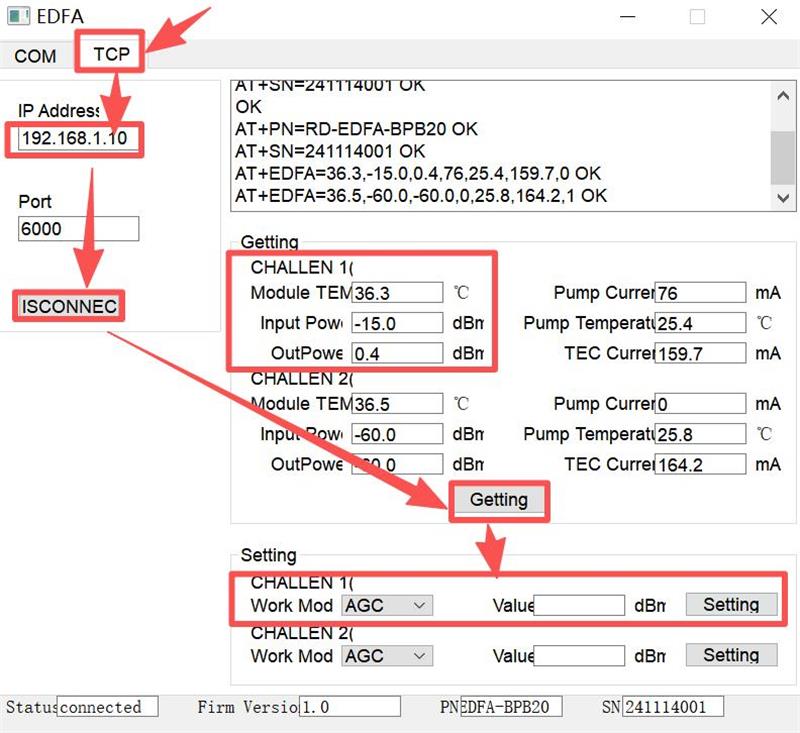

1） Clique em TCP → Inserir endereço IP → ISCONNEC → Obter → Você pode obter a potência óptica do canal 1. (A imagem acima mostra o equipamento de amplificação para o canal 1).
Observação: a porta 6000 é a padrão e não está em uso.
2） Se precisar fazer alguma modificação, selecione AGC ou APC no Modo Word, insira os parâmetros predefinidos no campo Valor e clique em "Configuração" para confirmar.
a. Ganho fixo do AGC, como uma especificação de ganho 15 e saída máxima 20. A faixa ajustável do AGC é de 15 ± 3 dB, que está entre 12 e 18 dB. Na posição "Valor", escreva 15 como valor de ganho.
b. A saída fixa do APC é de 5 a 20 dBm. A faixa ajustável do APC é de 5 a 20 dBm. A potência de saída de 15 dígitos é escrita na posição "Valor".
1）Clique duas vezes para abrir o software dedicado para EDFA

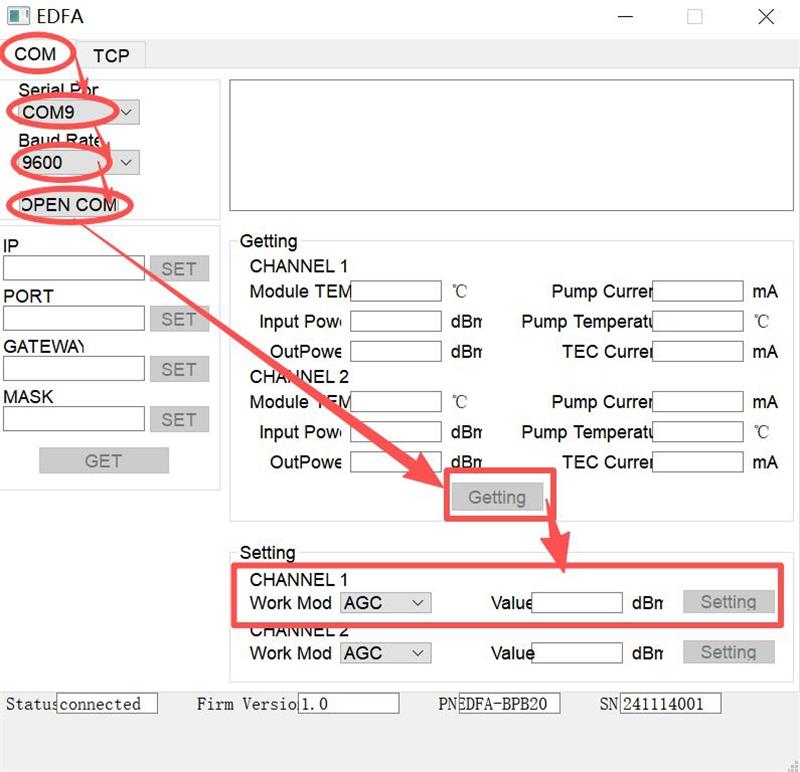

1） Clique em COM → Selecionar número da porta → Taxa de transmissão 9600 → ABRIR COM → "Obter" para obter a potência óptica do canal 1. (A imagem acima mostra o dispositivo de amplificação do 1º canal).
2） Se precisar fazer alguma modificação, selecione AGC ou APC no Modo Word, insira os parâmetros predefinidos no campo Valor e clique em "Configuração" para confirmar.
A função é a mesma do TCP. Você pode escolher o método de conexão de gerenciamento de rede de acordo com suas necessidades.

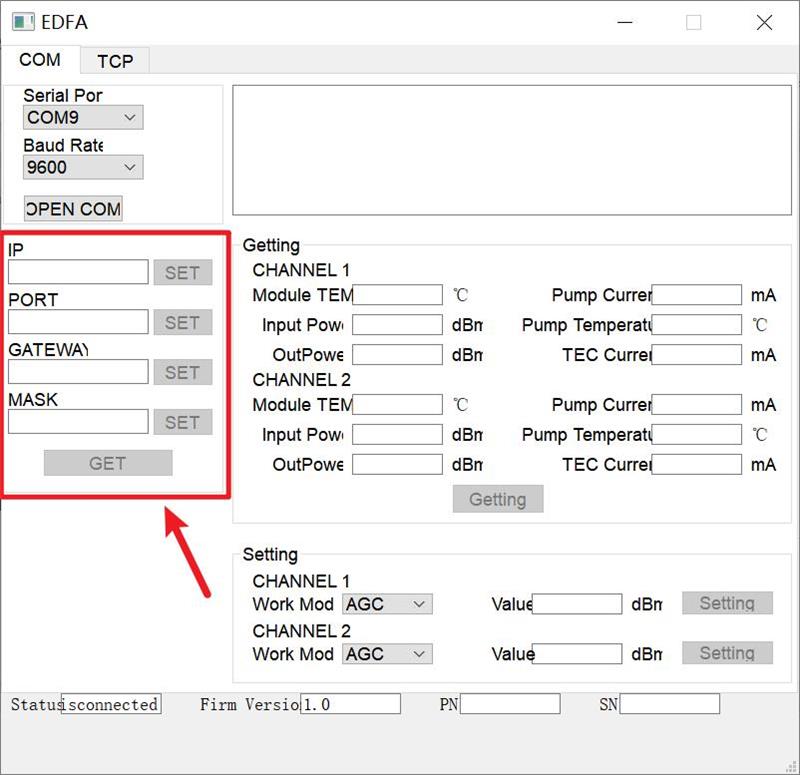

3) Ao conectar via RJ232, você pode modificar o endereço IP, o número da porta, o gateway e a máscara de sub-rede do dispositivo. Após a modificação, ao acessar via TCP, você precisará usar o endereço IP e o número da porta correspondentes.
