Características

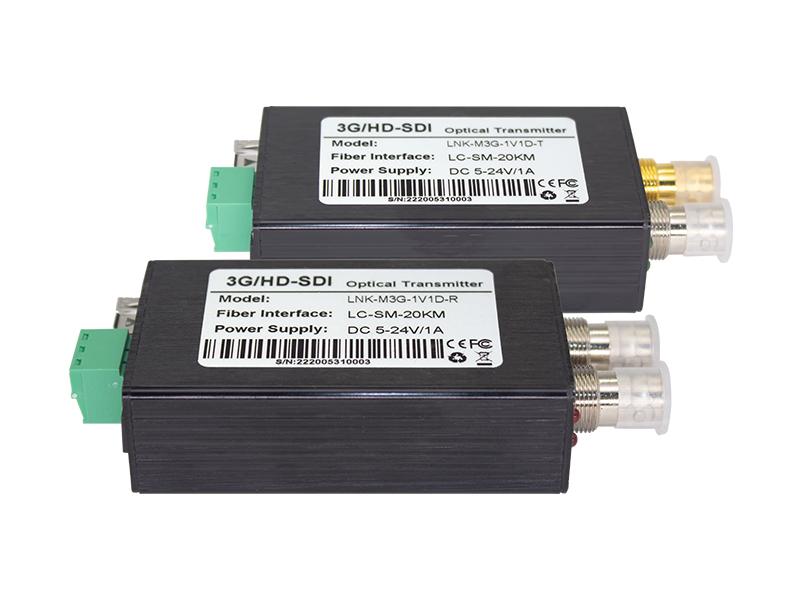

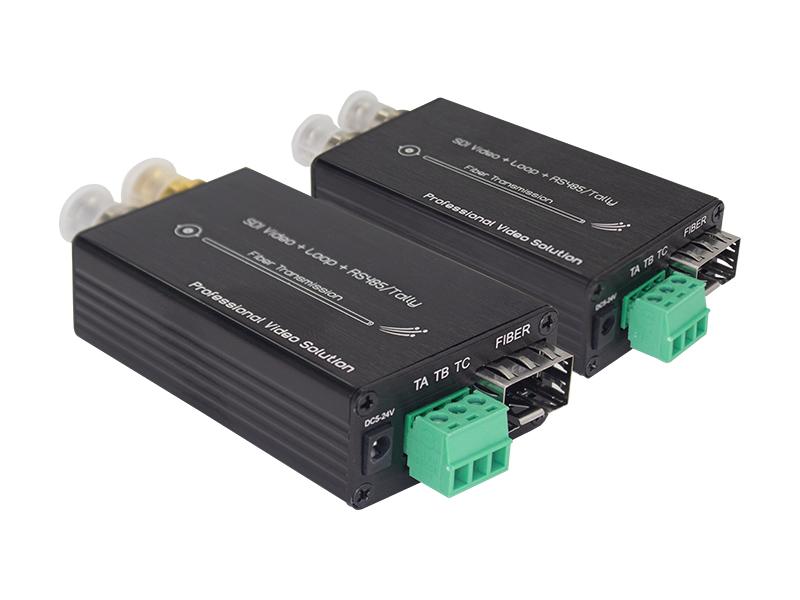

Conversor 3G-SDI para fibra tipo mini com Tally ou RS485 reverso
Visão geral
Conversor de fibra 3G/HD-SDI tipo mini da série M3G-1V suporta vídeo 3G/HD-SDI de 1 canal (áudio embutido) e sinal Tally ou RS485 reverso transmitido via cabo de fibra ótica e monitora o sinal localmente em um 3G/HD- Saída de loop SDI. Os conversores de vídeo sobre fibra 3G/HD-SDI incluem um transmissor e um receptor para sinal 3G/HD-SDI 1080P.

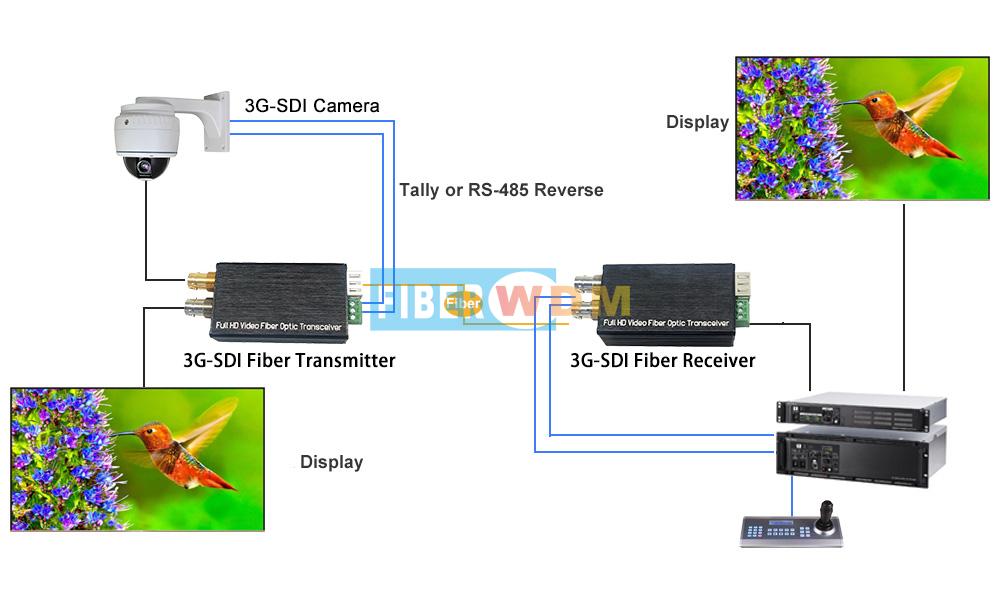

Aplicativo
índices técnicos
Interface de fibra óptica |
|
Interface de fibra |
Simplex LC |
distância de transmissão |
550m-20Km |
Comprimento de onda |
1310nm/1550nm |
Vídeo |
|
Interface de vídeo |
BNC |
Impedância de entrada/saída de vídeo |
75Ω |
Tensão de entrada/saída de vídeo |
Típico: 1Vpp, Min 0,5Vpp, Max 1,5Vpp |
Taxa de bits de vídeo |
Máximo de 3,2 Gb/s |
Ganho diferencial (10% ~ 90% APL) |
<1% |
Suporte ao formato SDI |
625/25 PAL |
525/29,97 NTSC, 525/23,98 NTSC |
|
720p50, 720p59.94 |
|
1080i 23/24/30/50/59,94 |
|
1080P 23,98/24/30/50/60 |
|
Padrão SDI de vídeo |
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
Mapeamento SMPTE425M3Gb/s (3G-SDI) |
|
Interface serial SMPTE424M 3Gb/s (3G-SDI) |
|
Dados |
|
Interface física |
Terminal de parafuso padrão industrial |
Tipo de dados |
Tally ou Reverse RS485 |
Suporte de frequência/taxa |
máx. 115200bps para RS422 máx. 57600bps para RS485 |
BER |
<10ˉ9 |
Elétrico |
|
Adaptador de energia |
DC 5~25V |
Consumo de energia |
<5W |

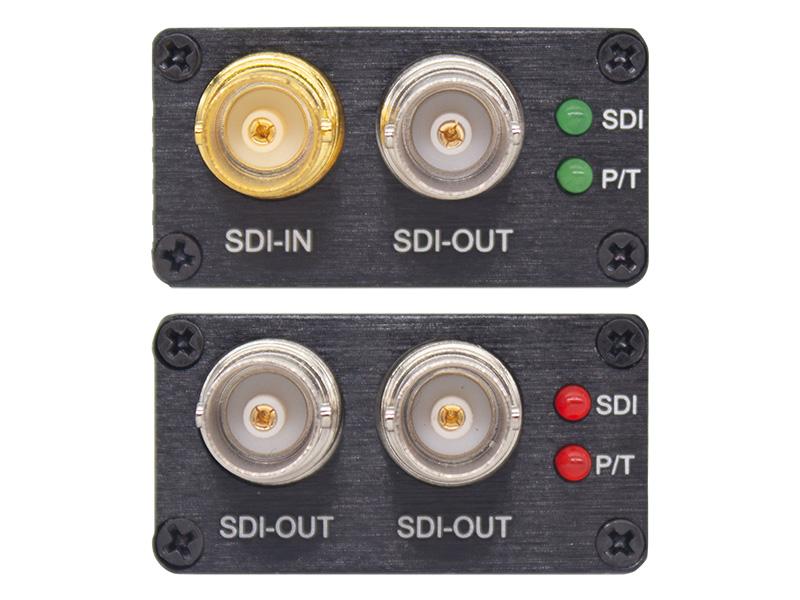

Indicador LED |
|
SDI |
vídeo SDI |
P/T |
Fonte de energia |
Mecânico |
|
Dimensões (CxLxA) |
80 x 40 x 20 mm |
Peso |
1kg/par |
Revestimento |
Caixa de Alumínio |
Opções de montagem |
Área de Trabalho |
Ambiental |
|
Temperatura de trabalho |
-20℃~+70℃ |
Temperatura de armazenamento |
-40℃~+80℃ |
Umidade de trabalho |
0~95% |
MTBF |
≥100000 horas |

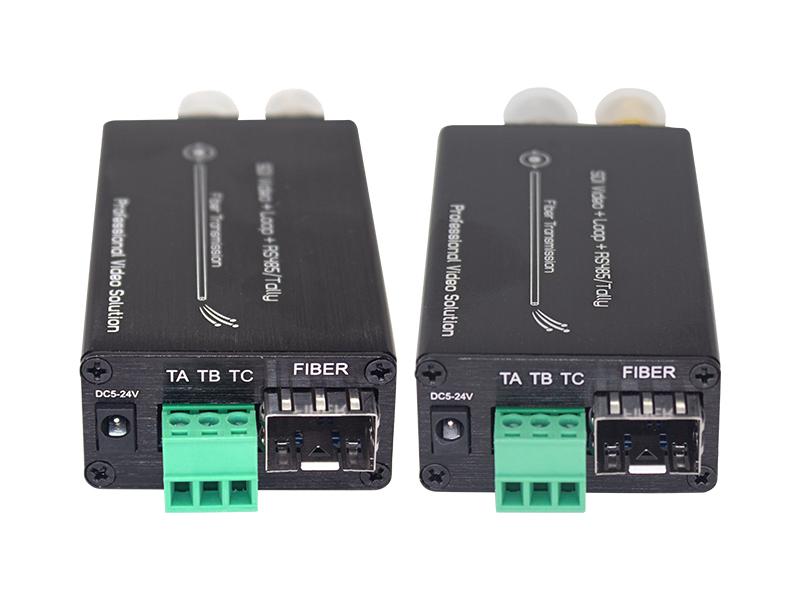

TALLY ou conexão RS485 reversa
Conexão de saída de sinal do transmissor TALLY ou RS485: (Pode acionar o indicador LED diretamente)
|
TA |
tb |
CT |
LEDON |
LIDERADO- |
LED+ |
N / D |
LED DESLIGADO |
N / D |
LED+ |
LIDERADO- |
RS485 reverso |
Dados+ |
Dados- |
N / D |
Receptor TALLY ou RS485 Conexão de entrada de sinal: (o tipo de carga de LED é adequado apenas para LED de unidade OC - driver)
|
TA |
tb |
CT |
contagem |
Entrada de sinal |
Com |
Com |
RS485 reverso |
Dados+ |
Dados- |
N / D |
Informações sobre pedidos

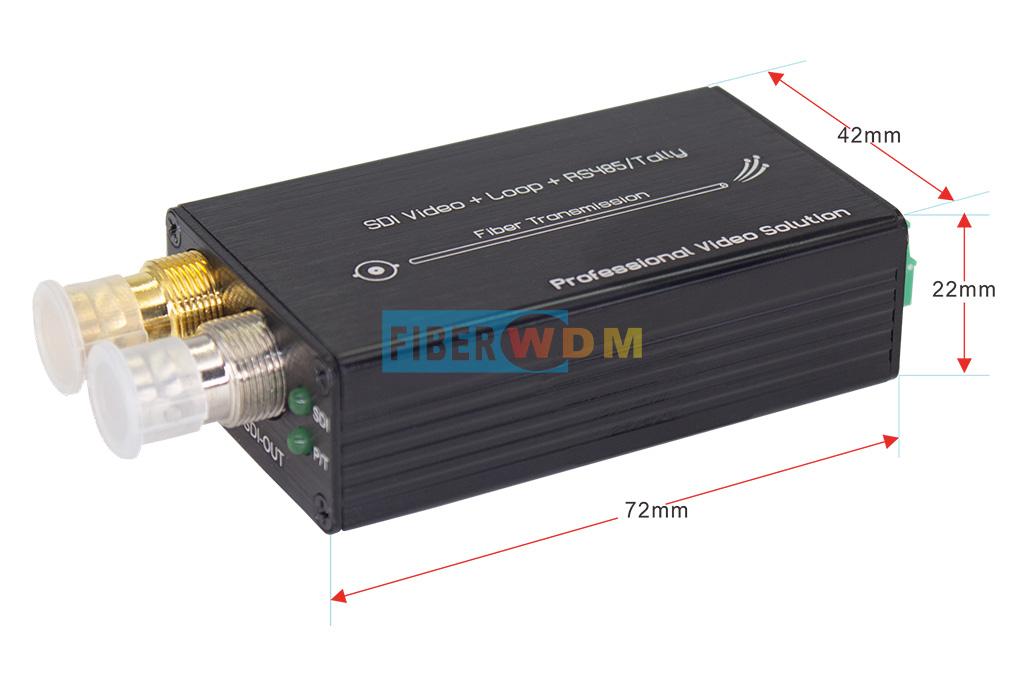

Tamanho e Dimensão
