Polaridade de Cassetes MPO Explicada: Tipo A / AF / B1 / B2 / U
Sep 24, 2026No cabeamento de data center MPO-LC, a polaridade do cassete define o mapeamento de fibras entre a porta troncal MPO e as portas duplex LC frontais. Ela decide se os caminhos de transmissão e recepção correspondem, e errar nisso significa que o enlace simplesmente não funcionará. Existem cinco polaridades principais — A, AF, B1, B2 e U — cada uma correspondendo a um método de cabeamento ANSI/TIA-568 diferente.

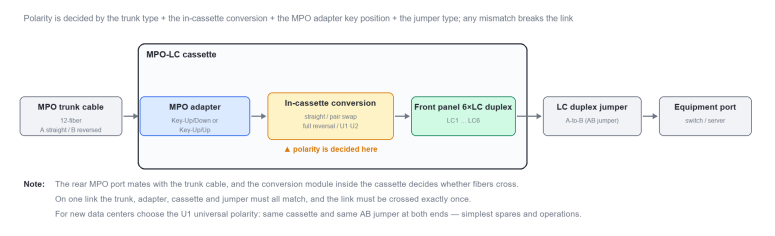

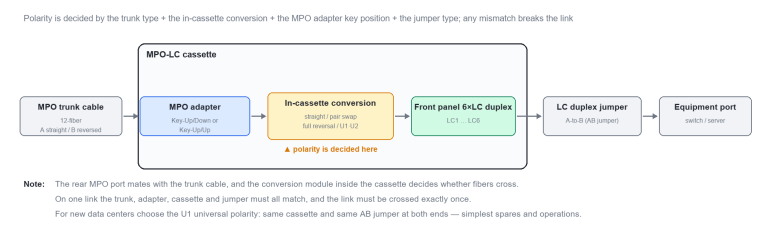

Figura 1 Cassete MPO-LC: estrutura interna e onde a polaridade é definida
O Tipo-A segue o Método-A, pareando um adaptador do tipo A (Key-Up/Down) com um tronco direto do tipo A. As fibras passam diretamente pelo cassete, de modo que a sequência 1–12 é preservada. A implantação é simples, mas as duas extremidades precisam de jumpers diferentes (AA em uma ponta, AB na outra), o que torna a manutenção trabalhosa. É encontrado principalmente em instalações duplex LC legadas de 10G/25G.
O Tipo-AF também usa um adaptador do tipo A e tronco do tipo A; a diferença é que o cassete realiza a troca de pares (1↔️2, 3↔️4) internamente, trocando Tx/Rx em cada porta duplex. Usado como par com o Tipo-A, ele permite que ambas as extremidades usem jumpers AB, simplificando a conexão no local. É adequado para atualizações de alta densidade MPO-LC.
O Tipo-B1 e B2 seguem o Método-B, ambos usando um adaptador do tipo B (Key-Up/Up) com um tronco invertido do tipo B. O B1 é direto dentro do cassete, portanto a inversão de Tx/Rx é feita pelo adaptador; é a polaridade do tipo B mais comum. O B2 inverte toda a sequência 1–12 dentro do cassete, de modo que a inversão é tratada pelo próprio cassete e ele deve ser pareado com um tronco direto (um tronco invertido inverteria duas vezes e quebraria o enlace). O B2 é geralmente um projeto específico do fabricante com baixa intercambiabilidade. Nunca misture os dois.
O Tipo-U (U1/U2) é a polaridade universal adicionada pela norma ANSI/TIA-568.3-E (2022) e a escolha preferida para novas construções. U1 e U2 usam um tronco do tipo B e jumpers duplex AB, e ambas as extremidades podem usar o mesmo cassete do tipo U — sem necessidade de distinguir tipos de cassete. A diferença está no adaptador: o U1 usa um adaptador do tipo A e cobre tanto multimodo quanto monomodo, sendo comumente usado para breakout/agregação de módulos; o U2 usa um adaptador do tipo B e é usado principalmente para canais duplex multimodo. Seus componentes não são intercambiáveis.
Tabela 1 Guia de seleção rápida para os seis tipos de polaridade de cassete
|
Polaridade |
Método de cabeamento |
Adaptador MPO |
Cabo tronco |
Mapeamento interno do cassete |
Jumpers duplex |
Uso típico |
|
Tipo-A |
Método-A |
Tipo-A Key-Up/Down |
Tipo-A direto |
Direto |
AA em uma ponta; AB na outra |
Duplex legado de 10G/25G |
|
Tipo-AF |
Método-A |
Tipo-A Key-Up/Down |
Tipo-A direto |
Troca de pares (1↔️2, 3↔️4) |
AB em ambas as pontas |
Atualização de alta densidade MPO-LC |
|
Tipo-B1 |
Método-B |
Tipo-B Key-Up/Up |
Tipo-B invertido |
Direto |
AB em ambas as pontas |
Polaridade do tipo B mais comum |
|
Tipo-B2 |
Método-B |
Tipo-B Key-Up/Up |
Tipo-A direto |
Inversão total (1↔️12) |
AB em ambas as extremidades |
Design específico do fornecedor |
|
Tipo-U1 |
Method-U1 |
Chave A para Cima/Baixo |
Tipo B invertido |
Conversão U1 |
AB em ambas as extremidades |
Divisão multimodo + monomodo |
|
Tipo-U2 |
Método-U2 |
Chave tipo B para cima/para cima |
Invertido tipo B |
Conversão U2 |
AB em ambas as pontas |
Canais duplex multimodo |

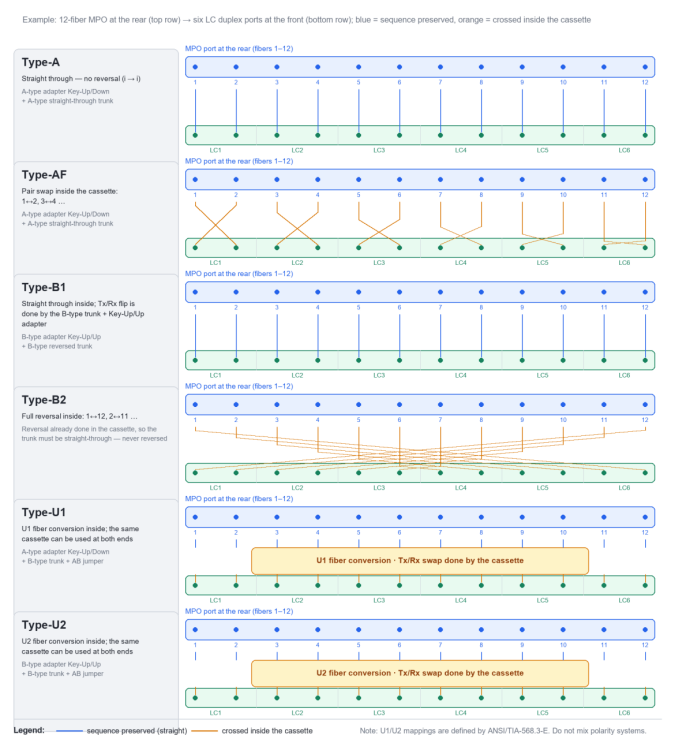

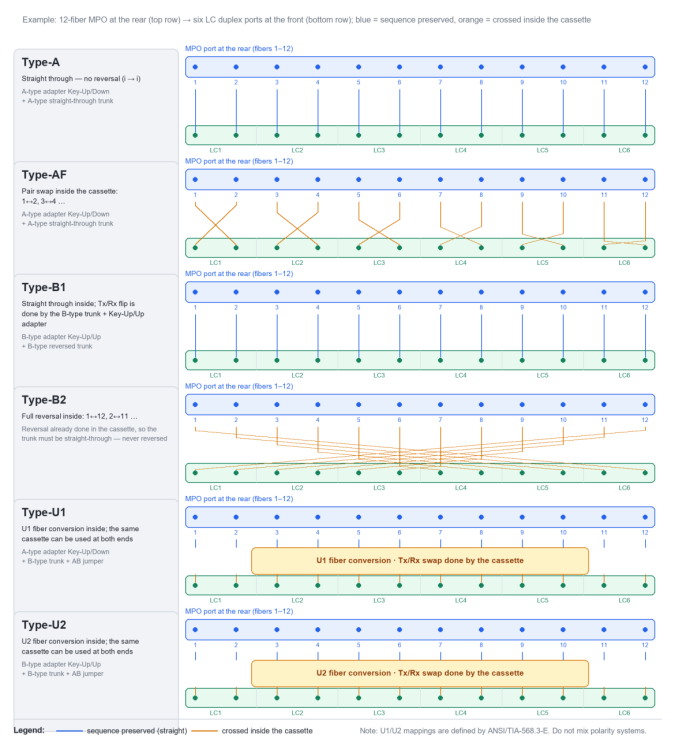

Figura 2 Mapeamento de fibra em cassete dos seis tipos de polaridade (MPO de 12 fibras → 6×LC duplex)
Regra de engenharia: mantenha um sistema de polaridade por enlace. Nunca misture A/AF, B1/B2 ou U entre sistemas. Para novos centros de dados, prefira U1; para atualizações de legados, corresponda a A/AF ou B1 conforme necessário.

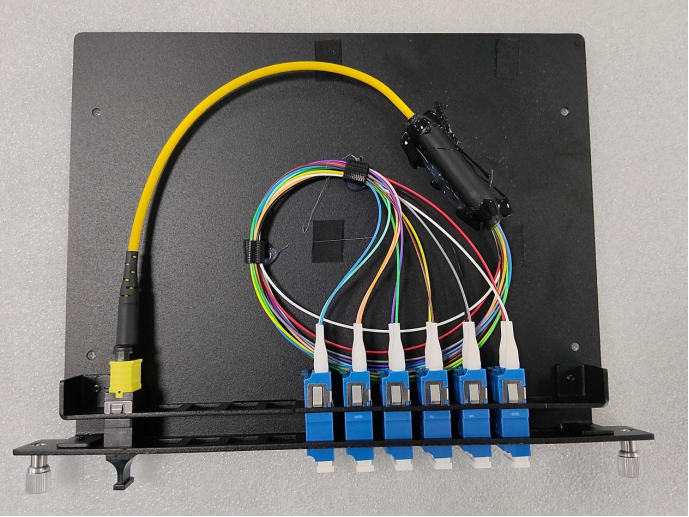

Figura 3 Cassete MPO-LC em campo: MPO de 12 fibras na parte traseira, bifurcado para seis portas LC duplex na parte frontal
Perguntas Frequentes (FAQ)
P1 Como identifico rapidamente qual polaridade um cassete usa?
Comece com a posição da chave do adaptador MPO: Chave para cima/baixo (tipo A) geralmente significa A, AF ou U1, enquanto Chave para cima/cima (tipo B) geralmente significa B1, B2 ou U2. Em seguida, verifique a etiqueta do cassete e se o tronco é direto ou invertido. Se o cassete troca fibras internamente não pode ser visto do lado de fora, portanto, confirme com a tabela de mapeamento de fibras do fornecedor e verifique núcleo por núcleo com uma fonte de luz vermelha em enlaces críticos.
P2 O Tipo-A e o Tipo-AF são ambos do Método-A — por que devem ser usados em pares?
Em um cassete do Tipo-A, as fibras passam diretamente e a inversão de Tx/Rx é feita pelo cabo patch cord; o Tipo-AF move essa inversão para dentro do cassete. Usados juntos, ambas as pontas do enlace podem usar cabos AB, sem a necessidade de rastrear qual ponta precisa de AA. Se todo o enlace usar apenas A ou apenas AF, ele será invertido uma vez a menos ou uma vez a mais, e Tx/Rx ainda terminará cruzado.
P3 Por que o Tipo-U1 é recomendado para novos centros de dados?
Com U1/U2, ambas as pontas usam o mesmo cassete e o mesmo cabo patch cord AB, portanto, não há "cassete da ponta A" versus "cassete da ponta B". Apenas uma peça de reposição é necessária, tornando a expansão e a substituição por falha o mais simples possível. O U1 usa um adaptador do tipo A e cobre tanto o multimodo quanto o monomodo. Observe que U1 e U2 usam adaptadores diferentes e seus componentes não são intercambiáveis — não os misture em um enlace.
P4 O que acontece se a polaridade estiver errada e como faço para solucionar o problema?
Normalmente, o enlace não funcionará ou perderá pacotes com frequência, porque os transceptores nas duas pontas não conseguem estabelecer um enlace. Solucione o problema nesta ordem: (1) confirme se os tipos de polaridade do cassete em ambas as pontas realmente coincidem; (2) verifique se o tronco é direto ou invertido; (3) verifique se os cabos patch cords são AA ou AB e se ambas as pontas são consistentes; (4) verifique o mapeamento núcleo por núcleo com uma fonte de luz vermelha ou um medidor de potência óptica e, em seguida, substitua a peça relevante assim que a posição do núcleo defeituoso for localizada.
