Visão geral

Este documento apresenta cinco conjuntos de soluções de interconexão de 100G para cenários entre gabinetes e entre andares dentro de data centers, todas adotando uma arquitetura de fibra dupla. As formas de solução incluem conexão direta simples ponto a ponto, multiplexação passiva por divisão de comprimento de onda (DWDM) de luz colorida, agregação WDM ativa e interconexão de cluster de switches. As soluções passivas dependem de módulos ópticos de lado de linha DWDM conectados diretamente aos switches, emparelhados com multiplexadores/demultiplexadores passivos para realizar a transmissão sem nenhum dispositivo ativo. Se os clientes não puderem substituir os módulos ópticos 100G LR4 existentes nos switches, soluções WDM ativas equipadas com placas de conversão de comprimento de onda OTU podem ser selecionadas para adaptação flexível, atendendo a cenários com diferentes escalas de cabeamento e restrições de modificação de equipamentos.

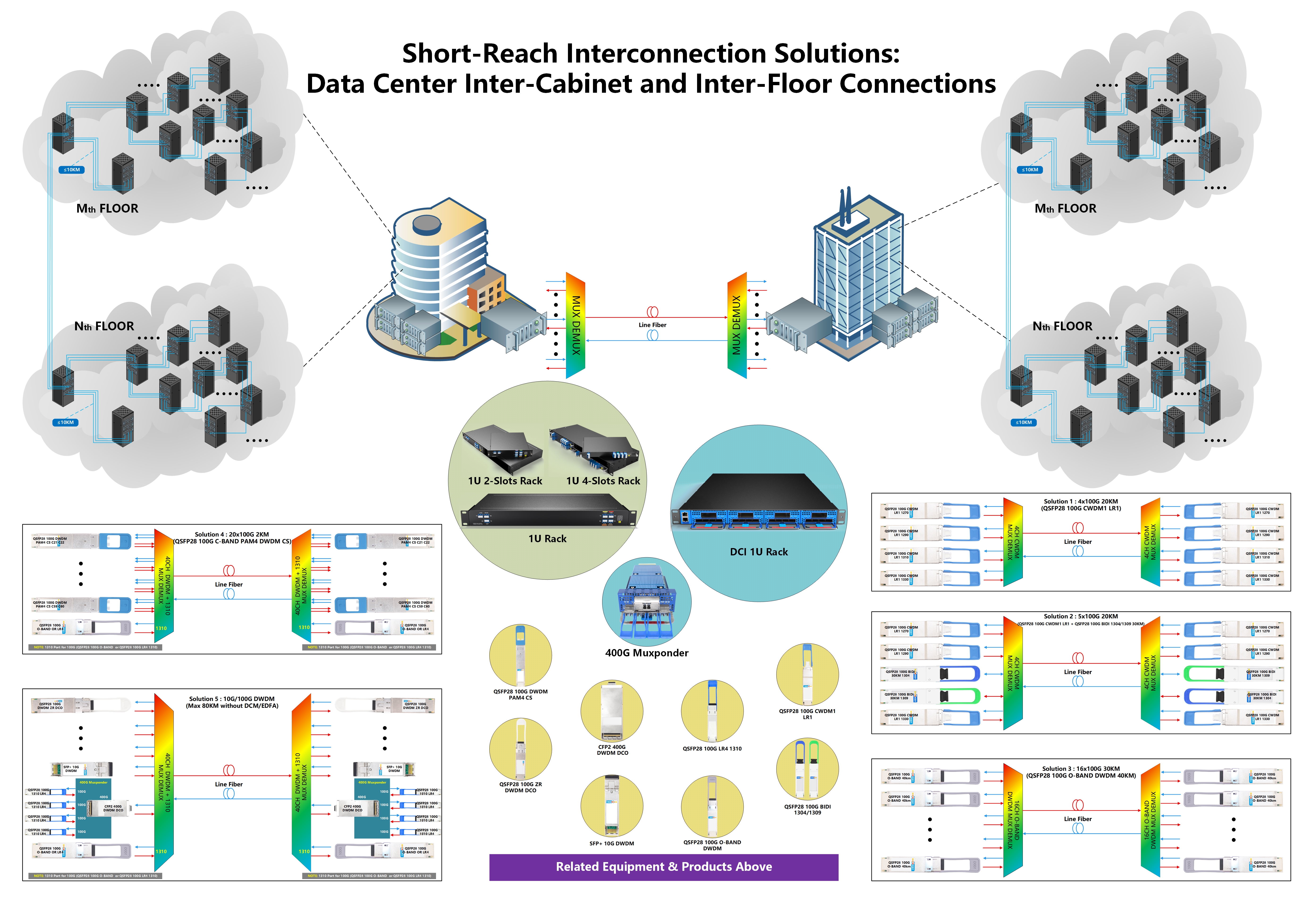

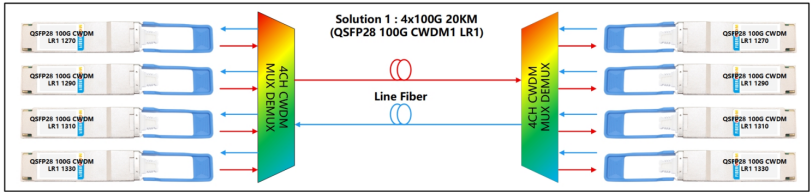

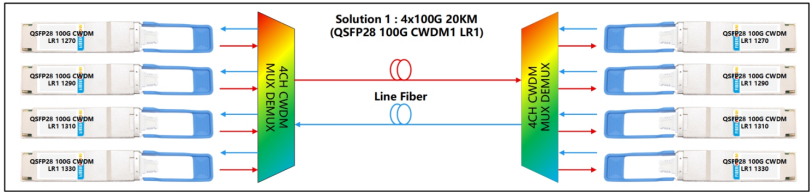

Solução de Interconexão nº 1: 4×100G 20KM Fibra Dupla

Descrição da Solução

Implante um dispositivo de multiplexação por divisão de comprimento de onda CWDM de 4 canais na estação local e na estação remota, respectivamente, juntamente com módulos QSFP28 100G CWDM1 LR1. Isso permite até quatro canais de interconexão de fibra dupla de curto alcance de 100G. Toda a solução não requer dispositivos ativos ou compensação de dispersão; os módulos ópticos são conectados diretamente aos switches.

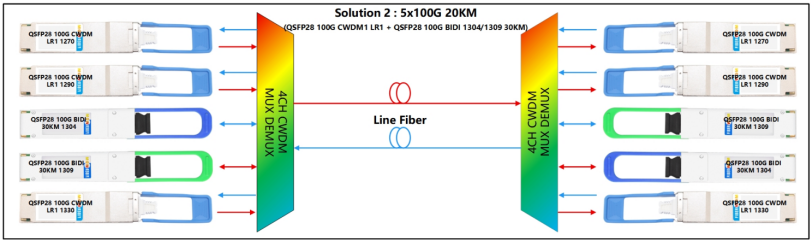

Solução de Interconexão nº 2: 5×100G 20KM Fibra Dupla

Descrição da Solução

Implante um dispositivo de multiplexação por divisão de comprimento de onda CWDM de 4 canais na estação local e na estação remota, respectivamente, juntamente com módulos QSFP28 100G CWDM1 LR1 e módulos QSFP28 100G BIDI 30KM (1304 nm / 1309 nm). É possível obter até cinco canais de interconexão de fibra dupla de curto alcance de 100G. Esta solução usa dois módulos 100G bidirecionais de fibra única para transmissão na porta de 1310 nm sem interferência mútua, adicionando um canal 100G extra em comparação com a Solução 1. Nenhum dispositivo ativo ou compensação de dispersão é necessário para a solução completa; os módulos ópticos são conectados diretamente aos switches.

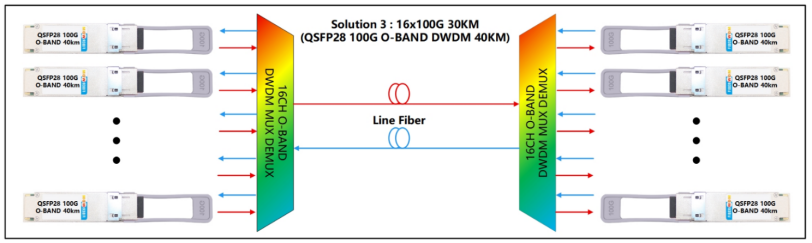

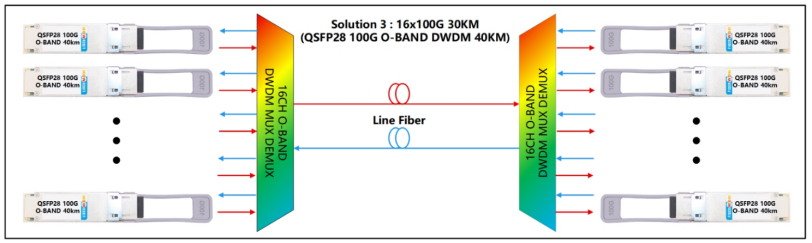

Solução de Interconexão nº 3: 16×100G 30KM Fibra Dupla

Descrição da Solução

Implante um dispositivo de multiplexação por divisão de comprimento de onda DWDM O-BAND de 16 canais na estação local e na estação remota, respectivamente, emparelhado com módulos QSFP28 100G O-BAND 40KM, suportando até 16 canais de interconexão de fibra dupla de curto alcance de 100G. Nenhum dispositivo ativo ou compensação de dispersão é necessário para toda a solução. Os módulos ópticos são conectados diretamente aos switches.

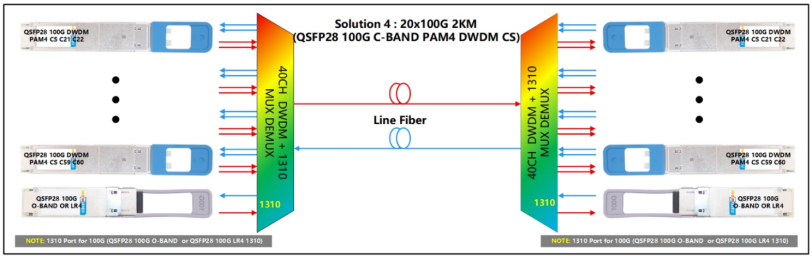

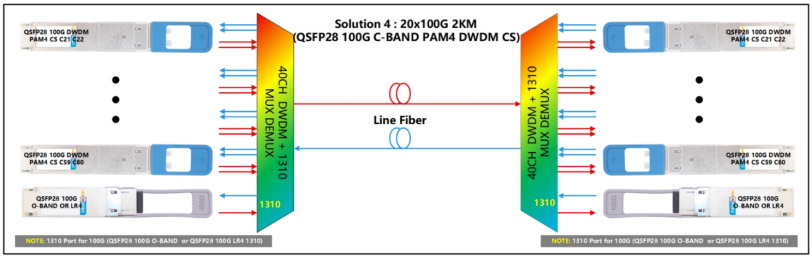

Solução de Interconexão nº 4: 20×100G 2KM Fibra Dupla

Descrição da Solução

Implante um dispositivo de multiplexação por divisão de comprimento de onda DWDM C-BAND de 40 canais (com porta de 1310 nm) nas estações local e remota, com módulos de comprimento de onda duplo QSFP28 100G DWDM PAM4 CS para alcançar interconexão de fibra dupla de curto alcance de 100G de 20 canais. A porta de 1310 nm pode expandir ainda mais um canal 100G adicional por meio de um módulo óptico QSFP28 100G O-BAND DWDM ou QSFP28 100G 1310 nm LR4. A solução completa não utiliza dispositivos ativos ou compensação de dispersão; os módulos ópticos são conectados diretamente aos switches.

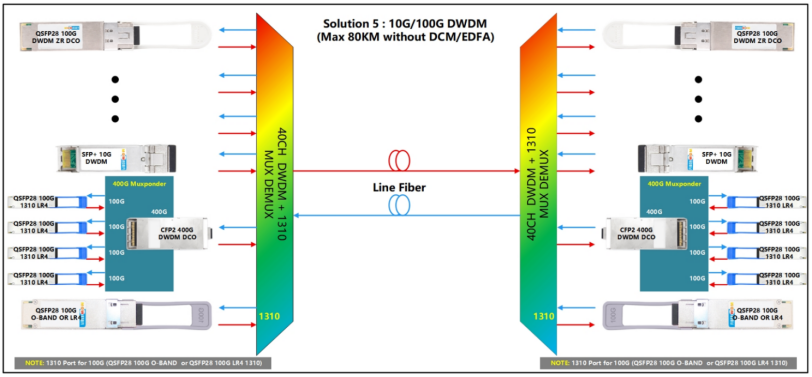

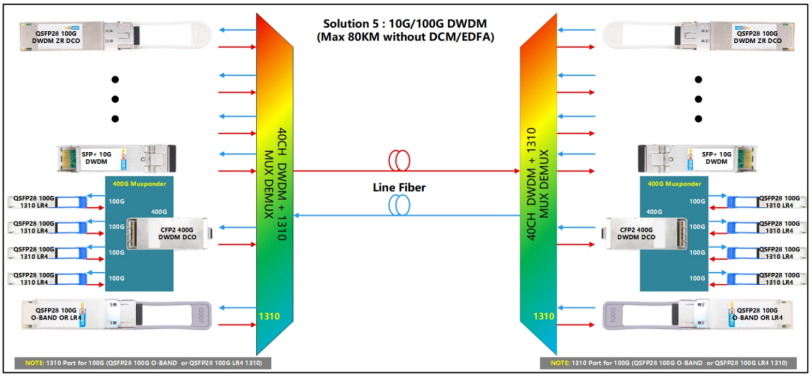

Solução de Interconexão nº 5: Transmissão Mista de 10G/100G com Fibra Dupla (Máx. 80 KM)

Descrição da Solução

Implante um dispositivo de multiplexação por divisão de comprimento de onda DWDM C-BAND de 40 canais (com porta de 1310 nm) nas estações local e remota. Adote módulos ópticos coerentes QSFP28 100G DWDM ZR DCO ou módulos ópticos SFP+ 10G DWDM para implementar interconexão de fibra dupla de curto alcance mista multicanal para serviços de 10G e 100G. A porta de 1310 nm suporta um canal de expansão 100G extra com o módulo QSFP28 100G O-BAND DWDM ou QSFP28 100G 1310 nm LR4. Esta solução não requer dispositivos ativos, amplificação EDFA e nenhuma compensação de dispersão. Os módulos ópticos podem ser inseridos diretamente nos switches. Para transmissão de largura de banda de taxa mais alta, adicione placas Muxponder de 400G, módulos coerentes CFP2 400G DCO e módulos ópticos QSFP28 100G 1310 nm LR4 para obter maior largura de banda, sendo especialmente adequada para cenários de interconexão de curto alcance em data centers.
