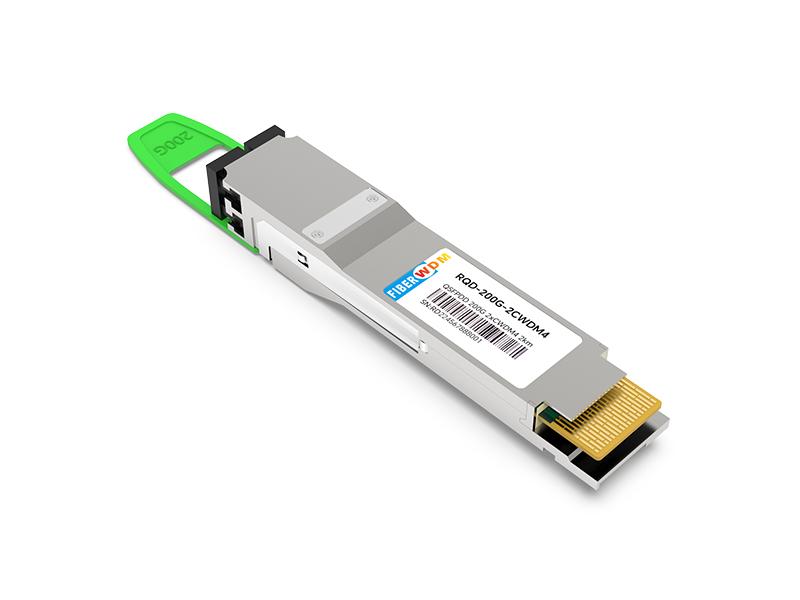

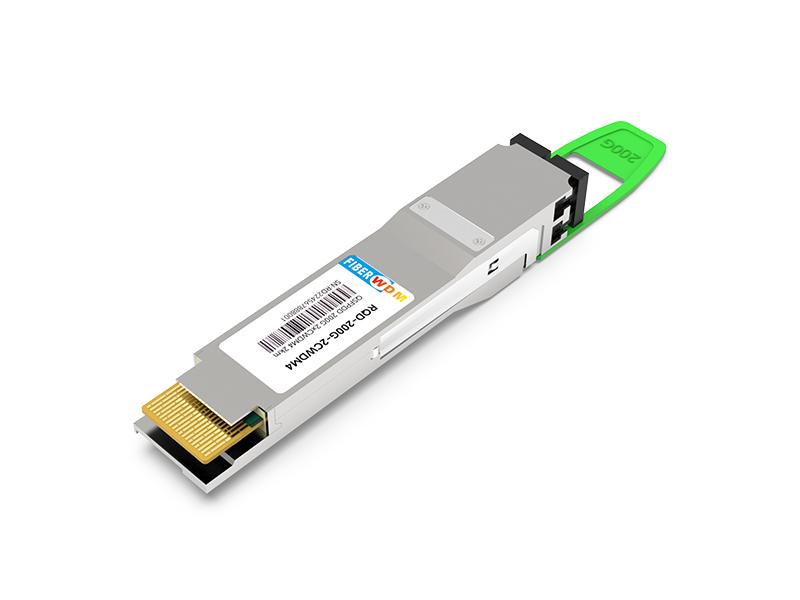

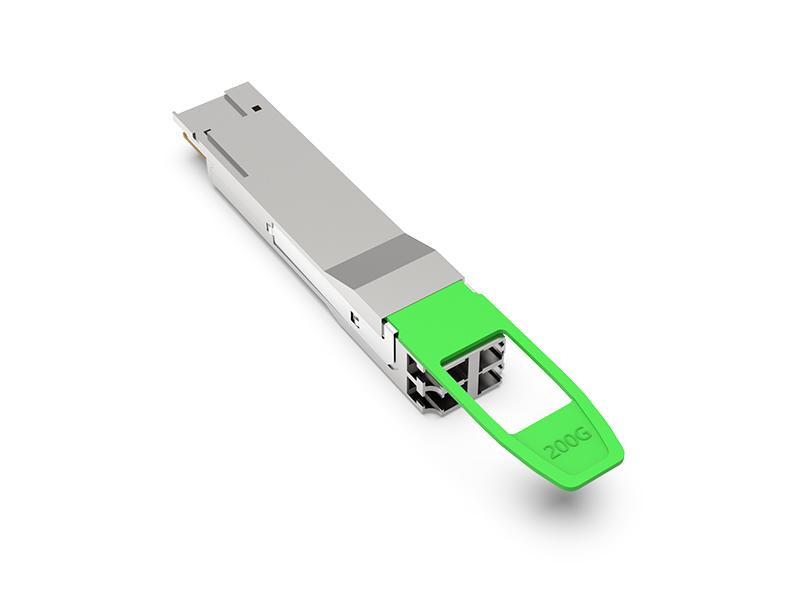

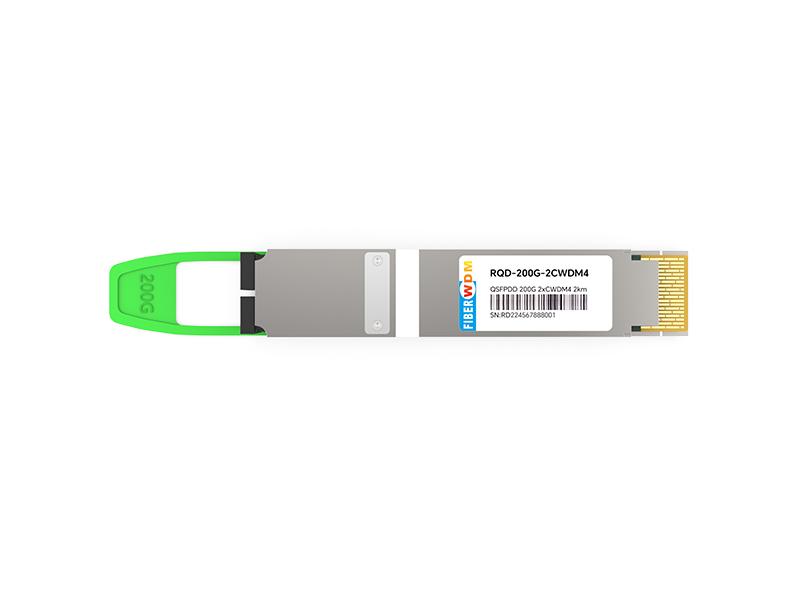

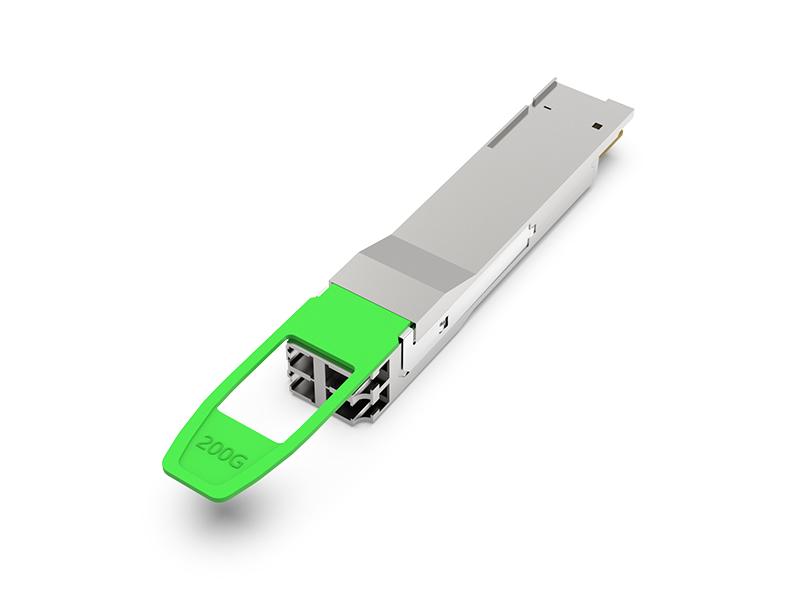

Transceptor Óptico QSFPDD 200G 2xCWDM4 2km

RQD-200G-2CWDM4

Características

• Módulos transceptores full-duplex de 8 canais
• Suporta taxas de bits agregadas de 8×25Gb/s
• Suporta taxas de bits agregadas de 8×10Gb/s, se necessário.
• DFB de 8 canais com comprimento de onda 2xCWDM4
• Detector de fotos PIN de 8 canais
• Circuitos CDR internos nos canais do receptor e do transmissor.
• Suporte para bypass de CDR
• Baixo consumo de energia <6,5W
• Fator de forma QSFP DD hot-pluggable
• Alcance de até 2 km para G.652 SMF
• Tomadas LC duplex duplas
• Temperatura de operação da carcaça: 0°C a +70°C
• Tensão de alimentação de 3,3 V
• Em conformidade com a RoHS (sem chumbo)

Aplicações

• 200GBASE 2 x CWDM4 Ethernet
• Rede de Data Center

Descrição

Os módulos transceptores ópticos RQD-200G-2CWDM4 200GE QSFP-DD 2xCWDM4 da FiberWDM são projetados para uso em links Ethernet 2x100G de 2 km em fibra monomodo. Eles são compatíveis com os padrões QSFP-DD MSA e CWDM4 MSA. Funções de diagnóstico digital estão disponíveis através da interface I2C, conforme especificado pelo CMIS V4.0. Esses módulos podem converter 8 canais de dados elétricos NRZ de 25 Gbps em 8 canais de sinal óptico NRZ de 25 Gbps (2xCWDM4) e também em 8 canais de dados elétricos NRZ de 25 Gbps (2xCWDM4). Além disso, esses módulos incorporam o circuito comprovado da FiberWDM Technologies para fornecer longa vida útil, alto desempenho e serviço consistente.

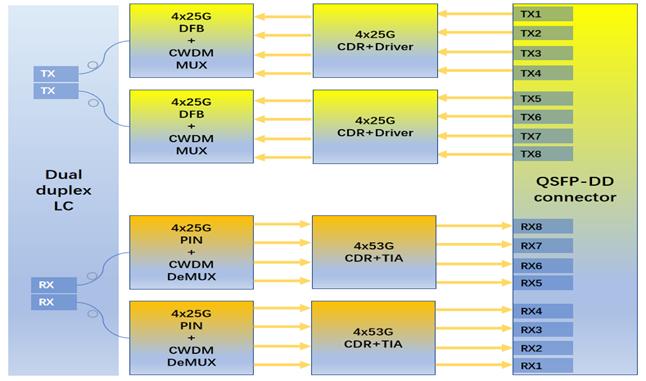

Figura 1. Diagrama de blocos do módulo

Classificações máximas absolutas

Condições de operação recomendadas

Especificações elétricas

Observação:

Nota 1. A amplitude da tensão de entrada diferencial é medida entre TxnP e TxnN.

Nota 2. A amplitude da tensão de saída diferencial é medida entre RxnP e RxnN.

Características ópticas

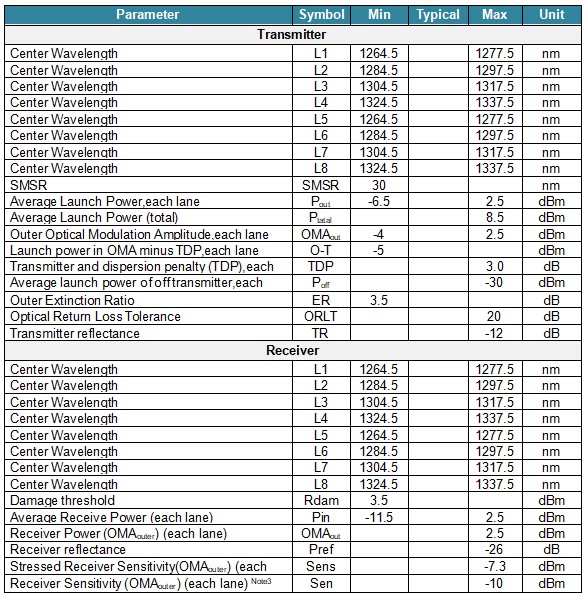

Tabela 3 - Características Ópticas

Observação:

Nota 3. A sensibilidade do receptor (OMA), por canal (máx.) a 5 x 10-5 BER é uma especificação normativa.

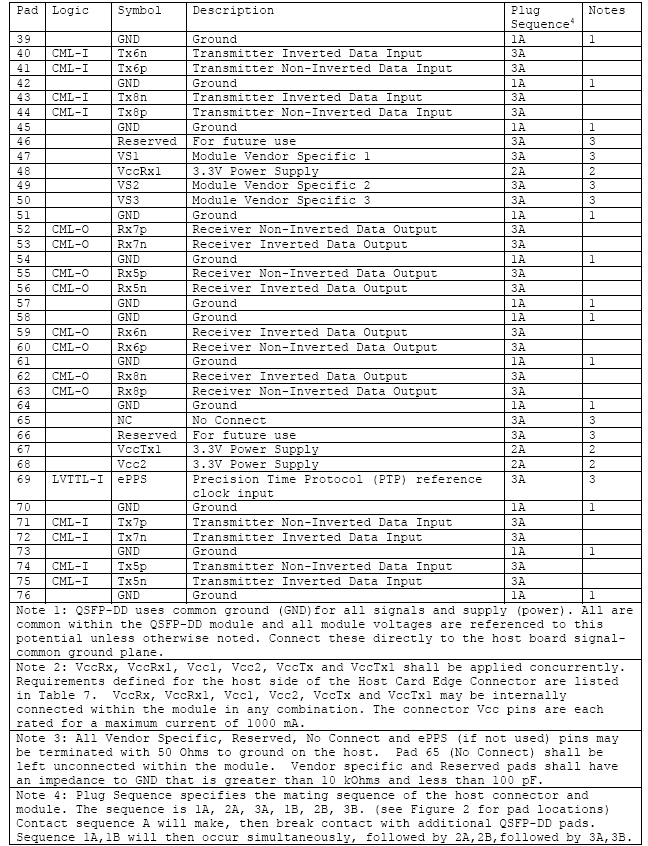

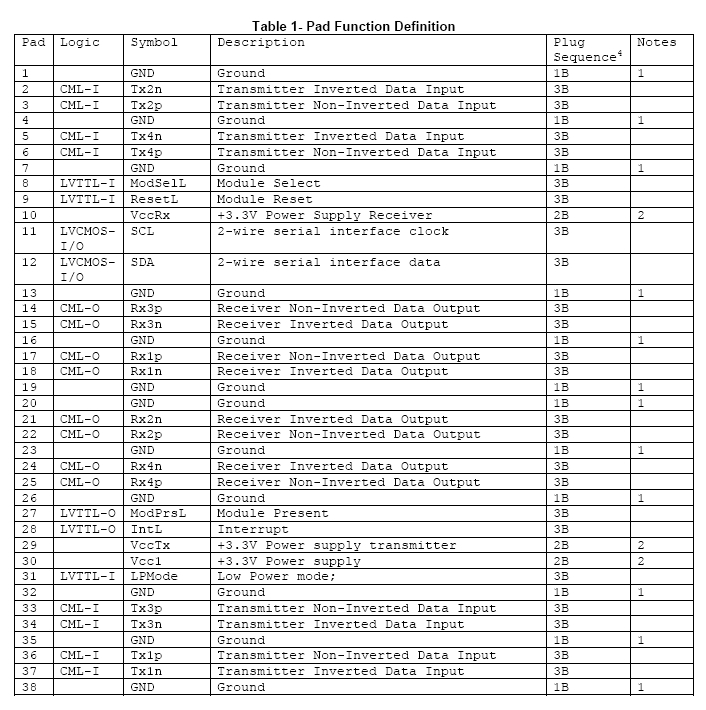

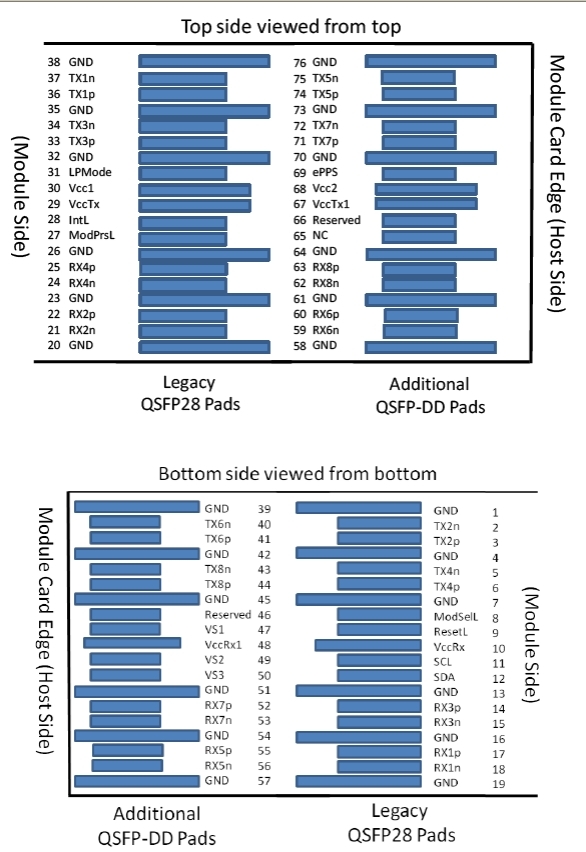

Descrição do Pin

Pino ModSell

O ModSelL é um sinal de entrada que deve ser conectado ao Vcc no módulo QSFP-DD. Quando mantido em nível baixo pelo host, o módulo responde a comandos de comunicação serial de 2 fios. O ModSelL permite o uso de múltiplos módulos QSFP-DD em um único barramento de interface de 2 fios. Quando o ModSelL está em nível alto, o módulo não deve responder ou confirmar nenhuma comunicação de interface de 2 fios proveniente do host.

Para evitar conflitos, o sistema host não deve tentar comunicações de interface de 2 fios durante o tempo de desativação do ModSelL após a deseleção de qualquer módulo QSFP-DD. Da mesma forma, o host deve aguardar pelo menos o período do tempo de ativação do ModSelL antes de se comunicar com o módulo recém-selecionado. Os períodos de ativação e desativação de diferentes módulos podem se sobrepor, desde que os requisitos de temporização acima sejam atendidos.

Pino de reinicialização

O sinal ResetL deve ser conectado ao Vcc no módulo. Um nível baixo no sinal ResetL por um período maior que a duração mínima do pulso (t_Reset_init) inicia uma reinicialização completa do módulo, retornando todas as configurações do usuário ao estado padrão.

Pino LPMode

LPMode é um sinal de entrada. O sinal LPMode deve ser conectado ao nível de tensão Vcc no módulo QSFP-DD. LPMode é usado no controle do modo de alimentação do módulo. Consulte a Seção 6.3.1.3 do CMIS.

Pino ModPrsL

O pino ModPrsL deve ser conectado ao Vcc Host na placa host e mantido em nível baixo no módulo. O pino ModPrsL é ativado em nível baixo (Low) quando o módulo é inserido. O pino ModPrsL é desativado em nível alto (High) quando o módulo é fisicamente removido do conector da placa host devido ao resistor de pull-up na placa host.

Pino internacional

IntL é um sinal de saída. O sinal IntL é uma saída de coletor aberto e deve ser conectado ao Vcc Host na placa host. Quando o sinal IntL é ativado em nível baixo (Low), indica uma mudança no estado do módulo, uma possível falha operacional do módulo ou um status crítico para o sistema host. O host identifica a origem da interrupção usando a interface serial de 2 fios. O sinal IntL é desativado em nível alto (High) após a leitura de todos os flags de interrupção definidos.

Filtragem da fonte de alimentação

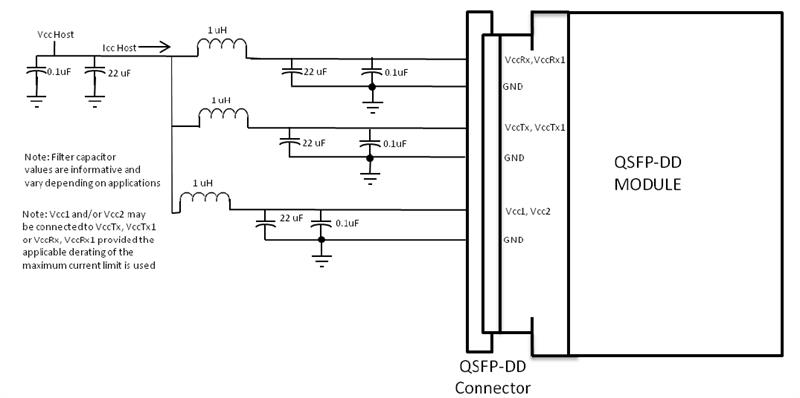

A placa principal deve usar a filtragem da fonte de alimentação mostrada na Figura 3.

Figura 3. Filtragem da fonte de alimentação da placa principal.

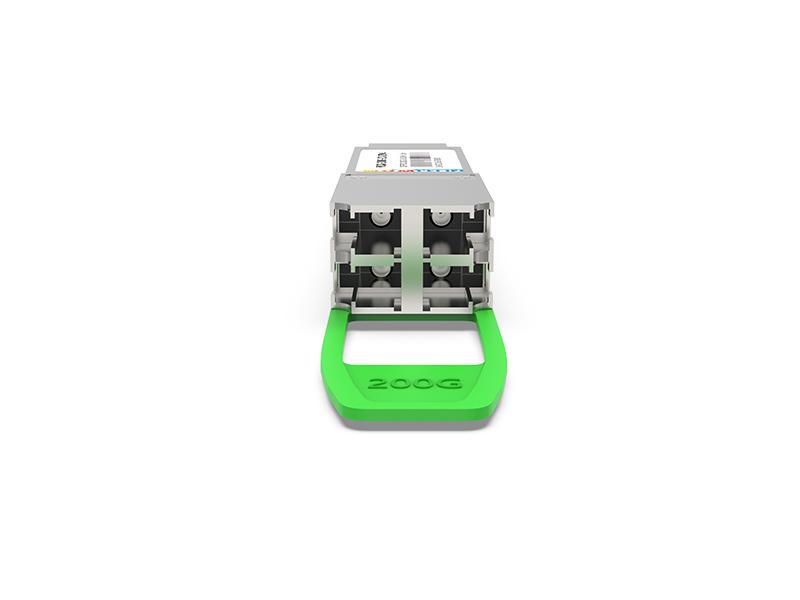

Faixas e atribuição de interface óptica

A porta de interface óptica é um conector LC Dual Duplex.

Figura 4. Receptáculo Óptico

INTERFACE DE MONITORAMENTO DIAGNÓSTICO

A função de monitoramento de diagnóstico digital está disponível em todos os produtos FiberWDM QSFP DD. Uma interface serial de 2 fios é fornecida para que o usuário possa entrar em contato com o módulo.

Estrutura e mapeamento da memória

Devido à limitação de endereços de oito bits, a memória de gerenciamento que pode ser acessada diretamente pelo host é de 256 bytes, dividida em Memória Inferior (endereços de 00h a 7Fh) e Memória Superior (endereços de 80h a FFh).

Para todos os módulos, exceto os mais básicos, é necessária uma memória de gerenciamento endereçável maior. Isso é suportado por uma estrutura de páginas de 128 bytes, juntamente com um mecanismo para mapear dinamicamente qualquer uma das páginas de 128 bytes de um espaço de memória de gerenciamento interno maior para a Memória Superior, o espaço endereçável do host.

A estrutura de endereçamento da memória de gerenciamento interna adicional é mostrada na Figura 5. A memória de gerenciamento dentro do módulo é organizada como um espaço de endereço único e sempre acessível ao host de 128 bytes (Memória Inferior) e como múltiplos subespaços de endereço superiores de 128 bytes cada (Páginas), dos quais apenas um é selecionado como visível ao host na Memória Superior. Um segundo nível de seleção de Páginas é possível para Páginas que possuem várias instâncias (por exemplo, quando existe um conjunto de páginas com o mesmo número de página).

Essa estrutura suporta uma memória plana de 256 bytes para módulos passivos de cobre e permite acesso oportuno a endereços na Memória Inferior, como Flags e Monitores. Entradas menos críticas em termos de tempo, como informações de ID serial e configurações de limite, estão disponíveis com a função de Seleção de Página na Página Inferior. Para módulos mais complexos que exigem uma quantidade maior de memória de gerenciamento, o host precisa usar o mapeamento dinâmico das várias Páginas para o espaço de endereçamento da Memória Superior, sempre que necessário.

Nota: O mapa de memória de gerenciamento foi projetado em grande parte com base no mapa de memória QSFP. Este mapa de memória foi modificado para acomodar 8 vias elétricas e limitar o espaço de memória necessário. A abordagem de endereço único é utilizada, como no QSFP. A paginação é usada para permitir interações críticas em termos de tempo entre o host e o módulo.

Páginas suportadas

Um subconjunto básico de 256 bytes do Mapa de Memória de Gerenciamento é obrigatório para todos os dispositivos compatíveis com CMIS. Outras partes estão disponíveis apenas para módulos de memória paginada ou quando anunciadas pelo módulo. Consulte o CMIS V4.0 para obter detalhes sobre o anúncio dos espaços de memória de gerenciamento suportados.

Em particular, o suporte à memória inferior e à página 00h é necessário para todos os módulos, incluindo cabos de cobre passivos. Portanto, essas páginas são sempre implementadas. O suporte adicional para as páginas 01h, 02h e o banco 0 das páginas 10h e 11h é necessário para todos os módulos de memória paginada.

O banco 0 das páginas 10h-1Fh fornece registros específicos para as primeiras 8 pistas, e cada banco adicional oferece suporte para mais 8 pistas. Observe, no entanto, que a alocação de informações entre os bancos pode ser específica da página e pode não estar relacionada ao agrupamento de dados para 8 pistas.

A estrutura permite a expansão do espaço de endereçamento para certos tipos de módulos, alocando páginas adicionais. Além disso, bancos de páginas adicionais.

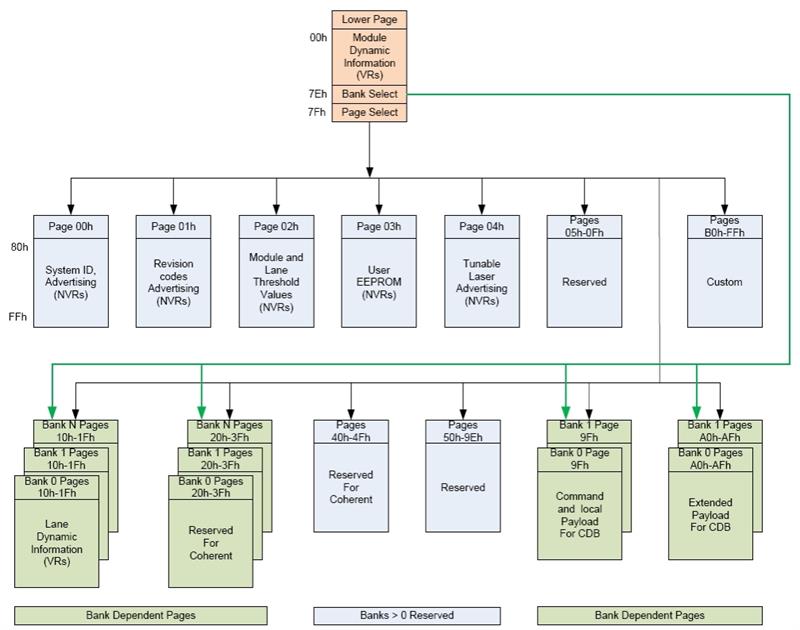

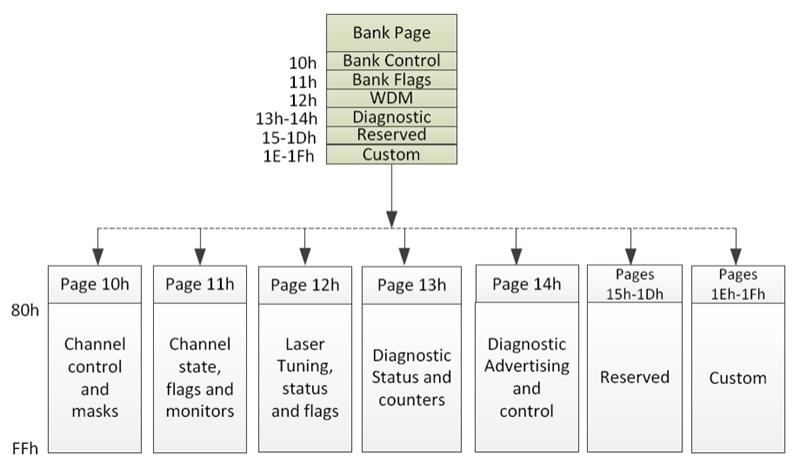

Figura 5. Mapa de memória QSFP DD

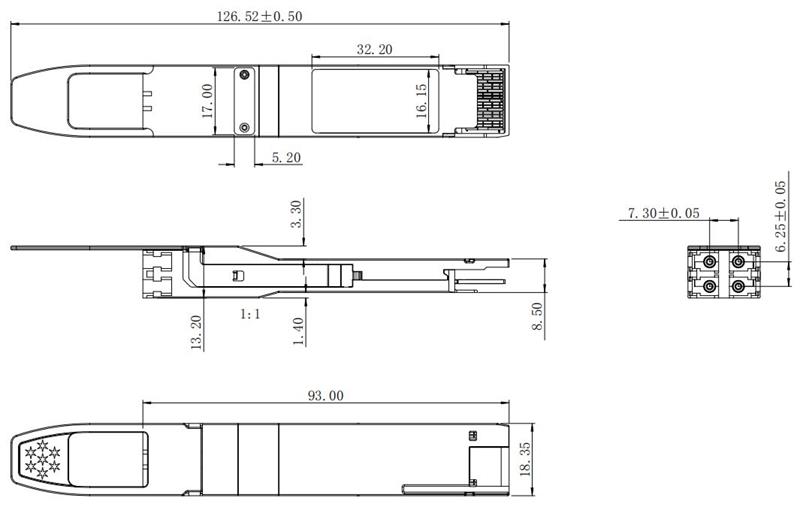

Dimensões Mecânicas

Figura 6. Especificações Mecânicas

Conformidade regulatória

Os transceptores FiberWDM RQD-200G-2CWDM4 são produtos a laser de Classe 1. Eles são certificados de acordo com as seguintes normas:

Referências

1.QSFPDD MSA

2.CMIS4.0

3.CWDM4 MSA

4. Diretiva 2011/65/UE do Parlamento Europeu e do Conselho, “relativa à restrição da utilização de determinadas substâncias perigosas em equipamentos elétricos e eletrónicos”, de 1 de julho de 2011.

CUIDADO:

A utilização de controles, ajustes ou a execução de procedimentos diferentes dos especificados neste documento podem resultar em exposição perigosa à radiação.

Informações para encomenda
