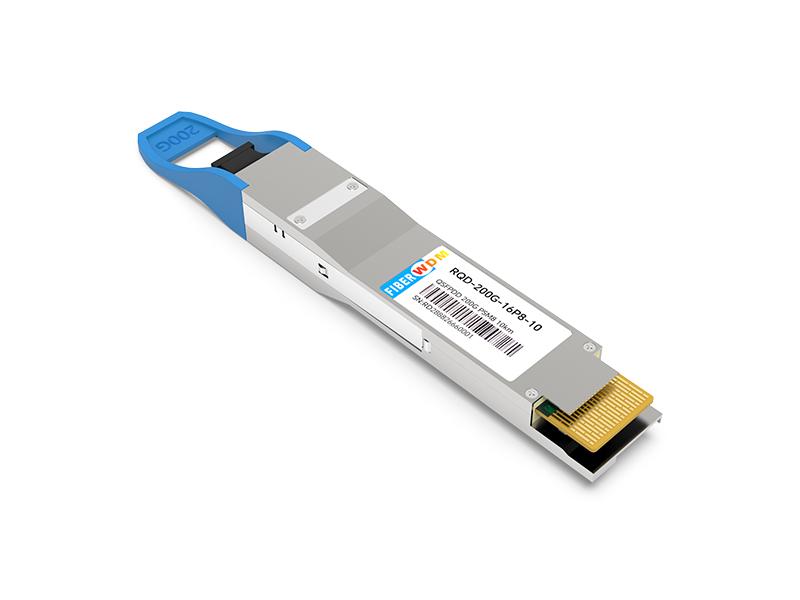

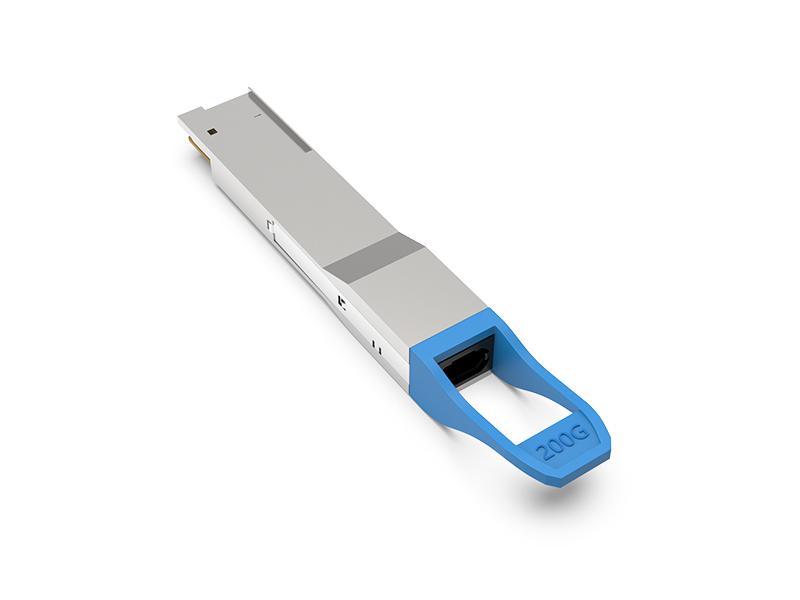

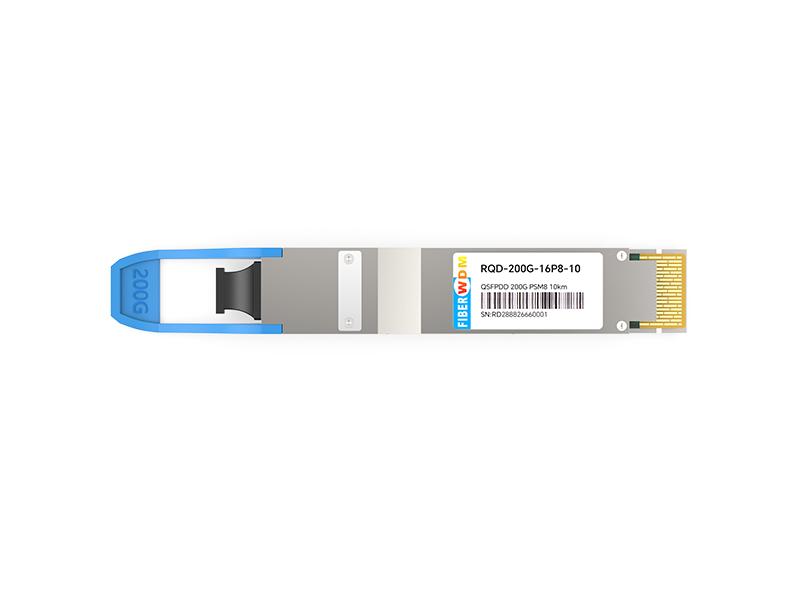

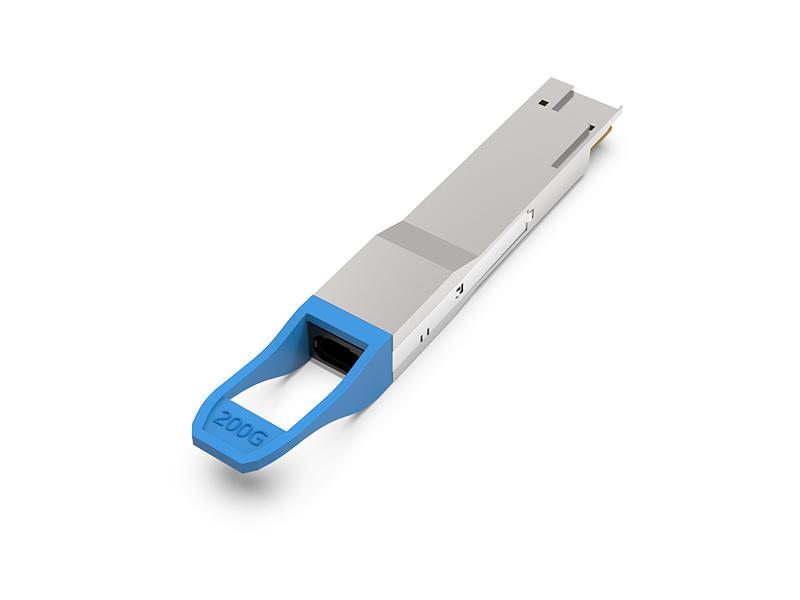

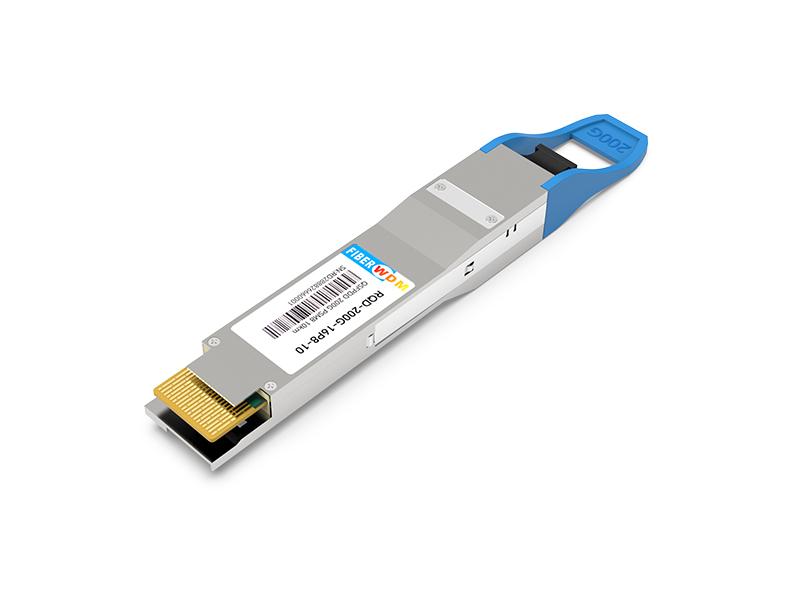

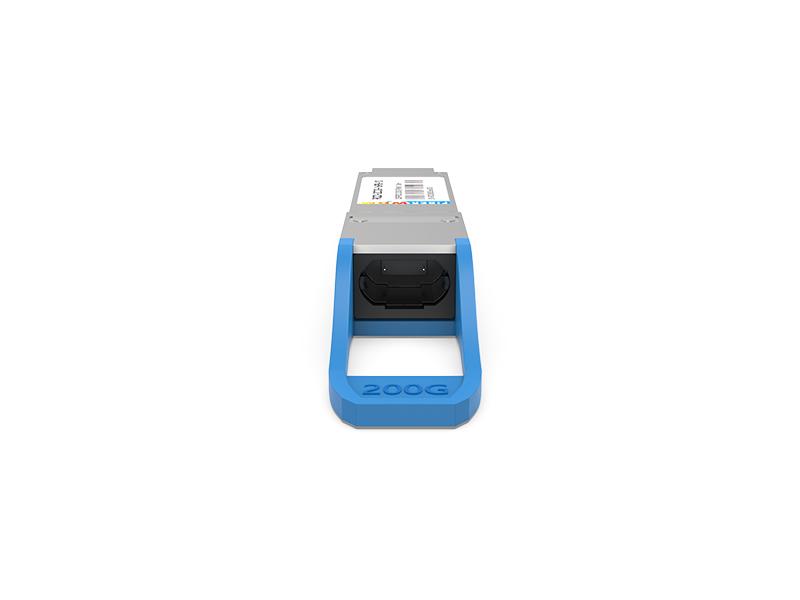

Transceptor óptico QSFPDD 200G PSM8 de 10 km (MPO16)

Transceptor Óptico QSFPDD 200G PSM8 10km (MPO16)

RQD-200G-16P8-10

Características

• Módulos transceptores full-duplex de 8 canais
• Suporta taxas de bits agregadas de 8×25Gb/s
• Suporta taxas de bits agregadas de 8×10Gb/s, se necessário.
• 8 canais DFB de 1310 nm
• matriz de fotodetectores PIN de 8 canais
• Circuitos CDR internos nos canais do receptor e do transmissor.
• Suporte para bypass de CDR
• Baixo consumo de energia <6,5W
• Fator de forma QSFP DD hot-pluggable
• Alcance de até 10 km para G.652 SMF
• Conector macho único MPO16 (APC 8 graus)
• Temperatura de operação da carcaça: 0°C a +70°C
• Tensão de alimentação de 3,3 V
• Em conformidade com a RoHS (sem chumbo)

Aplicações

• 2 links Ethernet de 100G
• Infiniband DDR/EDR
• Redes de data center e corporativas

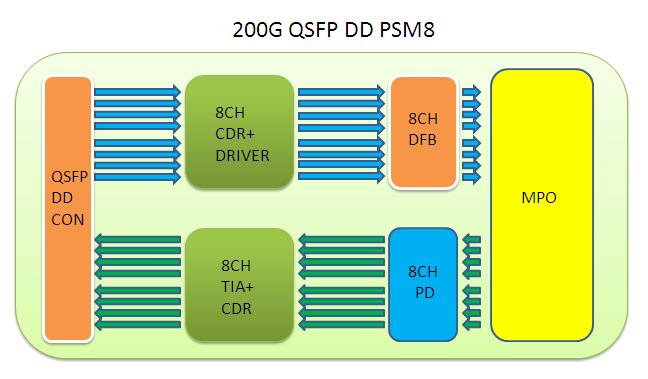

Figura 1. Diagrama de blocos do módulo

O QSFP DD PSM8 de 200G é um tipo de transceptor paralelo. A tecnologia chave está na sua utilização em encapsulamento DFB e matriz de pinos, permitindo a comunicação com o módulo através do sistema I2C.

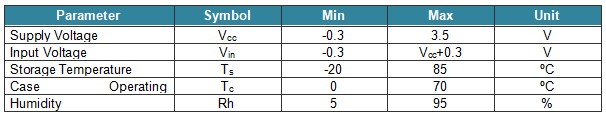

Classificações máximas absolutas

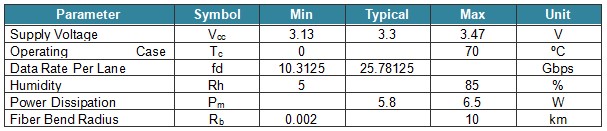

Condições de operação recomendadas

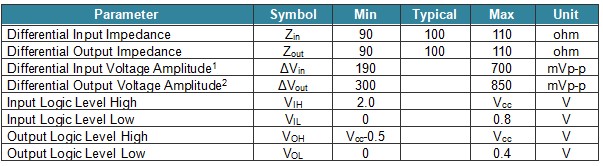

Especificações elétricas

Observação:

1. A amplitude da tensão de entrada diferencial é medida entre TxnP e TxnN.

2. A amplitude da tensão de saída diferencial é medida entre RxnP e RxnN.

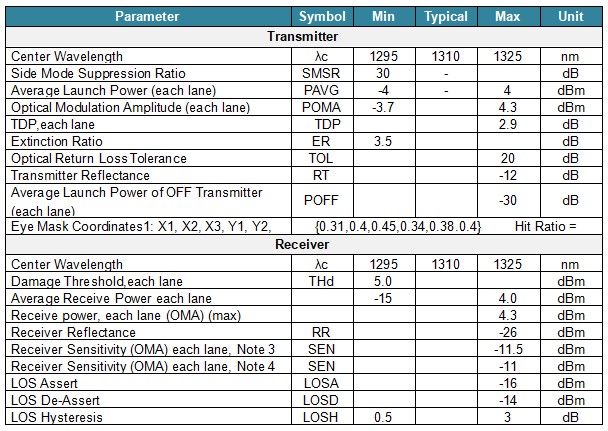

Características ópticas

Observação:

1. Mesmo que o TDP seja inferior a 1 dB, o OMA mínimo deve exceder o valor mínimo especificado aqui.

2. O receptor deve ser capaz de tolerar, sem danos, a exposição contínua a um sinal óptico modulado de entrada com esse nível de potência em uma das vias. O receptor não precisa operar corretamente com essa potência de entrada.

3. A sensibilidade é especificada em 5E-5 BER a 25,78125 Gb/s.

4. A sensibilidade é especificada em 1E-12 BER a 10,3125 Gb/s.

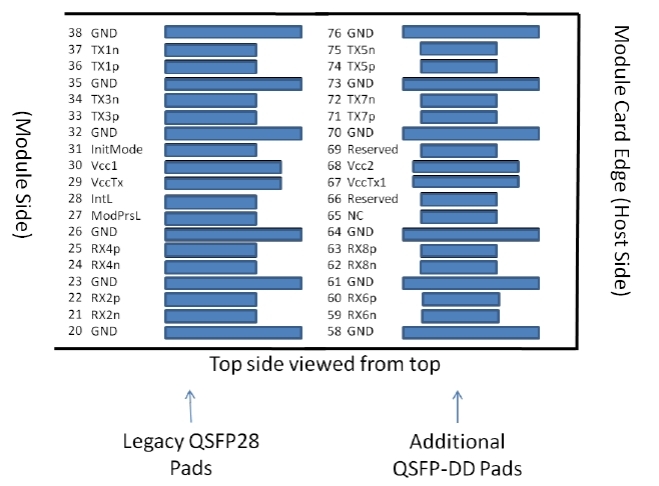

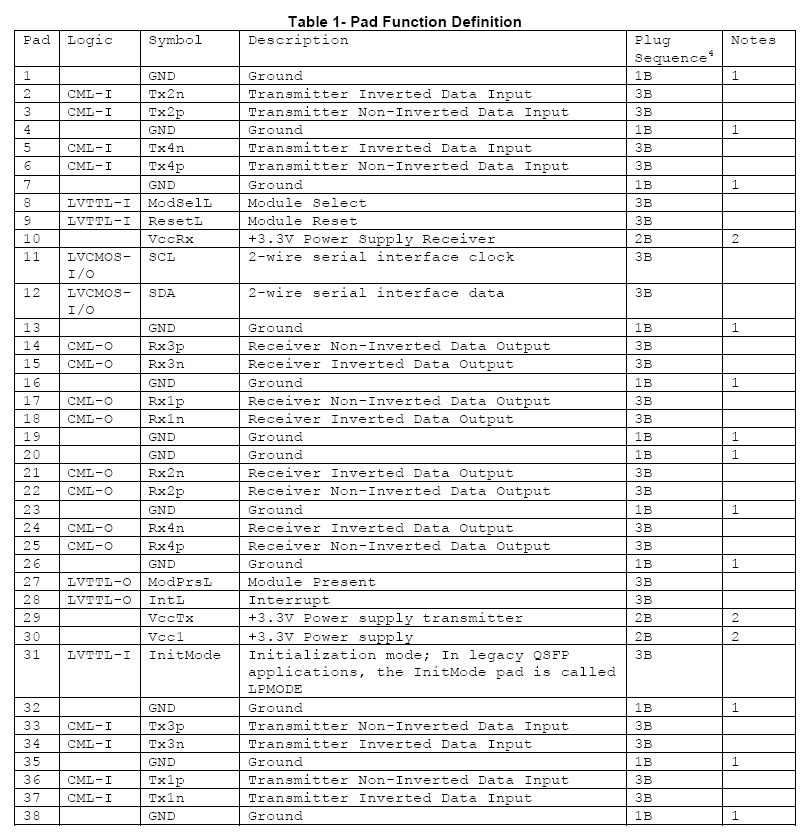

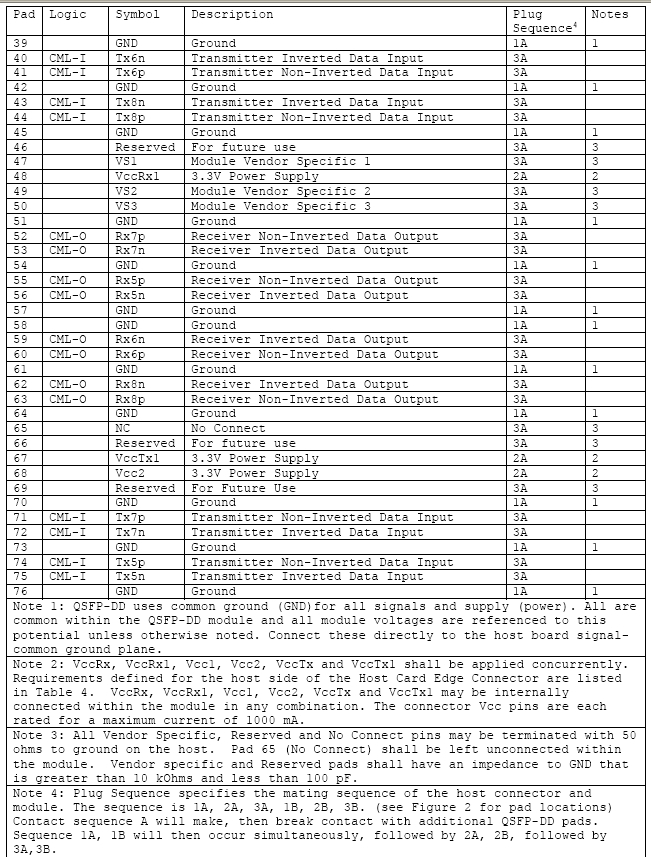

Descrição do Pin

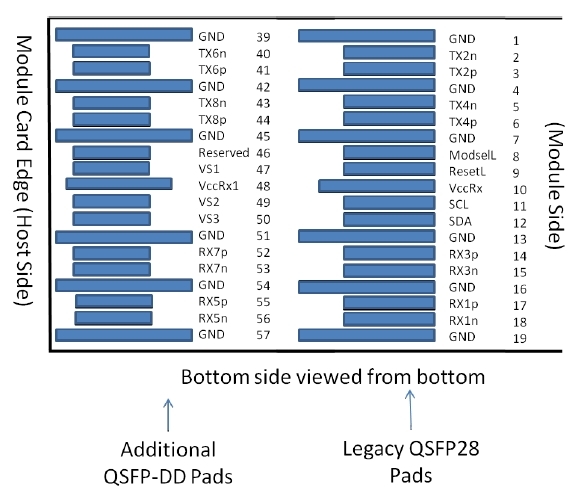

Figura 2. Detalhes da pinagem elétrica

Pino ModSell

O ModSelL é um sinal de entrada que deve ser conectado ao Vcc no módulo QSFP-DD. Quando mantido em nível baixo pelo host, o módulo responde a comandos de comunicação serial de 2 fios. O ModSelL permite o uso de múltiplos módulos QSFP-DD em um único barramento de interface de 2 fios. Quando o ModSelL está em nível alto, o módulo não deve responder ou confirmar nenhuma comunicação de interface de 2 fios proveniente do host.

Para evitar conflitos, o sistema host não deve tentar comunicações de interface de 2 fios durante o tempo de desativação do ModSelL após a deseleção de qualquer módulo QSFP-DD. Da mesma forma, o host deve aguardar pelo menos o período do tempo de ativação do ModSelL antes de se comunicar com o módulo recém-selecionado. Os períodos de ativação e desativação de diferentes módulos podem se sobrepor, desde que os requisitos de temporização acima sejam atendidos.

Pino de reinicialização

O sinal ResetL deve ser conectado ao Vcc no módulo. Um nível baixo no sinal ResetL por um período maior que a duração mínima do pulso (t_Reset_init) (consulte a Tabela 13) inicia uma reinicialização completa do módulo, retornando todas as configurações do usuário ao estado padrão.

Pino do modo de inicialização

O sinal InitMode é um sinal de entrada. O sinal InitMode deve ser conectado ao Vcc no módulo QSFP-DD. O sinal InitMode permite que o host defina se o módulo QSFP-DD será inicializado sob controle de software do host (InitMode em nível alto) ou sob controle de hardware do módulo (InitMode em nível baixo). Sob controle de software do host, o módulo permanecerá no Modo de Baixa Potência até que o software habilite a transição para o Modo de Alta Potência, conforme definido na Seção 7.5. Sob controle de hardware (InitMode em nível baixo), o módulo poderá transitar imediatamente para o Modo de Alta Potência após a inicialização da interface de gerenciamento. O host não deve alterar o estado deste sinal enquanto o módulo estiver presente. Em aplicações QSFP legadas, este sinal é denominado LPMode. Consulte SFF-8679 para obter a descrição do sinal.

Pino ModPrsL

O pino ModPrsL deve ser conectado ao Vcc Host na placa host e ao terra no módulo. O sinal ModPrsL é ativado em nível baixo (Low) quando o módulo é inserido e desativado em nível alto (High) quando o módulo é fisicamente removido do conector host.

Pino internacional

IntL é um sinal de saída. O sinal IntL é uma saída de coletor aberto e deve ser conectado ao Vcc Host na placa host. Quando o sinal IntL é ativado em nível baixo (Low), indica uma mudança no estado do módulo, uma possível falha operacional do módulo ou um status crítico para o sistema host. O host identifica a origem da interrupção usando a interface serial de 2 fios. O sinal IntL é desativado em nível alto (High) após a leitura de todos os flags de interrupção definidos.

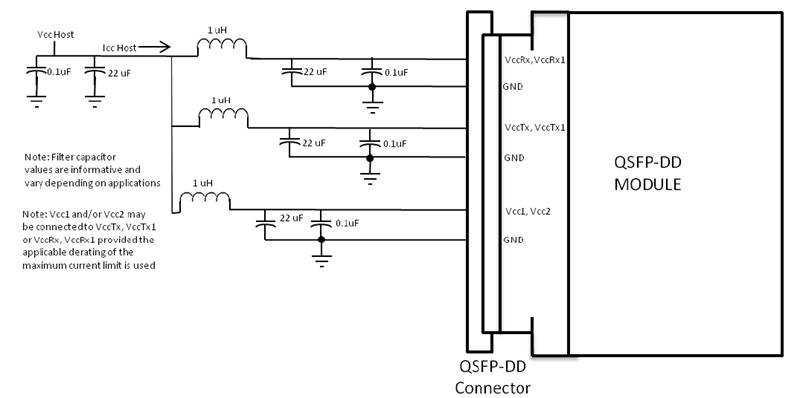

Filtragem da fonte de alimentação

A placa principal deve usar a filtragem da fonte de alimentação mostrada na Figura 3.

Figura 3. Filtragem da fonte de alimentação da placa principal

Faixas e atribuição de interface óptica

A porta de interface óptica é um conector MPO16 macho.

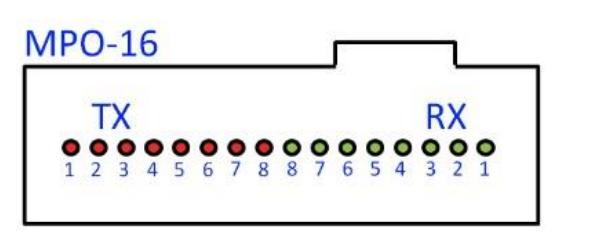

Figura 4. Receptáculo Óptico e Orientação do Canal

INTERFACE DE MONITORAMENTO DIAGNÓSTICO

A função de monitoramento de diagnóstico digital está disponível em todos os produtos FiberWDM QSFP DD. Uma interface serial de 2 fios permite ao usuário entrar em contato com o módulo.

A estrutura da memória é mostrada na Figura 5. O espaço de memória é organizado em um espaço de endereçamento inferior de página única, com 128 bytes, e múltiplas páginas de endereçamento superior. Essa estrutura permite acesso oportuno a endereços na página inferior, como flags de interrupção e monitores. Entradas menos críticas em termos de tempo, como informações de ID serial e configurações de limite, estão disponíveis com a função de seleção de página. A estrutura também permite expansão de endereços adicionando páginas superiores conforme necessário.

O endereço da interface utilizado é A0xh e é usado principalmente para dados críticos em termos de tempo, como o tratamento de interrupções, a fim de permitir uma leitura única de todos os dados relacionados a uma situação de interrupção. Após uma interrupção, IntL, ser acionada, o host pode ler o campo de flag para determinar o canal afetado e o tipo de flag.

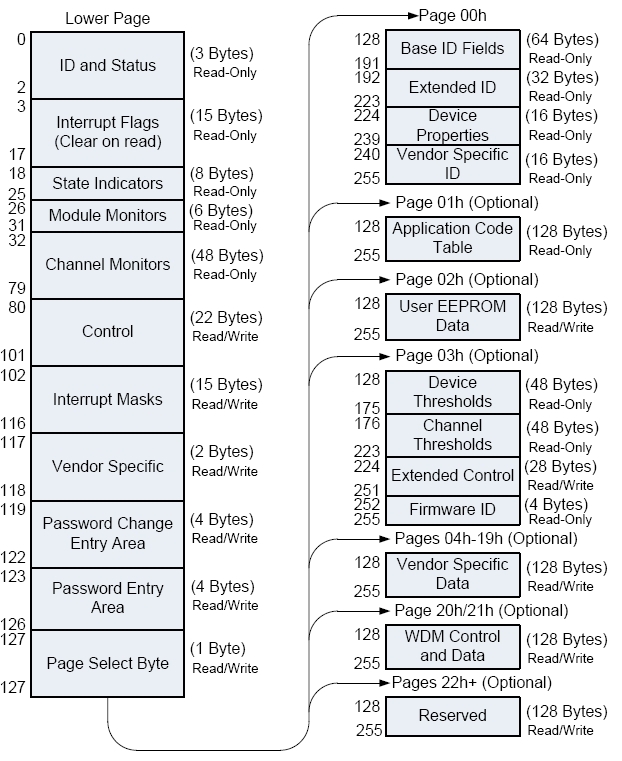

Figura 5. Mapa de memória do QSFP28

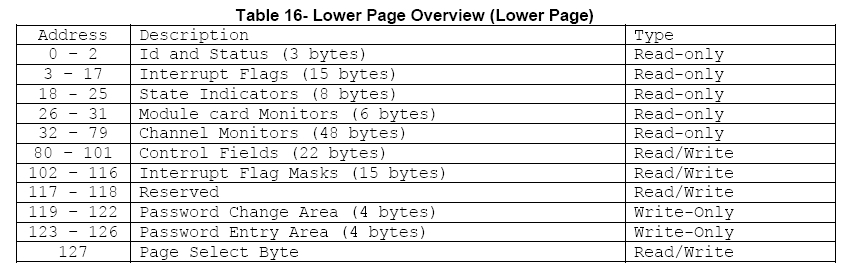

Figura 6. Mapa de Memória Baixa

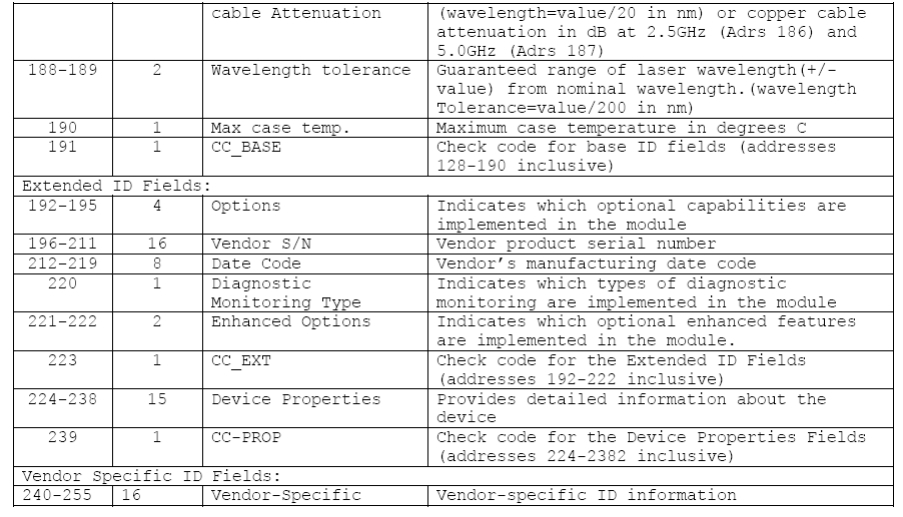

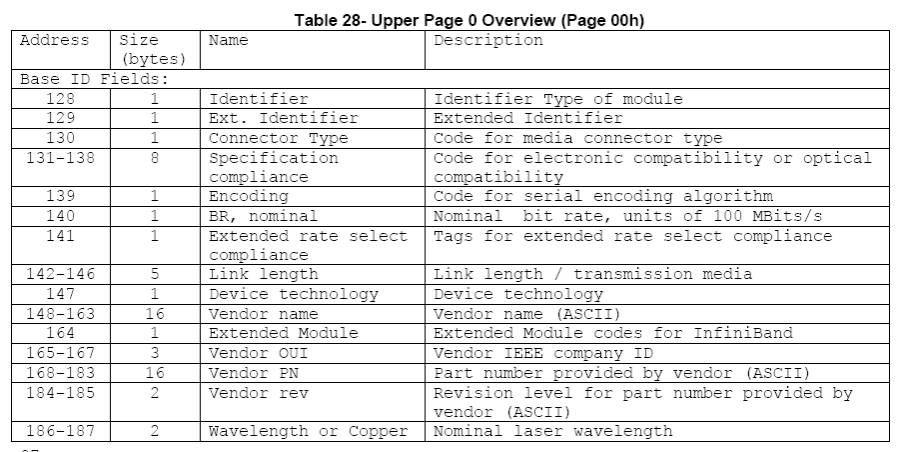

Figura 7. Mapa de memória da página 00

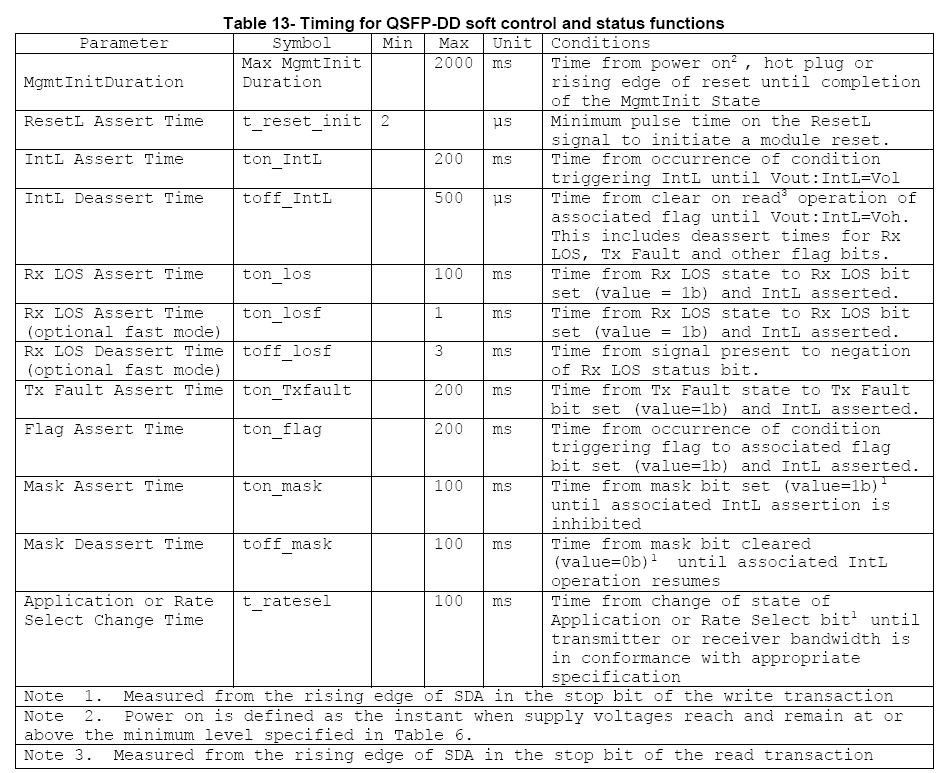

Cronometragem para funções de controle suave e de status

Figura 8. Especificações de temporização

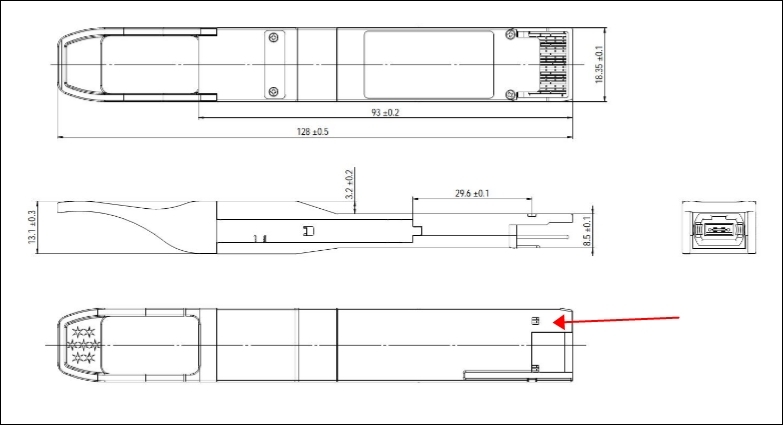

Dimensões Mecânicas

Figura 10. Especificações Mecânicas

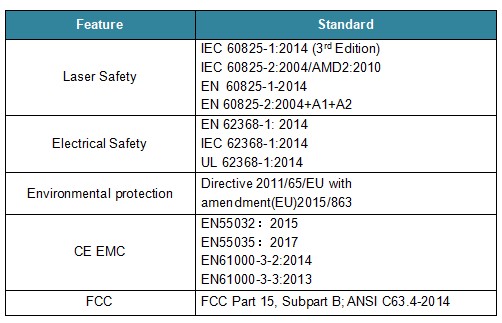

Conformidade regulatória

Os lasers FiberWDM RQD-200G-16P8-10 são produtos de Classe 1 e possuem certificação de acordo com as seguintes normas:

Em conformidade com os padrões de desempenho da FDA para produtos a laser, exceto pelas exceções previstas no Aviso sobre Laser nº 50, de 24 de junho de 2007.

Referências

1.QSFP DD MAS Rev4.0

2. Ethernet 100GBASE-PSM4 IEEE802.3bm

CUIDADO:

A utilização de controles, ajustes ou a execução de procedimentos diferentes dos especificados neste documento podem resultar em exposição perigosa à radiação.

Informações para encomenda
