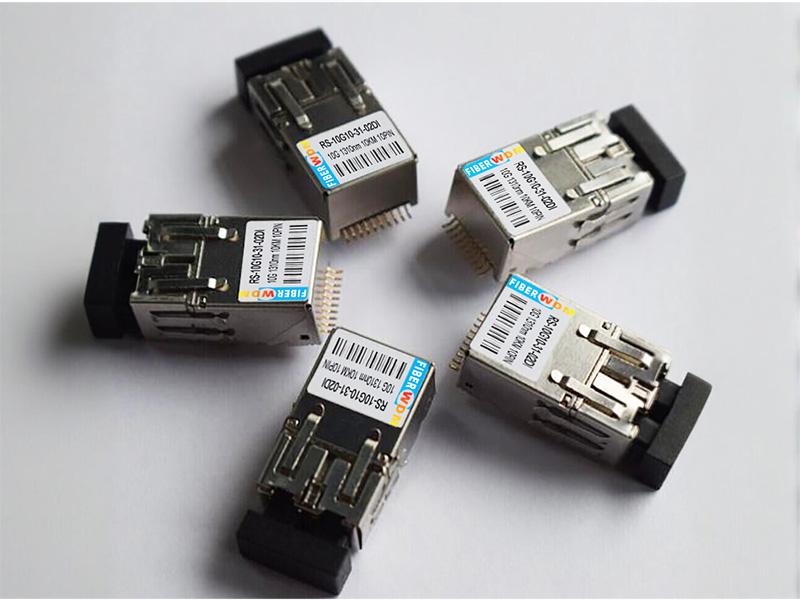

10G 1310nm 10KM Fibra Dupla de Grau Industrial 10PIN Montagem em Superfície Óptica Miniaturizada Transceptor RS-10G10-31-10DI
Descrição do recurso
|
Aplicações
|
Descrição
O módulo transceptor óptico ultracompacto bidirecional de fibra dupla RS-10G03-31-10DI integra os componentes de transmissão e recepção em um invólucro metálico compacto, aumentando significativamente sua resistência à interferência eletromagnética.
A seção do transmissor óptico emprega um LD de alta potência, com os pinos de sinal de transmissão (TD+ e TD-) aderindo ao padrão de interface CML.
A seção do receptor óptico consiste em um fotodiodo PIN, um pré-amplificador com transimpedância e um amplificador limitador, com os pinos de sinal de recepção (RD+ e RD-) também em conformidade com o padrão de interface CML.
O pino de detecção de sinal (SD) segue o nível de interface LVTTL padrão. O módulo pode entrar em modo de economia de energia através do pino de desativação de transmissão (TDIS).
A configuração dos pinos e as dimensões de montagem do módulo são totalmente compatíveis com produtos similares da STRATOS. Pinos funcionais, montagem e formatos podem ser personalizados de acordo com as necessidades do usuário, garantindo flexibilidade na aplicação.
Triagens rigorosas e testes ambientais garantem a confiabilidade e a adaptabilidade do módulo, com resistência à vibração, interferência eletromagnética, umidade e temperaturas extremas. É amplamente adequado para ambientes médicos, de energia, de alta altitude e outros ambientes exigentes.
Com seu tamanho compacto, peso leve e construção toda em metal, o módulo tem apenas 12 mm de altura, facilitando a instalação em placas ou chassis com espaço limitado.

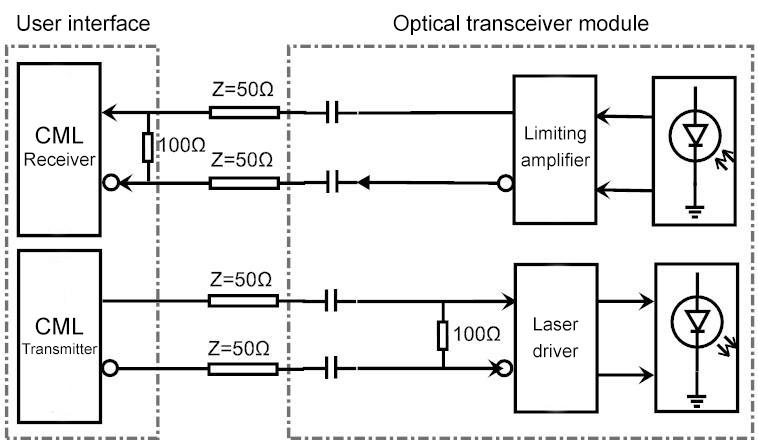

Diagrama de blocos do princípio do módulo
Parâmetro do módulo
Classificações máximas absolutas |
|||||
Parâmetro |
Símbolo |
valor mínimo |
Valor típico |
valor máximo |
unidade |
Temperatura de armazenamento |
TSTG |
-55 | - | +85 | °C |
Temperatura de soldagem |
TSOLD |
- | - | +260 | °C |
Tempo de soldagem |
tVENDIDO |
- | - | 5 | S |
Tensão de alimentação |
VCC |
+3 |
- |
+3,6 |
V |
Tensão de entrada de dados |
VI |
-0,5 |
- |
VCC |
V |
Tensão de entrada de dados |
DV |
- | - |
2.0 |
V |
Nota: 1. O módulo não pode passar pela máquina de solda por refluxo; 2. Após a soldagem dos pinos, a limpeza não pode ser feita por pulverização, somente com pano. |
Condições de trabalho recomendadas |
|||||
Parâmetro |
Símbolo |
valor mínimo |
Valor típico |
valor máximo |
unidade |
Temperatura de trabalho |
TA |
-40 |
- |
+85 |
°C |
Tensão de alimentação |
VCC |
- | +3,3 | - | V |
Transmitir tensão de entrada diferencial (pico a pico) |
DV |
0,2 |
- | 1 | V |
Enviar tensão de corte |
VTD |
2.0 | - | - | V |
Habilitar transmissão de tensão |
VTEN |
- | - | 0,8 | V |
Correspondência do terminal de recepção de sinal |
Vida real |
- | 50 | - |
Ohms |

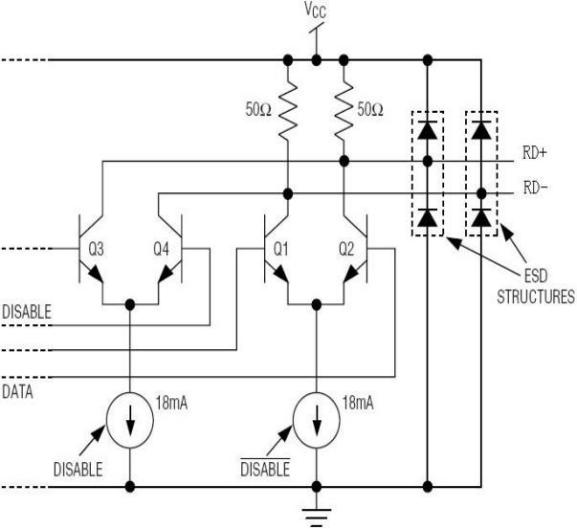

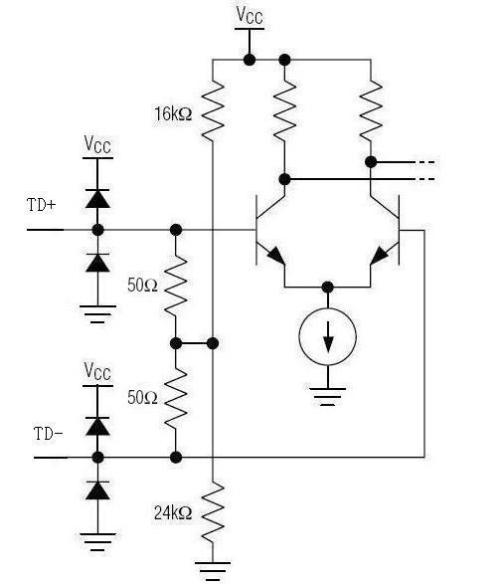

Detalhes da porta de entrada/saída de dados
Desempenho do módulo
Seção de Transmissão Condições de teste: VCCTX = 3,3 V, TA = 25 ° C, taxa do módulo de teste = 10,3125 Gbps, PRBS231-1 |
|||||
Parâmetro |
Símbolo |
valor mínimo |
Valor típico |
valor máximo |
unidade |
Taxa de dados |
Taxa de bits |
- |
10,3125 Gbps |
- |
- |
Potência óptica de saída |
PO |
-5 | - | +1 |
dBm |
Comprimento de onda óptico de saída |
λOUT |
1300 | 1310 | 1320 |
nm |
Taxa de extinção |
Pronto-Socorro |
3 | 5 | - | dB |
Corrente de entrada |
TPI |
- | 120 | 160 |
mA |
Tempo de subida/queda do sinal óptico (20% a 80%) |
tRF |
- | - | 0,1 |
ns |
Sacudir |
Tj |
- | - | 80 |
ps |
Enviar tensão de desligamento |
DV |
2.0 | - |
VCC |
V |
Habilitar transmissão de tensão |
VEN |
- | - | 0,8 | V |
Seção de recepção Condições de teste: VCCRX = 3,3 V, TA = 25 ℃, taxa do módulo de teste = 10,3125 Gbps, PRBS231-1 |
|||||
Parâmetro |
Símbolo |
valor mínimo |
Valor típico |
valor máximo |
unidade |
Sensibilidade de recepção |
S |
- | -10 |
dBm |
|
Sacudir |
Tj |
- | 80 | ps | |
Tempo de subida/queda do sinal óptico (20% a 80%) |
tR,F |
- | 100 | ps | |
Amplitude de modulação óptica |
OMA |
30 | - | - |
μW |
Faixa de comprimento de onda de entrada óptica |
λIN |
1270 | - | 1355 |
nm |
Perda de retorno óptico |
ORL |
12 | - | - |
dB |
Corrente de entrada |
TPI |
- | 70 | 120 |
mA |
Tempo de arbitragem de detecção de sinal |
tSDAS |
- | <10 | 50 |
μs |
Período de tempo limite de detecção de sinal |
TSDDA |
- | <10 | 50 |
μs |
Nível de arbitragem de falha de detecção de sinal |
SDOFF |
-21 | - |
dBm |
|
Nível de arbitragem de detecção de sinal |
SDON |
- | -19 |
dBm |
|
Atraso na detecção do sinal |
HYS |
2 | 4 |
dB |
|
Saída de dados de recebimento de baixo nível |
VOL-VCC |
-1,810 |
-1,475 |
V | |
Receber saída de dados de alto nível |
VOH-VCC |
-1,165 |
-0,880 |
V |
Definição de Pin

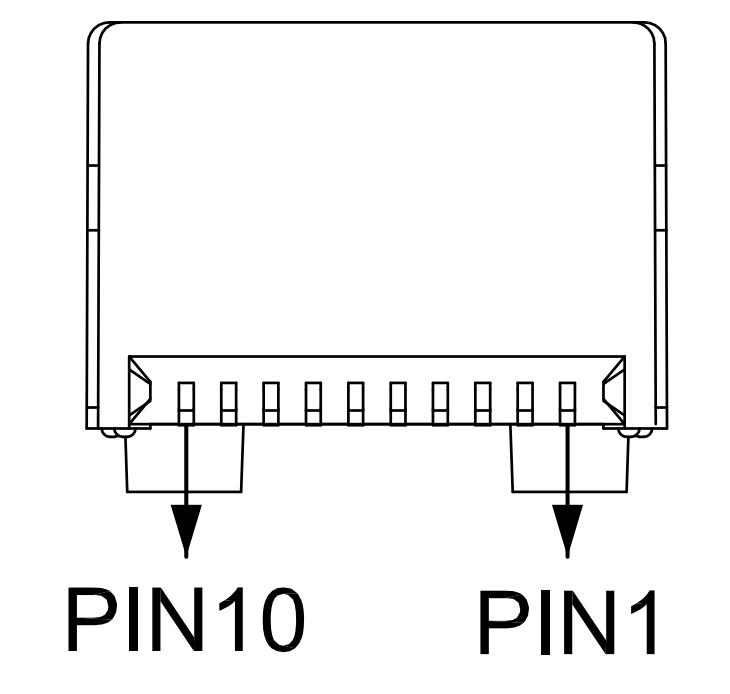

Vista lateral
ALFINETE |
Símbolo |
Tipo |
Descrição |
1 |
TD+ |
CML, Entrada |
Dados de entrada para o terminal de encaminhamento |
2 |
VEETX |
Fornecer |
Aterramento do transmissor |
3 |
TD- |
CML, Entrada |
Entrada reversa para envio de dados |
4 |
VCCTX |
Fornecer |
Fonte de energia |
5 |
LOS |
LVTTL, Saída |
Perda de sinal de saída |
6 |
TDIS 2 (SCL) 2 |
LVTTL, Entrada |
Enviar entrada de sinal de desligamento |
7 |
RD+ |
CML, Saída |
Saída terminal positiva de dados recebidos |
8 |
SDA |
LVTTL,E/S |
Porta de comunicação IIC |
9 |
RD- |
CML, Saída |
Saída de terminal reversa de dados recebidos |
10 |
SCL |
LVTTL,E/S |
Porta de comunicação IIC |
Observação:
2. Se a função TX_DISABLE for usada, o pino TDIS deve ser puxado para a fonte de alimentação para manter um nível alto neste pino; se a função TX_DISABLE não for usada, o pino TDIS deve ser puxado para o aterramento para manter um nível baixo neste pino e não deve ser deixado flutuando, caso contrário, pode causar operação anormal do módulo.
[se !listas de suporte] 3. [fim se] Para produtos com DDMI, os pinos 5 e 6 são SDA e SCL.

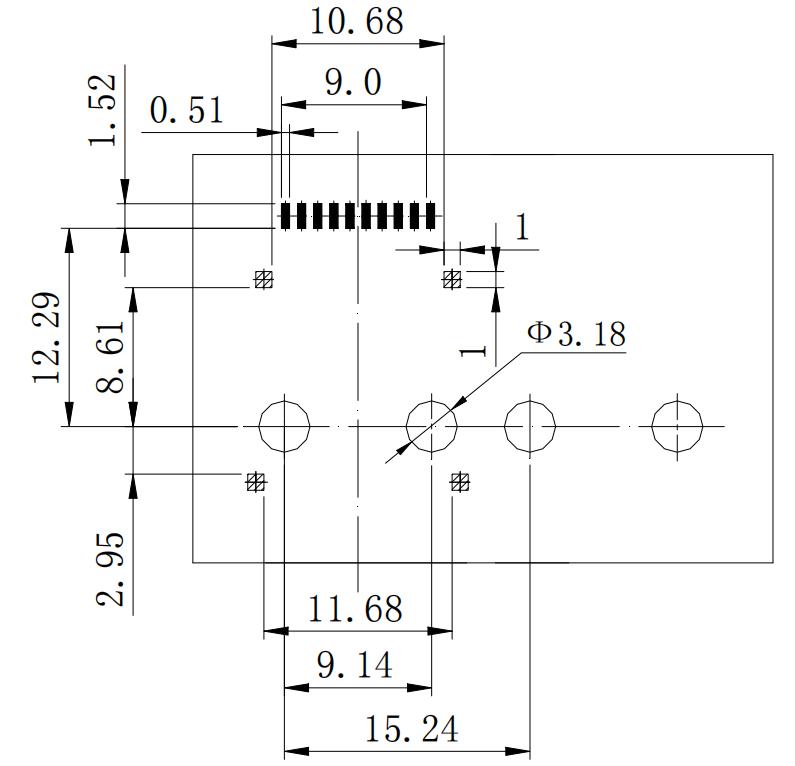

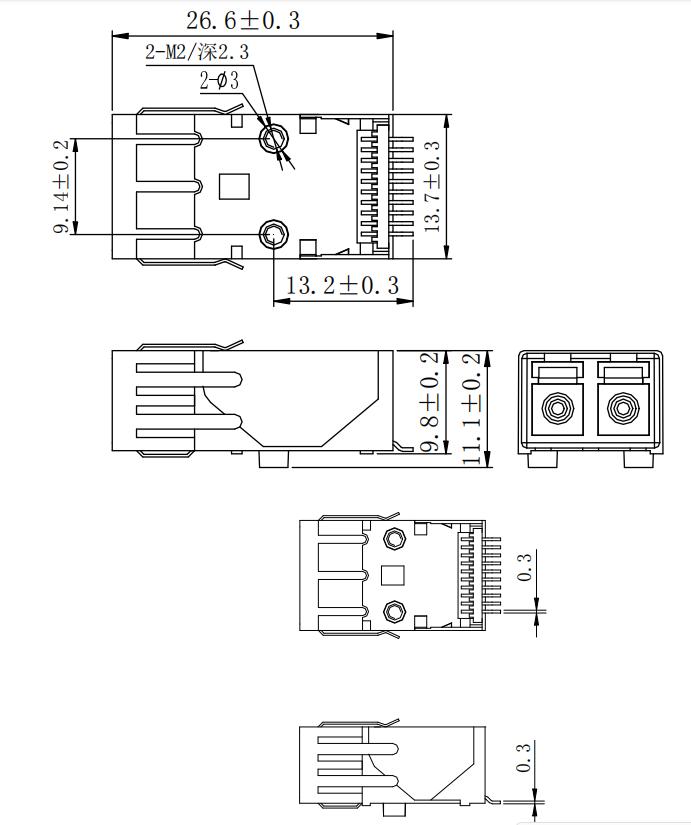

Desenho dimensional (mm) Diagrama de instalação do módulo (vista superior) (mm)
