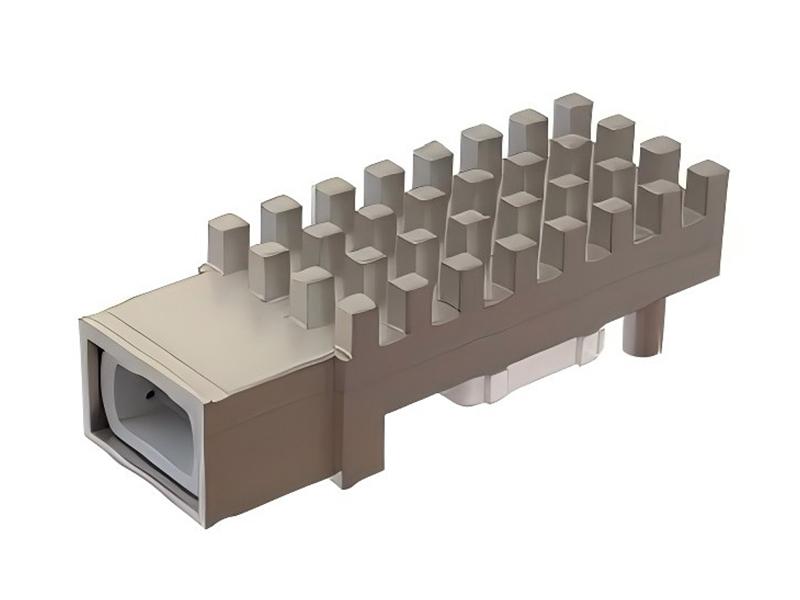

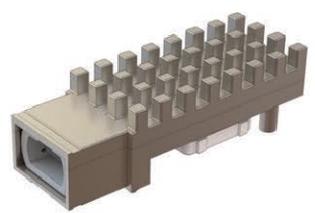

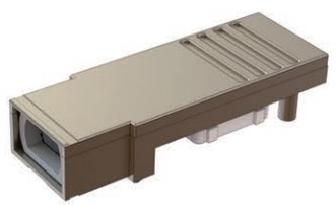

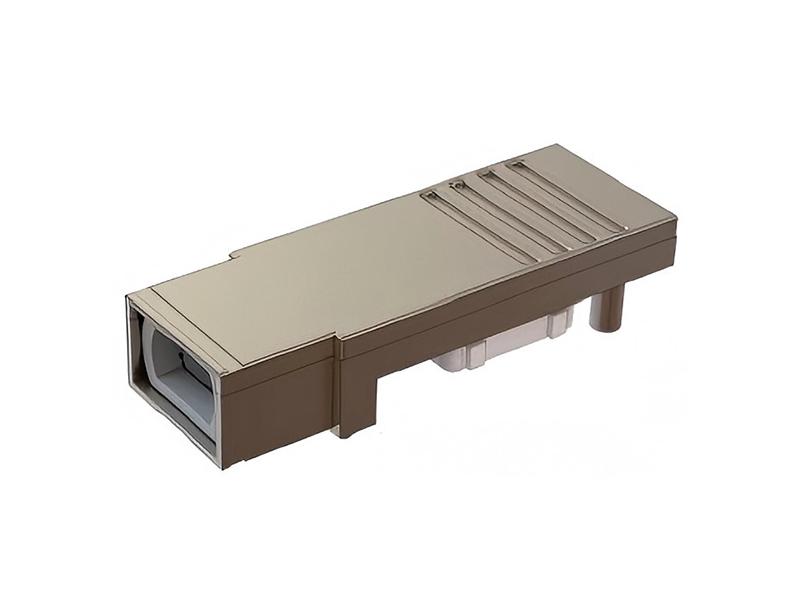

SNAP12 Series Parallel Optical Transceiver Module
Módulo de Transceptor Ótico Paralelo Série SNAP12 Módulo de Transceptor Ótico Paralelo Série SNAP12

Módulo de Transceptor Ótico Paralelo Série SNAP12

O módulo transceptor óptico paralelo da série SNAP12 foi projetado para comunicação de dados de alta velocidade em curtas distâncias e interconexões ópticas paralelas, como painéis ópticos, conexões entre servidor e matriz de armazenamento e sistemas de processamento de radar. Possui baixa radiação eletromagnética e forte capacidade antiparasitária. O módulo está em conformidade com o protocolo SNAP12 MSA, utiliza uma interface elétrica plugável de 10x10 pinos e suporta uma interface de conector óptico MPO padrão. A temperatura de operação varia de -40°C a +85°C, com taxas de transmissão de canal único de 1,25 Gbps a 10,3125 Gbps.

Perguntar agora
  • Detalhes do produto

SNAP12 Series Parallel Optical Transceiver Module





Features



  • Mechanical dimensions compliant with the SNAP12 MSA protocol
  • 10×10Pin pluggable electrical interface and MPO optical connector
  • Low power consumption (<1.8 W)
  • Integrated 850nm VCSEL array on the transmitter side
  • Integrated 850nm photodiode (PD) array on the receiver side
  • I2C serial interface with DDMI (Digital Diagnostic Monitoring Interface)
  • Wide operating temperature range: -40°C to +85°C, excellent parameter consistency
  •

Applications



  • Ethernet and Fibre Channel (FC) optical backplane transmission
  • Server-to-storage array interconnections
  • Radar processing system interconnects



Technical Specifications



Model

Channels

Package

Wavelength

Rate

Tx Power

Rx Sensitivity

Package Structure

Operating Temperature

RSN12R-3GM-85-I

12-channel Receiver

SNAP12

850nm

3.125Gbps

－

≤-16dBm

Structure 1

-40～+85℃

RSN12R-3GM-85A-I

SNAP12

(no heatsink)

850nm

3.125Gbps

－

≤-16dBm

Structure 2

RSN12R-6GM-85-I

SNAP12

850nm

6.25Gbps

－

≤-14dBm

Structure 1

RSN12R-10GM-85-I

SNAP12

(no heatsink)

850nm

10.3125Gbps

－

≤-11dBm

Structure 2

RSN12T-3GM-85-I

12-channel Transmitter

SNAP12

850nm

3.125Gbps

-5～1dBm

－

Structure 3

RSN12T-3GM-85A-I

SNAP12

(no heatsink)

850nm

3.125Gbps

-5～1dBm

－

Structure 4

RSN12T-6GM-85-I

SNAP12

850nm

6.25Gbps

-5～1dBm

－

Structure 3

RSN12T-10GM-85-I

SNAP12

(no heatsink)

850nm

10Gbps

-5～1dBm

－

Structure 4

RSN12-3GM-85-I

4-channel Transceiver

SNAP12

850nm

3.125Gbps

-5～1dBm

≤-16dBm

Structure 5

RSN12-3GM-85A-I

SNAP12

(no heatsink)

850nm

3.125Gbps

-5～1dBm

≤-16dBm

Structure 6

RSN12-6GM-85-I

SNAP12

850nm

6.25Gbps

-5～1dBm

≤-14dBm

Structure 5

RSN12-6GM-85A-I

SNAP12

(no heatsink)

850nm

6.25Gbps

-5～1dBm

≤-14dBm

Structure 6

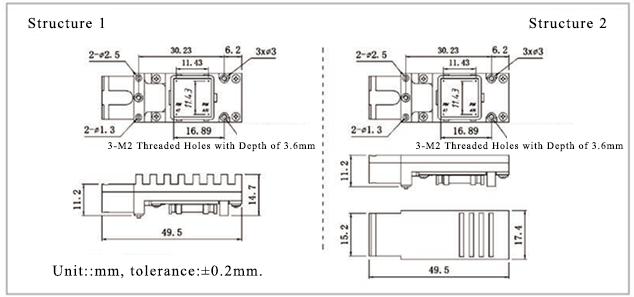

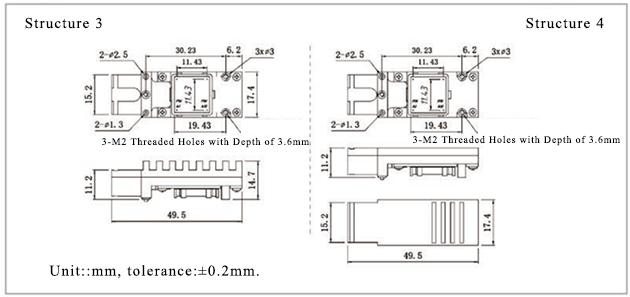

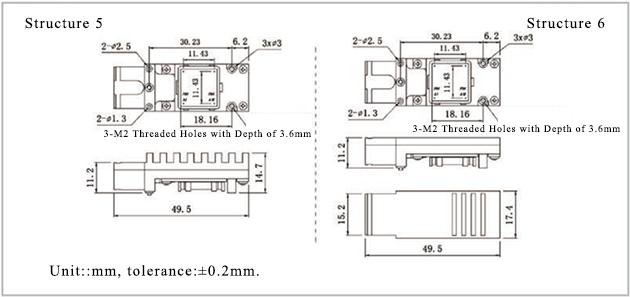

Dimensions





Quer saber sobre este produto?

ENVIAR UM MENSAGEM
Deixe um recado

Se Você está interessado em nossos produtos e quer saber mais detalhes, por favor, deixe uma mensagem aqui, vamos responder você assim que nós puder.

produtos relacionados
10PIN Miniature Single-Channel Optical Module Módulo Ótico Unicanal Miniatura de 10 PINs
The 10PIN miniature single-channel optical module is primarily used in optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, switches, and other digital fiber communication fields. It features a compact size, vibration resistance, and anti-interference capabilities. The module adopts an all-metal structure with a 10PIN pin header as the electrical interface. It integrates a single-channel optical transmitter and receiver, operating at wavelengths of 850nm/1310nm/1550nm. The operating temperature ranges from -40°C to +85°C, supporting single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.
consulte Mais informação
12PIN Mini Single-Channel Optical Module Módulo Ótico Mini Unicanal de 12 PINs
The 12PIN mini single-channel optical module is designed for optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, and switches. It features a 12PIN pin header with an I2C management interface and optimized signal pin design. It operates at wavelengths of 850nm/1310nm/1550nm, with a temperature range of -40°C to +85°C, supporting rates from 1.25Gbps to 10.3125Gbps.
consulte Mais informação

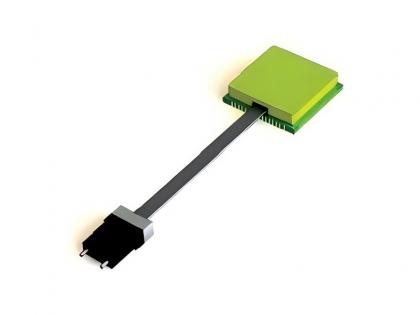

Series Parallel LCC Optical Transceiver Module LCC Series Parallel Optical Transceiver Module
