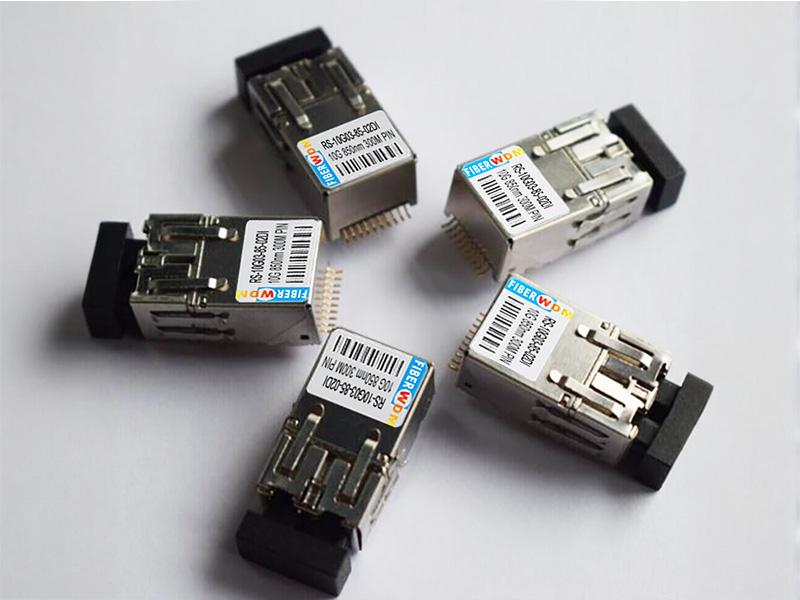

Módulo óptico de 10 pinos multimodo 10G 850 nm de nível industrial
RS-10G03-85-02DI
Descrição do recurso
|
Aplicações
|
Descrição
O módulo transceptor óptico ultracompacto bidirecional de fibra dupla RS-10G03-85-02DI integra os componentes de transmissão e recepção em um invólucro metálico compacto, aumentando significativamente sua resistência à interferência eletromagnética.
A seção do transmissor óptico emprega um LD de alta potência, com os pinos de sinal de transmissão (TD+ e TD-) aderindo ao padrão de interface CML.
A seção do receptor óptico consiste em um fotodiodo PIN, um pré-amplificador com transimpedância e um amplificador limitador, com os pinos de sinal de recepção (RD+ e RD-) também em conformidade com o padrão de interface CML.
O pino de detecção de sinal (SD) segue o nível de interface LVTTL padrão. O módulo pode entrar em modo de economia de energia através do pino de desativação de transmissão (TDIS).
A configuração dos pinos e as dimensões de montagem do módulo são totalmente compatíveis com produtos similares da STRATOS. Pinos funcionais, montagem e formatos podem ser personalizados de acordo com as necessidades do usuário, garantindo flexibilidade na aplicação.
Triagens rigorosas e testes ambientais garantem a confiabilidade e a adaptabilidade do módulo, com resistência à vibração, interferência eletromagnética, umidade e temperaturas extremas. É amplamente adequado para ambientes médicos, de energia, de alta altitude e outros ambientes exigentes.
Com seu tamanho compacto, peso leve e construção toda em metal, o módulo tem apenas 12 mm de altura, facilitando a instalação em placas ou chassis com espaço limitado.
Diagrama de blocos do princípio do módulo
Parâmetro do módulo
Classificações máximas absolutas |
|||||
Parâmetro |
Símbolo |
valor mínimo |
Valor típico |
valor máximo |
unidade |
Temperatura de armazenamento |
TSTG |
-55 | - | +85 | °C |
Temperatura de soldagem |
TSOLD |
- | - |
+260 |
°C |
Tempo de soldagem |
tVENDIDO |
- | - | 5 | S |
Tensão de alimentação |
VCC |
+3 |
- |
+3,6 |
V |
Tensão de entrada de dados |
VI |
-0,5 |
- |
VCC |
V |
Tensão de entrada diferencial (pico a pico) |
DV |
- | - |
2.0 |
V |
Nota: 1. O módulo não pode passar pela máquina de solda por refluxo; 2. Após a soldagem dos pinos, a limpeza não pode ser feita por pulverização, somente com pano. |
Condições de trabalho recomendadas |
|||||
Parâmetro | Símbolo | valor mínimo | Valor típico | valor máximo | unidade |
Temperatura de trabalho |
TA |
-40 |
|
+85 |
°C |
Tensão de alimentação |
VCC |
+3,3 |
V | ||
Transmitir tensão de entrada diferencial (pico a pico) |
DV |
0,2 |
1 | V | |
Enviar tensão de corte |
VTD |
2.0 |
V | ||
Habilitar transmissão de tensão |
VTEN |
0,8 |
V |
||
Correspondência do terminal de recepção de sinal |
Vida real |
50 |
Ohms |

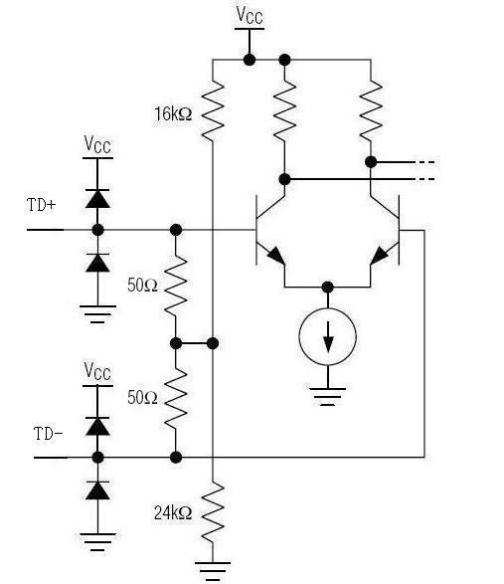

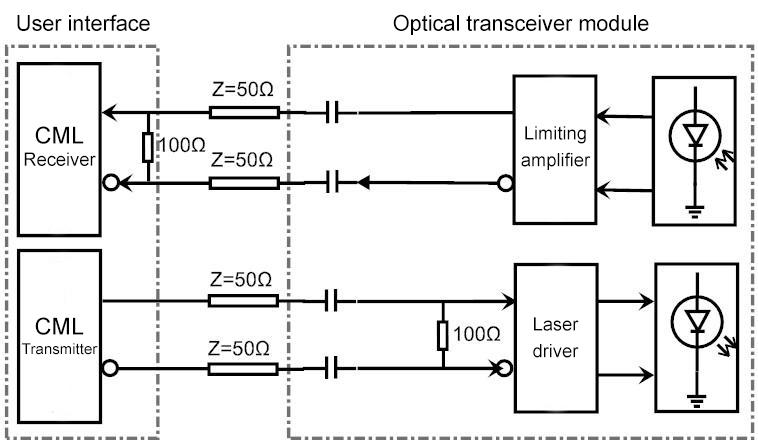

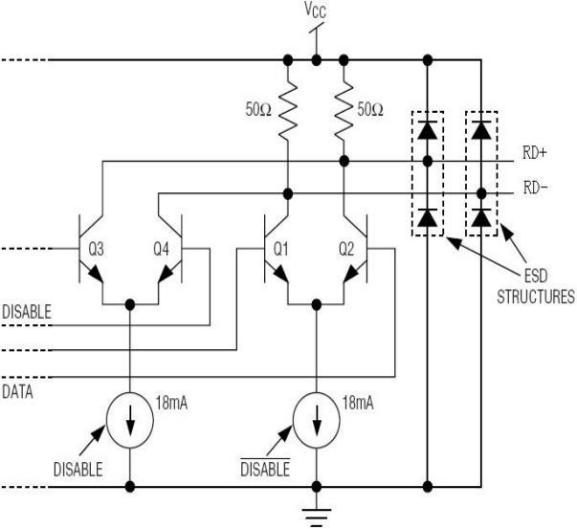

Detalhes da porta de entrada/saída de dados
Desempenho do módulo
Seção de Transmissão Condições de teste: VCCTX = 3,3 V, TA = 25 ° C, taxa do módulo de teste = 10,3125 Gbps, PRBS31 |
|||||
Parâmetro |
Símbolo |
valor mínimo |
Valor típico |
valor máximo |
unidade |
Taxa de dados |
Taxa de bits |
- |
10,3125 Gbps |
- | - |
Potência óptica de saída |
PO |
-5 | - | +1 |
dBm |
Comprimento de onda óptico de saída |
λOUT |
840 | 850 | 860 |
nm |
Taxa de extinção |
Pronto-Socorro |
3 | 5 | - |
dB |
Corrente de entrada |
TPI |
- | 120 | 160 |
mA |
Tempo de subida/queda do sinal óptico (20% a 80%) |
tRF |
- | - | 0,1 |
ns |
Sacudir |
Tj |
- | - | 80 | ps |
Enviar tensão de desligamento |
DV |
2.0 | - |
VCC |
V |
Habilitar transmissão de tensão |
VEN |
- | - | 0,8 | V |
Seção de recepção Condições de teste: VCCRX = 3,3 V, TA = 25 ℃, taxa do módulo de teste = 10,3125 Gbps, PRBS31 |
|||||
Parâmetro |
Símbolo |
valor mínimo |
Valor típico |
valor máximo |
unidade |
Sensibilidade de recepção |
S | - | - | -10 |
dBm |
Sacudir |
Tj |
- | - | 80 |
ps |
Tempo de subida/queda do sinal óptico (20% a 80%) |
tR,F |
- | - | 100 |
ps |
Amplitude de modulação óptica |
OMA |
30 | - | - |
μW |
Faixa de comprimento de onda de entrada óptica |
λIN |
840 | - | 860 |
nm |
Perda de retorno óptico |
ORL |
12 | - | - |
dB |
Corrente de entrada |
TPI |
- | 70 | 120 |
mA |
Tempo de arbitragem de detecção de sinal |
tSDAS |
- |
<10 |
50 |
μs |
Período de tempo limite de detecção de sinal |
TSDDA |
- |
<10 |
50 |
μs |
Nível de arbitragem de falha de detecção de sinal |
SDOFF |
-21 | - | - |
dBm |
Nível de arbitragem de detecção de sinal |
SDON |
- | - | -19 |
dBm |
Atraso na detecção do sinal |
HYS |
2 | - | 4 |
dB |
Saída de dados de recebimento de baixo nível |
VOL-VCC |
-1,810 |
- |
-1,475 |
V |
Receber saída de dados de alto nível |
VOH-VCC |
-1,165 |
- |
-0,880 |
V |
Definição de Pin

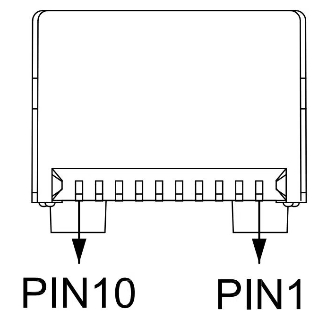

Vista lateral
ALFINETE |
Símbolo |
Tipo |
Descrição |
1 |
TD+ |
CML, Entrada |
Dados de entrada para o terminal de encaminhamento |
2 |
Terra |
Fornecer |
Chão |
3 |
TD- |
CML, Entrada |
Entrada reversa para envio de dados |
4 |
VCCTX |
Fornecer |
Fonte de energia |
5 |
LOS |
LVTTL, Saída |
Perda de sinal de saída |
6 |
TxDIS |
LVTTL, Entrada |
Enviar entrada de sinal de desligamento |
7 |
RD+ |
CML, Saída |
Saída terminal positiva de dados recebidos |
8 |
SDA |
LVTTL,E/S |
Porta de comunicação IIC |
9 |
RD- |
CML, Saída |
Saída de terminal reversa de dados recebidos |
10 |
SCL |
LVTTL,E/S |
Porta de comunicação IIC |
Nota: 2. Se a função TX_DISABLE for usada, o pino TDIS deve ser puxado para a fonte de alimentação para manter um nível alto neste pino; se a função TX_DISABLE não for usada, o pino TDIS deve ser puxado para o aterramento para manter um nível baixo neste pino e não deve ser deixado flutuando, caso contrário, pode causar operação anormal do módulo.

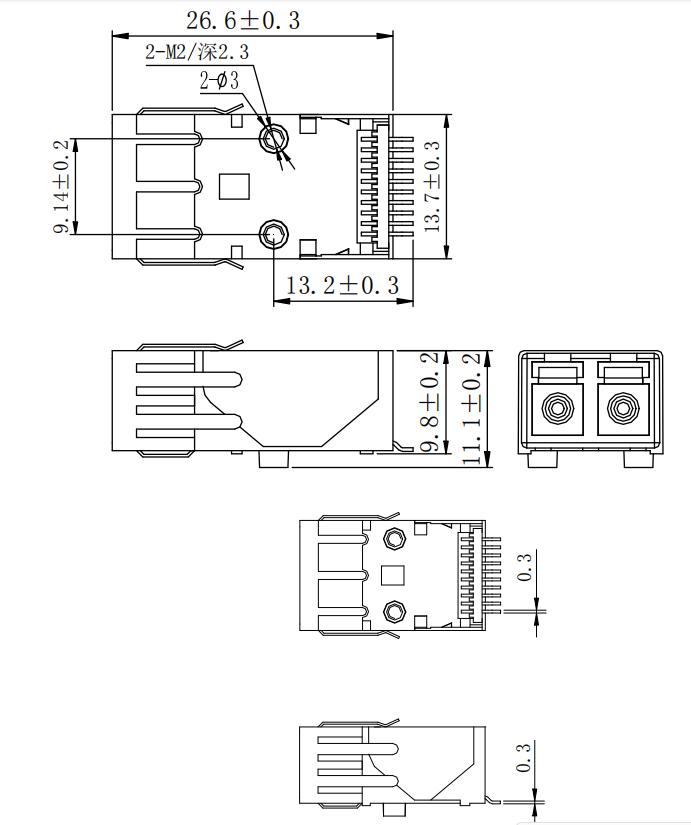

Desenho dimensional (mm)
Diagrama de instalação do módulo (vista superior) (mm)

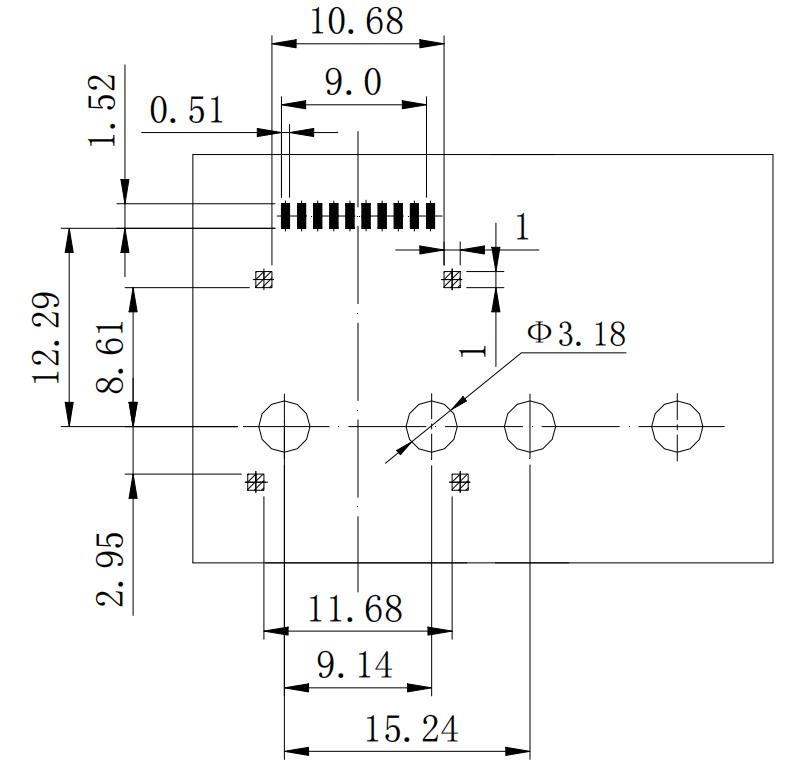

Desenho dimensional de montagem do PCB (nenhuma fiação permitida nas áreas hachuradas mostradas na figura)

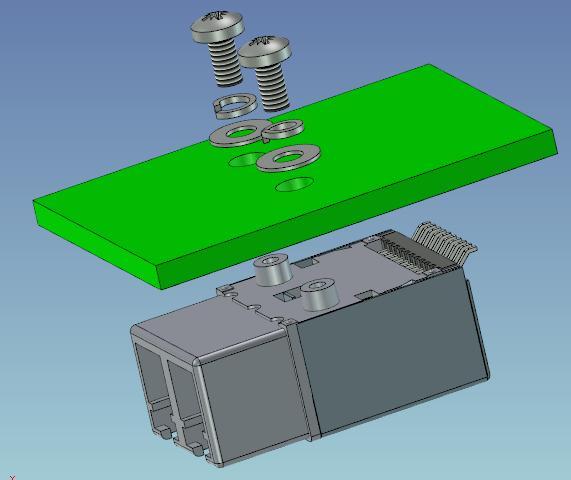

Diagrama de instalação do módulo

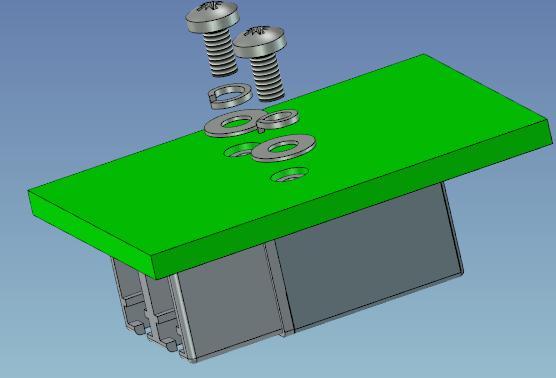

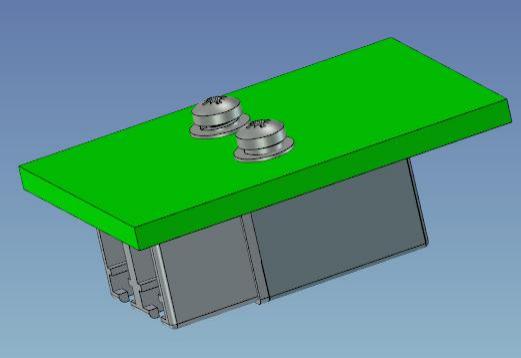

Diagrama de instalação do módulo

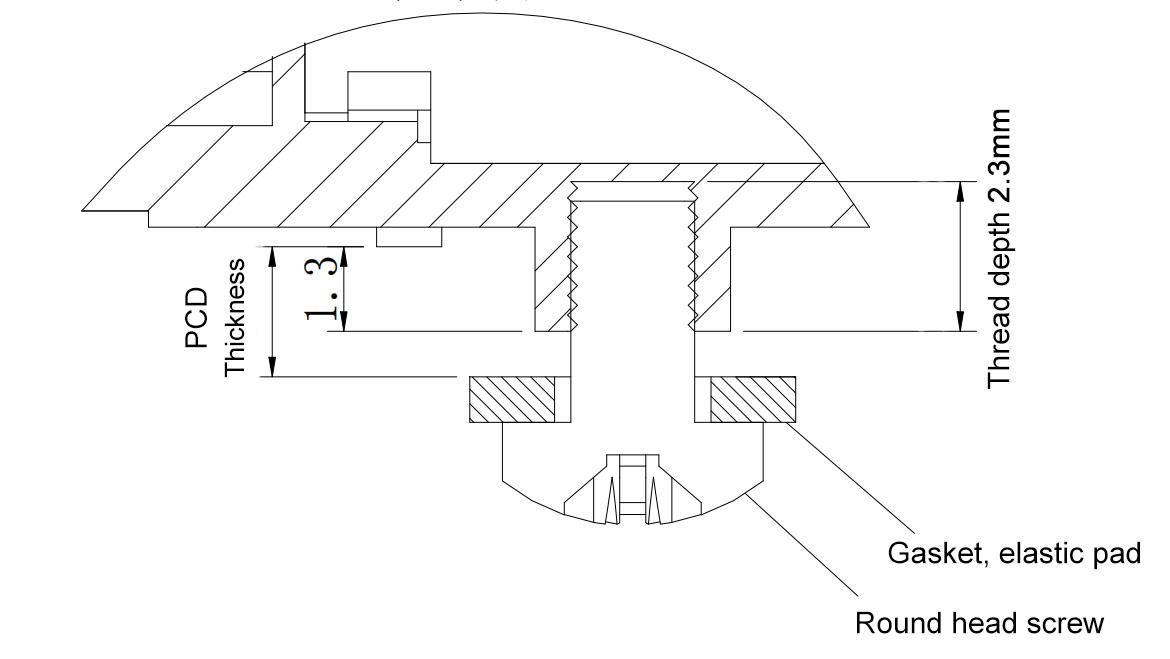

As especificações e quantidades de parafusos, arruelas e arruelas de pressão selecionadas para instalação do módulo podem ser encontradas na Tabela de instalação de parafusos do módulo.
Exemplo: se a espessura do PCB for 2,0 mm, selecione 1 parafuso de cabeça redonda M2x4 mm + 1 arruela φ2 + 1 arruela de pressão φ2 por furo de montagem.
Se a espessura do PCB for 1,6 mm, selecione 1 parafuso de cabeça redonda M2x3 mm + 1 arruela φ2 + 1 arruela de pressão φ2 por furo de montagem.
Mesa de instalação de parafusos de módulo |
|||||||
Não. |
Espessura da placa PCB |
Parafuso |
Máquina de lavar |
arruela de pressão |
|||
especificações |
Qtd. |
especificações |
Qtd. |
especificações |
Qtd. | ||
1 |
1.6 |
Cabeça redonda M2×3mm |
1 |
φ2 |
1 |
φ2 |
1 |
2 | 2.0 |
Cabeça redonda M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
3 | 2.2 |
Cabeça redonda M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
4 | 2,5 |
Cabeça redonda M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
Informações sobre pedidos
Número da peça |
Descrição do produto |
RS-10G03-85-02DI |
Módulo transceptor óptico mini de 10 pinos de nível industrial, multimodo, 850 nm, 300 m, fibra dupla 10G |
