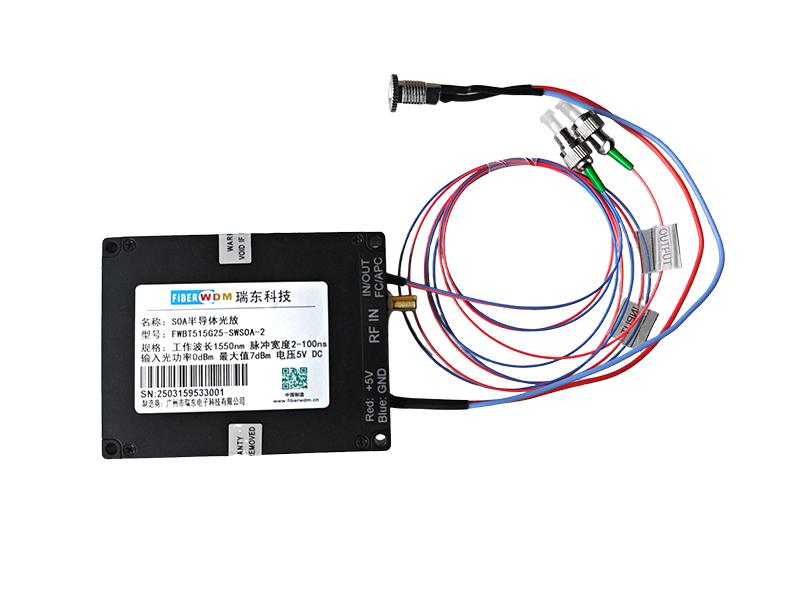

1550nm SOA Optical Pulse Modulation Module
Módulo de modulação de pulso óptico SOA de 1550 nm Módulo de modulação de pulso óptico SOA de 1550 nm

Módulo de modulação de pulso óptico SOA de 1550 nm

O módulo de modulação de pulso desenvolvido pela FiberWDM é um módulo de modulação de pulso estreito que utiliza um modulador eletro-óptico semicondutor como dispositivo de conversão central. Ele é acionado externamente e modulado através de uma interface SMA para o sinal de modulação de entrada. O circuito de acionamento de modulação interno modula a chave eletro-óptica. O módulo apresenta tempo de subida rápido, alta taxa de extinção de pulso, boa estabilidade e facilidade de uso, tornando-o uma alternativa ideal aos moduladores eletro-ópticos e acusto-ópticos tradicionais em diversas aplicações de detecção por fibra óptica.

Pergunte agora Download
  • Detalhes do produto

Módulo de modulação de pulso óptico SOA de 1550 nm Largura de pulso: 2 a 100 ns, Potência de entrada: -30 a 5 dBm, Potência de saída: -5 a 10 dBm, 5 V, FC/APC, 0,9 mm 0,5 m, Tamanho do módulo: 90 x 38,5 x 15 mm

FWBT515G25-SWSOA-2

Características do produto

você A largura do pulso e a taxa de repetição são ajustáveis

você Estrutura compacta

você Alta taxa de extinção

Aplicações

você Comunicação por fibra óptica

você Detecção de fibra óptica.

você LiDAR

Especificações do produto

Parâmetro

Unidade

Mínimo

tipo

Máx.

Comprimento de onda operacional

nm

 -

1550

 -

Potência óptica de entrada

dBm

-30

 0 5

Potência óptica de saída

dBm

-5

 - 10

Largura de pulso

ns

 2 - 100

Corrente de pulso de entrada @1

mA

 0 - 350

Frequência de modulação

KHz

 0,1 - 1000

Potência de pico de saída

mW

 - 10 30

Tempo de subida/descida

ns

 - 3 6

Taxa de extinção de modulação (nível alto/baixo)

dB

 60 - -

Taxa de Extinção de Desligamento Óptico

dB

 - 55 -

Faixa de temperatura operacional

°C

-5

 - 55

Faixa de temperatura de armazenamento

°C

-40

 - 85

Tipo de fibra

 -

SM ou PM

 - -

Tensão de alimentação

VDC

 5

Sinal de modulação de entrada

 -

Sinal de pulso TTL

Dimensões

milímetros

90x38,5x15

Protocolo de Comunicação

 -

RS485

Modo de operação

 -

Gatilho externo

Nota 1:A corrente máxima de pulso de entrada não deve exceder 350 mA, caso contrário, o dispositivo poderá ser danificado.

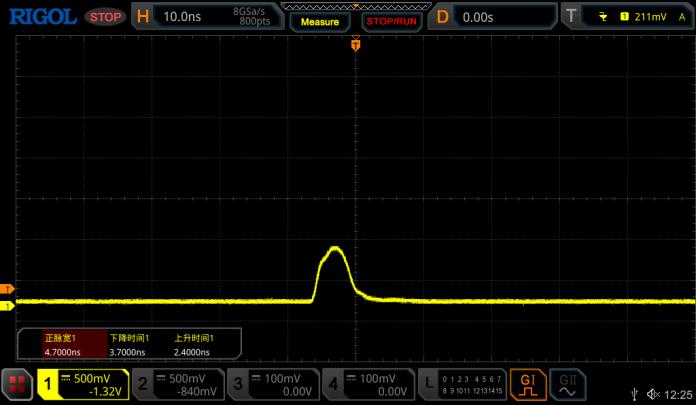

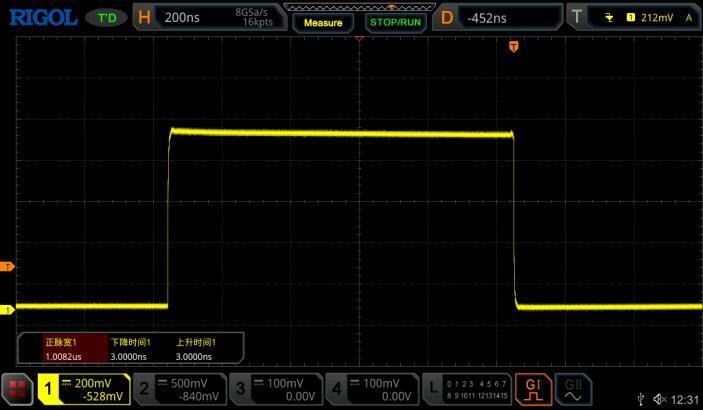

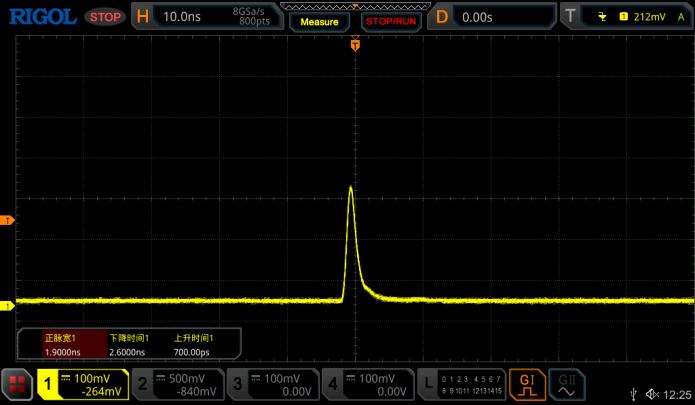

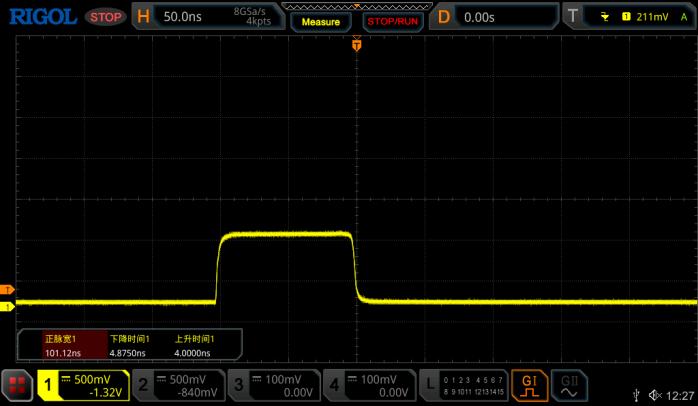

Forma de onda de pulso

Informações para pedidos

PN

Descrição

FWBT515G25-SWSOA-2

Módulo de modulação de pulso óptico SOA de 1550 nm com largura de pulso de 2 a 100 ns, faixa de potência de entrada de -30 a 5 dBm, faixa de potência de saída de -5 a 10 dBm, tensão de 5 V, conector FC/APC, 0,9 mm, fibra de 0,5 m e tamanho do módulo de 90 x 38,5 x 15 mm
