Características
Baixo custo inigualável
Baixas distorções ópticas
Isolamento alto
Alta fiabilidade
Caminho óptico livre de epóxi
Formulários
Bloqueio de Canal
Adicionar/Soltar configurável
Monitoramento do sistema
Instrumentação

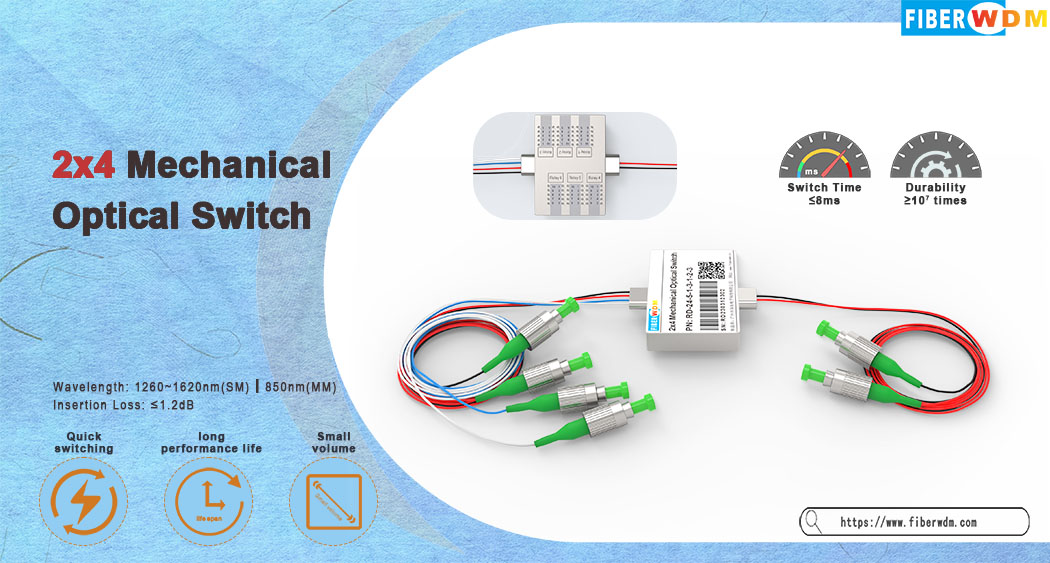

2x4 Mechanical Optical Switch
The 2x4 Mechanical Fiber Optical switch connects optical channels by directing or blocking an incoming optical signal into the output fiber. This is achieved using a patent pending opto-mechanical configuration and activated via an electrical control signal. A latching version preserves the selected optical path after the drive signal has been removed, while the non-latching versions default to either the open or closed state when power is removed. The switch has integrated electrical position sensors. The new material based advanced design significantly reduces moving part position sensitivity, offering unprecedented high stability as well as unmatched low cost
Specifications
| Operating Wavelength |
1260~1620nm (SM) 850nm(MM) |
Insertion Loss |
≤1.2dB |
| Wavelength Dependent Loss |
≤0.25dB |
Polarization Dependent Loss |
≤0.05dB |
| Perda dependente de temperatura |
≤0,25dB |
Perda de retorno |
SM≥50dB MM≥30dB |
| conversa cruzada |
SM≥55dB MM≥35dB |
Hora de Troca |
≤8ms |
| Repetibilidade |
≤±0,02dB |
Durabilidade |
≥107 vezes |
| Tensão operacional |
3 ou 5V |
Tipo de interruptor |
Sem Trava/Trava |
| Temperatura de operação |
－20~＋70℃ |
Temperatura de armazenamento |
－40~＋85℃ |
| Potência óptica |
≤500mW |
Dimensão |
52,7L×37,2L×10,0A mm |
Configurações de pinos
| Tipo |
Estado |
Acionamento Elétrico |
Sensor de estado |
||||||
| 2×4 |
Pino 1 |
Pino 5 |
Pino 6 |
Pino 10 |
Pino 2-3 |
Pino 3-4 |
Pino 7-8 |
Pino 8-9 |
|
| Travamento |
0 |
-- |
-- |
GND |
V＋ |
Fechar |
Abrir |
Abrir |
Fechar |
| 1 |
V＋ |
GND |
-- |
-- |
Abrir |
Fechar |
Fechar |
Abrir |
|
| Não trava |
0 |
-- |
-- |
-- |
-- |
Fechar |
Abrir |
Abrir |
Fechar |
| 1 |
V＋ |
-- |
-- |
GND |
Abrir |
Fechar |
Fechar |
Abrir |
|
| NÃO. |
Rota óptica |
Retransmissão |
|||||
| 1 |
2 |
3 |
4 |
5 |
6 |
||
| 1 |
A-1、B-2 |
0 |
0 |
0 |
1 |
0 |
1 |
| 2 |
A-1、B-3 |
1 |
1 |
0 |
1 |
1 |
1 |
| 3 |
A-1、B-4 |
1 |
1 |
0 |
1 |
1 |
0 |
| 4 |
A-2、B-1 |
0 |
1 |
0 |
1 |
0 |
1 |
| 5 |
A-2、B-3 |
1 |
1 |
1 |
1 |
1 |
1 |
| 6 |
A-2、B-4 |
1 |
1 |
1 |
0 |
1 |
1 |
| 7 |
A-3、B-1 |
0 |
0 |
1 |
1 |
1 |
1 |
| 8 |
A-3、B-2 |
0 |
1 |
1 |
1 |
1 |
1 |
| 9 |
A-3、B-4 |
1 |
1 |
1 |
0 |
0 |
1 |
| 10 |
A-4、B-1 |
0 |
0 |
1 |
1 |
1 |
0 |
| 11 |
A-4、B-2 |
0 |
1 |
1 |
1 |
1 |
0 |
| 12 |
A-4、B-3 |
1 |
1 |
1 |
0 |
0 |
0 |

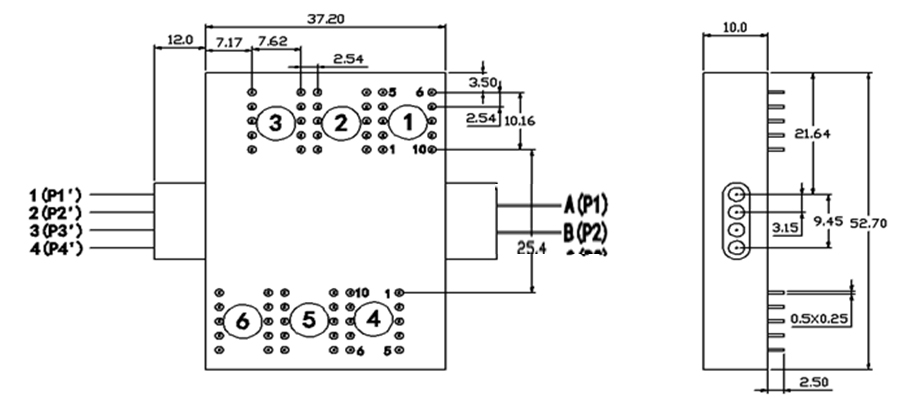

Dimensões Mecânicas (Unidade:mm)

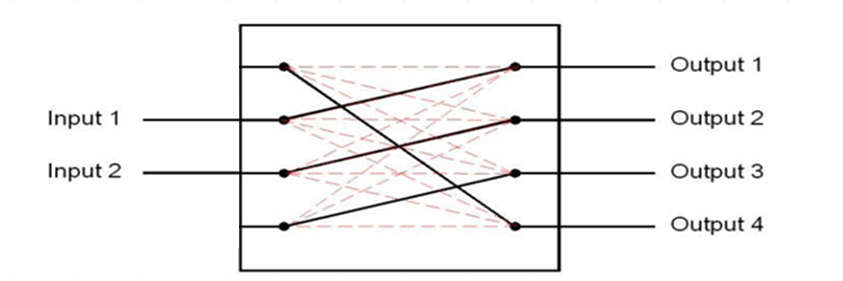

Rota óptica
Informações sobre pedidos
| RD-FSW |
-2x4- |
-Comprimento de onda- |
-Tipo de interruptor- |
-Tensão- |
-Tipo de fibra- |
-Pacote- |
-Comprimento da fibra- |
-Conector- |
| |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Especial＝0 |
Travamento＝1 Sem travamento＝2 Especial＝0 |
3V=3 5V=5 Especial＝0 |
SM28=1 50/125=5 62,5/125=6 Especial＝0 |
Fibra nua = 1 tubo de 900um = 3 Especial＝0 |
0,25m=1 0,5m=2 1,0m=3 Especial＝0 |
Nenhum=1 FC/PC=2 CF/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Dúplex LC=8 Especial＝0 |
