Em meio à transformação digital, a demanda por redes de comunicação de alta velocidade, confiáveis e flexíveis é sem precedentes. As Redes Ópticas Passivas (PON) são um pilar da infraestrutura moderna, suportando aplicações que vão desde banda larga residencial até redes corporativas. Para atender às crescentes necessidades de largura de banda e redes preparadas para o futuro, a integração de WDM 4CH com GPON, XGS-PON, Vídeo RF e OTDR oferece uma solução abrangente, maximizando o uso da fibra e impulsionando a capacidade do serviço.
4CH WDM GPON XGS-PON RF Vídeo e Plug-in OTDR LGX Box 215*150*20MM
Vídeo RF
Características: A tecnologia de vídeo RF permite a transmissão de sinais de vídeo analógicos por fibra óptica, possibilitando a entrega de conteúdo de vídeo de alta qualidade. É frequentemente usada em conjunto com tecnologias PON para fornecer serviços de vídeo integrados.
Cenários de Aplicação: O vídeo RF é comumente utilizado em redes de TV a cabo, serviços de vídeo sob demanda e outras aplicações onde a transmissão de vídeo de alta qualidade é essencial. Ele pode ser perfeitamente integrado a redes PON para oferecer uma solução abrangente para serviços de dados e vídeo.
OTDR (Refletômetro Óptico de Domínio de Tempo)
Características: OTDR é uma ferramenta usada para diagnóstico e manutenção de falhas em redes de fibra óptica, capaz de detectar quebras, perdas e pontos de reflexão na fibra.
Cenários de aplicação: É amplamente utilizado na instalação, manutenção e solução de problemas de redes de fibra óptica, garantindo a confiabilidade e o desempenho da rede.
Vantagens
Aplicativo
Painel de produtos

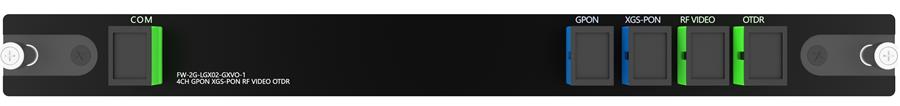

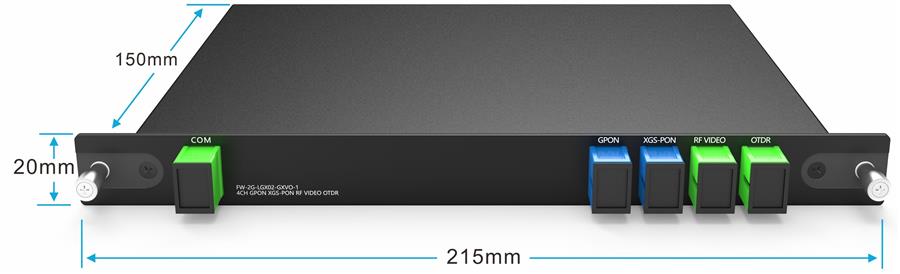

4CH WDM GPON XGS-PON RF Vídeo e OTDR, PON SC/UPC, COM RF Vídeo OTDR SC/APC Plug-in LGX Box 215*150*20MM

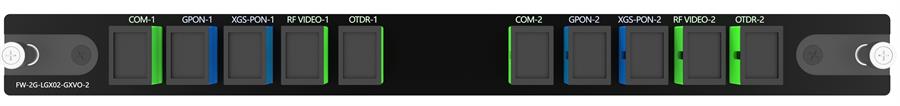

2X4CH WDM GPON XGS-PON RF Vídeo e OTDR, PON SC/UPC, COM RF Vídeo OTDR SC/APC Plug-in LGX Box 215*150*20MM

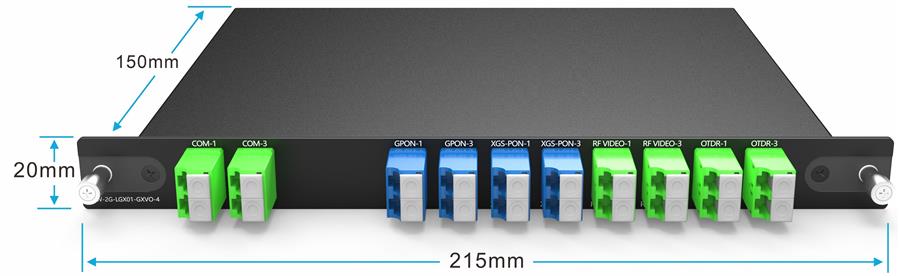

4X4CH WDM GPON XGS-PON RF Vídeo e OTDR, PON LC/UPC, COM RF Vídeo OTDR LC/APC Plug-in LGX Box 215*150*20MM
Especificações
|
Parâmetro |
Especificação |
Unidade |
|
|

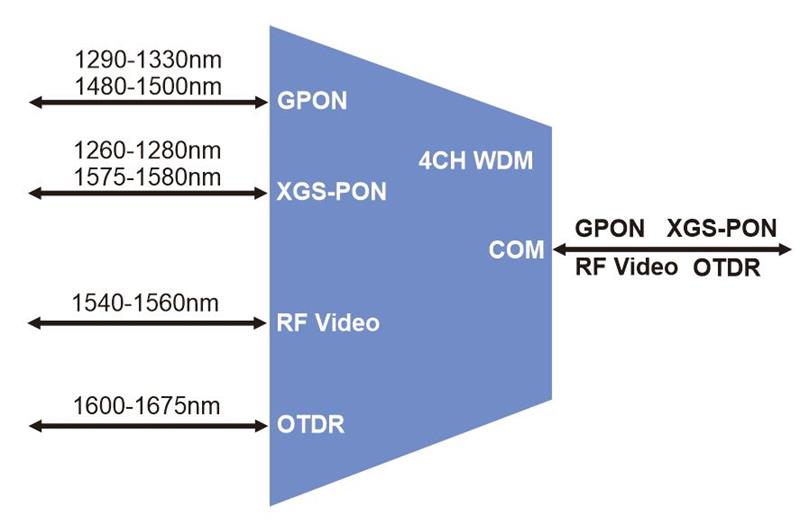

Passa-banda |
GPON |
1290-1330/1480-1550 |
nm |
|
XGS-PON |
1260-1280/1575-1580 |
nm |
|
|
RF-Vídeo |
1540-1560 |
nm |
|
|
OTDR |
1600-1675 |
nm |
|
|
Perda de inserção |
COM - GPON |
<0,9 |
dB |
|
COM - XGS-PON |
<1,1 |
dB |
|
|
COM - Vídeo RF |
<1,3 |
dB |
|
|
COM - OTDR |
<1,5 |
dB |
|
|
Isolamentos de comprimento de onda |
COM - GPON |
>30 |
dB |
|
COM - XGS-PON |
>30 |
dB |
|
|
COM - Vídeo RF |
>30 |
dB |
|
|
COM - OTDR |
>30 |
dB |
|
|
Uniforme |
<0,8 |
dB |
|
|
Perda de Retorno |
>55 |
dB |
|
|
Diretividade |
>55 |
dB |
|
|
PDL (Perda Dependente de Polarização) |
<0,3 |
dB |
|
|
(Dispersão do Modo de Polarização) |
<0,2 |
ps | |
|
Transmissão de energia óptica |
<300 |
mW |
|
|
Temperatura de operação |
-40 a +85 |
°C |
|
|
Umidade relativa de operação |
5 a 90 |
% UR |
|
|
Temperatura de armazenamento |
-40 a +85 |
°C |
|
|
Umidade relativa de operação |
5 a 90 |
% UR |
|
|
Peso líquido |
Caixa LGX: 0,5KG Rack 1U de 2 slots: 2,5 kg |
KG | |
|
Dimensões |

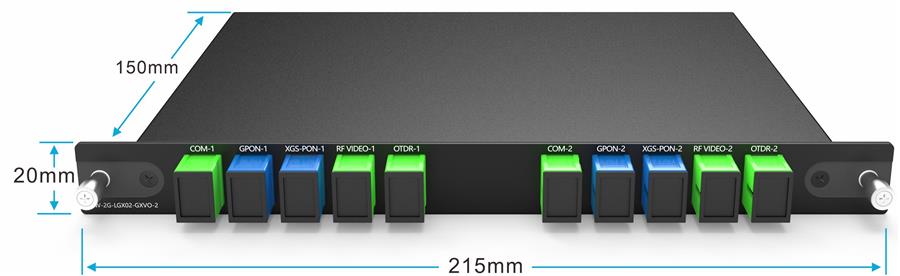

Caixa LGX: 215*150*20mm Rack 1U: 440*160*44 mm |
milímetros | |
|
Perda de inserção inclui WDL, TDL e PDL COM dois conjuntos de conectores acoplados em ambas as extremidades. |
|||
Informações do pacote

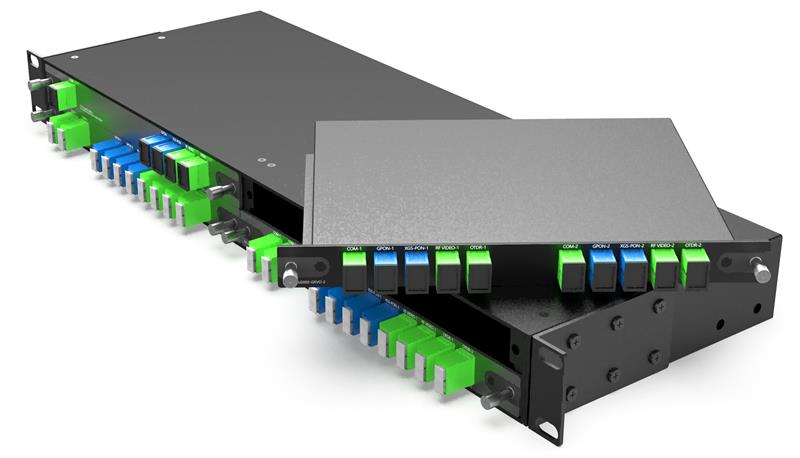

LGX BOX Plug in Rack 1U de 4 Slots
4 canais WDM
2x4 canais WDM
4x4 canais WDM
Rack 1U de 4 slots para LGX BOX
Informações do pedido
|
Número do produto |
Descrição do produto |
|
FW-2G-LGX02-GXVO-1 |
4CH WDM GPON XGS-PON RF Vídeo e OTDR, PON SC/UPC, COM RF Vídeo OTDR SC/APC Plug-in LGX Box 215*150*20MM |
|
FW-2G-LGX02-GXVO-2 |
2x4CH WDM GPON XGS-PON RF Vídeo e OTDR, PON SC/UPC, COM RF Vídeo OTDR SC/APC Plug-in LGX Box 215*150*20MM |
|
FW-2G-LGX01-GXVO-4 |
4x4CH WDM GPON XGS-PON RF Vídeo e OTDR, PON LC/UPC, COM RF Vídeo OTDR LC/APC Plug-in LGX Box 215*150*20MM |
|
1U02-4LGX |
Rack 1U de 19” polegadas com 4 slots para caixa Plug-in LGX, 440*160*44mm |
Observação: oferecemos suporte para design personalizado. Entre em contato conosco por e-mail.
