Placa do módulo de compensação de dispersão DCM 10~100KM DCM
DCM é a fibra óptica de dispersão negativa, que é um novo tipo de fibra óptica monomodo projetada para fibra óptica monomodo padrão G.652& G.655; a dispersão da fibra óptica G.652 nas proximidades do comprimento de onda de 1550 nm é positiva (17-20) ps/nm (km) e a dispersão da fibra óptica padrão G.655 nas proximidades do comprimento de onda de 1550 nm é positiva (4-6 ) ps/nm (km), com inclinação de dispersão positiva. Portanto, precisamos adicionar fibra de compensação de dispersão com dispersão negativa na fibra óptica para realizar a compensação de dispersão e garantir que a dispersão total de toda a linha de fibra óptica seja próxima de zero. Assim, alta velocidade, grande capacidade e comunicação de longa distância podem ser realizadas.

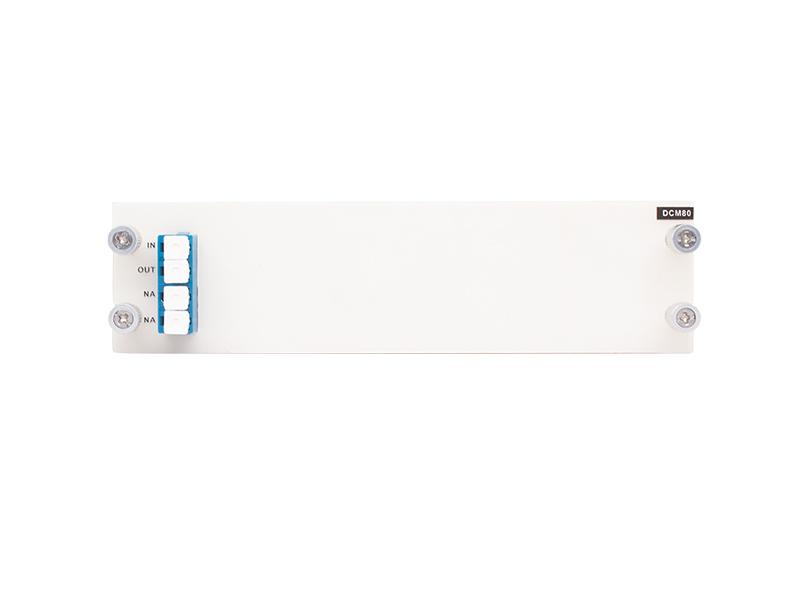

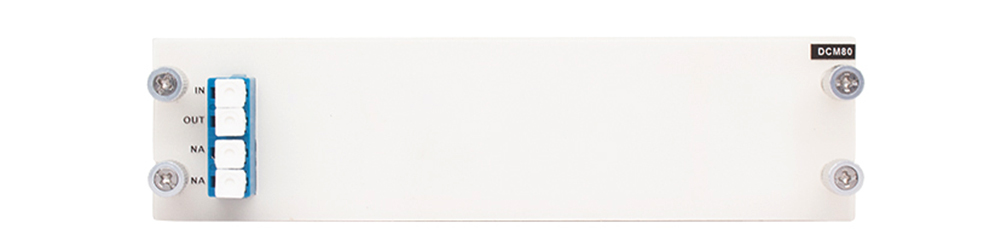

Painel do produto
Princípio de Compensação de Dispersão
A dispersão é uma das propriedades de transmissão da fibra óptica, e o sinal do pulso óptico será ampliado no tempo após a transmissão na fibra por uma distância, o que produz interferência inter-símbolo, aumentando assim a taxa de erro e afetando a qualidade da comunicação.
Especificação do produto
Modelo do produto |
DCM20 |
DCM40 |
DCM60 |
DCM80 |
DCM100 |
Distância de compensação equivalente G.652 |
20km |
40km |
60km |
80km |
100km |
Dispersão de comprimento de onda de 1545 nm (ps/nm) |
-340±20 |
-670±30 |
-1000±40 |
-1340±50 |
-1670±60 |
Inclinação de dispersão relativa de comprimento de onda de 1545nm |
0,004±20%(nm-1) |
||||
Perda de inserção |
≤3,6 dB |
≤4,8 dB |
≤6,8 dB |
≤8,7 dB |
≤9,7 dB |
Dispersão do modo de polarização |
≤0,6 ps |
≤0,9 ps |
≤1 ps |
≤1 ps |
≤1 ps |
Potência óptica nominal de entrada de onda única |
≤0 dBm |
