Para atender à demanda dos clientes nacionais por produtos fotodetectores (PD) de alta velocidade totalmente localizados, a Fiberwdm desenvolveu dois produtos de PD de alta velocidade com larguras de banda superiores a 18 GHz e 40 GHz após quase 2 anos de P&D e otimização. O PD de 18 GHz tem um tempo de subida inferior a 20 ps, e o PD de 40 GHz tem um tempo de subida inferior a 8,5 ps. Sua responsividade não é inferior à de produtos similares importados da Finisar, Thorlabs, etc., e a oscilação da cauda também é bem controlada.
Esta série de detectores de alta velocidade não inclui um Amplificador de Transimpedância (TIA) e apresenta ruído extremamente baixo. Pode ser usada para testar sistemas de comunicação de alta velocidade e sistemas de laser de femtossegundo, além de ser um produto totalmente localizado e econômico.
A fonte de alimentação linear desenvolvida independentemente pela Fiberwdm pode atender totalmente aos requisitos de detectores de alta velocidade em aplicações de pesquisa científica.
Detectores de alta velocidade HSPD4018 e HSPD4040
Instruções de uso
1.1 Descrição da aparência e da interface
A aparência do módulo é mostrada abaixo:

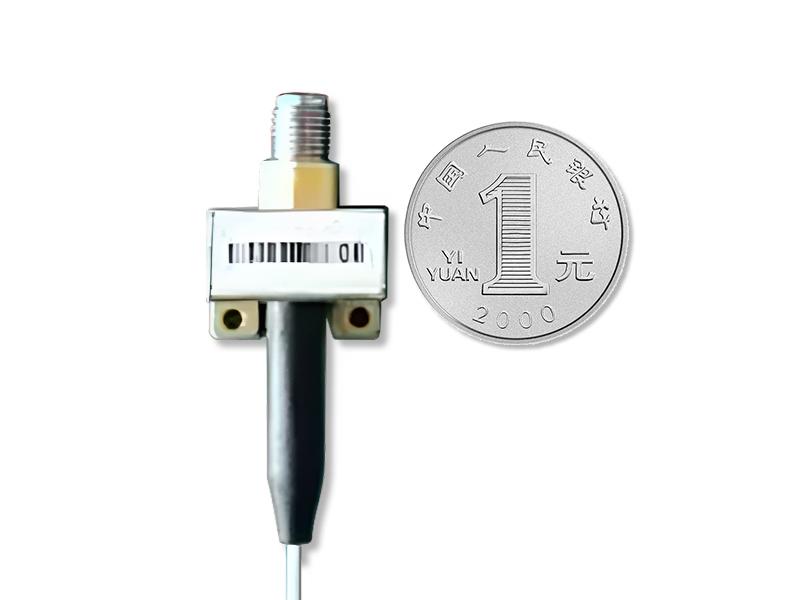

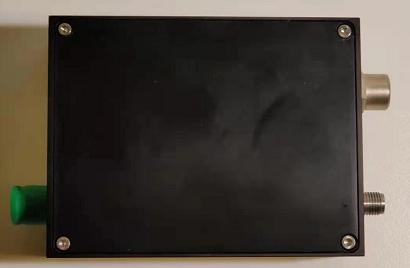

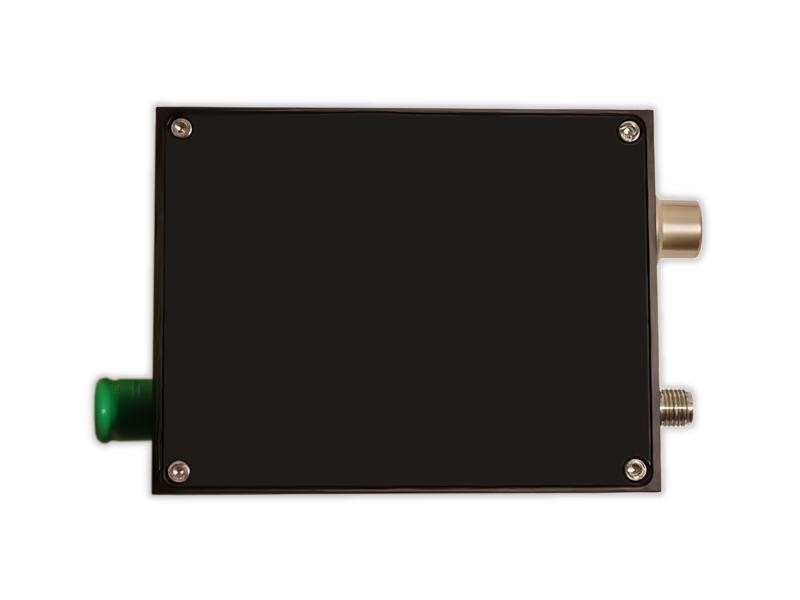

Figura 2-1 Aparência do módulo detector (esquerda), PD nu de alta velocidade (direita)
1.2 Especificações elétricas
1. Interface de saída: SMA (fêmea) ou 2,92 mm
2. Faixa de resposta espectral: 1000 nm–1700 nm
3. Responsividade do detector: >0,7A/W @1550nm
4. Cuidado: Não exceda a potência óptica de saturação para entrada óptica.
2 Parâmetros de desempenho
2.1 Parâmetros de teste para detectores de alta velocidade (HSPD4018, HSPD4040)
Modelo |
HSPD4018 |
HSPD4040 |
Faixa de comprimento de onda |
1000 nm - 1700 nm |
1000 nm - 1700 nm |
Largura de banda de corte de 3 dB |
18 GHz |
>40 GHz |
Ganho de conversão |
35 V/W |
35 V/W |
Potência óptica de saturação |
10mW |
10mW |
Tempo de subida (10%–90%) |
<20ps |
<8,5ps |
Responsividade máxima típica |
>0,7 A/W a 1550 nm |
>0,7 A/W a 1550 nm |
Coeficiente de reflexão de saída (S22) |
<-2dB |
<-2dB |
Planicidade de amplitude |
<±2dB |
<±2dB |
Saída Máxima |
0,35 V |
0,5 V |
Potência máxima de incidente |
30mW |
30mW |
Material/Tipo do Detector |
EmGaAs/PIN |
EmGaAs/PIN |
Temperatura de operação |
-40℃~85℃ |
-40℃~85℃ |
Entrada óptica |
FC/PC ou FC/APC |
FC/PC ou FC/APC |
Saída elétrica |
SMA ou 2,92 mm |
SMA ou 2,92 mm |
Fonte de energia |
+12 V/100 mA |
+12 V/100 mA |
Figura 3-1 Resumo do desempenho elétrico

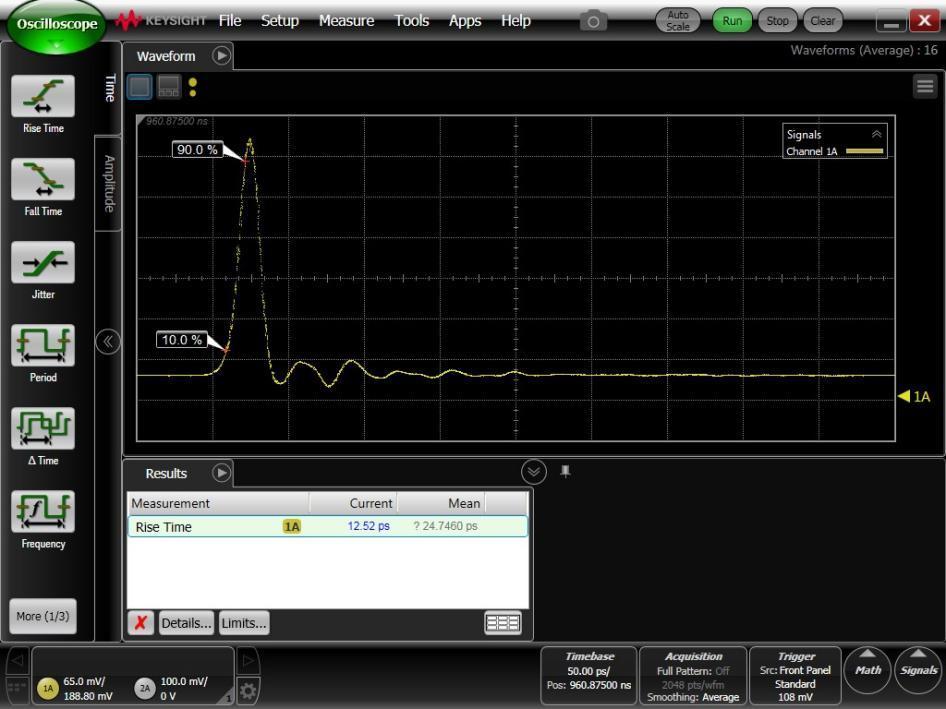

Figura 3-2 Curva de resposta de pulso HSPD4018

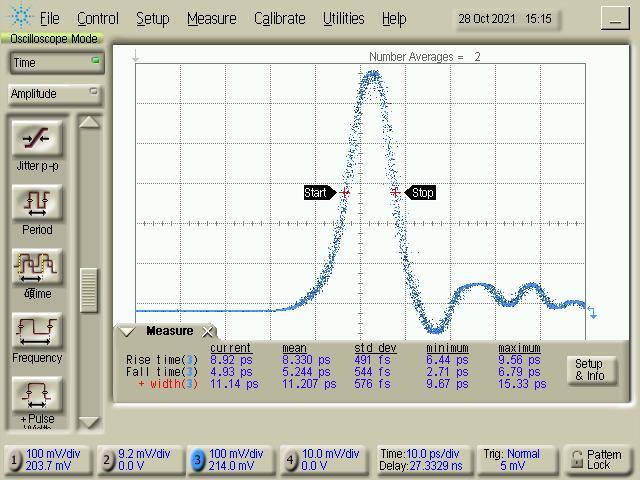

Figura 3-3 Curva de resposta de pulso
Diagrama de dimensão mecânica do detector de alta velocidade

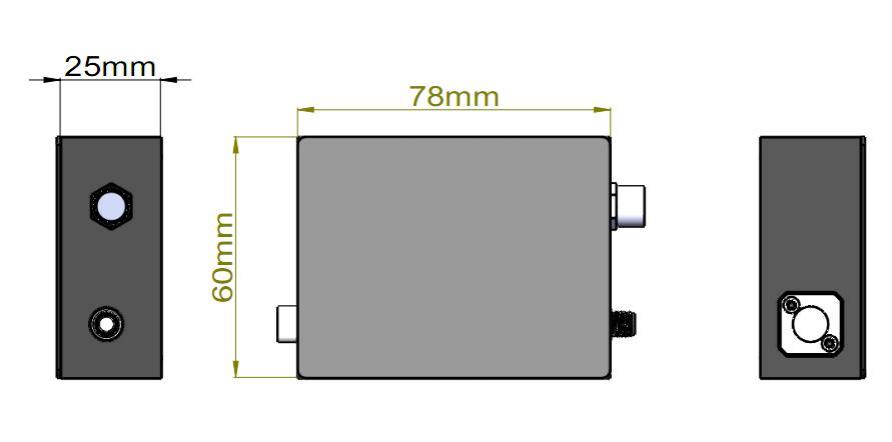

Figura 4-1 Diagrama das dimensões mecânicas do módulo detector de alta velocidade

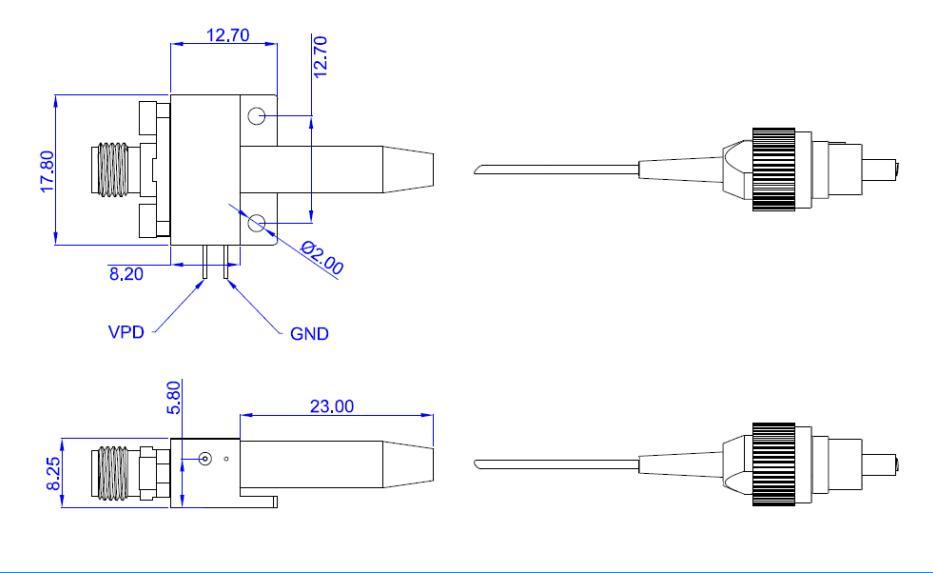

Figura 4-2 Dimensões mecânicas do PD de alta velocidade
