Detector de alta velocidade com amplificação

Para atender à demanda dos clientes nacionais por produtos fotodetectores (PD) de alta velocidade totalmente localizados, a Fiberwdm desenvolveu dois produtos de PD de alta velocidade com larguras de banda superiores a 18 GHz e 40 GHz após quase 2 anos de P&D e otimização. O PD de 18 GHz tem um tempo de subida inferior a 20 ps, e o PD de 40 GHz tem um tempo de subida inferior a 8,5 ps. Sua responsividade não é inferior à de produtos similares importados da Finisar, Thorlabs, etc., e a oscilação da cauda também é bem controlada. Esta série de detectores de alta velocidade não inclui um Amplificador de Transimpedância (TIA) e apresenta ruído extremamente baixo. Pode ser usada para testar sistemas de comunicação de alta velocidade e sistemas de laser de femtossegundo, além de ser um produto totalmente localizado e econômico. A fonte de alimentação linear desenvolvida independentemente pela Fiberwdm pode atender totalmente aos requisitos de detectores de alta velocidade em aplicações de pesquisa científica.

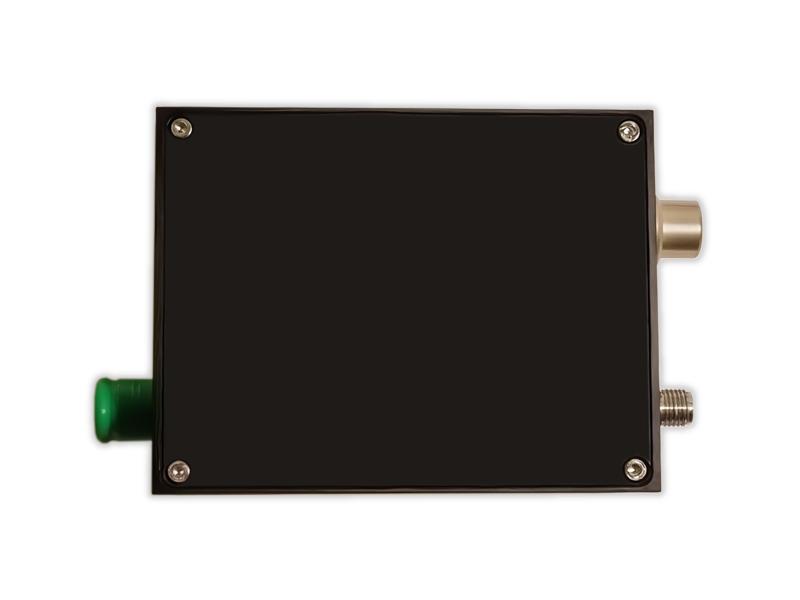

O módulo detector de alta velocidade HSPD4040 foi projetado para aplicações digitais e analógicas. O módulo contém um fotodiodo PIN de InGaAs cujo comprimento de onda de resposta abrange 1250 a 1650 nm e os componentes eletrônicos necessários para sua correspondência. O HSPD4040 pode fornecer largura de banda de até 40 GHz. O módulo opera em +5 V. Ele atende a uma entrada de fibra óptica monomodo padrão de 9/125 μm. A porta de saída de RF é um conector de 2,92 mm com impedância de 50 ohms. O HSPD4040 é hermeticamente selado e pesa menos de 20 gramas. Possui certificação ROHS 2.0.

Características Alta velocidade de estado sólido Alta estabilidade, alta confiabilidade Livre de epóxi no caminho óptico Travamento à prova de falhas Formulários Equipamento aeroespacial Adicionar/Soltar configurável Monitoramento do sistema Sistema de detecção
