O RSFP56-50G-LR é um transceptor SFP56 de 50 Gb/s baseado em laser DFB de 1310 nm. Ele foi projetado para transmitir e receber dados ópticos em fibras monomodo a distâncias de até 10 km. O transceptor é compatível com as normas SFF-8472, SFF-8402, SFF-8432 e partes aplicáveis da SFF-8431. Funções de diagnóstico digital estão disponíveis através de uma interface serial de 2 fios, conforme especificado na norma SFF-8472.

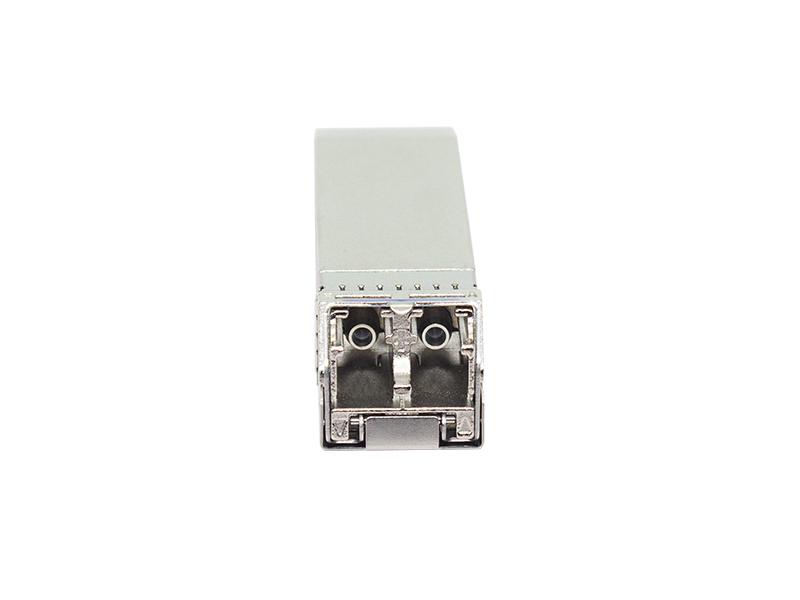

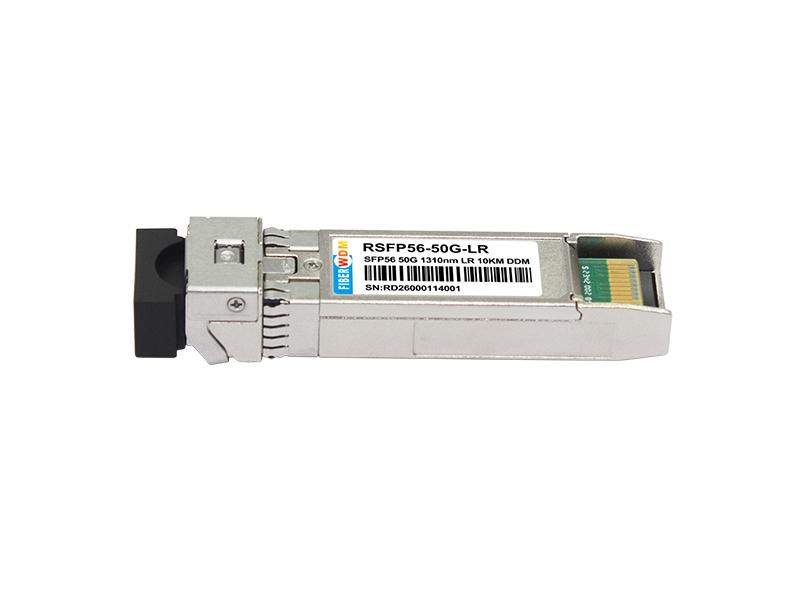

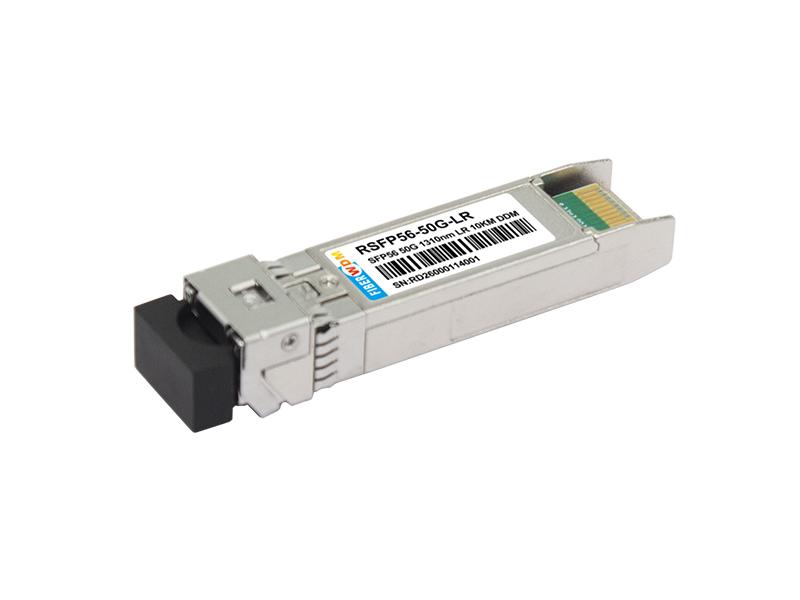

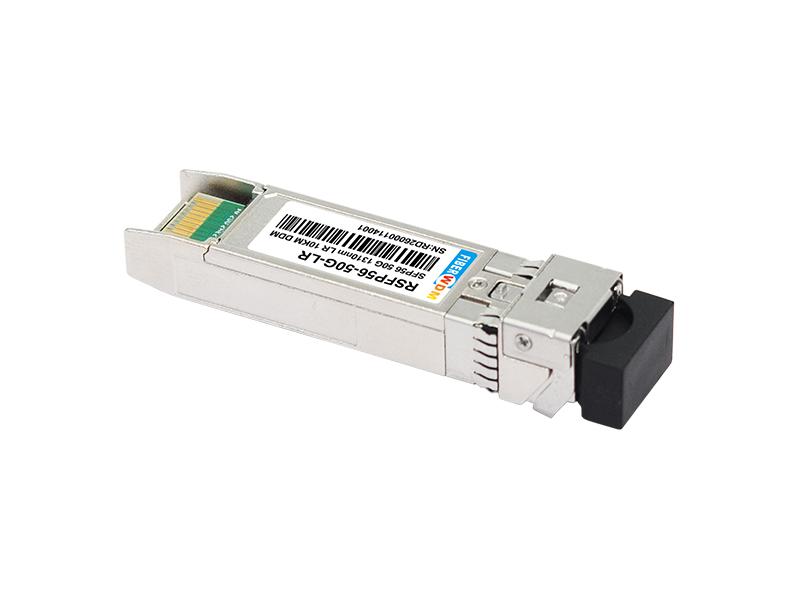

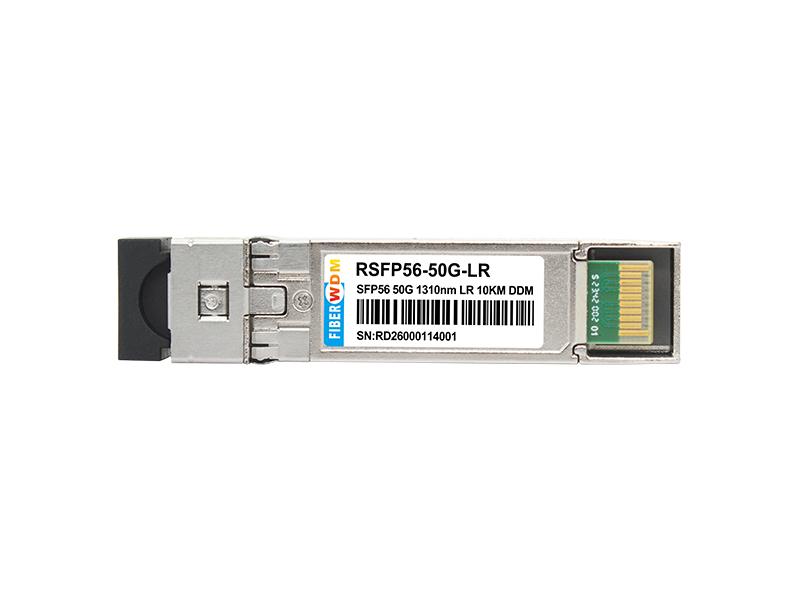

Transceptor SFP56 50G 1310nm LR 10KM DDM RSFP56-50G-LR
DEFINIÇÃO DE PORTAS ÓPTICAS
| NÃO. | Parâmetro | Símbolo | Unidade | Mín. | Tipo. | Máx. | Observação |
| Transmissor | |||||||
| 3.1 | Comprimento de onda central | λ | nm | 1295 | 1310 | 1325 | |
| 3.2 | Largura Espectral | -20dB | nm | 1 | ||||
| 3.3 | Taxa de supressão do modo lateral | SMSR | dB | 30 | |||
| 3.4 | Potência média de lançamento | dBm | -4,5 | 4.2 | |||
| 3,5 | OMA_externo | POMA | dBm | -1,5 | 4 | ||
| 3.6 | OMA_outer - TDECQ | dBm | -2,9 | 26,5625Gbd_PAM4 | |||
| 3.7 | Transmissor e fechamento do olho de dispersão para PAM4 (TDECQ) | dB | 3.2 | 26,5625Gbd_PAM4 | |||
| 3,8 | TDECQ-10log10(Ceq) | dB | 3.2 | 26,5625Gbd_PAM4 | |||
| 3,9 | Transmissor e dispersão (TDP) | dB | 2.7 |
25,78125Gbd_NRZ ,10,3125Gbd_NRZ |
|||
| 3.10 | Potência média de lançamento do transmissor desligado | dBm | -30 | ||||
| 3.11 | Taxa de extinção | Pronto-socorro | dB | 3,5 | |||
| 3.12 | tolerância de perda de retorno óptico | dB | 15,6 | ||||
| 3.13 | RIN15.6OMA | dBm | -132 | ||||
| 3.14 | Reflectância do transmissor | dB | -26 | ||||
| Receptor | |||||||
| 3.15 | Comprimento de onda central | λ | nm | 1295 | 1325 | ||
| 3.16 | Limiar de dano | dBm | 5.2 | ||||
| 3.17 | Potência média de recepção | dBm | -10,8 | 4.2 | |||
| 3.18 | Potência do receptor (OMA) | dBm | 4 | ||||
| 3.19 | Sensibilidade do receptor (OMA) | POMA | dBm | -8,4 | 1 | ||
| monitor sem energia RX | dBm | -40 | |||||
| 3.20 | Afirmar a linha de serviço | LOSA | dBm | -30 | |||
| 3.21 | Desativar a linha de visada | LOSD | dBm | -14 | |||
| 3.22 | Histerese LOS | dB | 0,5 | ||||
Nota: Medido com 26,5625 Gbd PAM4, PRBS31Q, ER≥3,5dB, BER<2,4E-4
DEFINIÇÃO DE PORTAS ELÉTRICAS
| Parâmetro | Símbolo | Unidade | Mín. | Tipo. | Máx. |
| Tensão de alimentação | VCC | V | 3.14 | 3.3 | 3,46 |
| Consumo de energia | P | C | 2.0 | ||
| Transmissor | |||||
| Impedância diferencial de entrada | ENXÁGUE | Ω | 100 | ||
| Entrada de dados de extremidade única com oscilação | VIN | mVp-p | 100 | 450 | |
| Tensão de desativação de transmissão | VDIS | V | 2 | VCCHOST | |
| Tensão de habilitação de transmissão | VEN | V | VEE | VEE+0,8 | |
| Tensão de ativação de falha de transmissão | VFA | V | 2.2 | VCCHOST | |
| Tensão de desativação de falha de transmissão | VFDA | V | VEE | VEE+0,4 | |
| Receptor | |||||
| Oscilação de saída de dados de terminação única | VOD | mVp-p | 225 | 450 | |
| Falha LOS | VLOSFT | V | 2.2 | VCCHOST | |
| LOS Normal | VLOSNR | V | VEE | VEE+0,4 | |
CLASSIFICAÇÕES MÁXIMAS ABSOLUTAS

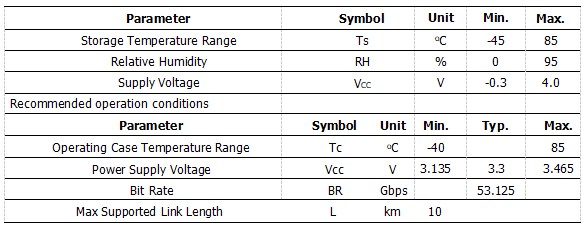

Condições de armazenamento recomendadas
DEFINIÇÕES DE FUNÇÃO DO PINO
| Nº do pino | Símbolo | Lógica | Descrição |
| 1,17,20 | VeeT | Conectado ao terra do sinal na placa principal. | |
| 2 | Falha TX | Saída LVTTL | Saída de falha do transmissor do módulo |
| 3 |
Desativar TX |
Entrada LVTTL | Controle de desativação do transmissor do módulo |
| 4 | SDA |
Entrada/Saída LVTTL |
Dados de interface serial de 2 fios |
| 5 | SCL | Entrada/Saída LVTTL | relógio de interface serial de 2 fios |
| 6 | MOD-ABS | Módulo ausente (conectado ao terra do módulo) | |
| 7 | RS0 | Entrada LVTTL | Taxa de seleção 0 (Rx): Baixa = Desvio de CDR; Alta = Seleção de CDR |
| 8 | LOS | Saída LVTTL | Perda de sinal do receptor |
| 9 | RS1 | Entrada LVTTL | Taxa de seleção 1 (Tx): Baixa = Ignorar CDR; Alta = Selecionar CDR |
| 10,11,14 | VeeR | Conectado ao terra do sinal na placa principal. | |
| 12 | RD- | Saída CML | Saída de dados invertida do receptor, acoplada e terminada internamente em corrente alternada. |
| 13 | RD+ | Saída CML | Saída de dados não invertida do receptor, acoplada e terminada internamente em CA. |
| 15 | VccR | Fonte de alimentação do receptor: 3,3 V | |
| 16 | VccT | Fonte de alimentação do transmissor: 3,3 V | |
| 18 | TD+ | Entrada CML | Transmissor com entrada de dados não invertida, acoplada e terminada internamente em CA. |
| 19 | TD- | Entrada CML | Transmissor com entrada de dados invertida, acoplado e terminado internamente em corrente alternada. |
Informações sobre o pedido
| Nº da peça | Descrição |
| RSFP56-50G0-LR | SFP56 50G 1310nm LR 10KM DDM |

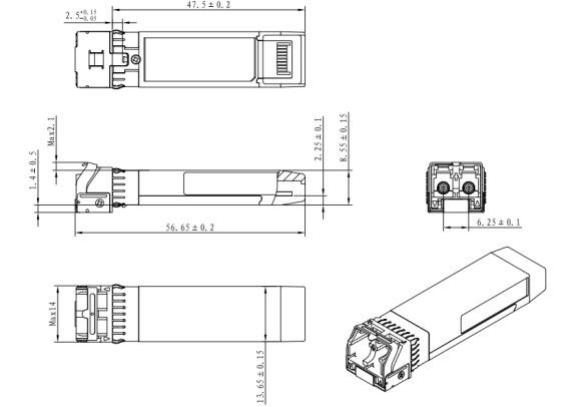

DESENHOS MECÂNICOS
Estrutura Mecânica
CONFORMIDADE REGULATÓRIA
| Recurso | Método de teste | Desempenho |
| Descarga eletrostática (ESD) nos pinos elétricos | MIL-STD-883C Método 3015.7 | Classe 1 (> 1500 Volts) |
| Imunidade à descarga eletrostática (ESD) | Variação da norma IEC 61000-4-2 | LV 4 (Descarga aérea: 15 kV; Descarga por contato: 8 kV) |
|
Eletromagnético Interferência eletromagnética (EMI) |
CISPR22 ITE Classe B EN55022 Classe B FCC Classe B |
Em conformidade com as normas |
| Imunidade | IEC61000-4-3 Classe 2 EN55024 | Normalmente, não se observa nenhum efeito mensurável quando um campo de 3V/m, variando de 80 a 1000MHz, é aplicado ao transceptor sem a presença de um gabinete. |
