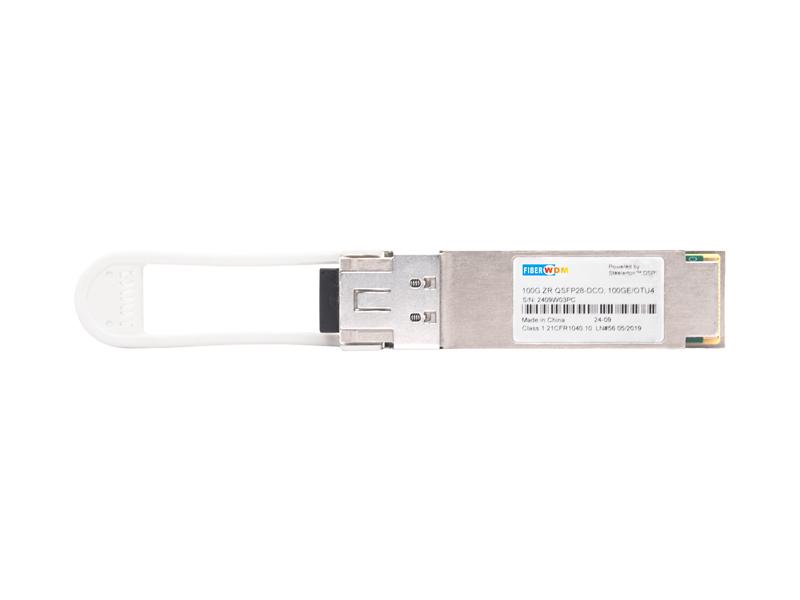

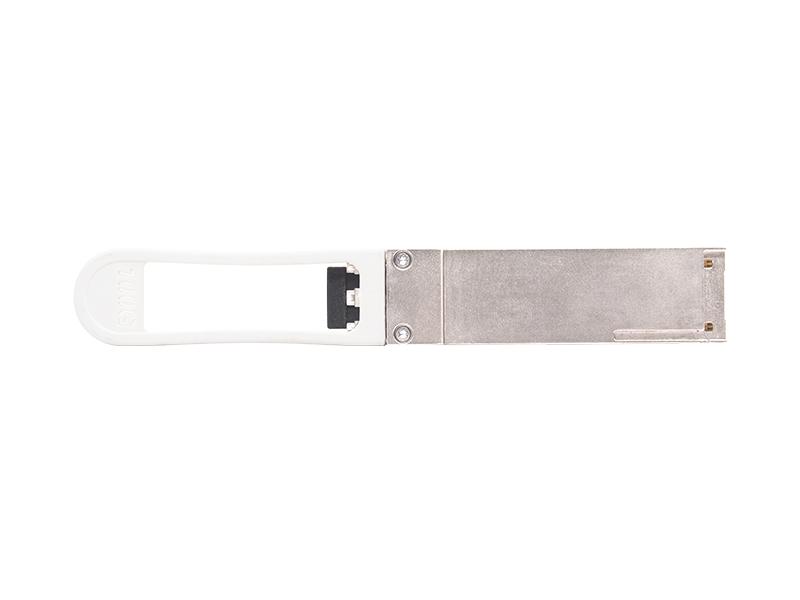

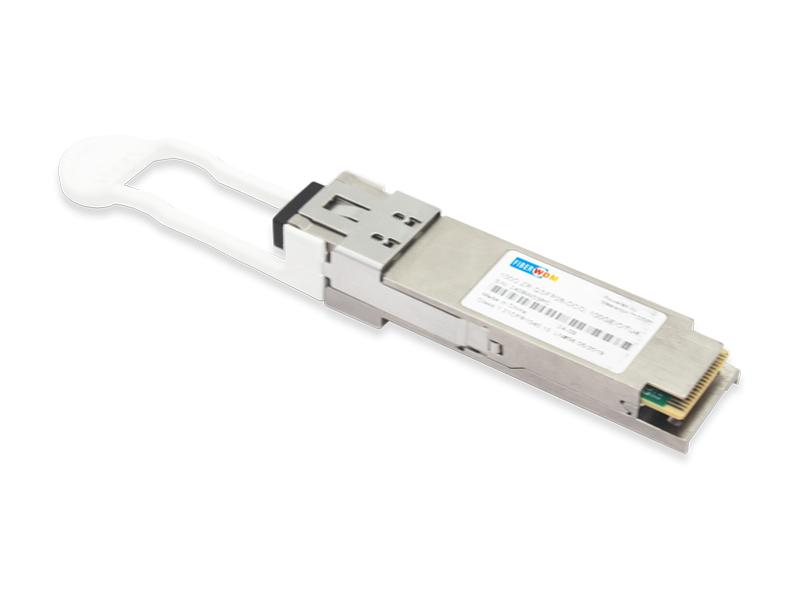

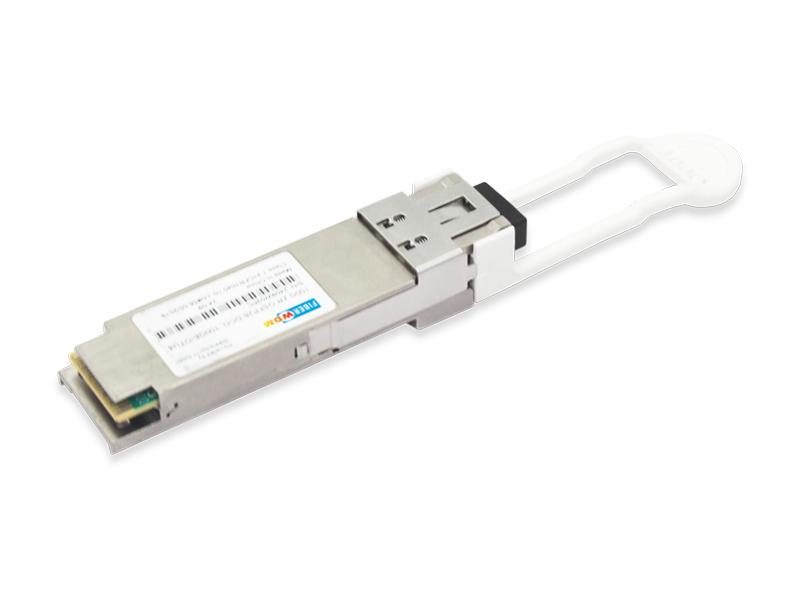

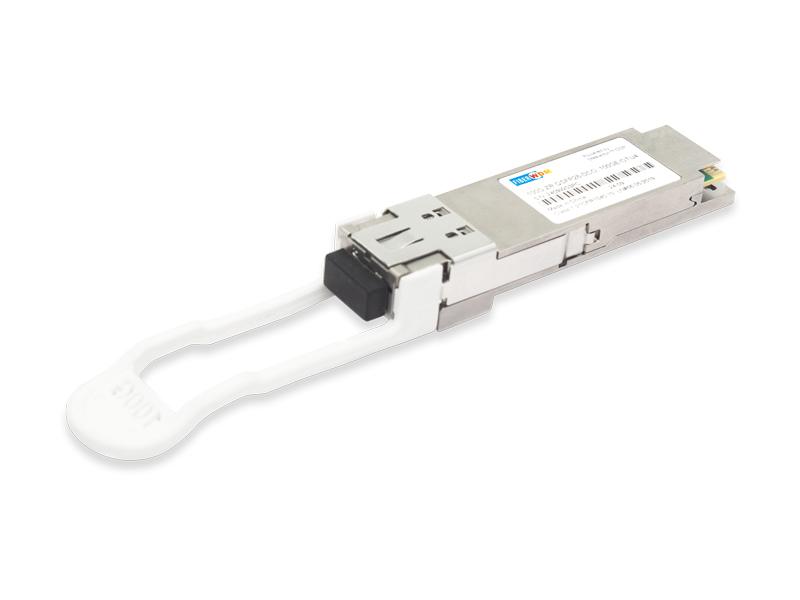

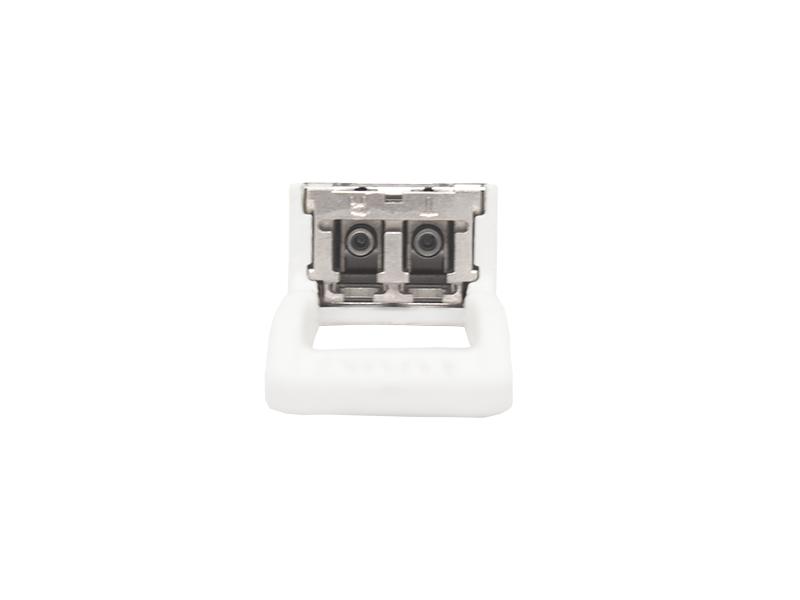

Transceptor óptico coerente digital 100G ZR QSFP28

CARACTERÍSTICAS DO PRODUTO

• Módulo de Óptica Coerente Digital, fator de forma QSFP28 hot-pluggable
• Interface de host compatível com IEEE 100G Ethernet (CAUI-4) ou ITU-T 100G OTN (OTL4.4)
• Interface óptica coerente 100G com modulação DPDQPSK e Staircase FEC conforme IEEE Std. 802.3-2022 100GBASE-ZR ou ITU-T G.709.2
• Alcance de transmissão:

Até 80 km não amplificados (perda limitada) o Até 120 km amplificados (dispersão limitada, opcionalmente extensível para 300 km)

Banda C totalmente ajustável, grade de 50 GHz ou 100 GHz com ajuste automático de comprimento de onda FlextuneTM opcional

• Faixa de temperatura da caixa de 0°C a 70°C (temperatura C) ou -40°C a 85°C (temperatura I)
• Dissipação de energia < 5,5 W (temperatura C) ou < 6,0 W (temperatura I)
• Monitoramento remoto de diagnóstico digital

APLICAÇÕES

• Redes de acesso e agregação
• Redes de TV a cabo
• Transporte frontal e médio sem fio

SELEÇÃO DE PRODUTOS

Definições de pinos

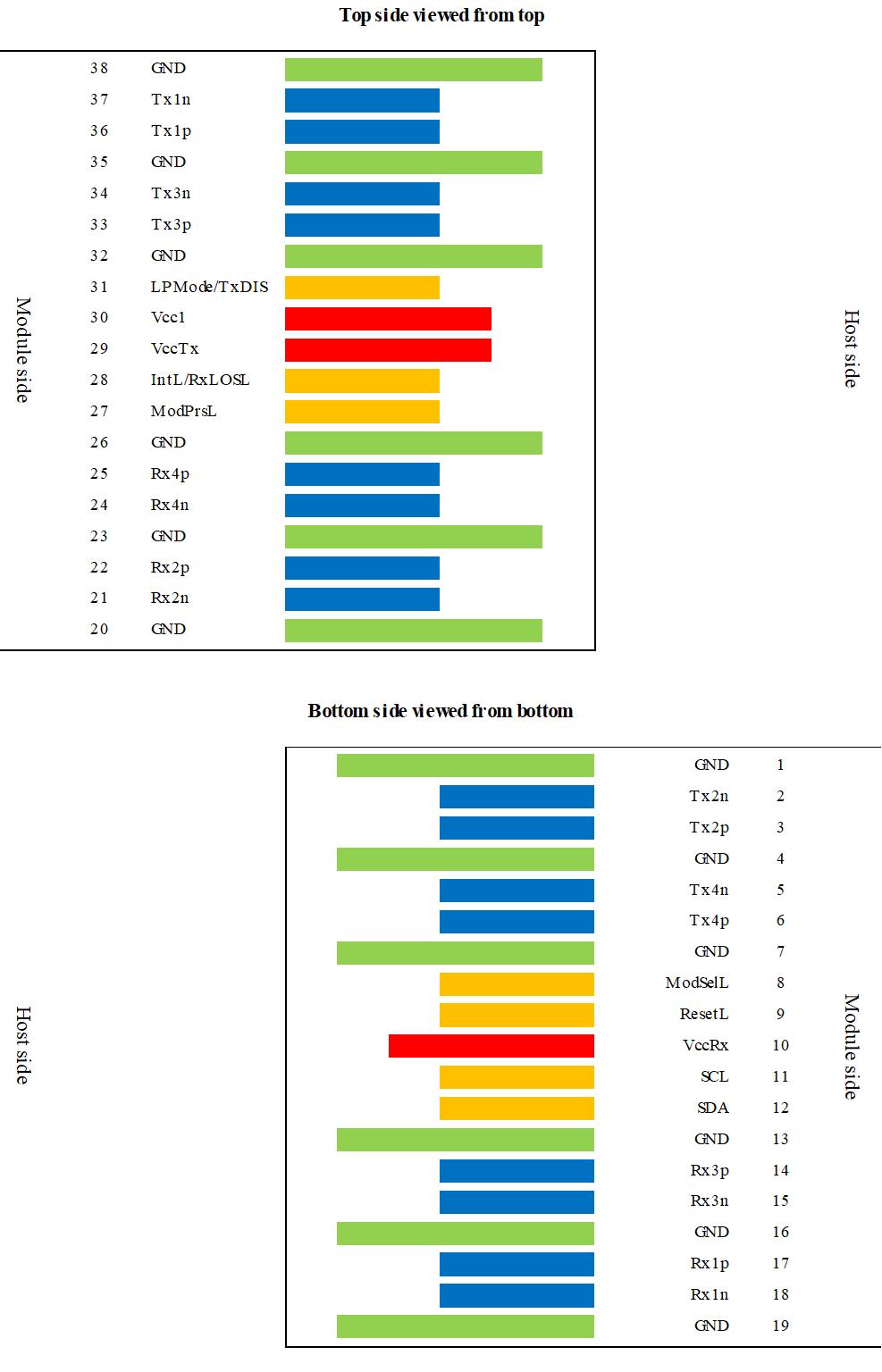

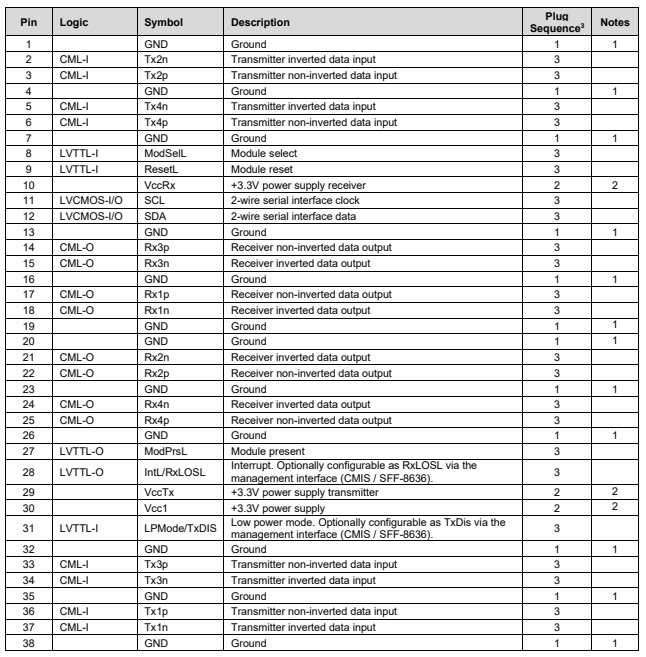

Figura 1 Conector de 38 pinos compatível com QSFP28 (conforme SFF-8679)

Observações:

1. GND é o símbolo para sinal e alimentação (energia) comuns para o módulo. Todos são comuns dentro do módulo e todas as tensões do módulo são referenciadas a esse potencial, salvo indicação em contrário. Conecte-os diretamente ao plano de aterramento comum de sinal da placa host.

2. VccRx, Vcc1 e VccTx são aplicados simultaneamente e podem ser conectados internamente ao módulo em qualquer combinação.

3. A sequência de encaixe especifica a sequência de acoplamento do conector host e do módulo. A sequência é 1, 2, 3 (veja a Figura 1 para a localização dos pads).

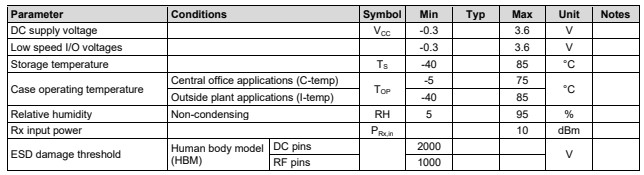

[se !listas de suporte] Classificações máximas absolutas

Tensões acima das classificações máximas absolutas podem causar danos permanentes ao dispositivo. Estas são apenas classificações de tensão absoluta. A operação funcional do dispositivo não está implícita nestas ou em quaisquer outras condições que excedam as indicadas nas seções operacionais da ficha técnica. A exposição a classificações máximas absolutas por períodos prolongados pode afetar negativamente a confiabilidade do dispositivo.

Cuidado: O uso de controles, ajustes ou a execução de procedimentos diferentes dos aqui especificados pode resultar em exposição perigosa à radiação.

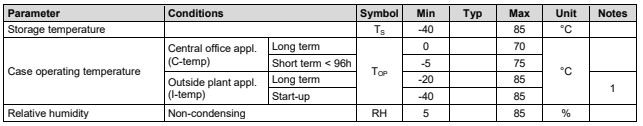

Especificações Ambientais

Observação:

1. Nenhuma especificação de desempenho óptico precisa ser atendida durante a inicialização a frio, mas o módulo ligará e responderá aos comandos.

Caminho de dados

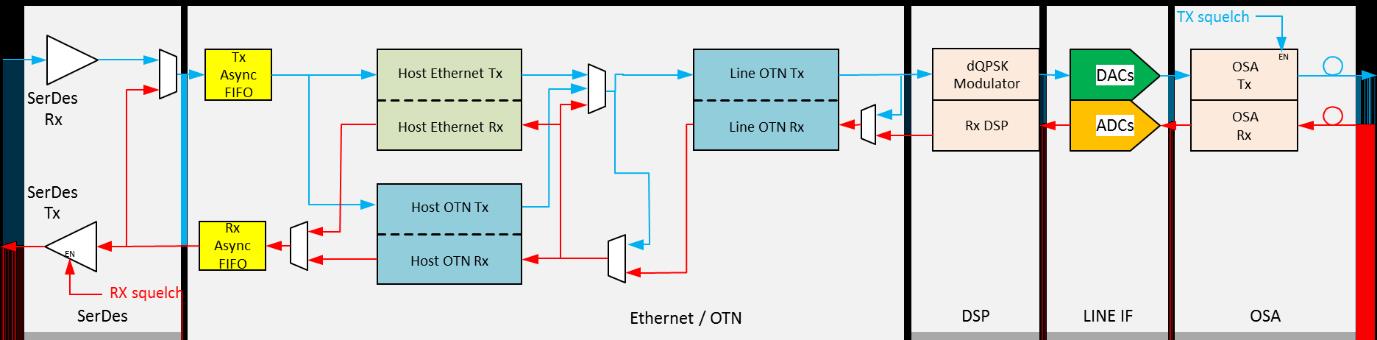

Figura 2 Diagrama de blocos de alto nível do caminho de dados do módulo RQ-100GDCO-x3PLt

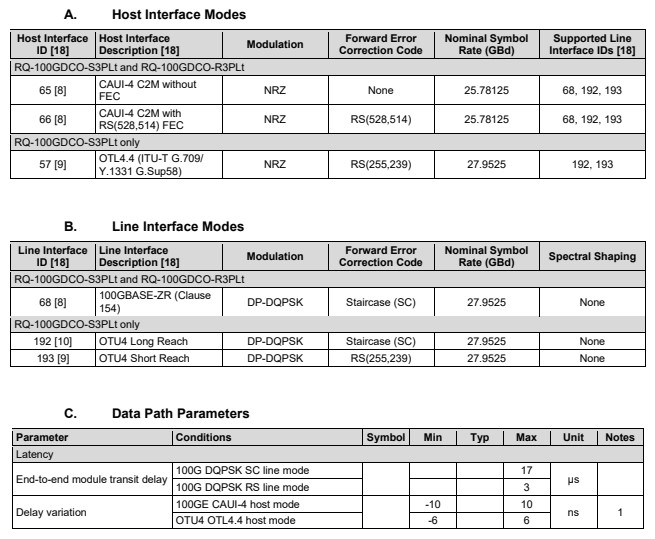

Modos de interface do host

Observações:

1. Variação máxima de atraso para um par de módulos RQ-100GDCO-S3PLt ao longo do tempo, incluindo reinicializações a frio, quando a variação de atraso é filtrada com um filtro passa-baixa com largura de banda de 0,1 Hz. Isso permite o transporte transparente de mensagens do Protocolo de Tempo de Precisão IEEE 1588-2019, permitindo a operação em Classe C.

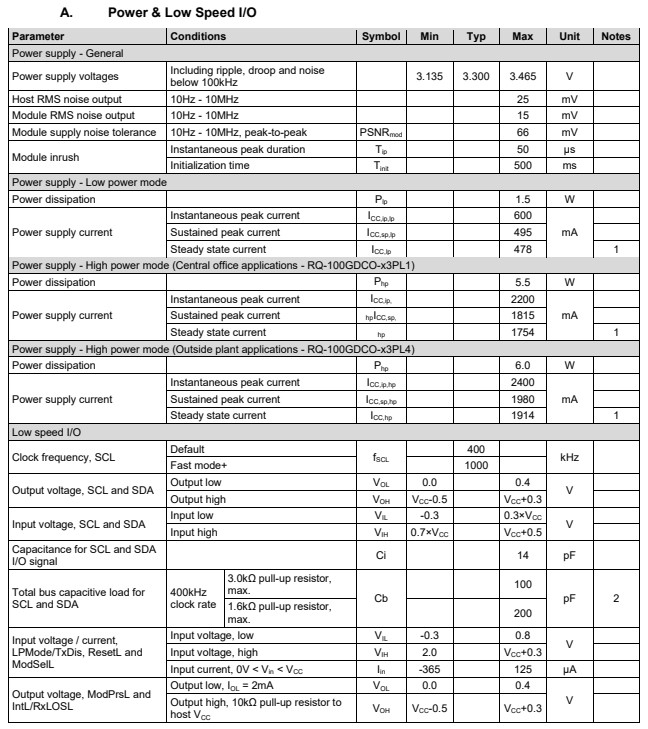

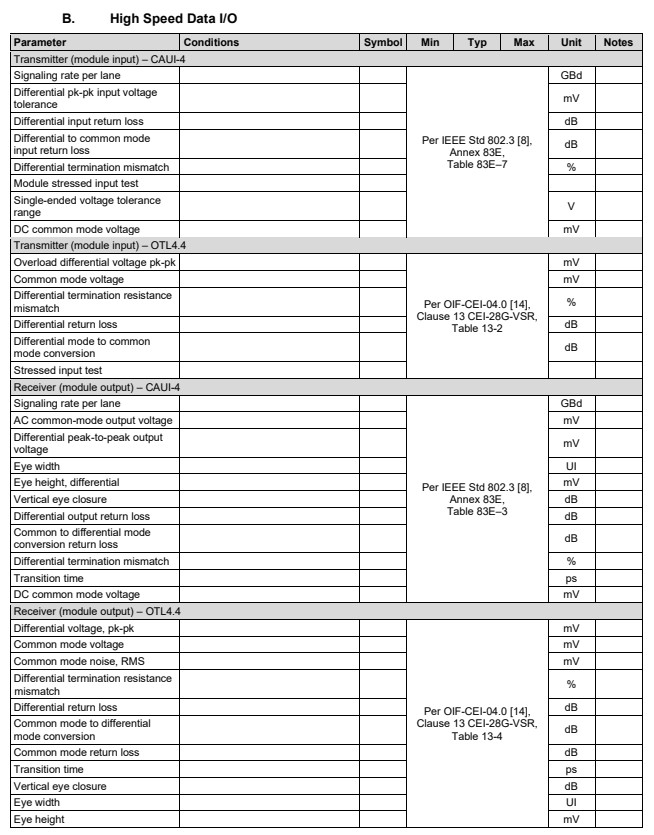

Características elétricas

Observações:

1. O módulo permanecerá dentro da classe de potência anunciada para todas as tensões de alimentação.

2. Para uma taxa de clock de 1000 kHz, consulte a Figura 6-4 em [2]

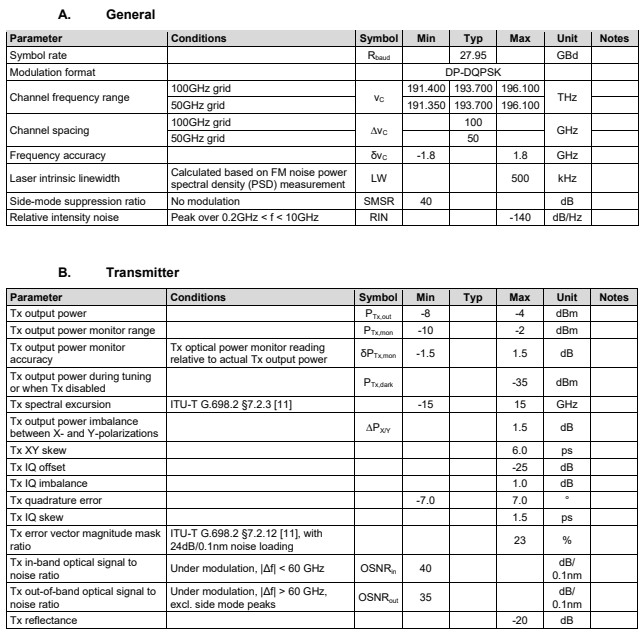

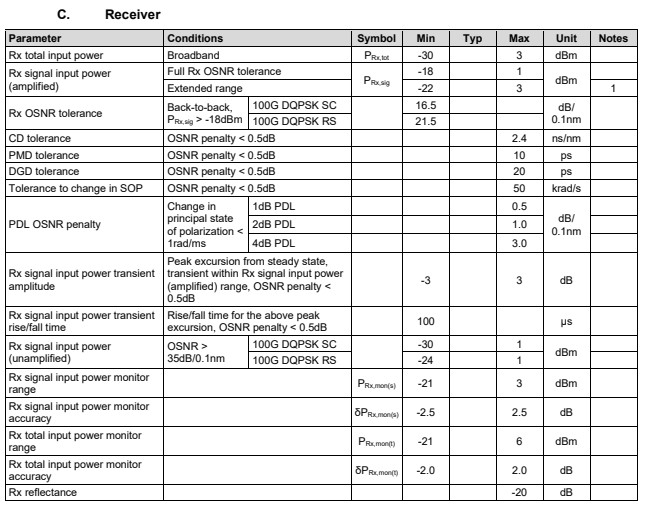

Características ópticas

Observações:

1. Faixa de potência de entrada do sinal Rx na qual o desempenho pode ser garantido com penalidade de OSNR <1dB em relação ao limite de tolerância de OSNR Rx

Especificações mecânicas

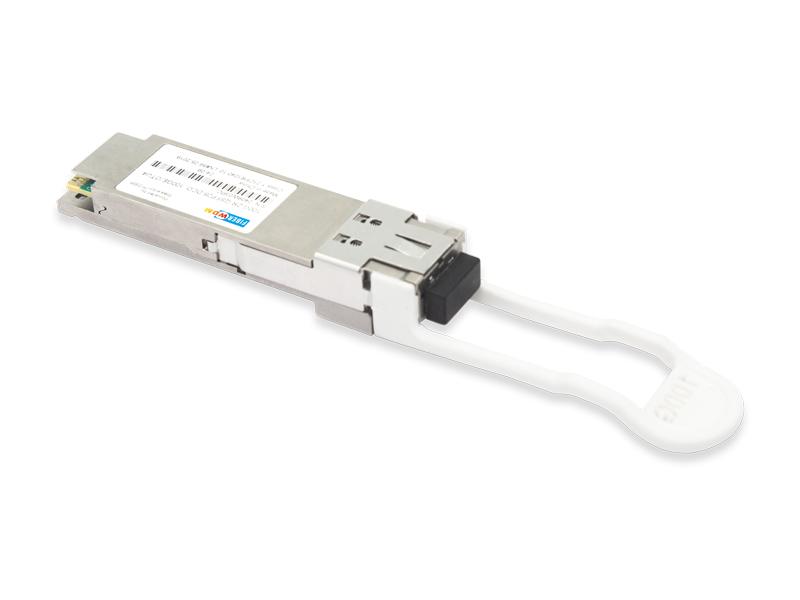

As especificações mecânicas do RQ-100GDCO-x3PLt QSFP28 estão em conformidade com as normas aplicáveis [3-7]. A cor da aba de puxar é branca.
