O QSFP28 PSM4 é um transceptor QSFP28 de fibra óptica, paralelo, plugável e de quatro canais, para aplicações Ethernet de 100G. O módulo óptico full-duplex QSFP28 oferece 4 canais independentes de transmissão e recepção, cada um capaz de operar a 26 Gbps, resultando em uma taxa de dados agregada de 104 Gbps a 2 km utilizando fibra monomodo. Esses módulos são projetados para operar em sistemas de fibra monomodo com arranjo de laser DFB. Um cabo de fibra óptica com conector MPO/MTP™ pode ser conectado ao receptáculo do módulo QSFP28. O QSFP28 PSM4 é um tipo de transceptor paralelo que proporciona maior densidade de portas e redução do custo total do sistema.

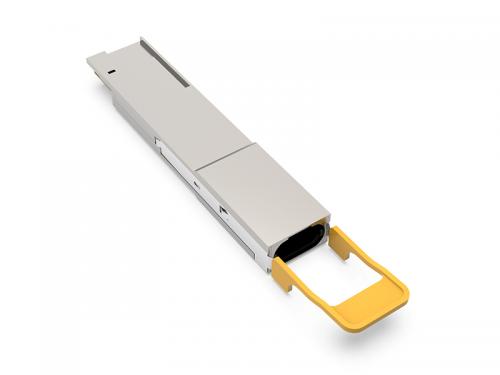

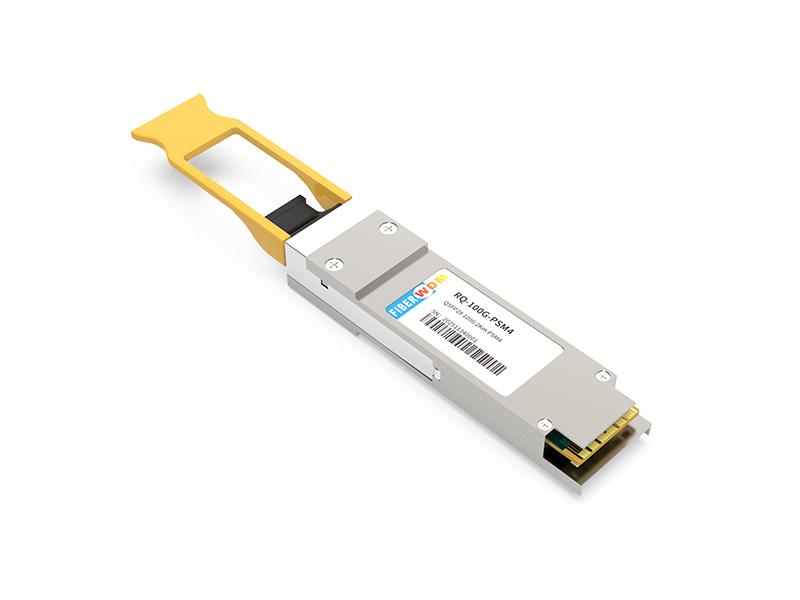

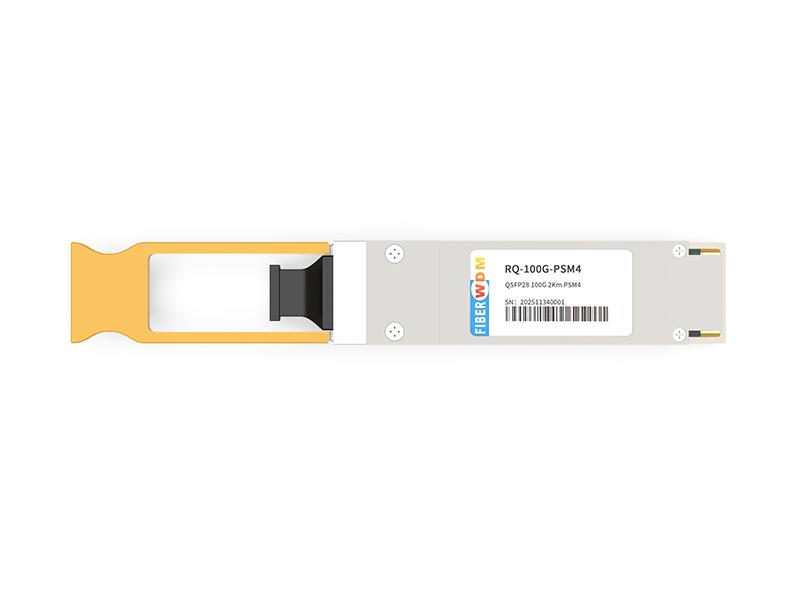

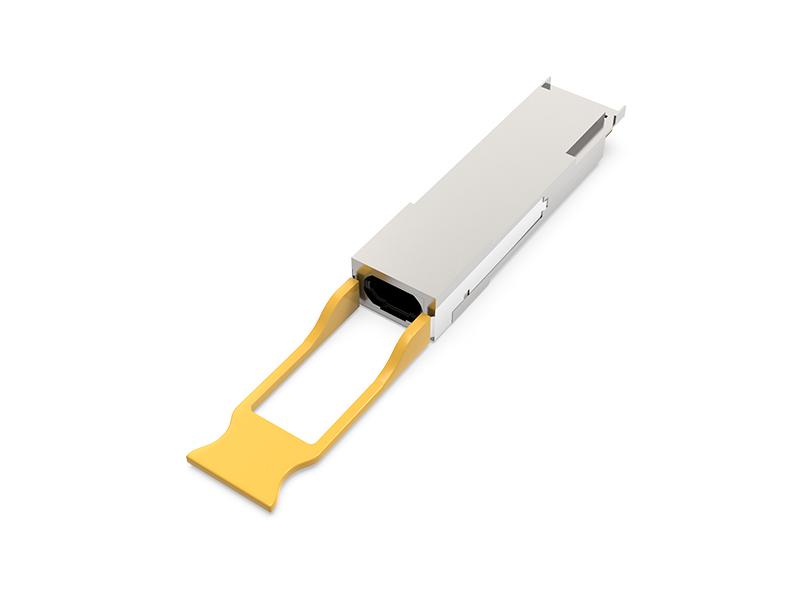

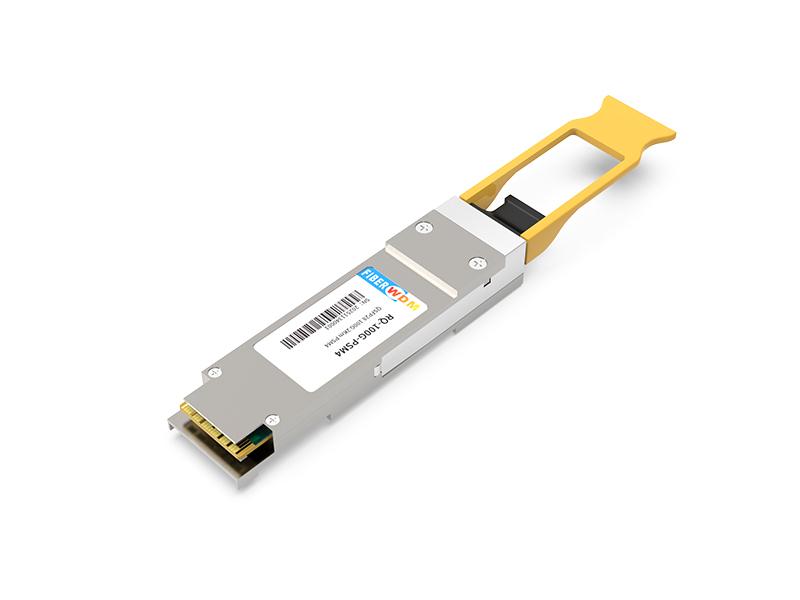

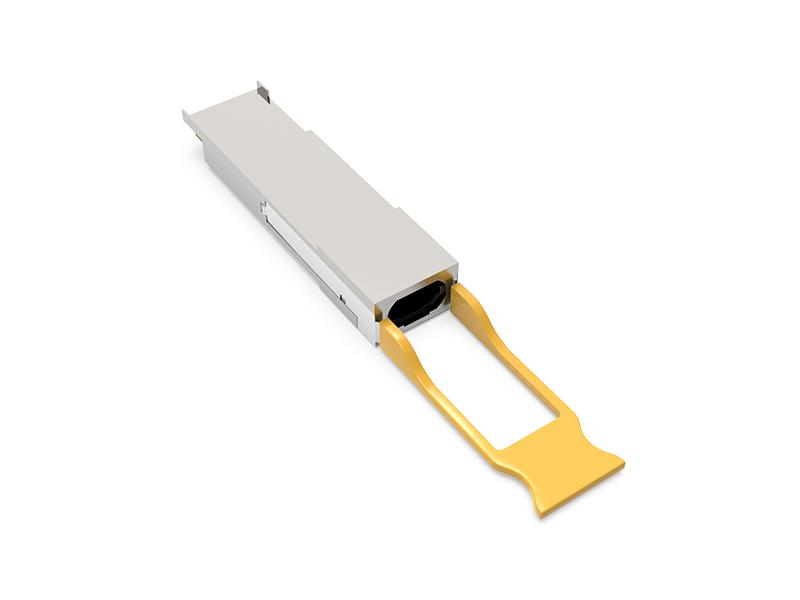

Transceptor óptico QSFP28 PSM4 de 100 Gb/s e 2 km
Características do produto
Aplicações
Informações para encomenda
|
Recurso |
Padrão |
Desempenho |
|
Interferência eletromagnética (EMI) |
FCC Parte 15 Classe B EN 55022:2010, Classe B |
Compatível com os padrões |
|
Suscetibilidade eletromagnética (EMS) |
EN 55024:2010 |
Compatível com os padrões |
|
Segurança ocular a laser |
FDA 21CFR 1040.10 e 1040.11 EN60950, EN (IEC) 60825-1,2 |
Compatível com produtos a laser da classe |
Classificações máximas absolutas
A operação acima de quaisquer limites máximos absolutos pode causar danos permanentes a este módulo.
|
Parâmetro |
Símbolo |
Min |
Máximo |
Unidade |
|
Temperatura de armazenamento |
TS |
-40 |
85 |
graus Celsius |
|
Temperatura de operação da carcaça |
PRINCIPAL |
0 | 70 |
graus Celsius |
|
Tensão da fonte de alimentação |
VCC |
-0,3 |
3.6 | V |
|
Umidade relativa (sem condensação) |
RH |
0 | 85 |
% |
|
Tensão de entrada |
Vin |
-0,3 |
Vcc+0,3 |
V |
Condições de operação recomendadas e requisitos de alimentação elétrica
|
Parâmetro |
Símbolo |
Min |
Típico |
Máximo |
Unidade |
Notas |
|
Temperatura de operação da carcaça |
PRINCIPAL |
0 | 70 |
graus Celsius |
Temperatura de operação da carcaça |
|
|
Tensão da fonte de alimentação |
VCC |
3,135 |
3.3 |
3,465 |
V |
Tensão da fonte de alimentação |
|
Consumo de energia |
3,5 | C |
Tensão da fonte de alimentação |
|||
|
Taxa de dados |
DR |
25,78125 |
Gbps |
Taxa de dados |
||
|
Tolerância à velocidade de dados |
∆DR |
-100 |
+100 |
ppm |
Tolerância à velocidade de dados |
|
|
Distância de ligação com G.652 |
D | 0 | 2 | km |
Distância de ligação com G.652 |
Características elétricas
|
Parâmetro |
Ponto de teste |
Min |
Típico |
Máximo |
Unidade |
|
Impedância de entrada diferencial |
Zinco |
90 | 100 | 110 |
ohm |
|
Impedância de saída diferencial |
Zout |
90 | 100 | 110 |
ohm |
|
amplitude da tensão de entrada diferencial |
ΔVin |
300 | 1100 |
mVp-p |
|
|
amplitude da tensão de saída diferencial |
ΔVout |
300 | 800 |
mVp-p |
|
|
Nível de lógica de entrada alto |
VIH |
2.0 | VCC |
V |
|
|
Nível lógico de entrada baixo |
VILA |
0 | 0,8 |
V |
|
|
Nível lógico de saída alto |
VOH |
VCC-0,5 |
VCC |
V |
|
|
Nível lógico de saída baixo |
VOL | 0 | 0,4 |
V |
Características ópticas
|
Parâmetro |
Símbolo |
Min |
Típico |
Máximo |
Unidade |
Notas |
|
Transmissor |
||||||
|
Comprimento de onda central |
λC |
1295 | 1325 |
nm |
1 | |
|
Largura espectral RMS |
λrms |
3,5 |
nm |
1 | ||
|
Potência média de lançamento, por faixa |
PAVG |
-6 | -0,5 |
+2,0 |
dBm |
|
|
Amplitude de Modulação Óptica (OMA) |
POMA |
-5 | -0,5 |
+2,2 |
dBm |
1 |
|
Diferença na potência de lançamento entre quaisquer duas pistas |
Ptx,diferença |
5.0 |
dB |
|||
|
Penalidade de transmissão e dispersão (TDP), por faixa (máx.) |
TDP |
2.9 |
dBm |
1 | ||
|
Horário de subida/descida |
Tr/Tf |
30 | ps | |||
|
Taxa de extinção |
Pronto-socorro |
3,5 |
dB |
|||
|
Ruído de intensidade relativa |
Rin |
-128 |
dB/Hz |
|||
|
Tolerância à perda de retorno óptico |
TOL |
20 |
dB |
|||
|
Reflectância do transmissor |
RT |
-12 |
dB |
|||
|
Margem da máscara ocular do transmissor |
EMM |
10 |
% |
2 | ||
|
Potência média de lançamento com o transmissor desligado, em cada pista. |
Poff |
|
-30 |
dBm |
||
|
Definição da máscara ocular do transmissor {X1, X2, X3, Y1, Y2, Y3} |
{0,31,0,4,0,45, 0,34,0,38,0,4} |
|||||
|
Receptor |
||||||
|
Comprimento de onda central |
λC |
1295 |
1325 | nm | ||
|
Limiar de dano |
THd |
+3 |
dBm |
|||
|
Sobrecarga em cada faixa. |
OVL |
+2,5 |
dBm |
|||
|
Sensibilidade do receptor em OMA, cada faixa |
SEN |
-11,35 |
dBm |
3 | ||
|
Limiar de ativação de perda de sinal |
LOSA |
-30 |
dBm |
|||
|
Limiar de desativação da perda de sinal |
LOSD |
-12 |
dBm |
|||
|
Histerese LOS |
LOSH |
0,5 |
dB |
|||
|
Perda de retorno óptico |
ORL |
-12 |
dBm |
|||
Notas:
1. O comprimento de onda do transmissor, a largura espectral RMS e a potência precisam atender às especificações OMA menos TDP para garantir o desempenho do enlace.
2. O diagrama de olho é testado com 1000 formas de onda.
3. Medido com um padrão de teste PRBS 231 -1, a 25,78 Gb/s, BER < 5*10 -5
Funções de diagnóstico digital
As seguintes características de diagnóstico digital são definidas em condições normais de funcionamento, salvo indicação em contrário.
|
Parâmetro |
Símbolo |
Min | Máximo | Unidade | Notas |
|
Erro absoluto do monitor de temperatura |
DMI_Temp |
-3 |
3 |
graus Celsius |
Temperatura de operação acima do limite |
|
Erro absoluto do monitor de tensão de alimentação |
DMI _VCC |
-0,1 |
0,1 |
V |
Faixa operacional completa |
|
Erro absoluto do monitor de potência RX do canal |
DMI_RX |
-3 |
3 |
dB |
Por canal |
|
Monitor de corrente de polarização do canal |
DMI_Ibias |
-10% |
10% |
mA |
Por canal |
|
Erro absoluto do monitor de temperatura |
DMI_Temp |
-3 | 3 |
graus Celsius |
Temperatura de operação acima do limite |
Filtragem da fonte de alimentação

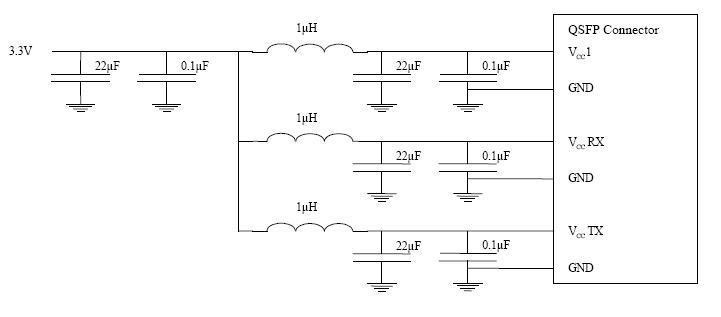

A placa principal deve usar a filtragem da fonte de alimentação mostrada na Figura 1.
Figura 1. Filtragem da fonte de alimentação da placa principal
Faixas e atribuição de interface óptica

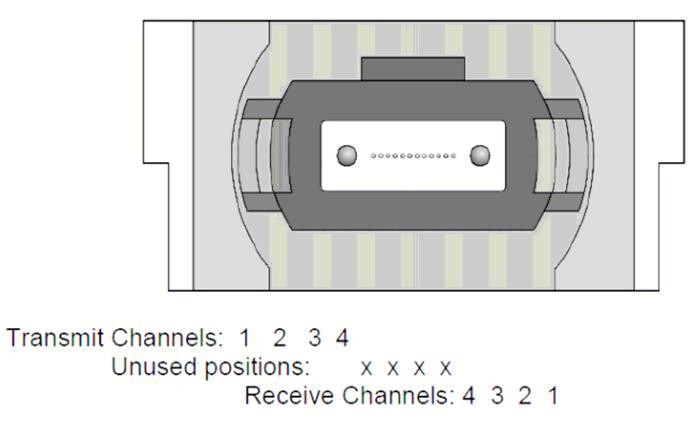

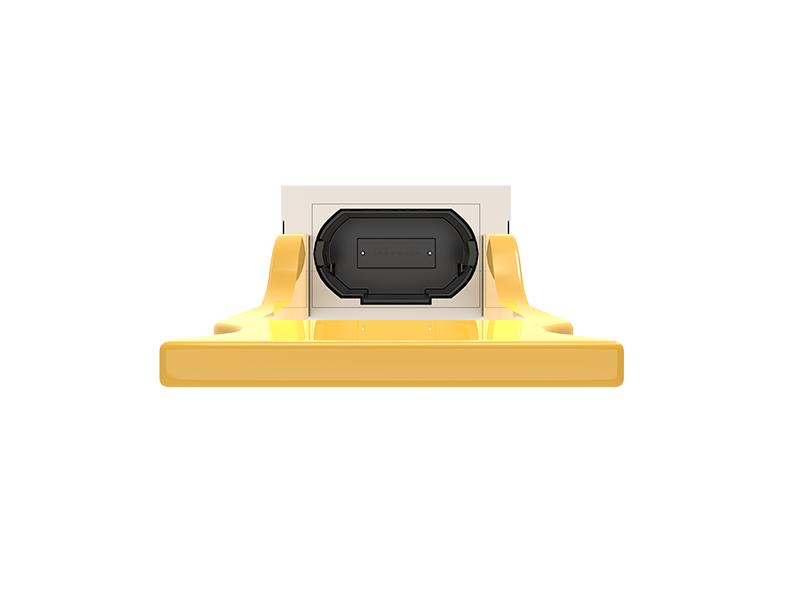

A porta de interface óptica é um conector MPO macho. As quatro posições de fibra à esquerda, conforme mostrado na Figura 2, com a chave para cima, são usadas para os sinais de transmissão óptica (canais 1 a 4). As posições de fibra à direita são usadas para os sinais de recepção óptica (canais 4 a 1). As quatro fibras centrais estão fisicamente presentes.
F ig seu e 2. O pt eu c al R ece p t um c l e um n d C h um nne l O r eu en ta t eu o n

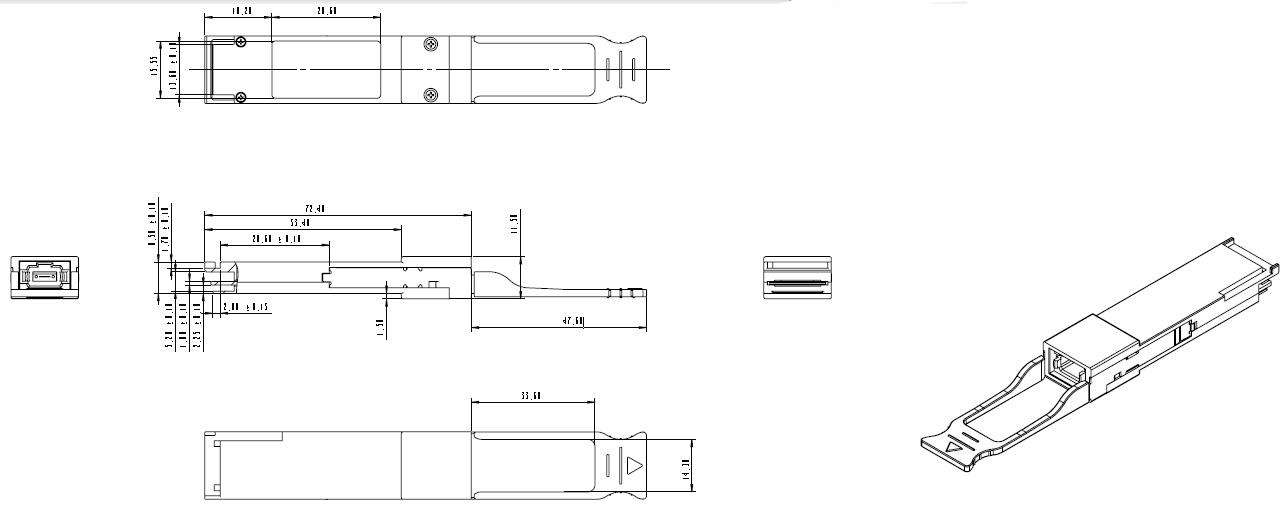

Dimensões Mecânicas
Atenção: Para minimizar reflexões induzidas pela conexão MPO, um receptáculo MPO com face final angulada em 8 graus é utilizado neste produto. Um conector MPO macho com face final de 8 graus deve ser usado com este produto, conforme ilustrado na Figura 5.
ESD
Este transceptor possui uma especificação de limite ESD de 1 kV para pinos SFI e 2 kV para todos os outros pinos de entrada elétrica, testado de acordo com a norma MIL-STD-883, Método 3015.4 / JESD22-A114-A (HBM). No entanto, precauções normais contra ESD ainda são necessárias durante o manuseio deste módulo. Este transceptor é enviado em embalagem com proteção ESD. Ele deve ser removido da embalagem e manuseado somente em um ambiente protegido contra ESD.
Segurança a laser
Este é um produto a laser de Classe 1, de acordo com a norma IEC 60825-1:2007. Este produto está em conformidade com as normas 21 CFR 1040.10 e 1040.11, exceto pelas divergências previstas no Aviso a Laser nº 50, de 24 de junho de 2007.
Atribuição e descrição dos pinos

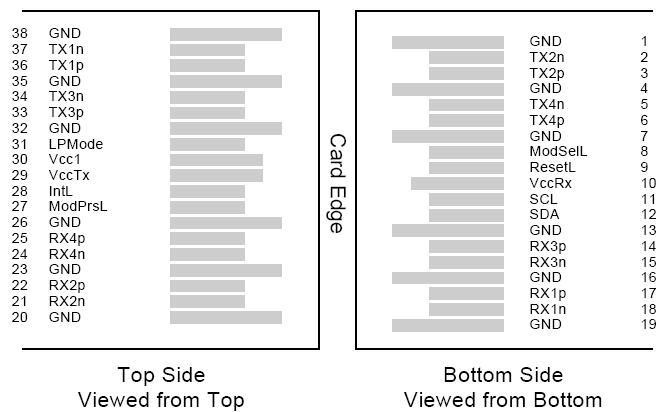

Atribuição de Pino
