2*100G QSFP28 a 200G placa CFP2 TMUX FW842

Características do produto: Suporte máximo de 16x100G para o lado do cliente, 8x200G ou 4x400G para o lado da linha na transmissão. O máximo total é de 1,6 Tbps (3,2 Tbps em bidirecional) em dispositivo 1U. Obtenha maior capacidade de transferência através do empilhamento de dispositivos. Máximo de até 19,2 Tbps (200 G*96 canais a 50 GHz) ou 25,6 Tbps (400 G*64 75 GHz ou 400 G*48 100 GHz) Design modular de chassi 1U, placa única adota design hot-swap, suporta atualização suave e pode expandir ou excluir serviços com flexibilidade de acordo com as necessidades. Fonte de alimentação dupla, compatível com fonte de alimentação AC ou DC DC-48V. Protocolo completo de gerenciamento de rede: suporta WEB, SNMP, CLI, TLI e outras interfaces de gerenciamento de rede. Suporta placas de gerenciamento de rede duplas, função de rede 1+1.

características do produto A placa única suporta transmissão coerente de 4 * 100G a 1 * 400G, que pode realizar transmissão do lado da linha 400G de canal único. O comprimento de onda é ajustável, suportando até 400G 75GHz * 64 ondas ou 400G * 100Ghz 48 ondas, 200G 50GHz * 96 ondas. Com tecnologia de modulação coerente flexível: DP-16QAM, DP-8QAM, DP-QPSK. Múltiplas tecnologias de correção de erros FEC: oFEC, CFEC, SCFEC, SDFEC. Suporta funções flexíveis de acesso a serviços: 100GE, 100GE KR4, OTU4 e 100G FlexE. Apoie monitoramento de desempenho perfeito e funções estatísticas. Suporta estatísticas de desempenho Ethernet RMON, monitoramento LLDP, monitoramento de diagrama de constelação, atraso DM e funções de detecção PRBS, estatísticas de desempenho OTN PM e SM e outras funções. Suporta monitoramento em tempo real da temperatura, tensão, corrente e consumo de energia da placa de alta precisão. O lado do cliente suporta vários tipos de interface de módulo: 100GSR4/CWDM4/LR4/PSM4. Suporta plataforma de gerenciamento de rede unificada, métodos de gerenciamento de rede SNMP, CLI, Web, NMS (interface gráfica).

Características do produto: Funções hot-swap e watchdog de software e hardware: para garantir a confiabilidade, controlabilidade e credibilidade do gerenciamento da rede. Suporte para atualização online: a atualização online pode ser realizada local ou remotamente sem afetar as funções das placas de serviço. Plataforma completa de gerenciamento de rede: suporta múltiplas plataformas de gerenciamento de rede e os métodos de gerenciamento de rede incluem SNMP, CLI, Web, NMS (interface gráfica). Interfaces de gerenciamento de rede abundantes: fornecem interfaces de gerenciamento 2*SFP e 2*RJ45 e uma interface local (porta TYPE-C). Fornece funções poderosas de gerenciamento de topologia de rede multinível para realizar a descoberta rápida e automática da topologia de rede e gerar gráficos de exibição intuitivos e vívidos. Seguindo a especificação TMN, ele realiza funções como gerenciamento de dispositivos, monitoramento e implantação, gerenciamento de atualização de software, gerenciamento de arquivos de configuração, gerenciamento de alarme e desempenho e realiza gerenciamento de rede completo, desde o nível do dispositivo até o nível da rede.

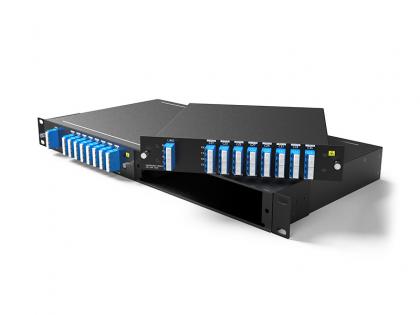

<ul><li> CWDM MUX DEMUX,Multiplexação até 9 canais para transmissão BIDI de fibra única </li><li> Passivo, Protocolo Transparente para Ethernet, FC, OTN, SONET/SDH, etc. </li><li > Totalmente compatível com todas as ópticas CWDM ITU-T 1G/10G/25G </li><li> Aplicado a redes CWDM metropolitanas e regionais </li></ul><p><br /></p>

Banda Super C 60 canais+MON 100GHz DWDM MUX/DEMUX 1U LC/UPC Este DWDM Mux Demux de 60 canais tem espaçamento de canal de 100 GHz e executa multiplexação ou demultiplexação de 60 canais nos comprimentos de onda ITU na banda Super C, expandindo bastante o espectro de trabalho efetivo em comparação com a banda C tradicional e a banda C estendida. Ele oferece uma combinação de baixa perda de inserção óptica e alto isolamento de canal, juntamente com confiabilidade de longo prazo informação do produto 60 canais Super C-band 100GHz com porta de monitor, LC/UPC, fibra dupla DWDM Mux Demux, montagem em rack 1U Configuração Aplicação do produto Especificações ópticas Parâmetro _ Especificação Unidades Notas Mínimo Tipo Máx. Espaçamento entre canais 100 Ghz Tecnologia AAWG (parte superior plana) Números do Canal 60 Canais Frequências de canal Grade da UIT THZ Faixa de frequência de canal disponível Chance 190,75 196.650 THZ 1524,50-1571,65 nm Até 190,7 196.600 THZ 1524.89-1572.06 Banda passante do canal -12,5 +12,5 Ghz -0,10 +0,10 nm Precisão do comprimento de onda central -0,05 +0,05 nm Perda de inserção@com 6 6.7 dB Comprimento de onda @Center Perda de inserção@mon 22 dB 1% Ondulação de banda passante 1,0 1,5 nm Largura de banda total Largura de banda @1,0dB 0,22 nm Largura de banda @3,0dB 0,42 nm Largura de banda @20dB 1,20 nm Uniformidade de perda de inserção na ITU 1,20 dB Perda Dependente de Polarização 0,5 dB Isolamento de canal adjacente 25 dB Isolamento de canal não adjacente 30 dB Conversa cruzada total 24 24 dB Diretividade 40 dB Perda de retorno com conectores 40 45 dB Dispersão cromática -20 +20 ps/nm PDL 0,5 dB PMD 1,0 obs: Manuseio de energia óptica da porta comum 24 dBm Peso líquido 3.5 KGS Dimensões (AxLxP) 44x481,8x230mm milímetros Condições de funcionamento Parâmetro _ Mínimo Máx. Unidades Temperatura -5 65 ℃ Umidade Sem Condensação 0 90 % UR Condições de armazenamento Parâmetro Mínimo Máx. Unidades Temperatura -40 85 ℃ Umidade Sem Condensação 0 90 % UR

il<4.0db , 100GHZ 16CH BIDI DWDM MUX demux multiplexação de 16 canais DWDM em uma única rede de fibra totalmente compatível com todas as ópticas DWDM ITU-T 1G/10G/25G/40G/100G dispositivos passivos, sem energia sem necessidade de refrigeração suporte a redes DWDM regionais e de longa distância metropolitanas,

IL

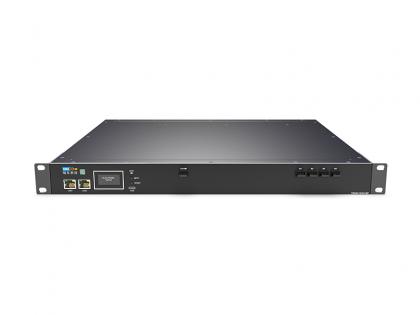

Características Baixa perda de inserção, comutação rápida. Controle RS232 e gerenciamento Ethernet RJ45. A porta serial adota interface fêmea RS-232. A comutação de caminho óptico pode ser controlada por meio de botões, portas seriais e portas de rede. E pode ser operada bloqueando as chaves por meio de instruções.
