China 200G 400G DCI supplier

CAIXA DCI 4x400G, rack 1U de transmissão 16*100G 1.6T

Características do produto:


  • Suporte máximo de 16x100G para o lado do cliente, 8x200G ou 4x400G para o lado da linha na transmissão. O máximo total é de 1,6 Tbps (3,2 Tbps em bidirecional) em dispositivo 1U.
  • Obtenha maior capacidade de transferência através do empilhamento de dispositivos. Máximo de até 19,2 Tbps (200 G*96 canais a 50 GHz) ou 25,6 Tbps (400 G*64 75 GHz ou 400 G*48 100 GHz)
  • Design modular de chassi 1U, placa única adota design hot-swap, suporta atualização suave e pode expandir ou excluir serviços com flexibilidade de acordo com as necessidades.
  • Fonte de alimentação dupla, compatível com fonte de alimentação AC ou DC DC-48V.
  • Protocolo completo de gerenciamento de rede: suporta WEB, SNMP, CLI, TLI e outras interfaces de gerenciamento de rede.
  • Suporta placas de gerenciamento de rede duplas, função de rede 1+1.




  • Detalhes do produto

FW-8800

CAIXA DCI 4X400G 1U

4x100G QSFP28 a 400G CFP2 , Máximo de 4x400G, 1,6 Tbps em rack 1U e suporte 48 * 400G DWDM @ 100 GHz ou 64 * 400G DWDM @ 75 GHz em transmissão de fibra dupla.

400G DCI-BOX FW-8800 é um produto de transmissão WDM de alta taxa desenvolvido pela FIBERWDM.

Uma placa de serviço de 400G DCI Box suporta 4x100G (QSFP28) para o lado do cliente e 1x400G (CFP2) para o lado da linha. Com 4 slots em montagem em rack 1U, o DCI-Box max suporta placa transponder 4x 400G, capacidade total de 1,6 Tbps. O dispositivo é usado principalmente na interconexão DCI de data centers e no acesso e agregação metropolitana. E fornecer aos usuários soluções de transmissão óptica com diferentes capacidades, diferentes distâncias de transmissão e aplicações de serviço inteligentes.

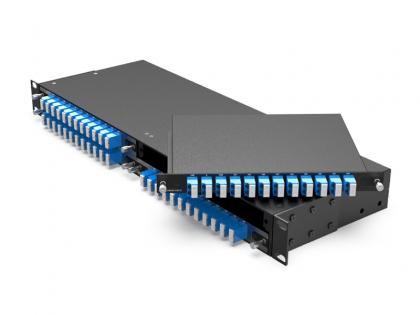

Imagem do produto:

Painel frontal DCI BOX 1U

Painel traseiro DCI BOX 1U



Aplicativo



Parâmetros do produto


Parâmetro

Descrever

Capacidade máxima de um dispositivo

8X 200G/ 4X400G 1,6Tbps


Modo de modulação lateral de linha

DP-QPSK@100G

DP-16QAM@200G; DP-8QAM@200G; DP-QPSK@200G

DP-16QAM@400G

Protocolo do lado da linha

SD-FEC/OpenROADM/OpenZR+

Tipo de acesso ao serviço

100GE、100GE KR4、OTU4、FlexE、OTUCn

Função de gerenciamento de rede padrão

Suporta consulta de histórico e alarme em tempo real; suporta monitoramento de desempenho em tempo real, monitoramento em tempo real de parâmetros de desempenho óptico coerentes e OSNR, potência óptica VOA ajustável, acesso multiserviço 100G_200G_400G e comutação livre, função de desligamento automático de laser (ALS), espaçamento arbitrário de canais. Tecnologia ajustável, até 96 ondas (@100G, @200G 50GHz) ou 64 ondas (@400G 75GHz), etc.

Recursos opcionais aprimorados

Suporta mais de 1000 alarmes em tempo real e consulta histórica; suporta mais de 1000 monitoramento de desempenho em tempo real e função de estatísticas de desempenho de 15 minutos e 24 horas, função de estatísticas Ethernet RMON, suporte à função de monitoramento LLDP, suporte à função de teste de atraso DM, suporte à função de teste de erro de bit PRBS

Topologia de rede física

corrente, estrela, anel

Método de gerenciamento de rede

SNMP, CLI, WEB, SDN, NMS

Requerimentos ambientais

Temperatura de operação

-5℃~45℃

Temperatura de armazenamento

-40℃~85℃

Humidade relativa

5%~95% sem condensação

Tamanho

446(L)x46(A)x538(P) (mm)

Requisitos de energia (nominal)

220V/CA, 50Hz; Fonte de alimentação -48V/DC e 280VHVDC (opcional)

Consumo de energia

<800W
