Transceptor Óptico SFP-DD 100G LR1 10km

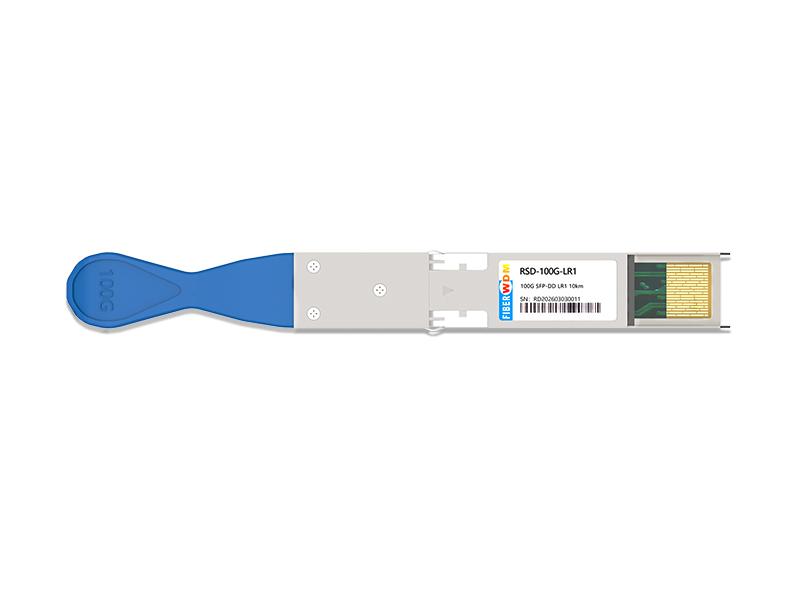

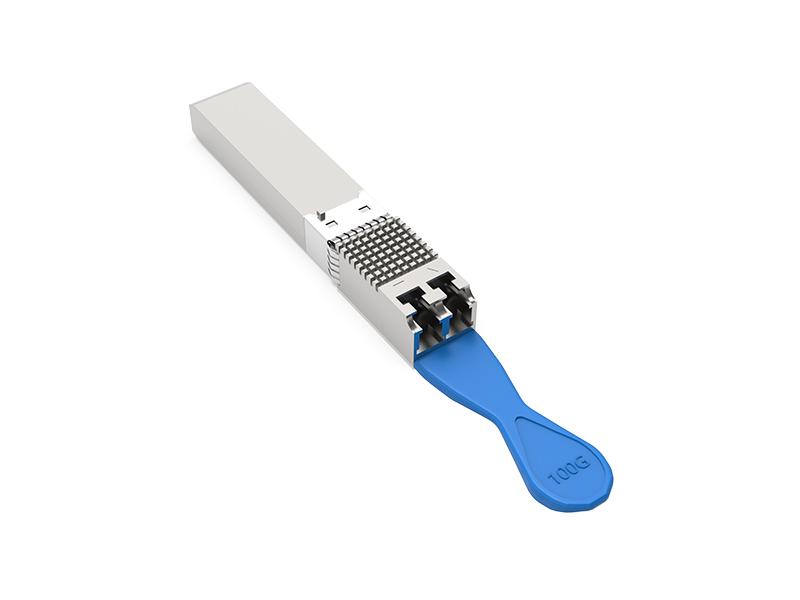

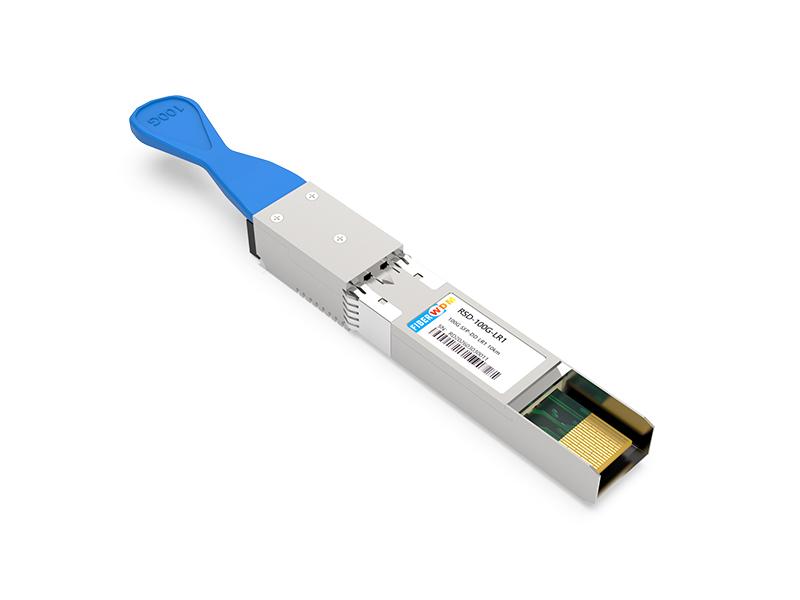

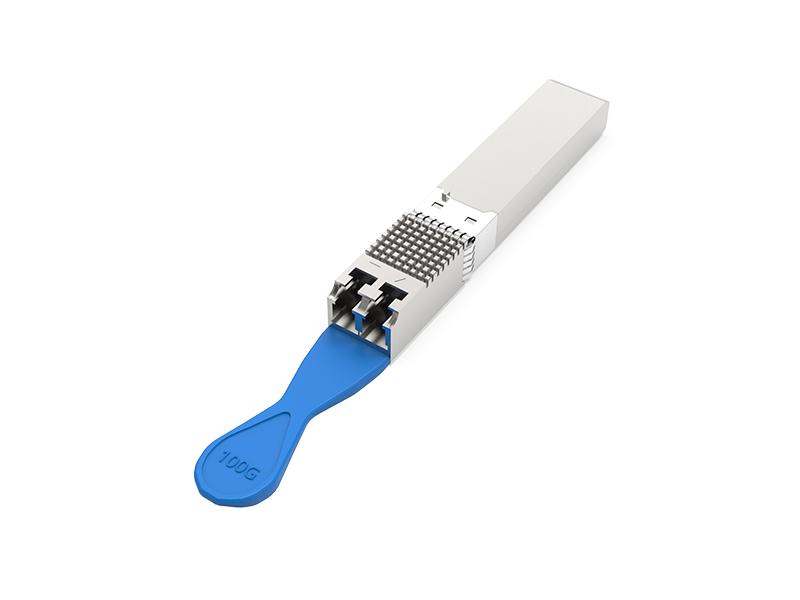

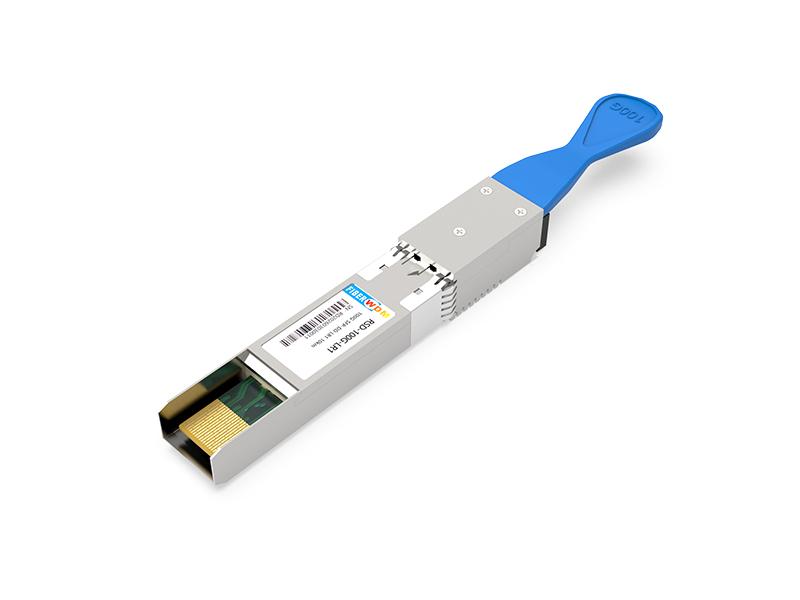

Transceptor Óptico SFP-DD 100G LR1 10km RSD-100G-LR1

Características

• Em conformidade com 100G Lambda MSA 100G LR1-10
• Módulo transceptor full-duplex
• Interface óptica 1x106,25Gb/s (PAM4)
• Interface elétrica 2x53,125Gb/s (PAM4)
• PAM4 de 106,25 Gbps baseado em um transmissor EML TOSA refrigerado
• Receptor PIN PAM4 de 106,25 Gbps
• Dissipação de potência máxima de 3,5 W
• Fator de forma SFP56-DD hot-pluggable
• Comprimento máximo do enlace de 10 km em fibra monomodo G.652 com KP-FEC.

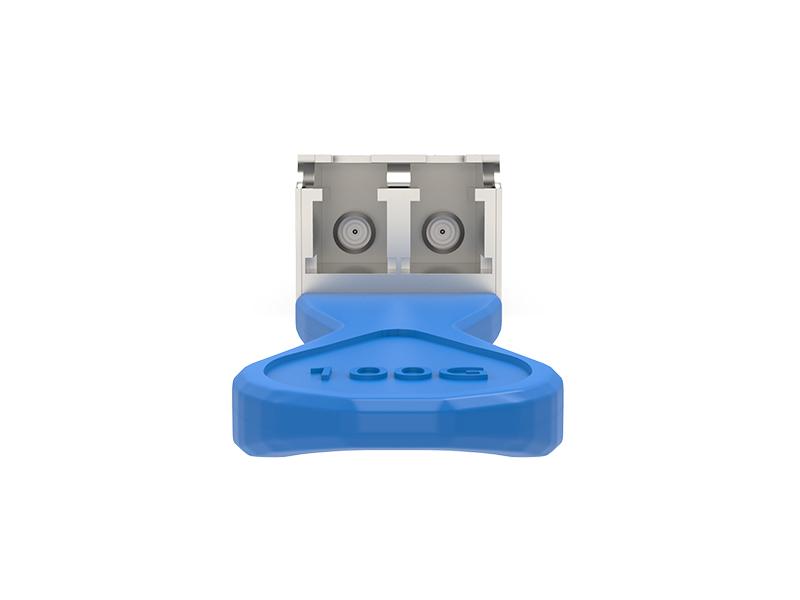

• Receptores LC duplex
• Funções de diagnóstico digital integradas
• Faixa de temperatura operacional da carcaça: 0 a 70°C
• Fonte de alimentação única de 3,3 V
• Em conformidade com a RoHS (sem chumbo)

Aplicações

• 100G Lambda 100G LR1-10
• IEEE802.3CU

Observação:

1. O KR-FEC é opcional; entre em contato conosco caso seja necessário.

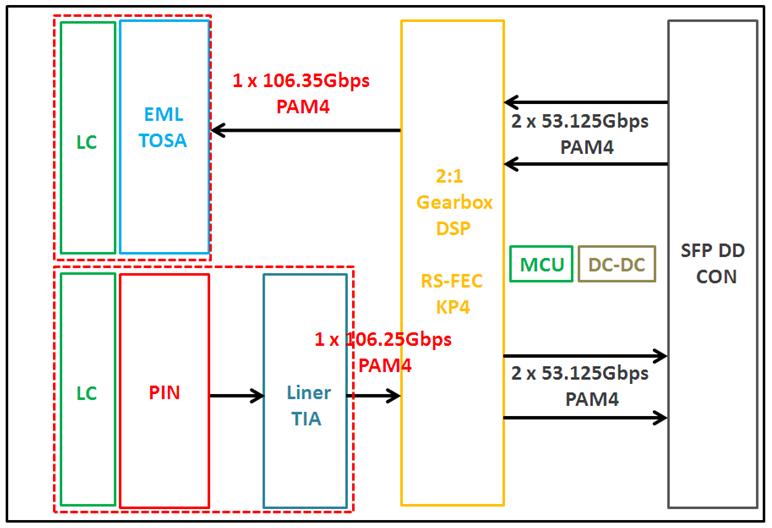

Figura 1. Diagrama de blocos do módulo

Classificações máximas absolutas

Condições de operação recomendadas

Especificações elétricas

Observação:

1. A amplitude da tensão de entrada diferencial é medida entre TxnP e TxnN.

2. A amplitude da tensão de saída diferencial é medida entre RxnP e RxnN.

Características ópticas

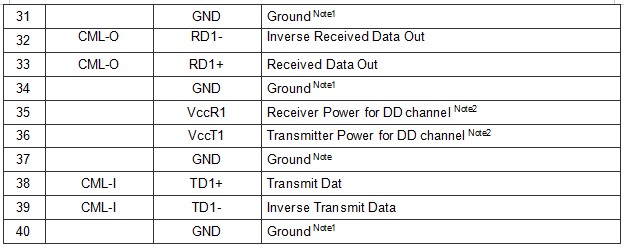

Descrição do Pin

Observação:

1. O SFP-DD utiliza um terra comum (GND) para todos os sinais e alimentação (energia). Todos os sinais e a alimentação são comuns dentro do módulo SFP-DD e todas as tensões do módulo são referenciadas a esse potencial, a menos que seja indicado o contrário. Conecte-os diretamente ao plano de terra comum de sinal da placa host.

2. VccR e VccT devem ser aplicados simultaneamente, assim como VccR1 e VccT1. Requisitos definidos para o lado do host. Os pinos Vcc do conector têm uma corrente máxima nominal de 1000 mA cada.

3. Os pinos ePPS (se não forem usados) podem ser terminados com 50 para o terra no host.

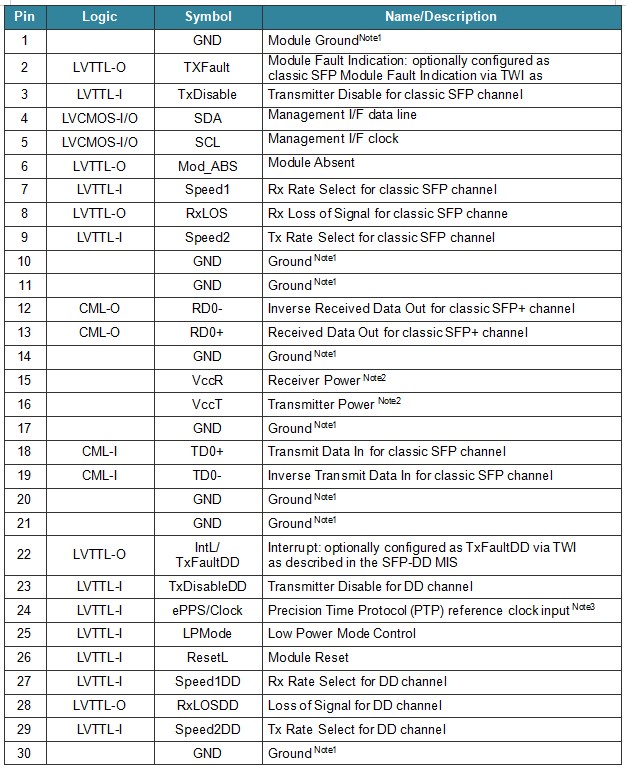

Figura 2. Detalhes da pinagem elétrica

Velocidade 1, Velocidade 2, Velocidade 1DD, Velocidade 2DD

Speed1, Speed2, Speed1DD e Speed2DD são entradas do módulo e são conectadas ao terra (GND) com resistores de >30 kΩ no módulo. Speed1 seleciona opcionalmente a taxa de sinalização óptica de recepção para o canal 1. Speed1DD seleciona opcionalmente a taxa de sinalização óptica de recepção para o canal 2. Speed2 seleciona opcionalmente a taxa de sinalização óptica de transmissão para o canal 1. Speed2DD seleciona opcionalmente a taxa de sinalização óptica de transmissão para o canal 2.

Nota: No 128 GFC, o FC LSN não precisa mais usar Speed1, Speed2, Speed1DD e Speed2DD; está sendo considerada a possibilidade de reutilizar esses sinais para funções programáveis ou outras.

Pino de reinicialização

Reinicialização. O LPMode_Reset possui um resistor pull-up interno no módulo. Um nível baixo no pino ResetL por um período maior que a duração mínima do pulso (t_Reset_init) inicia uma reinicialização completa do módulo, retornando todas as configurações do usuário ao estado padrão. O Tempo de Asserção de Reinicialização do Módulo (t_init) inicia na borda de subida após a liberação do nível baixo no pino ResetL. Durante a execução de uma reinicialização (t_init), o host deve ignorar todos os bits de status até que o módulo indique a conclusão da interrupção de reinicialização. O módulo indica isso enviando um sinal IntL com o bit Data_Not_Ready negado. Observe que, na inicialização (incluindo inserção a quente), o módulo enviará essa interrupção de conclusão de reinicialização sem exigir uma reinicialização.

Mod_ABS

O pino Mod_ABS deve ser conectado ao Vcc Host na placa host e ao nível baixo no módulo. O sinal Mod_ABS é ativado em nível baixo (Low) quando o módulo é inserido. O sinal Mod_ABS é desativado em nível alto (High) quando o módulo é fisicamente removido do conector da placa host devido ao resistor de pull-up na placa host.

Modo LP

O sinal LPMode é um sinal de entrada do host que opera com lógica ativa alta. O sinal LPMode deve ser conectado ao Vcc no módulo SFP-DD/SFP-DD112. O sinal LPMode permite que o host defina se o módulo SFP-DD/SFP-DD112 permanecerá no Modo de Baixo Consumo até que o software habilite a transição para o Modo de Alto Consumo, conforme definido na especificação de gerenciamento do SFP-DD. No Modo de Baixo Consumo (LPMode desativado em nível baixo), o módulo pode transitar imediatamente para o Modo de Alto Consumo após a inicialização da interface de gerenciamento.

Reiniciar

O sinal ResetL deve ser conectado ao Vcc no módulo. Um nível baixo no sinal ResetL por um período maior que a duração mínima do pulso (t_Reset_init) inicia uma reinicialização completa do módulo, retornando todas as configurações do usuário ao estado padrão.

Filtragem da fonte de alimentação

A placa principal deve usar a filtragem da fonte de alimentação mostrada na Figura 3.

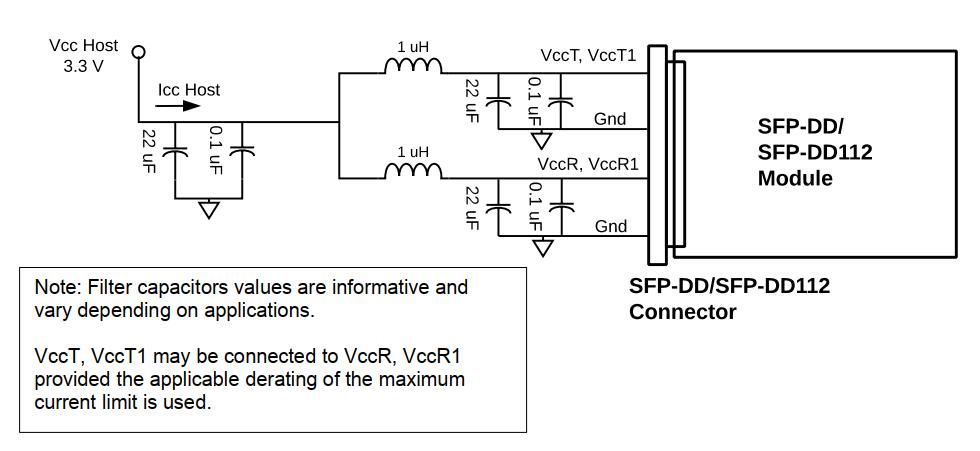

Figura 3. Filtragem da fonte de alimentação da placa principal

INTERFACE DE MONITORAMENTO DIAGNÓSTICO (OPCIONAL)

As seguintes características de diagnóstico digital são definidas em condições normais de funcionamento, salvo indicação em contrário.

Notas:

1. Devido à precisão de medição de diferentes fibras monomodo, pode haver uma flutuação adicional de +/-1 dB ou uma precisão total de +/- 3 dB.

As funções de diagnóstico digital estão disponíveis através da interface I2C, conforme especificado pelo SFP-DD MIS. A memória de gerenciamento do SFP-DD MIS é mostrada na Figura 4.

Devido aos endereços de oito bits, isso limita a memória de gerenciamento que pode ser acessada diretamente pelo host a 256 bytes, que são divididos em Memória Inferior (endereços de 00h a 7Fh) e Memória Superior (endereços de 80h a FFh).

A estrutura de endereçamento da memória de gerenciamento interna adicional¹ é mostrada na Figura 5.

A memória de gerenciamento dentro do módulo é organizada como um espaço de endereçamento único e sempre acessível ao host de 128 bytes (Memória Inferior) e como múltiplos subespaços de endereçamento superior de 128 bytes cada (Páginas), dos quais apenas um é selecionado como visível ao host na Memória Superior. Um segundo nível de seleção de Páginas é possível para Páginas que possuem várias instâncias (por exemplo, quando existe um conjunto de páginas com o mesmo número de página).

Essa estrutura suporta uma memória plana de 256 bytes para módulos passivos de cobre e permite acesso oportuno a endereços na Memória Inferior, como Flags e Monitores. Entradas menos críticas em termos de tempo, como informações de ID serial e configurações de limite, estão disponíveis com a função de Seleção de Página na Página Inferior. Para módulos mais complexos que exigem uma quantidade maior de memória de gerenciamento, o host precisa usar o mapeamento dinâmico das várias Páginas para o espaço de endereçamento da Memória Superior, sempre que necessário.

Nota: O mapa de memória de gerenciamento foi projetado em grande parte com base no mapa de memória CMIS, onde páginas e bancos são usados para permitir interações críticas em termos de tempo entre o host e o módulo, ao mesmo tempo que se expande o tamanho da memória. Este mapa de memória foi alterado para acomodar apenas duas vias elétricas e limitar a memória necessária. A abordagem de endereço único é usada, como encontrado em QSFP.

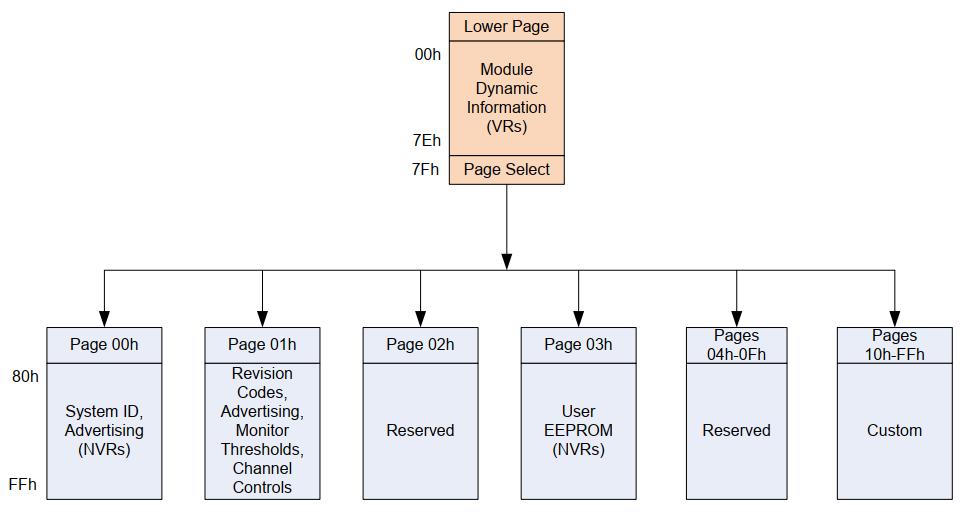

Figura 4. Mapa de memória do QSFP28

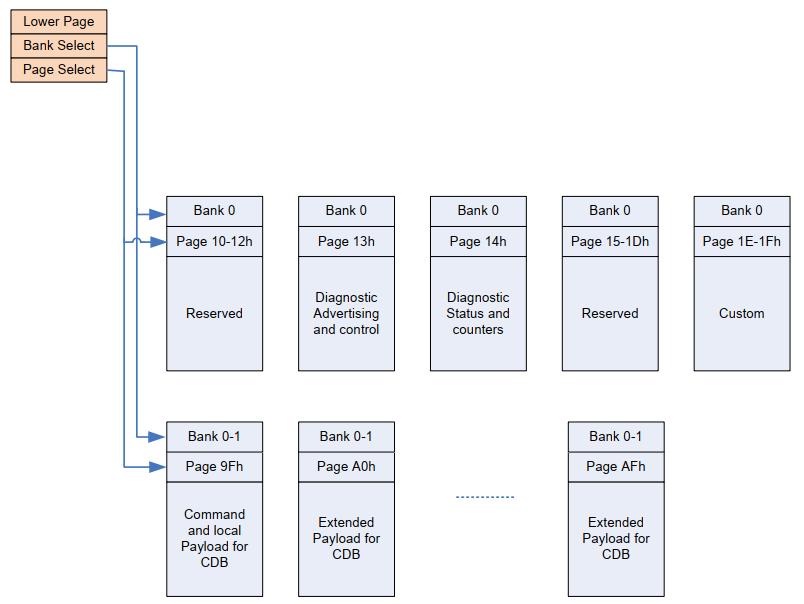

Figura 5. Mapa de memória da página do banco SFP-DD MIS

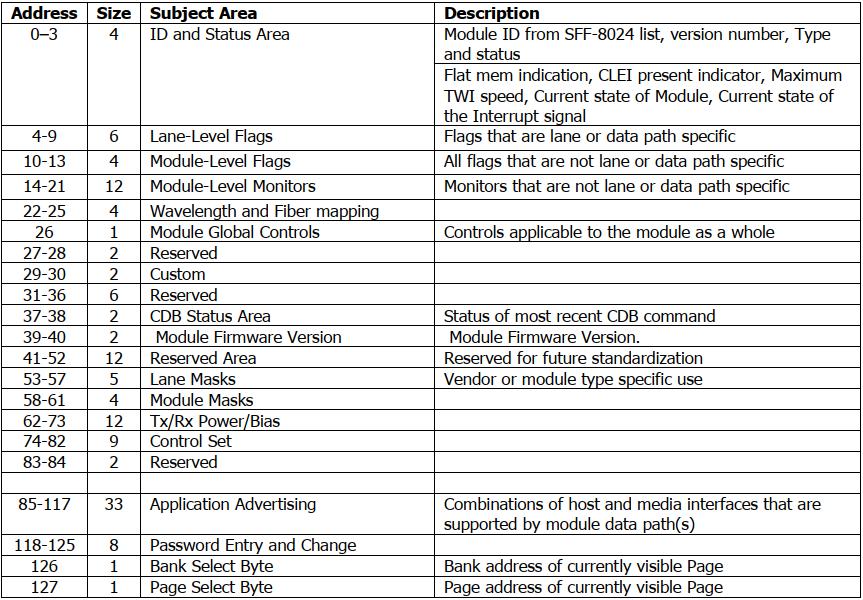

Figura 6. Visão geral da memória inferior

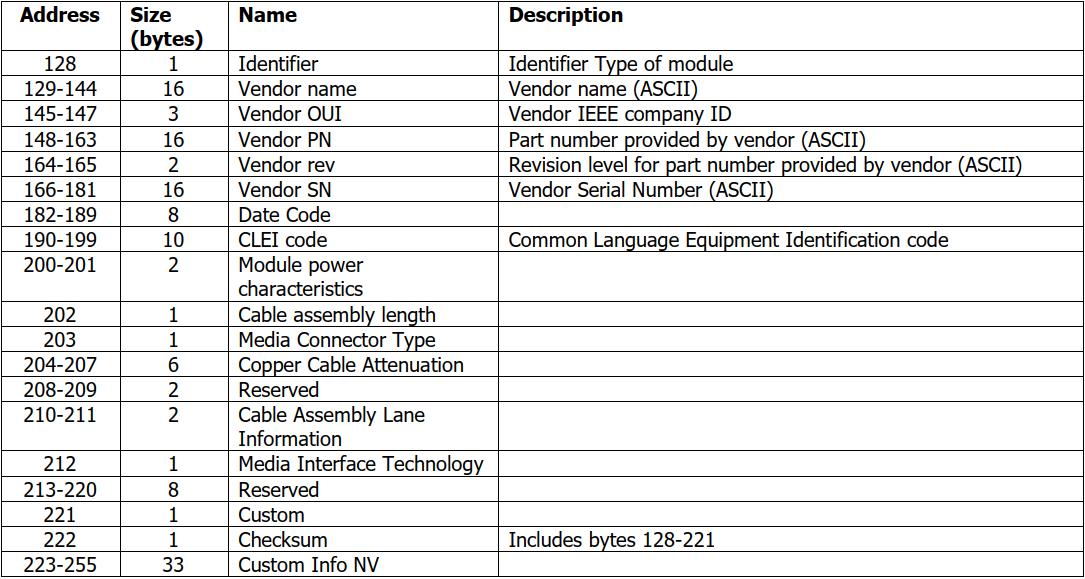

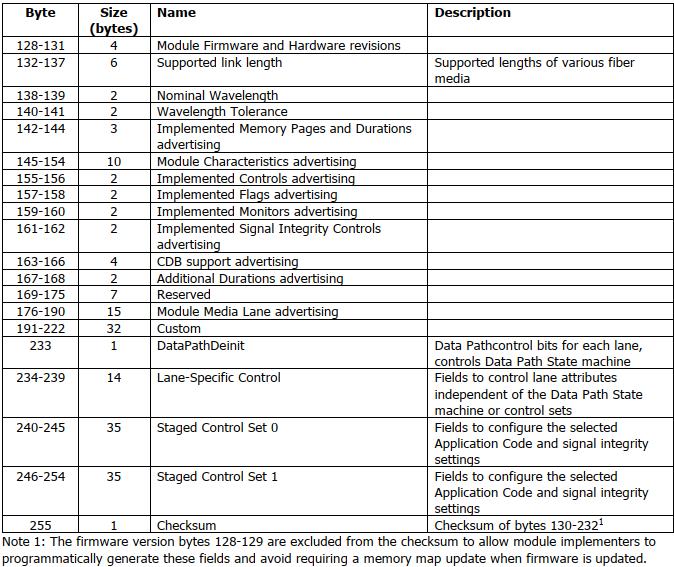

Figura 7. Visão geral da memória na página 00h

Figura 8. Visão geral da memória na página 01h

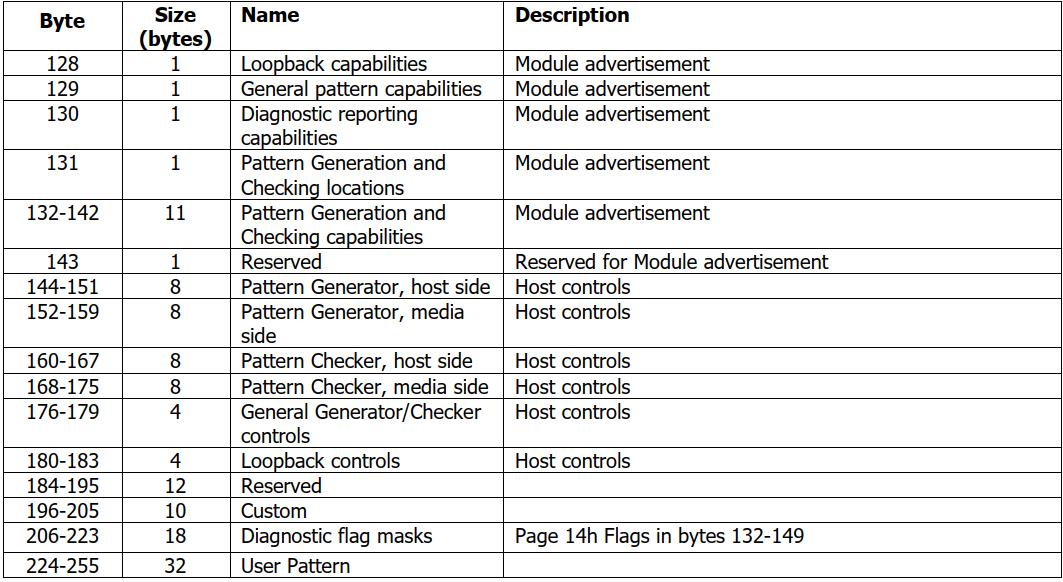

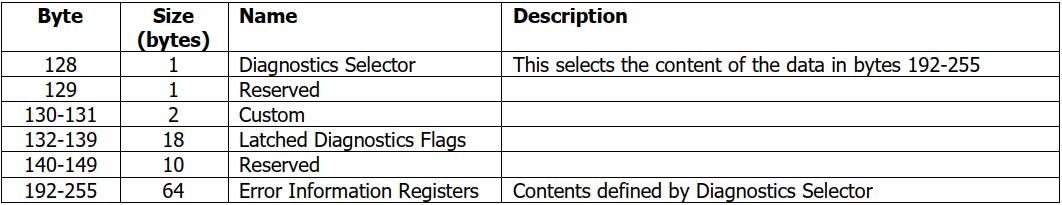

Figura 9. Visão geral da memória na página 13h

Figura 10. Visão geral da memória na página 14h

Dimensões Mecânicas

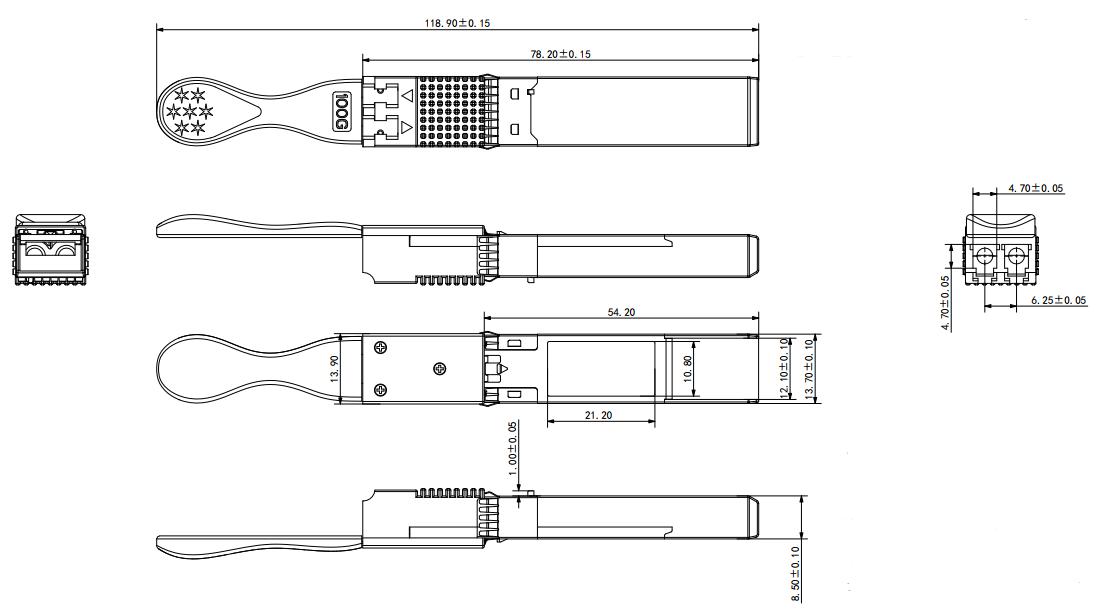

Figura 11. Especificações Mecânicas

Referências

1. SFP-DD MSA

2. IEEE802.3cu 100GBASE-LR1

3. 100G Lambda MSA 100G LR1-10
