O módulo transceptor de modo único da série RQ-100GDO40-XXXX é projetado para transmissões multicanal 100GbE de até 40 km de distância sobre fibra óptica de modo único padrão G.652 (SMF). O transceptor opera a uma taxa de dados de 100Gbps no comprimento de onda DWDM nominal de 1295,56 nm a 1312,58 nm conforme especificado pelo CW-WDM MSA. Este módulo pode converter 4 canais de dados elétricos de entrada de 25Gbps (NRZ) em 1 canal de sinal óptico de 100Gbps (PAM4), e também pode converter 1 canal de sinal óptico de 100Gbps (PAM4) em 4 canais de saída de dados elétricos de 25Gbps (NRZ). A interface elétrica do módulo está em conformidade com OIF CEI-28G-VSR e QSFP28 MSA. Ele foi projetado para implantação em equipamentos de rede DWDM em redes metropolitanas de acesso e núcleo.

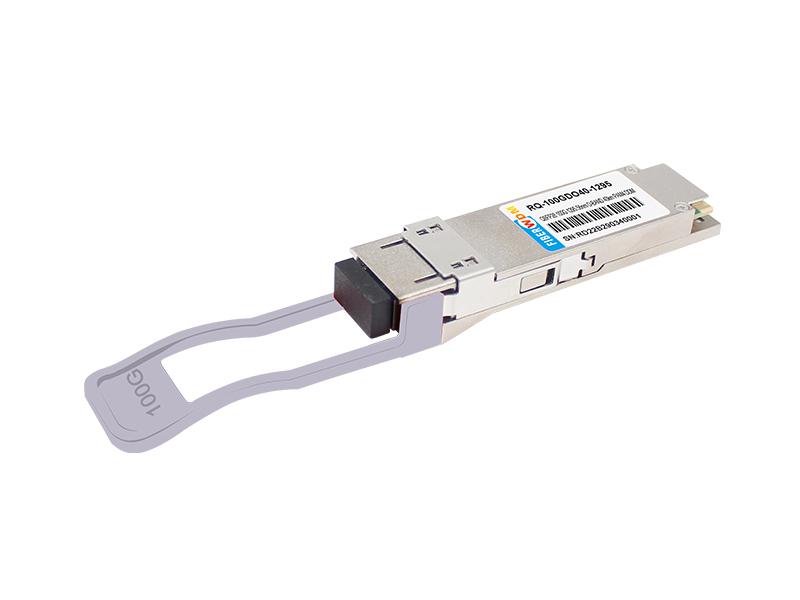

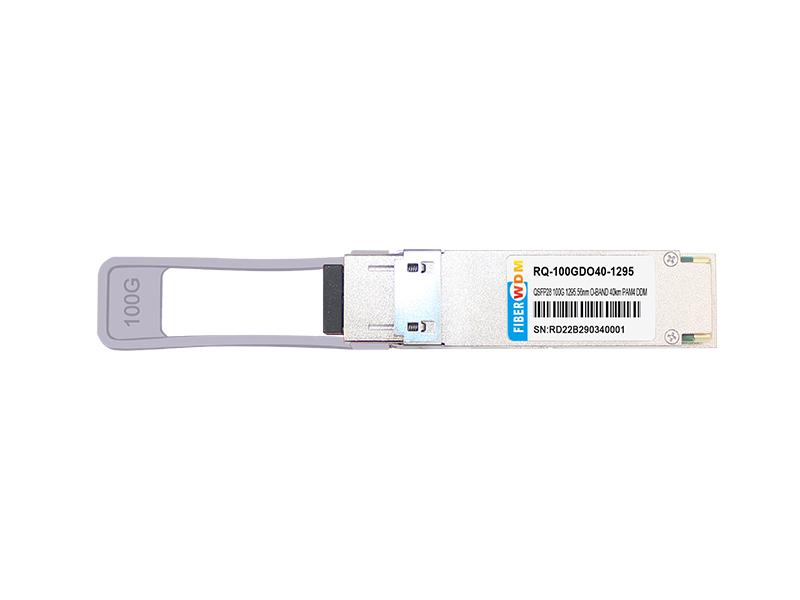

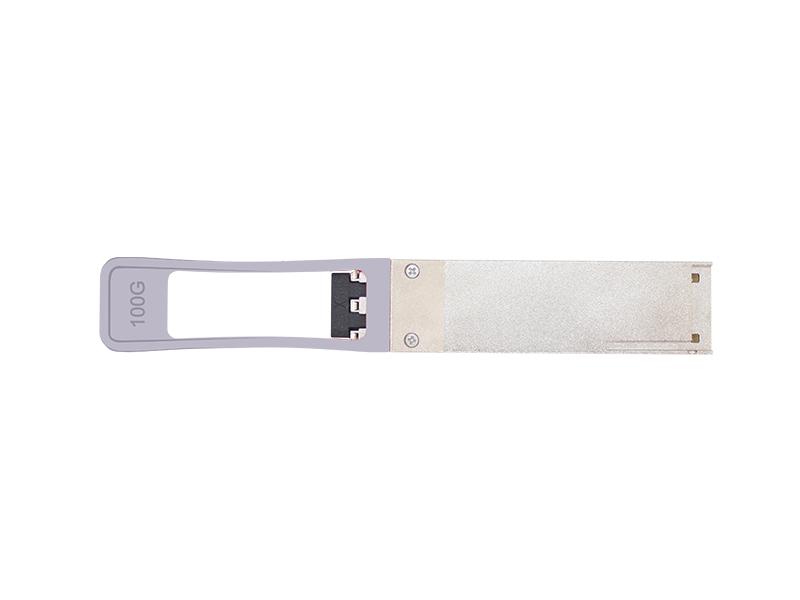

QSFP28 100G O-Band DWDM 40KMTransceptor SM LC
Informações de Pedido
| Nº da peça | Taxa de dados | Fibra | Distância*3 | Interface | Temp. |
| RQ-100GDO40-XXXX*2 | 100Gbps | SMF | 40KM | LC | 0~+70°C |
*1: Para as informações de certificação mais recentes, consulte a FIBERWDM.

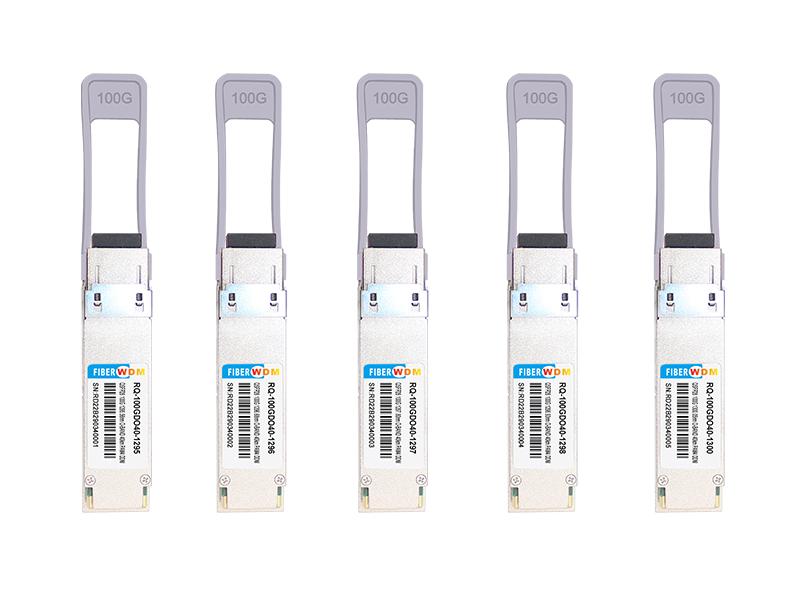

*2: XXXX refere-se à faixa de comprimento de onda O-Band DWDM conforme especificado pelo CW-WDM MSA; consulte a tabela a seguir para informações detalhadas de comprimento de onda central.
*3: Em SMF G.652.

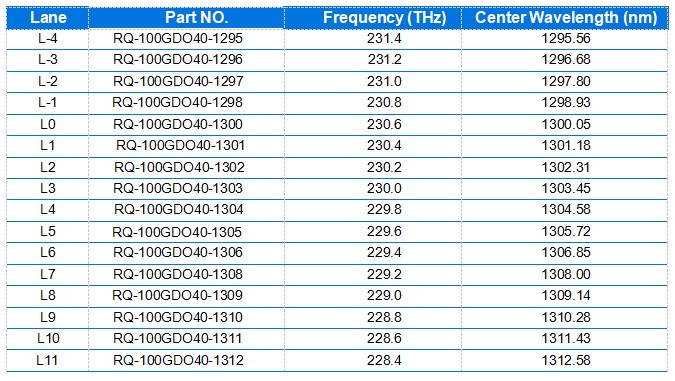

Canal XXX refere-se à tabela a seguir
Como mostrado na Figura 1, o caminho do transmissor do transceptor contém uma entrada elétrica 4x25 Gbps CAUI-4, um multiplexador elétrico integrado, um driver SiPho, um monitor de diagnóstico, um controle e polarização para o modulador MZ e uma fonte laser de modo único. O multiplexador elétrico integrado converte 4 canais de dados de entrada elétricos de 25 Gbps (NRZ) em 1 canal de sinal óptico de 100 Gbps (PAM4).
Como mostrado na Figura 1, o caminho do receptor do transceptor contém um APD, um amplificador de transimpedância (TIA), um demultiplexador integrado e um bloco de saída elétrica compatível com CAUI-4 4x25 Gbps. O demultiplexador integrado converte 1 canal de sinal óptico de 100 Gbps (PAM4) em 4 canais de dados de saída elétricos de 25 Gbps (NRZ).
A interface entre o módulo QSFP28 e o Host ASIC é mostrada na Figura 2. As linhas de sinal de alta velocidade são acopladas internamente em CA e as entradas elétricas são terminadas internamente em 100 ohms diferenciais. Todos os canais elétricos de transmissor e receptor estão em conformidade com a especificação CAUI-4 conforme IEEE 802.3cd.
O módulo possui os seguintes sinais de baixa velocidade para controle e status: ModSelL, ResetL, LPMode/TxDis, ModPrsL, IntL/RxLOSL. Além disso, há uma interface serial de dois fios padrão da indústria dimensionada para 3,3 V LVTTL. A definição da interface de sinal de controle e os registradores da memória da interface serial são definidos com mais detalhes na seção Interface de Controle e Mapa de Memória.
A exposição a surtos de corrente e eventos de sobretensão pode causar danos imediatos ao módulo transceptor. Observe as precauções para operação normal de equipamentos sensíveis a descarga eletrostática, e também deve-se ter atenção para restringir a exposição às condições definidas nas classificações máximas absolutas.
Os conectores ópticos ficarão expostos enquanto o tampão da porta não estiver inserido, portanto, sempre preste atenção à proteção. Cada módulo é equipado com um tampão de proteção da porta para proteger as portas ópticas. O tampão protetor deve estar sempre no lugar sempre que a fibra óptica não estiver inserida. Antes de inserir a fibra óptica, recomenda-se limpar a extremidade do conector da fibra óptica para evitar contaminação da porta óptica do módulo devido a conector sujo. Se ocorrer contaminação, use métodos padrão de limpeza de portas LC.

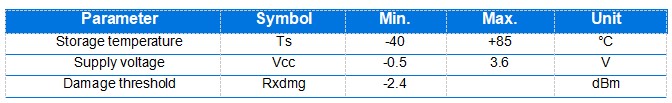

Exceder a tabela de classificações máximas absolutas pode causar danos permanentes ao dispositivo. Esta é apenas uma classificação enfatizada e não envolve a operação funcional do dispositivo além das especificações desta especificação técnica sob estas ou outras condições. A operação de longo prazo sob classificações máximas absolutas afetará a confiabilidade do dispositivo.

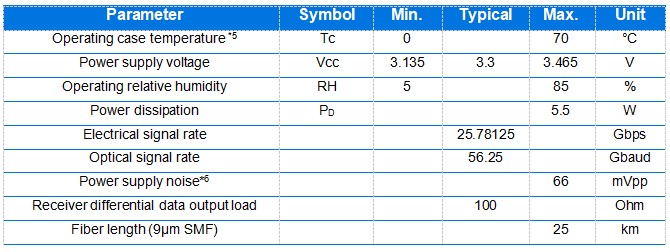

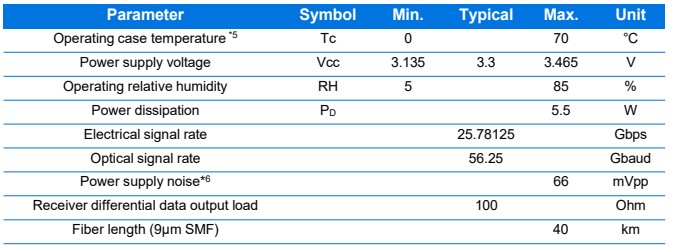

Para operações além das condições de operação recomendadas, as características ópticas e elétricas não são definidas, a confiabilidade não é implícita, e tais operações por longo período podem danificar o módulo.
*4: As especificações da fonte de alimentação, corrente instantânea, sustentada e em regime permanente estão em conformidade com a classificação de potência QSFP28 MSA.
*5: A posição da medição da temperatura da carcaça é mostrada na Figura 9.
*6: O ruído da fonte de alimentação é definido como a amplitude de ruído pico a pico na faixa de frequência no lado de alimentação do host do filtro de alimentação recomendado com o módulo e o filtro recomendado em uso. Os níveis de tensão, incluindo o ruído pico a pico, são limitados à faixa de operação recomendada da fonte de alimentação associada. Veja a Figura 7 para o filtro de alimentação recomendado.

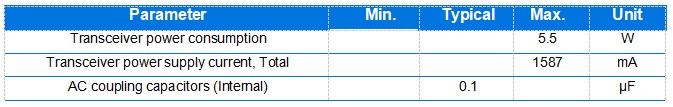

Características Elétricas Gerais
Salvo indicação em contrário, as seguintes características são definidas sob condições de operação recomendadas.

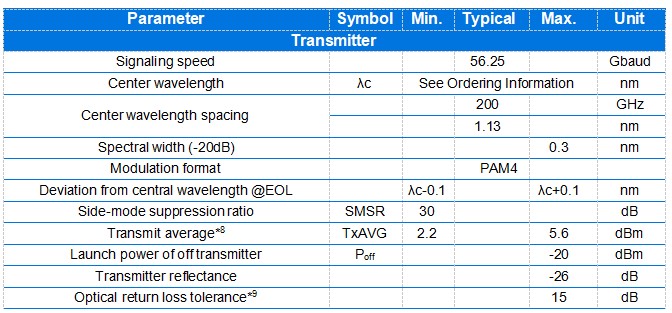

Características Ópticas @Ponto de Teste TP2
*8: A potência média de lançamento (mín.) é informativa e não o principal indicador da intensidade do sinal. Um transmissor com potência de lançamento abaixo deste valor não pode estar em conformidade; no entanto, um valor acima não garante conformidade.
*9: A refletância do transmissor é definida olhando para o transmissor.

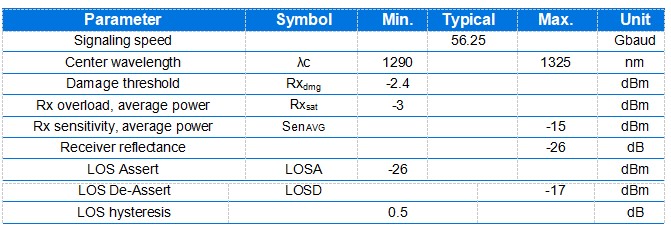

Características Ópticas @Ponto de Teste TP3
Tabela de Conformidade Regulamentar
| Característica | Método de Teste | Desempenho |
|
Teste de Segurança Ocular a Laser e Tipo de Equipamento
|
(IEC) EN 62368-1:2014+A11 (IEC) EN 60825-1:2014 (IEC) EN 60825-2:2004+A1+A2 |
CDRH Accession Number:2132182-000 TUV File: R 50457725 0001 CB File: JPTUV-100513 |
| Reconhecimento de Componentes |
Reconhecimento conjunto de Componentes da Underwriters Laboratories (UL) e da Canadian Standards Association (CSA) para Equipamentos de Tecnologia da Informação, incluindo Equipamentos de Escritório Elétrico e ComercialEquipamento |
UL File: E317337 |
| Conformidade RoHS | Diretiva RoHS 2011/65/EU&(EU)2015/863 |
Menos de 100 ppm de cádmio. Menos de 1000 ppm de chumbo, mercúrio, cromo hexavalente, bifenilos polibromados (PPB), éteres difenílicos polibromados (PBDE), ftalato de dibutila, ftalato de butil-benzila, bis (2-etil-hexil) ftalato e diisobutilftalatos. |
| Descarga Eletrostática (ESD) para os Contatos Elétricos | Modelo de Corpo Humano JEDEC (HBM) |
Contatos de alta velocidade devem suportar 1000V. Todos os outros contatos devem suportar 2000V. |
| Descarga Eletrostática (ESD) no Receptáculo do Conector Óptico | IEC 61000-4-2:2008 |
Quando instaladas em uma carcaça e chassi devidamente aterrados, as unidades são submetidas a descargas de ar de 15kV durante a operação e descargas diretas de 8kV nacarcaça. |
|
Interferência Eletromagnética(EMI) |
FCC Part 15 Class B; CISPR 32 (EN55032) 2015; |
As margens do sistema dependem do projeto da placa do cliente e do chassi. |
| Imunidade |
IEC 61000-4-3:2010; EN55035:2017 |
Normalmente não apresenta efeito mensurável de um campo de 10V/m varrido de 80 MHz até6 GHz aplicado ao módulo sem um invólucro de chassi. |
