O módulo transceptor monomodo da série RQ-100GDO60-XXXX foi projetado para transmissões 100GbE de múltiplos canais para distâncias de até 60KM sobre fibra óptica monomodo (SMF) G.652 padrão. O transceptor opera a uma taxa de dados de 100Gbps no comprimento de onda DWDM nominal de 1295,56nm a 1312,58nm, conforme especificado pelo CW-WDM MSA. Este módulo pode converter dados de entrada elétricos de 4 canais de 25Gbps (NRZ) em 1 canal de sinal óptico de 100Gbps (PAM4), e também pode converter 1 canal de sinal óptico de 100Gbps (PAM4) em dados de saída elétricos de 4 canais de 25Gbps (NRZ). A interface elétrica do módulo está em conformidade com o OIF CEI-28G-VSR e o QSFP28 MSA. Ele foi projetado para ser implantado em equipamentos de rede DWDM em redes metropolitanas de acesso e núcleo.

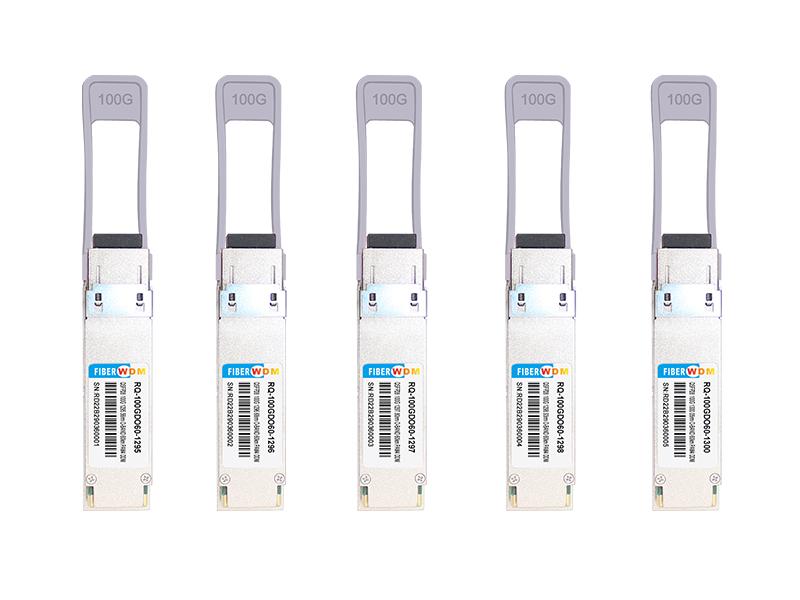

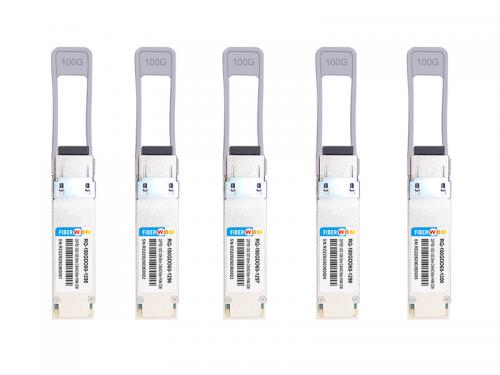

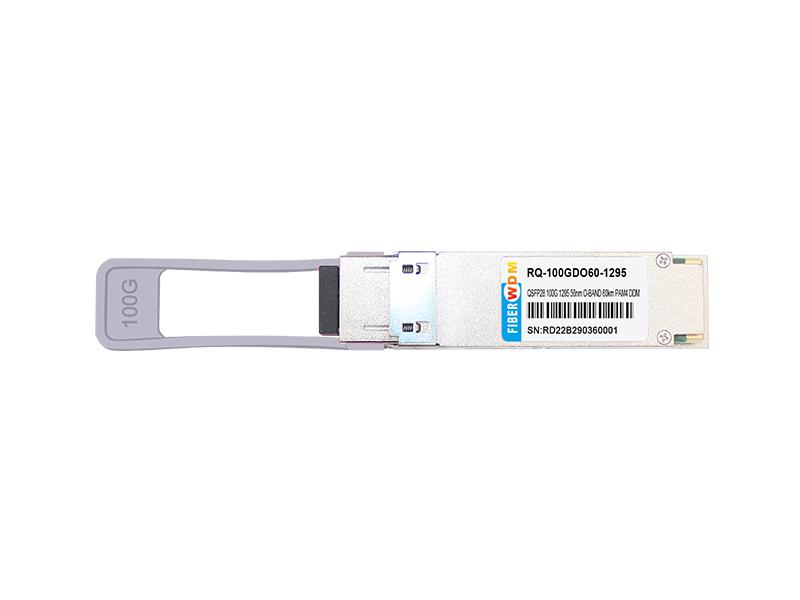

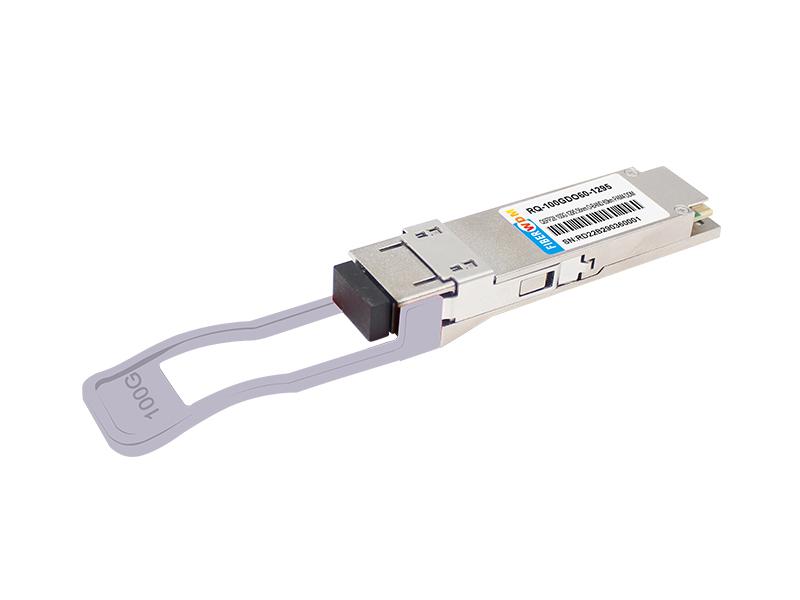

QSFP28 100G O-Band DWDM 60KMTransceptor SM LC
Informações para pedido
| Nº da peça | Taxa de dados | Fibra | Distância*3 | Interface | Temp. |
| RQ-100GDO60-XXXX*2 | 100Gbps | SMF | 60KM | LC | 0~+70°C |
*1: Para obter as informações de certificação mais recentes, verifique com a FIBERWDM.
*2: XXXX refere-se à faixa de comprimento de onda DWDM de banda O conforme especificado pelo CW-WDM MSA; consulte a tabela a seguir para obter informações detalhadas sobre o comprimento de onda central.
*3: Sobre SMF G.652.

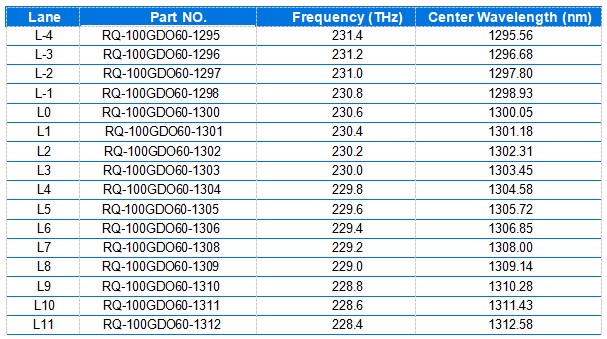

XXX-Canal refere-se à tabela a seguir

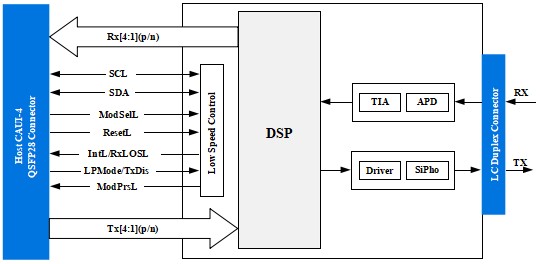

Figura 1: Diagrama de blocos do transceptor
Apenas um canal i ( i=1, 2, 3, 4) é mostrado para simplificar

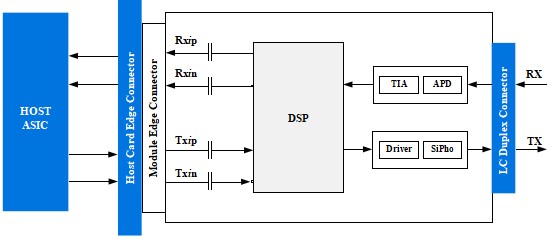

Figura 2: Diagrama de referência da aplicação
Conforme mostrado na Figura 1, o caminho do transmissor do transceptor contém uma entrada elétrica CAUI-4 de 4x25Gbps, um multiplexador elétrico integrado, um driver SiPho, um monitor de diagnóstico, um controle e polarização para o modulador MZ e uma fonte de laser de modo único. O multiplexador elétrico integrado converte os dados de entrada elétrica de 4 canais de 25Gbps (NRZ) em 1 canal de sinal óptico de 100Gbps (PAM4).
Conforme mostrado na Figura 1, o caminho do receptor do transceptor contém um APD, um amplificador de transimpedância (TIA), um desmultiplexador integrado e um bloco de saída elétrica compatível com CAUI-4 de 4x25Gbps. O desmultiplexador integrado converte 1 canal de sinal óptico de 100Gbps (PAM4) em dados de saída elétrica de 4 canais de 25Gbps (NRZ).
A interface entre o módulo QSFP28 e o ASIC do host é mostrada na Figura 2. As linhas de sinal de alta velocidade são internamente acopladas em CA e as entradas elétricas são internamente terminadas em 100 Ohms diferenciais. Todos os canais elétricos do transmissor e receptor são compatíveis com a especificação CAUI-4 conforme a IEEE 802.3cd.
O módulo possui os seguintes sinais de baixa velocidade para controle e status: ModSelL, ResetL, LPMode/TxDis, ModPrsL, IntL/RxLOSL. Além disso, há uma interface serial de dois fios padrão da indústria dimensionada para 3.3V LVTTL. A definição da interface de sinal de controle e os registros da memória da interface serial são definidos adicionalmente na seção Interface de Controle e Mapa de Memória.
A exposição a surtos de corrente e eventos de sobretensão pode causar danos imediatos ao módulo transceptor. Observe as precauções para operação normal de equipamentos sensíveis a descargas eletrostáticas, e também deve-se tomar cuidado para restringir a exposição às condições definidas nas classificações máximas absolutas.
Os conectores ópticos ficarão expostos enquanto o plugue da porta não estiver inserido, portanto sempre preste atenção à proteção. Cada módulo é equipado com um plugue de proteção da porta para proteger as portas ópticas. O plugue de proteção deve estar sempre colocado quando a fibra óptica não estiver inserida. Antes de inserir a fibra óptica, recomenda-se limpar a extremidade do conector da fibra óptica para evitar a contaminação da porta óptica do módulo devido a um conector sujo. Se ocorrer contaminação, use métodos padrão de limpeza de portas LC.
Exceder a tabela de classificações máximas absolutas pode causar danos permanentes ao dispositivo. Esta é apenas uma classificação enfatizada e não envolve a operação funcional do dispositivo que exceda as especificações desta especificação técnica sob estas ou outras condições. A operação de longo prazo sob classificações máximas absolutas afetará a confiabilidade do dispositivo.

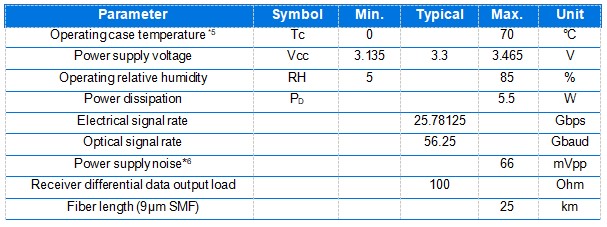

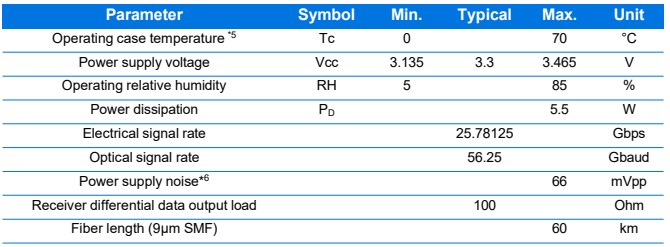

Para operações além das condições operacionais recomendadas, as características ópticas e elétricas não são definidas, a confiabilidade não é garantida e tais operações por um longo período podem danificar o módulo.

*4: As especificações da fonte de alimentação, a corrente instantânea, sustentada e em estado estacionário estão em conformidade com a classificação de potência do QSFP28 MSA.
*5: A posição da medição da temperatura do invólucro é mostrada na Figura 9.
*6: O ruído da fonte de alimentação é definido como a amplitude de ruído pico a pico na faixa de frequência no lado da alimentação do host do filtro de alimentação recomendado, com o módulo e o filtro recomendado instalados. Os níveis de tensão, incluindo o ruído pico a pico, são limitados à faixa operacional recomendada da fonte de alimentação associada. Consulte a Figura 7 para o filtro de alimentação recomendado.

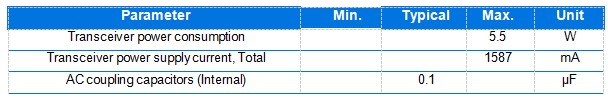

Características Elétricas Gerais
Salvo indicação em contrário, as características a seguir são definidas sob condições operacionais recomendadas.

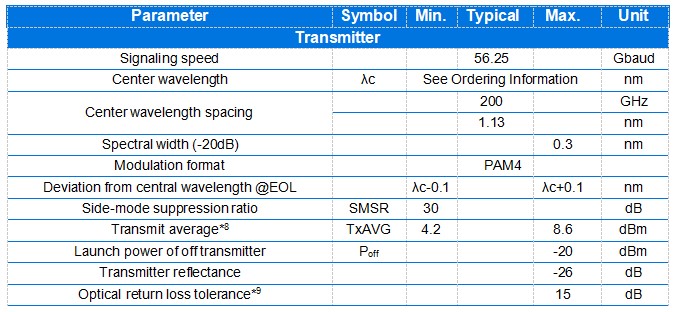

Características Ópticas @Ponto de Teste TP2

*8: A potência média de lançamento (mín.) é informativa e não é o principal indicador da intensidade do sinal. Um transmissor com potência de lançamento abaixo deste valor não pode estar em conformidade; entretanto, um valor acima deste não garante conformidade.
*9: A refletância do transmissor é definida olhando para dentro do transmissor.

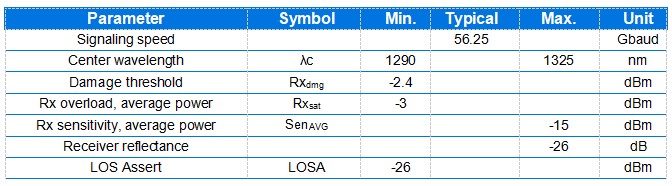

Características Ópticas @Ponto de Teste TP3

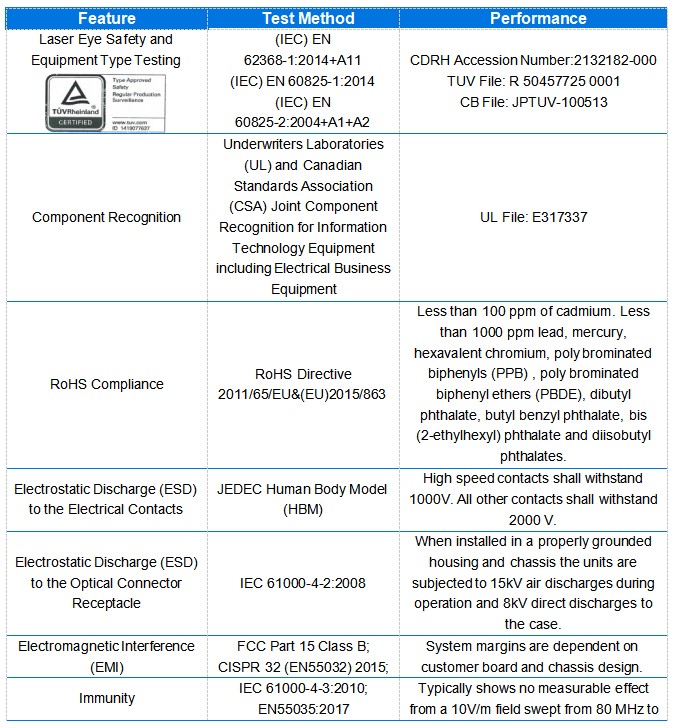

Tabela de Conformidade Regulatória
