Low Insertion Loss Optical Switch，2X2F Mechanical optical switch Module
Low Insertion Loss Optical Switch，2X2F Mechanical optical switch Module Low Insertion Loss Optical Switch，2X2F Mechanical optical switch Module Low Insertion Loss Optical Switch，2X2F Mechanical optical switch Module

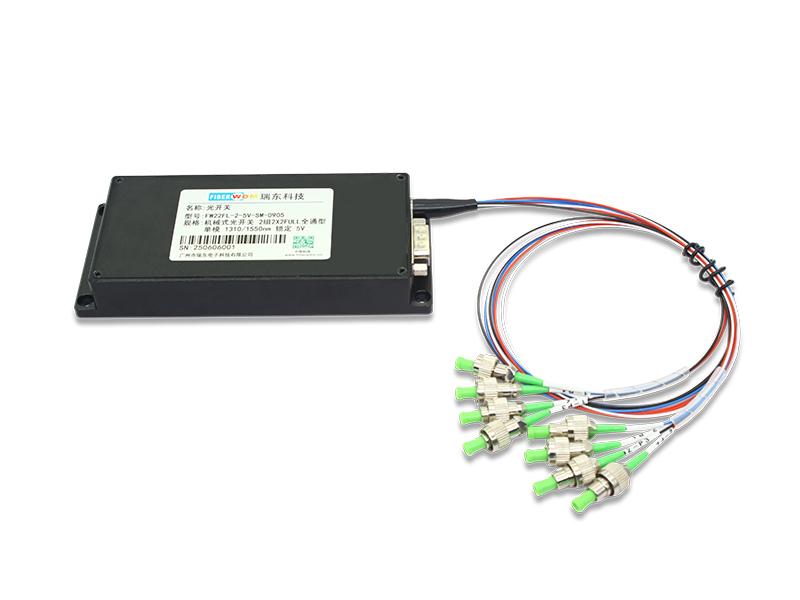

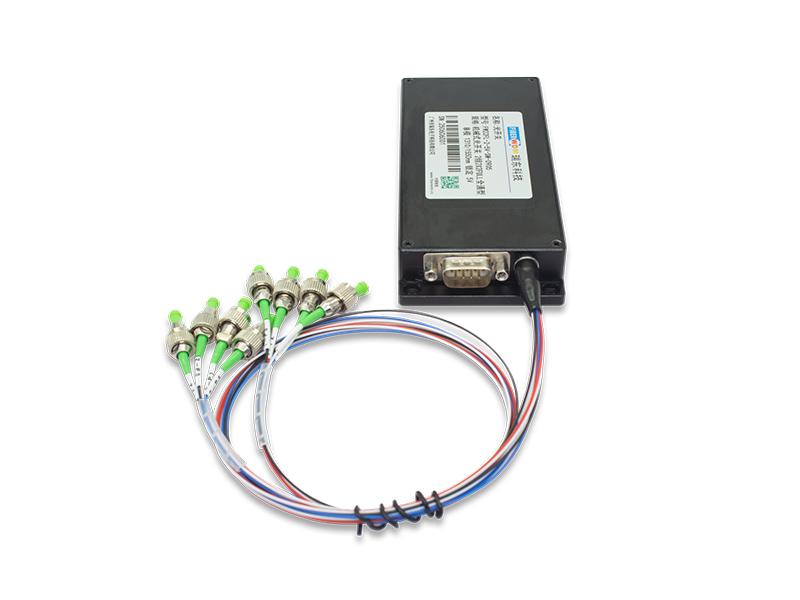

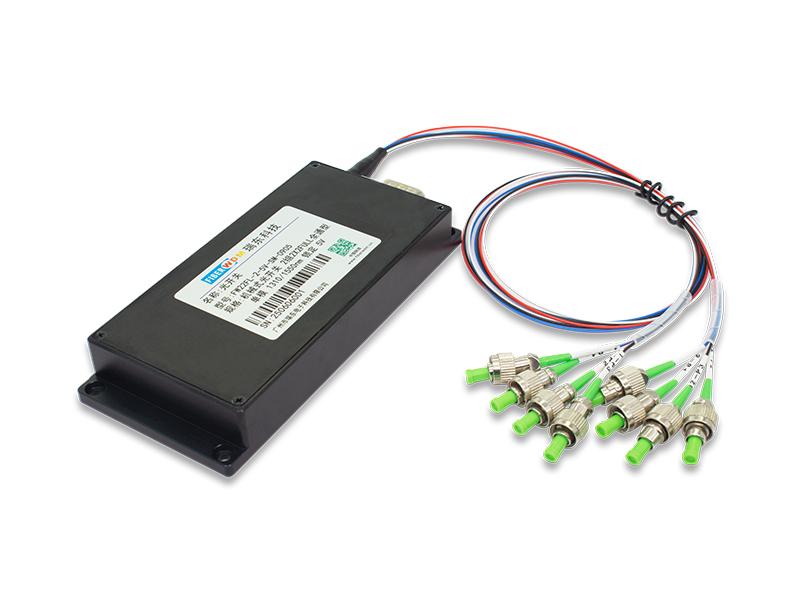

Módulo de interruptor óptico mecânico 2 canais 2X2F

Características do produto

  • Baixa perda de inserção, ampla faixa de comprimento de onda
  • Baixa diafonia de canal, alta estabilidade e alta confiabilidade
  • Mantém o caminho óptico quando a energia está desligada
  • Projeto de circuito interno com detecção de falhas de autodiagnóstico
  • Método de controle simples, tamanho compacto, fácil de integrar em sistemas
Perguntar agora Download
  • Detalhes do produto

FW22FL-2-5V-SM-0905-L/NL

Tipo de passagem completa 2X2, modo único 1310/1550 nm, com trava/sem trava, 5 V, fibra de 0,9 mm e 0,5 m, interface de comunicação RS485, módulo de caixa 135 × 60 × 20 mm

O FW22FL-2-SM-0905 é um dispositivo de comutação, conversão e roteamento de caminho óptico que inclui dois canais de comutadores ópticos 2x2, capazes de realizar comutação de caminho óptico direta e cruzada para ambos os grupos. Em sistemas de transmissão de fibra óptica, comutadores ópticos são usados para múltiplos monitores, LANs, múltiplas fontes de luz, detectores e conversões de proteção Ethernet. Comutadores ópticos são aplicados principalmente em: monitoramento óptico multicanal em sistemas de transmissão óptica, comutação automática entre múltiplas fontes de luz/detectores em LANs e monitoramento multiponto dinâmico em sistemas de sensoriamento óptico; testes de fibra óptica em sistemas de teste óptico para fibra óptica, componentes ópticos, redes e cabos ópticos de engenharia de campo; e ajuste e alinhamento de componentes ópticos.

Parâmetros do produto

Parâmetros

Especificações

Unidade

Comprimento de onda operacional

1260~1620 nm

nm

Perda de inserção

≤1,0

dB

Perda dependente do comprimento de onda

≤0,25

dB

Perda Dependente de Polarização

≤0,05

dB

Perda Dependente da Temperatura

≤0,25

dB

Perda de Retorno

≥50

dB

Conversa cruzada

≥55

dB

Tempo de troca

≤15

EM

Capacidade de repetição

≤±0,02

dB

Durabilidade

≥10 7

vezes

Tensão de operação

5 V, 200 mA

V

Tipo de interruptor

Não trava/trava

/

Temperatura de operação

-20~70

°C

Temperatura de armazenamento

-40~85

°C

Potência Óptica

≤500

mw

Dimensão

135C×60L×20A

milímetros

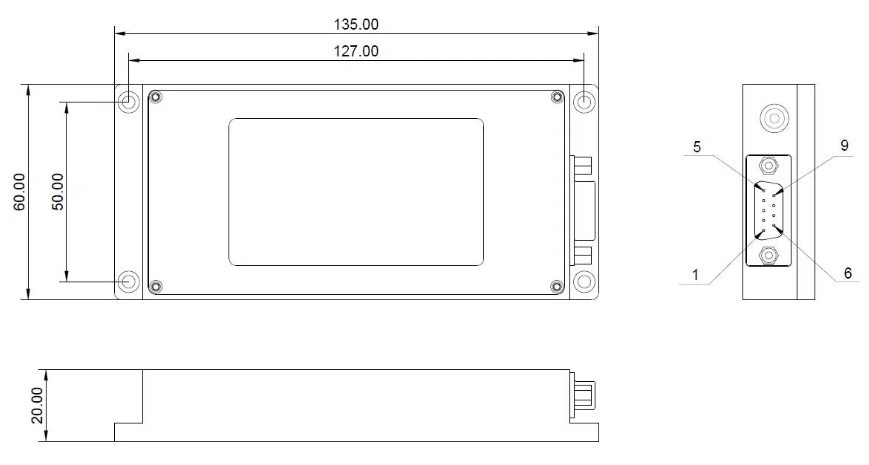

Dimensão

2X2F Mechanical optical switch Module

Definições de pinos

Conector macho DB9

ALFINETE

Tipo

Nome

Função

2

Entrada

A+

485 comunicação A+

3

Entrada

B-

485 comunicação B-

8

Poder

Terra

Aterramento da fonte de alimentação

9

Poder

VCC

Terminal positivo da fonte de alimentação

1,4,5,6,7

NC

NC /

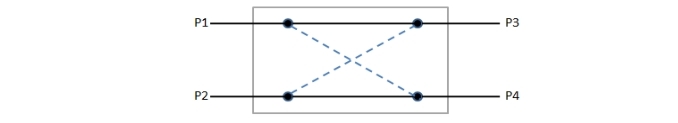

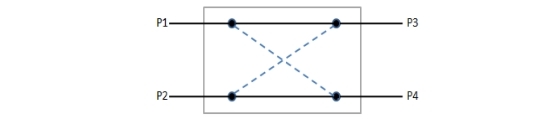

Diagrama do caminho óptico

Low Insertion Loss Optical Switch

Low Insertion Loss Optical Switch

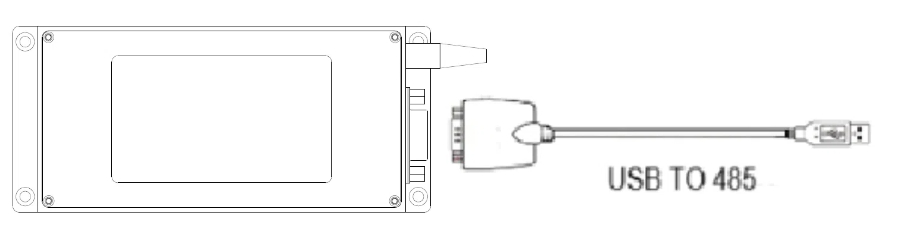

Esquema de controle

High-Reliability Optical Switch Module

Conjunto de comando de controle RS-485

  • “_” representa um sublinhado
  • Todas as letras no protocolo de comunicação são maiúsculas.
  • Este módulo só pode executar um comando por vez. Normalmente, você precisa esperar que o programa retorne um valor correspondente antes de inserir o próximo comando.
  • eu [fim se] Na prática, use o símbolo de menor que “<” como marcador inicial e o símbolo de maior que “>” como marcador final.

Nome

Instrução

Descrição

Configurar o canal do switch óptico

Comando:

O comando define a seleção do canal do comutador óptico. XX define o primeiro comutador óptico e YY define o segundo comutador óptico. Quando XX é 01, ele comuta para P1 conectado a P3 e P2 conectado a P4. Quando XX é 02, ele comuta para P1 conectado a P4 e P2 conectado a P3. Uma configuração bem-sucedida retorna a resposta 1. Se XX exceder o número de canais do comutador óptico, ele retorna a resposta 2. A resposta 3 indica uma falha ou erro de comutação do comutador óptico.

resposta1:

resposta2:

resposta3:

Verifique o canal atual do interruptor óptico

Comando:

O comando indica a consulta do canal atual do switch óptico. Uma consulta bem-sucedida retorna o comando de resposta, onde XX e YY representam o canal atual.

01: P1 está conectado a P3, P2 está conectado a P4

02: P1 está conectado a P4, P2 está conectado a P3

resposta:

Consultar informações do switch óptico

Comando:

O comando indica a consulta de informações sobre o switch óptico, e a resposta indica o resultado.：

Modelo do módulo: OSW-2-2X2F-SM

comprimento de onda operacional: 1260~1650 nm

Tipos de fibra óptica: 9/125um

Tubo de proteção de fibra óptica: 0,9 mm

Comprimento do cabo de fibra óptica: 1m

Interface de controle: RS-485

Conector: FC/APC

resposta:

Observação: A taxa de transmissão da porta serial do módulo é de 9600, os bits de dados são 8, os bits de parada são 1 e nenhuma paridade é utilizada. Se um comando incorreto for enviado, o switch óptico responderá com .

Informações do pedido

Peça nº.

Especificação

FW22FL-2-5V-SM-0905-L

Módulo de interruptor óptico mecânico 2 canais 2X2

Módulo de caixa 2X2 Full Pass-through Monomodo 1310/1550 nm, com trava, 5 V, fibra de 0,9 mm e 0,5 m, interface de comunicação RS485, 135 × 60 × 20 mm

FW22FL-2-5V-SM-0905-NL

Módulo de interruptor óptico mecânico 2 canais 2X2

Módulo de caixa 2X2 Full Pass-through Monomodo 1310/1550 nm, sem travamento, 5 V, 0,9 mm, 0,5 m de fibra, interface de comunicação RS485, 135 × 60 × 20 mm
