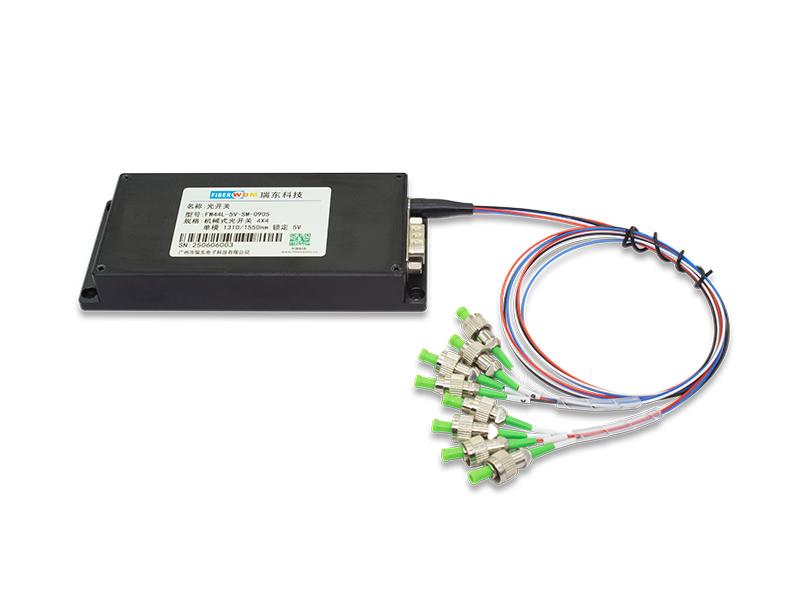

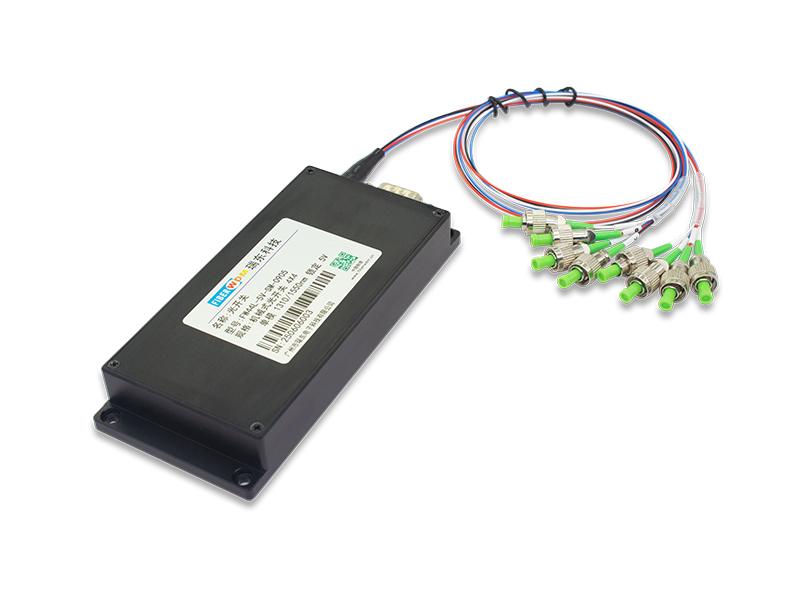

Módulo de interruptor óptico mecânico 4X4

Características do produto

  • Baixa perda de inserção, ampla faixa de comprimento de onda
  • Baixa diafonia de canal, alta estabilidade e alta confiabilidade
  • Mantém o caminho óptico quando a energia está desligada
  • Projeto de circuito interno com detecção de falhas de autodiagnóstico
  • Método de controle simples, tamanho compacto, fácil de integrar em sistemas
Perguntar agora Download
  • Detalhes do produto

Módulo de caixa 4X4 monomodo 1310/1550 nm, com trava/sem trava, 5 V, fibra de 0,9 mm e 0,5 m, interface de comunicação RS485, 135 × 60 × 20 mm

FW44L-5V-SM-0905-L/NL

O interruptor óptico mecânico 4x4 é um dispositivo de controle de caminho óptico que serve para controlar e comutar caminhos ópticos. O módulo mantém o caminho óptico quando a energia é desligada. Ele suporta quatro entradas de sinal óptico e pode selecionar quatro saídas de sinal ou vice-versa (uso bidirecional). O método de controle do módulo utiliza comunicação RS485. Ele desempenha um papel crucial em aplicações de comunicação óptica. Os interruptores ópticos são usados principalmente em sistemas de transmissão óptica para monitoramento óptico multicanal, comutação automática de múltiplas fontes de luz/detectores em LANs e monitoramento dinâmico de múltiplos pontos em sistemas de sensoriamento óptico. Eles também são usados em sistemas de teste óptico para fibra óptica, componentes ópticos, redes e testes de cabos de engenharia de campo; bem como no ajuste e alinhamento de componentes ópticos.

Parâmetros do produto

Parâmetros

Especificações

Unidade

Comprimento de onda operacional

1260~1620 nm

nm

Perda de inserção

≤1,4

dB

Perda dependente do comprimento de onda

≤0,40

dB

Perda Dependente de Polarização

≤0,05

dB

Perda Dependente da Temperatura

≤0,20

dB

Perda de Retorno

≥50

dB

Conversa cruzada

≥55

dB

Tempo de troca

≤8

EM

Capacidade de repetição

≤±0,02

dB

Durabilidade

≥107

vezes

Tensão de operação

5

V

Tipo de interruptor

Não trava/trava

Temperatura de operação

-20~＋70

°C

Temperatura de armazenamento

-40~＋85

°C

Potência Óptica

≤500

mw

Dimensão

135C×60L×20A

milímetros

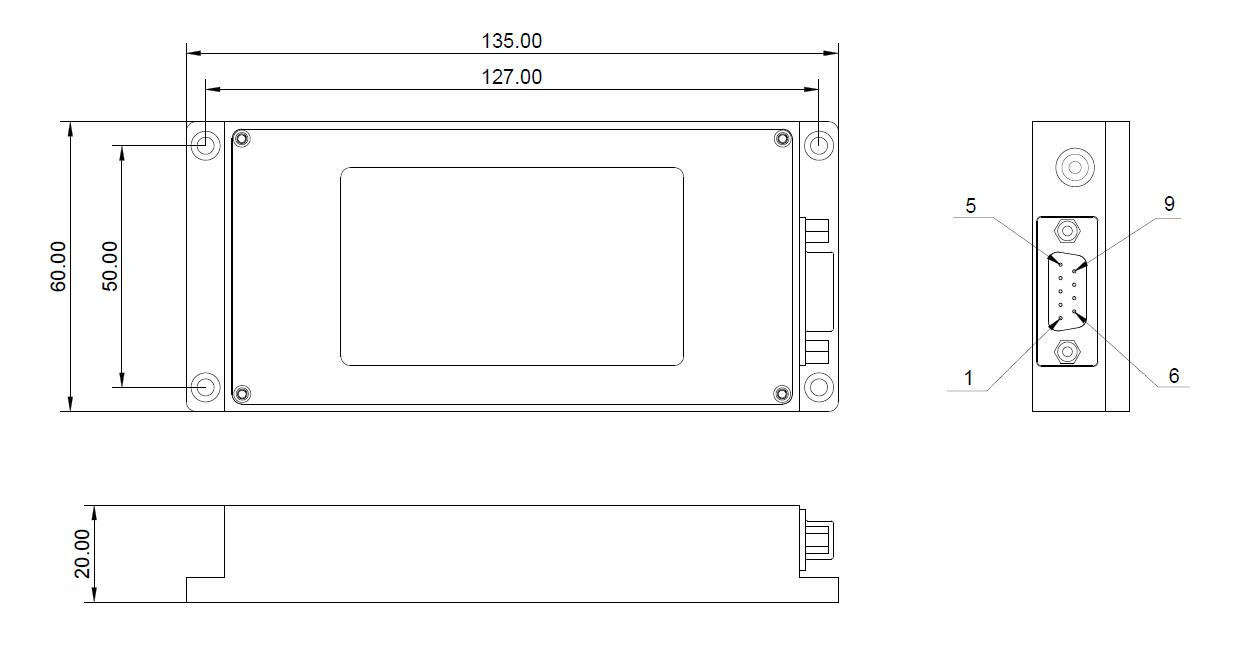

Dimensão

4X4 Mechanical optical switch

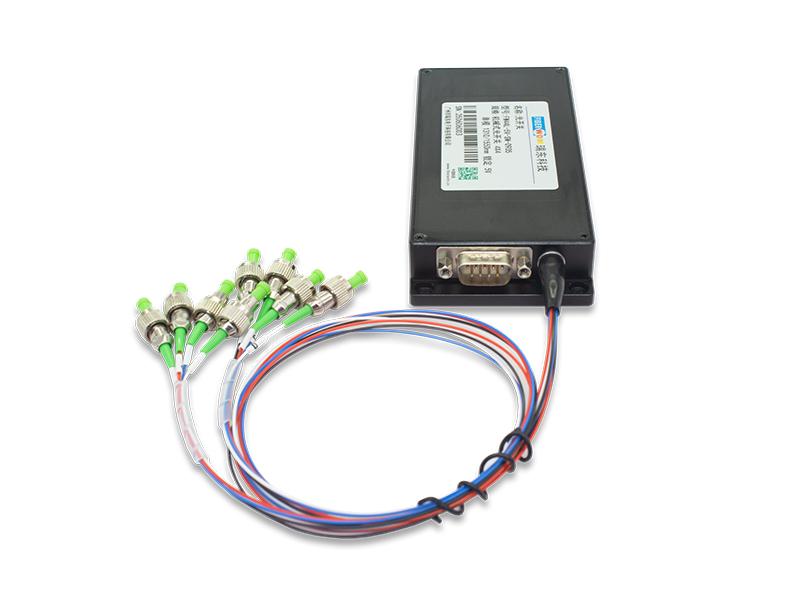

Definições de pinos

Conector macho DB9

ALFINETE

Tipo

Nome

Função

2

Entrada

A+

485 comunicação A+

3

Entrada

B-

485 comunicação B-

8

Poder

Terra

Aterramento da fonte de alimentação

9

Poder

VCC

Terminal positivo da fonte de alimentação

1,4,5,6,7

NC

NC

/

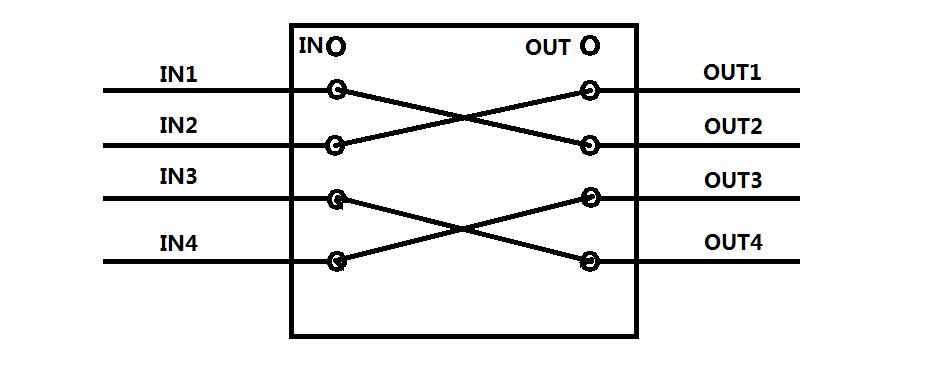

Diagrama do caminho óptico

4X4 Mechanical optical switch

Observação: As entradas IN1 a IN4 podem ser alternadas livremente para as saídas OUT1 a OUT4. Dois ou mais canais de entrada não podem ser selecionados simultaneamente para o mesmo canal de saída.

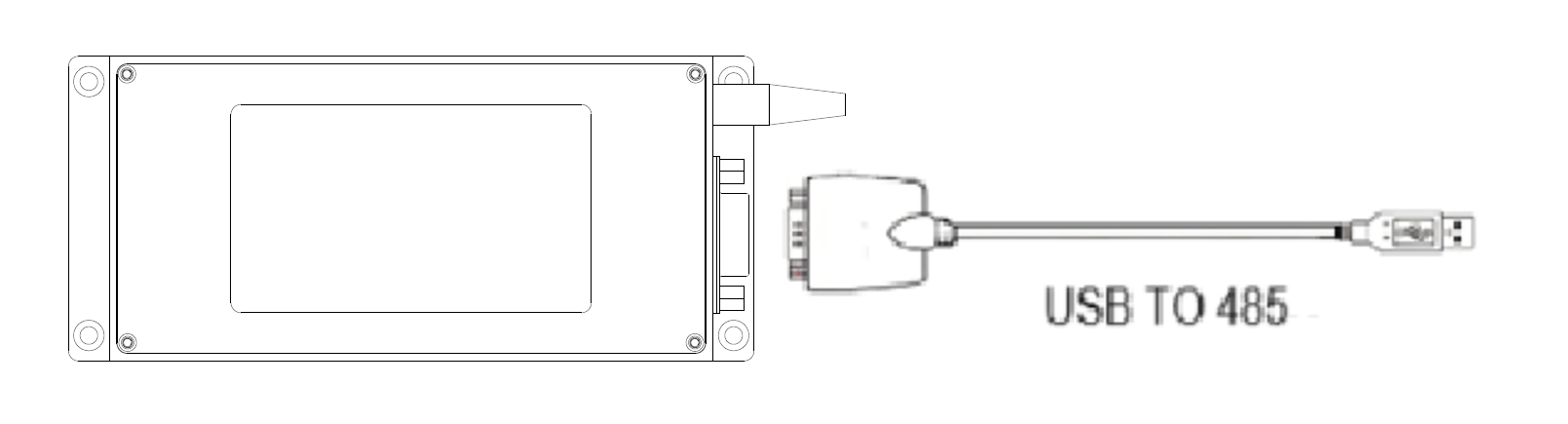

Esquema de controle

4X4 Mechanical optical switch Module

Conjunto de comando de controle RS-485

  • “_” representa um sublinhado
  • Todas as letras no protocolo de comunicação são maiúsculas.
  • Este módulo só pode executar um comando por vez. Normalmente, você precisa esperar o programa retornar um valor correspondente antes de inserir o próximo comando.
  • [se !listas de suporte] Na prática, use o símbolo de menor que “<” como marcador inicial e o símbolo de maior que “>” como marcador final.

Nome

Instrução

Descrição

Configurar o canal do switch óptico

Comando:

O comando define a seleção dos canais do switch óptico IN1-OUT1, IN2-OUT2, IN3-OUT3, IN4-OUT4. Uma resposta 1 indica uma configuração bem-sucedida. Se as entradas XX e YY excederem o número de canais, uma resposta 2 será retornada. Uma resposta 3 indica um problema com o switch óptico.

resposta1:

resposta2:

resposta3:

Verifique o canal atual do interruptor óptico

Comando:

O comando indica a consulta do canal atual do switch óptico. Uma consulta bem-sucedida retorna uma resposta indicando que o caminho óptico é IN1-OUT1, IN2-OUT2, IN3-OUT3, IN4-OUT4.

resposta:

Consultar informações do switch óptico

Comando:

O comando indica a consulta de informações sobre o switch óptico, e a resposta indica o resultado.：

Modelo do módulo: OSW-4X4

comprimento de onda operacional: 1260~1650 nm

Tipos de fibra óptica: 9/125um

Tubo de proteção de fibra óptica: 0,9 mm

Comprimento do cabo de fibra óptica: 1m

Interface de controle: RS-485

Conector: FC/APC

resposta:

Observação: A taxa de transmissão da porta serial do módulo é de 9600, os bits de dados são 8, os bits de parada são 1 e nenhuma paridade é utilizada. Se um comando incorreto for enviado, o switch óptico responderá com .

Informações do pedido

Peça nº.

Especificação

FW44L-5V-SM-0905-L

Módulo de interruptor óptico mecânico 4X4

Módulo de caixa 4X4 monomodo 1310/1550 nm, trava, 5 V, fibra de 0,9 mm e 0,5 m, interface de comunicação RS485, 135 × 60 × 20 mm

FW44L-5V-SM-0905-NL

Módulo de interruptor óptico mecânico 4X4

Módulo de caixa 4X4 monomodo 1310/1550 nm, sem travamento, 5 V, fibra de 0,9 mm e 0,5 m, interface de comunicação RS485, 135 × 60 × 20 mm
