Características
Interface óptica serial QSFP-DD
Compatível com QSFP-DD MSA
Protocolo de suporte
Baixo consumo de energia
Formulários
Especificação 400G OSFP DR4

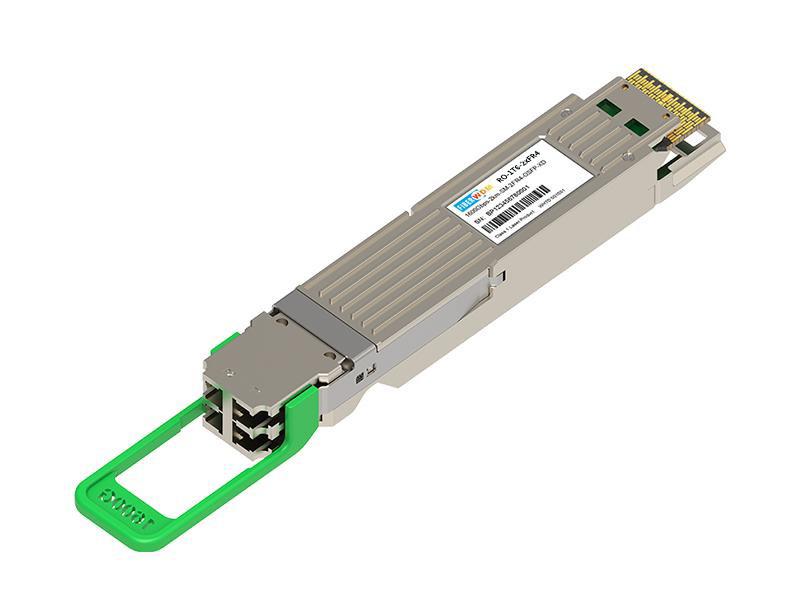

400G, QSFP-DD, MPO12 APC, 1310nm SMF, até 500m.
Diagrama de Blocos Funcionais
Descrição geral
RQDD-400G-DR4 é um transceptor DR4 da Silicon Photonics 400G (4x100G). O RQDD-400G-DR4 é um transceptor óptico de 425 Gb/s totalmente integrado para links SMF de até 500 m. RQDD-400G-DR4 transmite dados em conformidade com a especificação de interface óptica IEEE Std802.3-2018 Seção 8 400GBASE-DR4. 400GBASE-DR4 especifica o uso de modulação de amplitude de pulso de 4 níveis (PAM4) a 53,125 Gbaud operando em quatro canais paralelos com comprimento de onda na faixa de 1304,5-1317,5 nm. A taxa de bits por pista é de 106,25 Gb/s, o que produz uma taxa de dados agregada de 425 Gb/s por meio de PSM para as portas de transmissão do conector MPO-12. As pistas ópticas recebidas são paralelas das portas do conector MPO-12 de recepção ao PIN-PD embutido no PIC (Circuito Integrado Fotônico) para recuperar o PAM4 para interface com a interface elétrica através do amplificador de transimpedância (TIA) montado na superfície do PIC.
Avaliações Máximas Absolutas
| Parâmetro |
Símbolo |
Mínimo |
Máx. |
Unidade |
| Temperatura de armazenamento |
Ts |
-40 |
85 |
°C |
| Temperatura operacional da caixa |
Principal |
0 |
70 |
|
| Umidade relativa de armazenamento (sem condensação) |
RH |
- |
85 |
% |
| Tensão de alimentação |
Vcc |
0 |
3.6 |
V |
| Limite de dano ao receptor, por pista |
PRdmg |
|
5,0 |
dBm |
Condições de operação recomendadas
| Parâmetro |
Símbolo |
Mínimo |
Máx. |
Unidade |
| Temperatura da caixa operacional |
TC |
0 |
70 |
°C |
| Umidade Relativa (sem condensação) |
RH |
5 |
85 |
% |
| Tensão da fonte de alimentação |
Vcc |
-3,135 |
3.465 |
V |
| Corrente de fornecimento |
Icc |
|
3182 |
mA |
| Consumo total de energia |
PC |
|
10,5 |
C |
| Taxa de bits |
BR |
|
425 |
Gbps |
Interface óptica do transmissor
| Parâmetro |
Precisão |
Unidade |
| Temperatura medida internamente do transceptor |
+/-3 |
℃ |
| Tensão de alimentação do transceptor medida internamente |
+/-3 |
% |
| Corrente de polarização Tx medida |
+/-10 |
% |
| Potência de saída Tx medida |
+/-3 |
dB |
| Potência óptica média recebida Rx medida |
+/-3 |
dB |
Interface óptica do receptor
| Parâmetro |
Símbolo |
Mínimo |
Típica |
Máx. |
Unidade |
|
| Taxa de dados por pista |
BR |
|
53.125 |
|
GBd |
|
| Formato de modulação |
|
PAM4 |
|
|||
| Comprimento de onda central |
λ |
1304,5 |
1311,0 |
1317,5 |
nm |
|
| Limite de dano |
THD |
5 |
|
|
dBm |
|
| Potência média de recepção, cada pista |
|
-5,9 |
|
4,0 |
dBm |
|
| Potência média de recepção, cada pista |
|
-5,9 |
|
4,0 |
dBm |
|
| Refletância do receptor |
Rr |
|
|
-26 |
dB |
|
| Sensibilidade do receptor, cada pista1 |
SEN |
Máx.(-3,9, SECQ-5,3) |
dBm |
|||
| Sensibilidade do receptor estressada, cada pista |
SRS |
|
|
-1,9 |
dBm |
|
| Rx LOS |
Afirmação LOS |
|
-15 |
|
-7,9 |
dBm |
| LOS Desafirmar |
|
|
|
-7,5 |
dBm |
|
| Histerese LOS |
|
0,5 |
|
|
dB |
|
Observação:
1. A sensibilidade do receptor é informativa e é definida para um transmissor com valor SECQ. Medido com sinal de teste de conformidade em TP3 para BER = 2,4E-4 Pré-FEC.
Características de entrada do módulo
| Parâmetro |
Mínimo |
Típica |
Máx. |
Unidade |
| Tensão de alimentação |
3.135 |
|
3.465 |
V |
| Impedância Diferencial de Entrada |
90 |
100 |
110 |
Ah |
| Balanço diferencial de entrada de dados |
|
|
880 |
mVpp |
| Balanço diferencial de saída de dados |
|
|
900 |
mVpp |
| Taxa de erro de bit |
|
|
2.4E-4 |
|
| Nível lógico de entrada alto |
2 |
|
Vcc |
V |
| Nível lógico de entrada baixo |
0 |
|
0,8 |
V |
| Nível lógico de saída alto |
Vcc-0,5 |
|
Vcc |
V |
| Nível lógico de saída baixo |
0 |
|
0,4 |
V |
Precisão do monitor de diagnóstico digital
As seguintes características são definidas nas condições operacionais recomendadas.
| Parâmetro |
Precisão |
Unidade |
| Temperatura medida internamente do transceptor |
+/-3 |
℃ |
| Tensão de alimentação do transceptor medida internamente |
+/-3 |
% |
| Corrente de polarização Tx medida |
+/-10 |
% |
| Potência de saída Tx medida |
+/-3 |
dB |
| Potência óptica média recebida Rx medida |
+/-3 |
dB |
Dimensões da embalagem
Informações sobre pedidos
