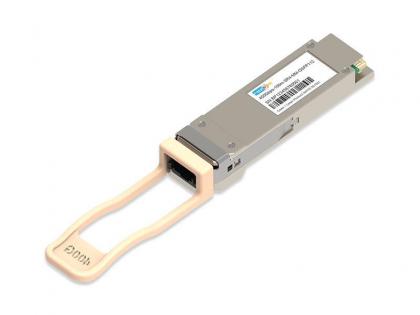

Transceptor óptico 400G QSFP-DD LR4 10KM

Módulo transceptor óptico 400G QSFP-DD LR4, suporta 400Gb/s e até 10Km de transmissão em fibra SM, funciona em soluções de conexão IDC de alta velocidade.



Características


  • Compatível com QSFP-DD MSA
  • Compatível com 100G Lambda MSA 400G-LR4 Especificação compatível
  • Compatível com CMIS5.0
  • Compatível com IEEE Std 802.3bs
  • Interface elétrica de 8x53,125 Gb/s (400GAUI-8)
  • Laser EML resfriado com comprimento de onda CWDM
  • Até 10 km de transmissão em fibra monomodo (SMF) com FEC
  • Fonte de alimentação única de +3,3 V
  • Faixa de temperatura da caixa: 0 ~ +70 ℃
  • Consumo máximo de energia 12W
  • Conector LC duplex
  • Reclamação RoHS



Formulários


  • Ethernet 400G BASE-LR4
  • Data Center Interconnect
  • Rede empresarial



  • Detalhes do produto

400G QSFP-DD LR4 CWDM4 10KMO Transceptor óptico RQ-400G-LR4


Módulo óptico QSFP-DD de 400 Gb/s do FIBERWDM projetado para aplicações de comunicação óptica de 10 km. O módulo converte 8 canais de dados de entrada elétrica de 50 Gb/s (PAM4) em 4 canais de sinais ópticos CWDM e os multiplexa em um único canal para transmissão óptica de 400 Gb/s.


No lado do receptor, o módulo desmultiplexa opticamente uma entrada óptica de 400 Gb/s em 4 canais de sinais ópticos CWDM e os converte em 8 canais de dados de saída elétrica de 50 Gb/s (PAM4).


Os comprimentos de onda centrais dos 4 canais CWDM são 1271, 1291, 1311 e 1331 nm como membros da grade de comprimento de onda CWDM definida em ITU-T G.694.2.

O Host FEC é necessário para suportar transmissão de fibra de até 10 km.


1. Classificações Máximas Absolutas

Parâmetro

Símbolo

mín.

máx.

Unidade

Amplitude Térmica de armazenamento

TSTG

-40

+85

⁰C

Tensão de alimentação

VCC

0

4

V

Humidade relativa

RH

10% a 90%



Sem Condensação



2. Condições de operação

Parâmetro

Símbolo

mín.

máx.

Unidade

Temperatura da Caixa - Operacional

TCASE

0

70

⁰C

Tensão de alimentação

Vcc

3.14

3.46

V

Consumo de energia

PDISS


12

C

Taxa de erro de bit pré-FEC



2,4x10-4


Distância do link

2


10.000

M



3. Características ópticas

Parâmetro do transmissor

Faixa

mín.

 Típica

máx.

Unidades

Faixa de Comprimento de Onda da Pista

Pista 0

1264,5

1271

1277,5

nm

Pista 1

1284,5

1291

1297,5

nm

Pista 2

1304,5

1311

1317,5

nm

Pista 3

1324,5

1331

1337,5

nm

Taxa de sinal por faixa



53.125


GBd

Potência média de lançamento por faixa


-2,7


5.1

dBm

Potência de lançamento média total




11.1

dBm


Amplitude de modulação óptica externa (OMAouter), cada pista
para TDECQ <1,4 dB
para 1,4dB<=TDECQ<=3,9dB





0,3
-1,1+TDECQ



4.4

dBm

Diferença na potência de lançamento entre quaisquer duas pistas (OMAouter)




4

dB

Potência Média de Lançamento por Pista @ TX Estado Desligado




-16

dBm

Fechamento do olho do transmissor para PAM4 (TECQ), cada pista




3.9

dB

Transmissor e fechamento do olho de dispersão para PAM4 (TDECQ), cada pista




3.9

dB

|TDECQ – TECQ|




2.5

dB

Taxa de extinção


3.5



dB

Ruído de Intensidade Relativa (OMA)




-136

dB/Hz

Ração de Supressão de Modo Lateral (SMSR)


30



dB

Tolerância de perda de retorno óptico




15.6

dB

Refletância do transmissor




-26

dB

Transmissor over/under-shoot




25

%

Potência pico a pico do transmissor




5.2

dBm

Tempo de transição do transmissor




17

PS



Especificações ópticas   do receptor










Parâmetro do Receptor

Faixa

mín.

 Típica

máx.

Unidades

Faixa de Comprimento de Onda da Pista

Pista 0

1264,5

1271

1277,5

nm

Pista 1

1284,5

1291

1297,5

nm

Pista 2

1304,5

1311

1317,5

nm

Pista 3

1324,5

1331

1337,5

nm

Taxa de sinal por faixa



53.125


GBd

Limiar de Dano


6.1



dBm

Potência média de recebimento, cada faixa


-9


5.1

dBm

Potência do receptor, cada pista (OMA)




4.4

dBm

Refletância do receptor




-26

dB

Diferença na potência de recepção entre quaisquer duas pistas (OMAouter)




4.3

dBm


Sensibilidade do receptor em cada pista (OMAouter)
para TECQ <1,4dB
para 1,4dB<=TECQ<=3,9dB







-6,8
-8.2+TECQ


dBm

Sensibilidade Estressada do Receptor (OMAouter), cada




-4,3

dBm

Condições de estresse para sensibilidade do receptor de estresse

Fechamento ocular forçado para PAM4 (SECQ), Pista sob teste



3.9


dB

OMAouter de cada Pista do Agressor



-0,4


dBm



4. Características Elétricas

 Parâmetro

mín.

Típica

máx.

 Unidade

 Notas

 Características de saída elétrica do receptor em TP4

 Taxa de sinalização por faixa


26.5625


 GBd


 Tensão de saída de modo comum CA (RMS)


-

17.5

 mV


 Tensão de saída pico a pico diferencial



900

 mV


 Near-end ESMW (largura da máscara de simetria do olho)


0,265


 IU


 Altura do olho próxima da extremidade, diferencial

70



 mV


 Fechamento vertical dos olhos próximo à extremidade



7.5

 dB


 Far-end ESMW (largura da máscara de simetria do olho)


0,20


 IU


 Extremidade extrema Altura do olho, diferencial

30



 mV


 Fechamento vertical dos olhos na extremidade



7.5

 dB


 Proporção ISI do pré-cursor remoto

-4,5


2.5

 %


 Modo comum para perda de retorno de conversão diferencial

802.3 Equação (83E-3)

 dB


 Perda de retorno de saída diferencial

802.3 Equação (83E-2)

 dB


 Incompatibilidade de terminação diferencial



10

 %


 Tempo de transição (min, 20% a 80%)


9.5


 PS


 Tensão de modo comum DC

-350


2850

 mV


 Características de entrada elétrica do transmissor em TP1

 Taxa de sinalização, por faixa


26.5625


 GBd


 Tolerância de tensão de entrada pico a pico diferencial

900



 mV


 Perda de retorno de entrada diferencial

802.3 Equação(83E-5)



 Diferencial para perda de retorno de entrada de modo comum

802.3 Equação(83E-6)

 mV


 Tensão de saída de modo comum CA (RMS)



17.5

 mV


 Faixa de tolerância de tensão de terminação única

-0,4


3.3

 V


 Entrada estressada do módulo

802.3 120E.3.4.1

 IU


 Incompatibilidade de terminação diferencial



10

 %


 Tensão de modo comum DC

-350

 mV




5. Limites de potência de saída do receptor para perda de sinal (LOS)

Parâmetro

mín.

Típica

máx.

Unidade

RX_LOS_Afirmar Mín/Máx

-20,0



dBm

RX_LOS_De-Assert Min/Max



-12,2

dBm

RX_LOS_Histerese

0,5




dB



6. Especificações de monitoramento de diagnóstico digital

Erro absoluto do monitor de temperatura

° C

± 3

Erro absoluto do monitor de tensão de alimentação

%

 ± 5

I_bias Monitorar erro absoluto

%

 ± 10

Erro absoluto do monitor de energia recebida (Rx)

dB

± 3,0

Erro absoluto do monitor de potência de transmissão (Tx)

dB

 ± 3,0



7. Informações sobre pedidos

Número da peça

Descrição

RQ-400G-LR4

Transceptor óptico 400G QSFP-DD LR4 CWDM4 10KM
