O transceptor SR4 QSFP112 400G foi projetado para transmitir e receber links de dados ópticos seriais com taxas de dados de até 106,25 Gb/s (por canal) no formato de modulação PAM4 por fibra multimodo. É um módulo transceptor hot pluggable de pequeno formato com taxa de extinção óptica de 2,5 dB e vcsel de alto desempenho. É compatível com as especificações Ethernet 400G e MSA QSFP112.

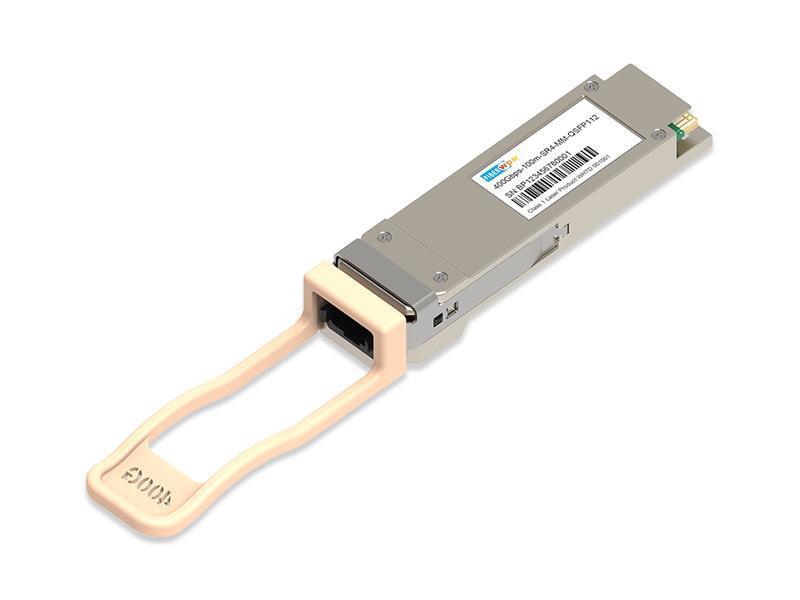

Transceptor QSFP112 400G BASE-SR4 850nm 100m
Aplicativo
Características
Especificação
| Parâmetro | Símbolo | Unidade | Mínimo | Tipo | Máx. | Notas |
| Transmissor (por faixa) | ||||||
| Velocidade de sinalização por faixa | GBd | 53,125±100pm | ||||
| Formato de modulação | PAM4 | |||||
| Comprimento de onda central | nm | 844 | 850 | 863 | ||
| Largura Espectral RMS | RMS | dB | 0,6 | |||
| Potência média de lançamento por faixa | TXPx | dBm | -4,6 | 4 | ||
| Amplitude de modulação óptica externa por faixa | OMA externo | dBm | -2,6 | 3,5 | ||
| Excursão do transmissor, cada faixa | DPx | dB | 2.3 | |||
|
Transmissor e penalidade de dispersão para fechamento de olho para PAM4, cada faixa |
TDECQ | dB | 4.4 | |||
|
Potência média de lançamento do transmissor desligado, cada pista |
dBm | -30 | ||||
| Tempo de transição do transmissor | Tr, Tf | ps | 17 | |||
| Razão de extinção óptica | Pronto-Socorro | dB | 2,5 | |||
| RIN 12 OMA | dB/Hz | -132 | ||||
| Tolerância de perda de retorno óptico | dB | 12 | ||||
| Fluxo Circundado | ≥86% em 19 mm, ≤30% em 4,5 mm | |||||
| Parâmetro | Símbolo | Unidade | Mínimo | Tipo | Máx. | Notas |
| Receptor (por pista) | ||||||
| Velocidade de sinalização por faixa | GBd | 53,125±100pm | ||||
| Formato de modulação | PAM4 | |||||
| Comprimento de onda operacional de entrada | nm | 842 | 948 | |||
| Limite de dano por faixa | DT | dBm | 5 | |||
| Potência média de recepção por faixa | RXPx | dBm | -6,4 | 4 | ||
| Receba energia OMAouter por faixa | OMA externo | dBm | 3,5 | |||
| Reflectância do receptor | Rfl | -12 | ||||
|
Sensibilidade do receptor (OMAouter), cada faixa |
dBm | -4,6 | ||||
| Sensibilidade Estressada (OMAouter) | 5 | dBm | -2 |
BER=2,4E-4 TDECQ=4,4 |
||
Informações sobre pedidos
| Peça nº | Especificações | Aplicativo | ||||||||
| Pacote | Taxa de dados | Laser | Potência Óptica | Detector | Sensibilidade | Temp | Alcançar | Outros | ||
|
RQ112-400G-SR4 |
QSFP112 | 400G | VCSEL | -4,6~4dBm | ALFINETE | <-4,6dBm@OMA | 0~70 ℃ | 100 milhões | RoHS |
400G Base SR4 |
Classificações máximas absolutas
| Parâmetro | Símbolo | Unidade | Mínimo | Máx. |
| Faixa de temperatura de armazenamento | Ts | °C | -40 | +85 |
| Umidade relativa | RH | % | 5 | 95 |
| Tensão de alimentação | Vcc | V | -0,5 | +4,0 |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Unidade | Mínimo | Tipo | Máx. |
| Faixa de temperatura da caixa operacional | Tc | °C | 0 | / | 70 |
| Tensão de alimentação | Vcc | V | 3.135 | 3.3 | 3.465 |
Interface óptica

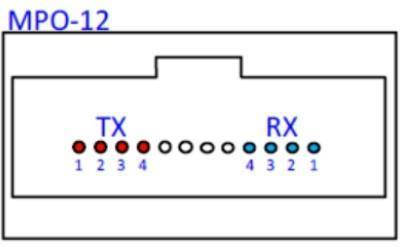

Figura 1 Sequência de pistas ópticas
Diagrama de Princípios

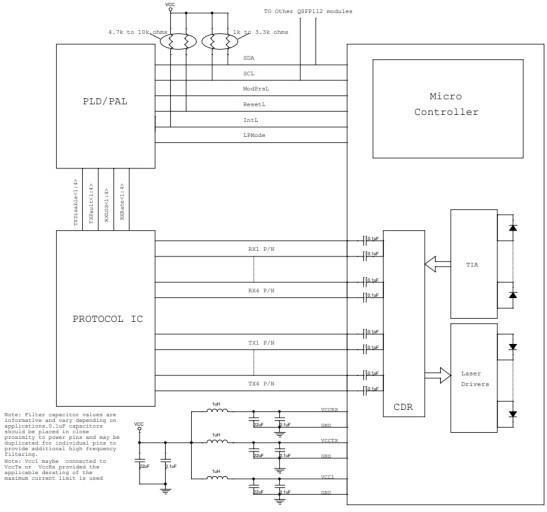

Figura 2 Diagrama do Princípio do Módulo
Definição de Portas Elétricas
| Parâmetro | Símbolo | Unidade | Mínimo | Tipo | Máx. | Notas |
| Tensão de alimentação | VCC | V | 3.14 | 3,47 | ||
| Corrente de alimentação | TPI | mA | 3000 | |||
| Tempo de inicialização do transceptor | EM | 2000 | ||||
| Transmissor | ||||||
| Taxa de sinalização PAM4 por faixa | BR | GBd | 53.125 | PAM4 | ||
| Tolerância de tensão de entrada de terminação única | VinT | V | -0,3 | 4.0 | ||
| Oscilação de entrada de dados diferencial | VIN | mVp-p | 880 | |||
| Ruído de Modo Comum (RMS) | mV | 17,5 | ||||
|
Incompatibilidade de resistência de terminação diferencial |
% | 10 | ||||
|
Receptor |
||||||
|
Taxa de sinalização PAM4 por faixa |
GBd | 53.125 | ||||
|
Tensão de saída de terminação única |
VoutR | V | 0,45 | |||
|
Saída de dados diferencial |
Vout, PP | mVp-p | 900 | |||
|
Ruído de Modo Comum (RMS) |
mV | 17,5 | ||||
|
Incompatibilidade de resistência de terminação diferencial |
% | 10 | ||||
|
Comunicação do IIC |
||||||
|
Frequência do relógio IIC (modo rápido) |
MHz | 1 | ||||
|
Alongamento do relógio |
nós | 500 | ||||
|
Tempo de retenção de dados |
ns | 300 | ||||

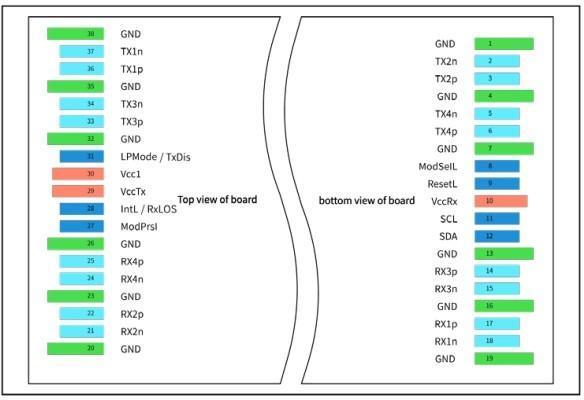

Figura 3 Detalhes da pinagem elétrica
Descrições dos Pinos
| PIN nº | Lógica | Símbolo | Descrição | Observação |
| 1 | Terra | Chão | 1 | |
| 2 | LMC-I | Tx2n | Entrada de dados invertida do transmissor | |
| 3 | LMC-I | Transação para dois | Saída de dados não invertida do transmissor | |
| 4 | Terra | Chão | 1 | |
| 5 | LMC-I | Tx4n | Entrada de dados invertida do transmissor | |
| 6 | LMC-I | Transação4p | Saída de dados não invertida do transmissor | |
| 7 | Terra | Chão | 1 | |
| 8 | LVTTL-I | ModSelL | Selecione | |
| 9 | LVTTL-I | RedefinirL | Reiniciar | |
| 10 | VccRx | Receptor de fonte de alimentação +3,3 V | 2 | |
| 11 | LVCOMS-E/S | SCL | Relógio de interface serial de 2 fios | |
| 12 | LVCOMS-E/S | IASD | Dados de interface serial de 2 fios | |
| 13 | Terra | Chão | 1 | |
| 14 | CML-0 | Receita 3p | Saída de dados não invertida do receptor | |
| 15 | CML-0 | Rx3n | Saída de dados invertida do receptor | |
| 16 | Terra | Chão | 1 | |
| 17 | CML-0 | Receita 1p | Saída de dados não invertida do receptor | |
| 18 | CML-0 | Rx1n | Saída de dados invertida do receptor | |
| 19 | Terra | Chão | 1 | |
| 20 | Terra | Chão | 1 | |
| 21 | CML-0 | Rx2n | Saída de dados invertida do receptor | |
| 22 | CML-0 | Receita para 2 pessoas | Saída de dados não invertida do receptor | |
| 23 | Terra | Chão | 1 | |
| 24 | CML-0 | Rx4n | Saída de dados invertida do receptor | |
| 25 | CML-0 | Receita para 4p | Saída de dados não invertida do receptor | |
| 26 | Terra | Chão | 1 | |
| 27 | LVTTL-0 | ModPrsL | Presente | |
| 28 | LVTTL-0 | IntL/RxLOS | Interrupção/RxLOS opcional | |
| 29 | VccTx | Transmissor de alimentação de +3,3 V | 2 | |
| 30 | Vcc1 | Fonte de alimentação de +3,3 V | 2 | |
| 31 | LVTTL-I | Modo LP/TxDis | Modo de baixo consumo/desativação de transmissão opcional | |
| 32 | Terra | Chão | 1 | |
| 33 | LMC-I | Transação3p | Entrada de dados invertida do transmissor | |
| 34 | LMC-I | Tx3n | Saída de dados não invertida do transmissor | |
| 35 | Terra | Chão | 1 | |
| 36 | LMC-I | Transação 1p | Entrada de dados invertida do transmissor | |
| 37 | LMC-I | Transação 1n | Saída de dados não invertida do transmissor | |
| 38 | Terra | Chão | 1 | |
| 39 | Terra | Chão | 1 | |
| 40 | LMC-I | Tx6n | Entrada de dados invertida do transmissor | |
| 41 | LMC-I | Transação 6p | Saída de dados não invertida do transmissor | |
| 42 | Terra | Chão | 1 | |
| 43 | LMC-I | Tx8n | Entrada de dados invertida do transmissor | |
| 44 | LMC-I | Transação8p | Saída de dados não invertida do transmissor | |
| 45 | Terra | Chão | 1 | |
| 46 | Reservado | Para uso futuro | 3 | |
| 47 | VS1 | Módulo Específico do Fornecedor 1 | 3 | |
| 48 | VccRx1 | Receptor de fonte de alimentação +3,3 V | 2 | |
| 49 | VS2 | Módulo Específico do Fornecedor 2 | 3 | |
| 50 | VS3 | Módulo Específico do Fornecedor 3 | 3 | |
| 51 | Terra | Chão | 1 |
Notas:
1. GND é o símbolo para sinal e alimentação (energia) comuns para o módulo QSFP112. Todos são comuns dentro do módulo QSFP112 e todas as tensões são referenciadas a esse potencial, a menos que indicado de outra forma. Conecte-os diretamente ao plano de aterramento comum de sinal da placa host. 2. Vcc Rx, Vcc1 e Vcc Tx são as fontes de alimentação do receptor e do transmissor e devem ser aplicadas simultaneamente. Os requisitos, definidos para o lado host do Host Edge Card Connector, estão listados na Tabela 4. A filtragem recomendada da fonte de alimentação da placa host é mostrada na Figura 4. Vcc Rx, Vcc1 e Vcc Tx podem ser conectados internamente dentro do módulo QSFP112 em qualquer combinação. Os pinos do conector são classificados para uma corrente máxima de 1,5 A (corrente máxima de 2,0 A é necessária para alta potência do módulo de 15 a 20 W).
Mapa de Memória do Módulo

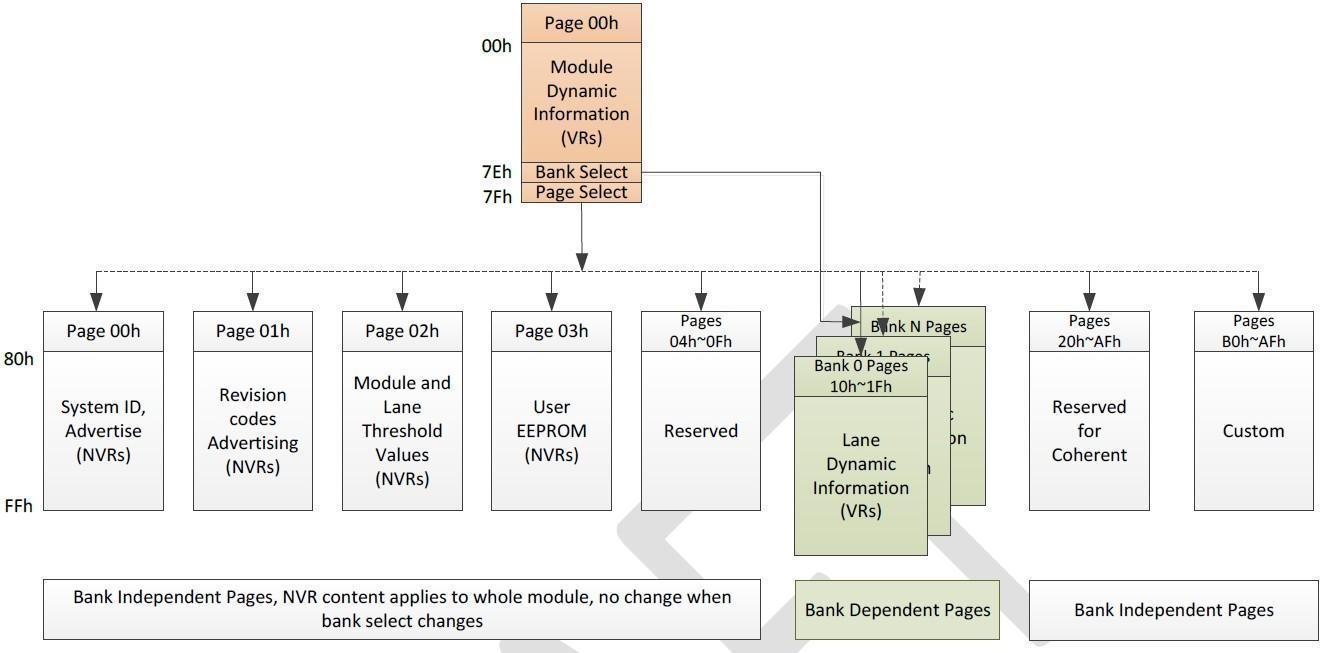

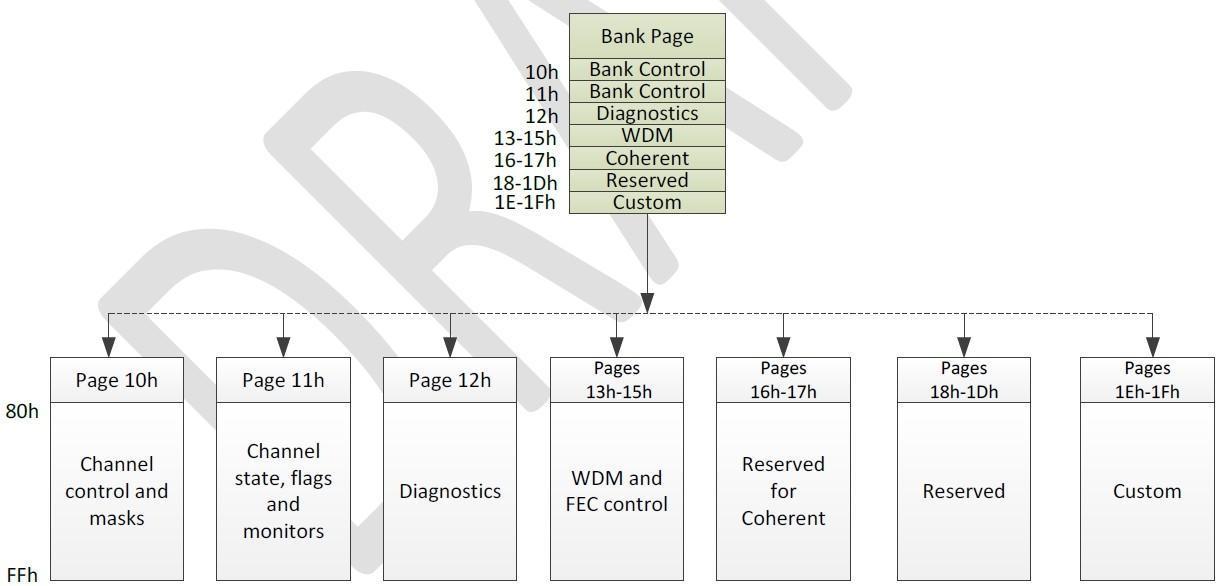

Figura 4 Mapa de Memória de Diagnóstico Digital
Filtragem da fonte de alimentação da placa host
Qualquer queda de tensão em uma rede de filtros no host é contabilizada em relação à especificação de precisão do ponto de ajuste CC do host. Indutores com resistência CC inferior a 0,1 Ohm devem ser utilizados para manter a tensão necessária no conector da placa de borda do host. A Figura 5 apresenta a interface transceptor/host sugerida.

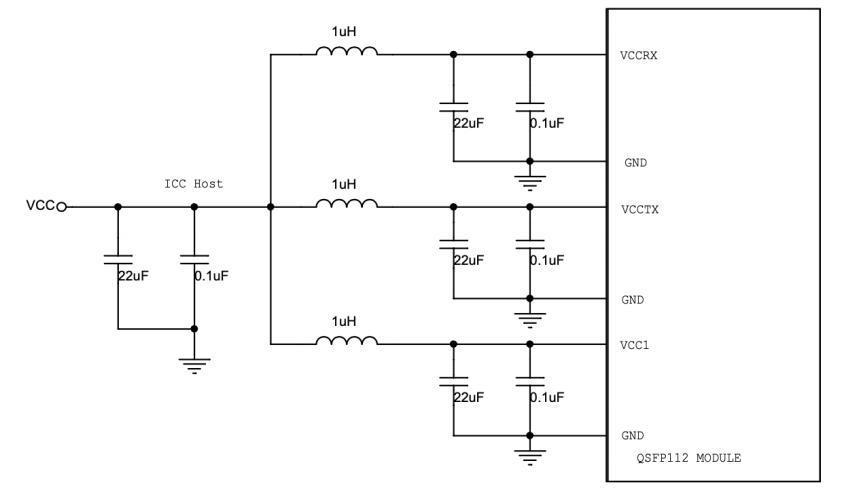

Figura 5 Filtragem de fonte de alimentação da placa
