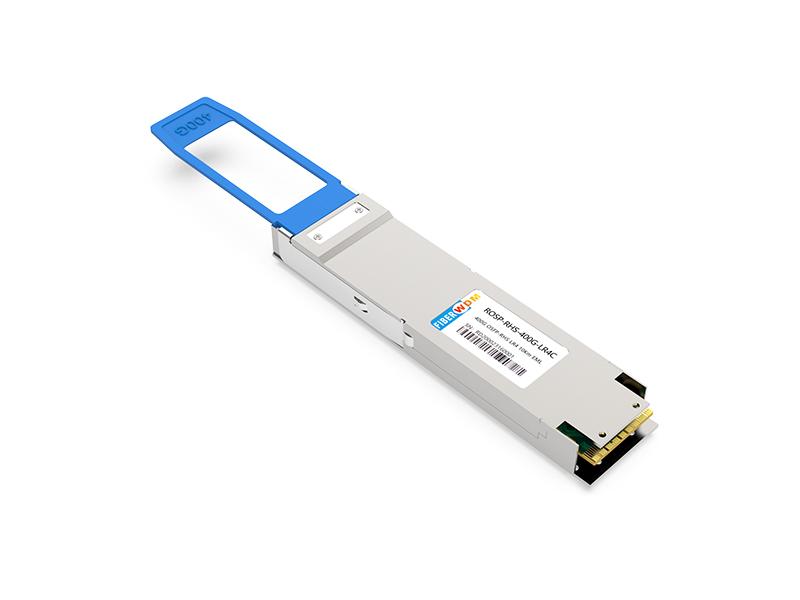

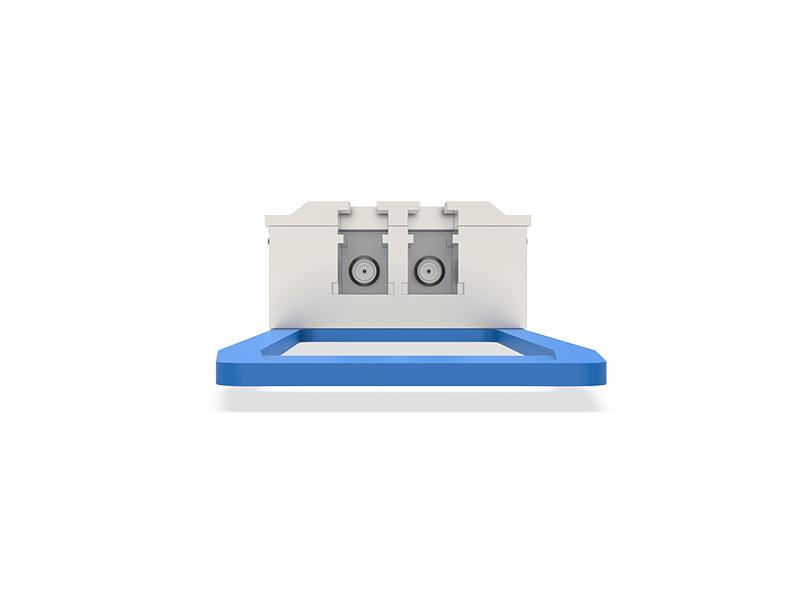

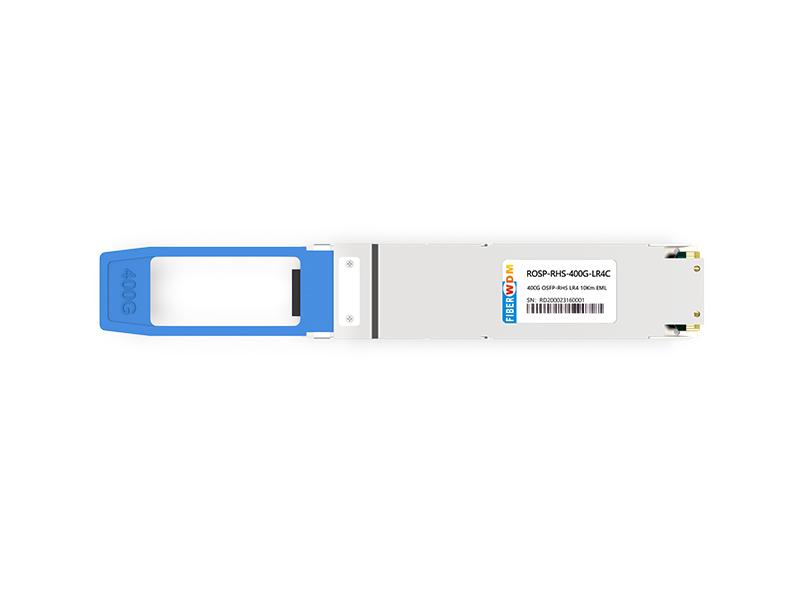

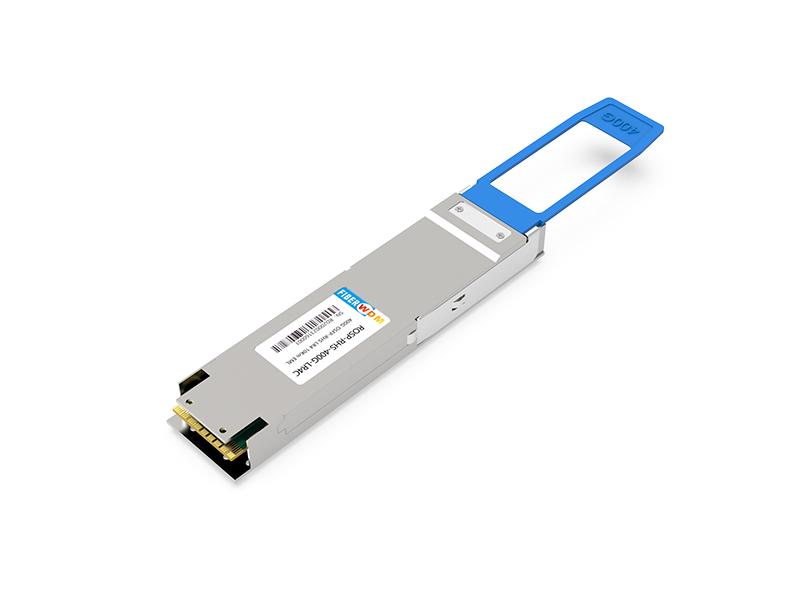

Descrição

Este produto FIBERWDM ROSP-RHS-400G-LR4C foi projetado para aplicações de comunicação óptica de 10 km. O módulo converte 4 canais de dados de entrada elétrica de 100 Gb/s (PAM4) em 4 canais de sinais ópticos CWDM e os multiplexa em um único canal para transmissão óptica de 400 Gb/s. Inversamente, no lado do receptor, o módulo desmultiplexa opticamente uma entrada óptica de 400 Gb/s em 4 canais de sinais ópticos CWDM e os converte em 4 canais de dados de saída elétrica de 100 Gb/s (PAM4).

O módulo incorpora 4 canais independentes em CWDM4 com comprimento de onda central de 1271/1291/1311/1331 nm, operando a 100G por canal. O caminho do transmissor incorpora 4 drivers EML independentes e lasers EML, juntamente com um multiplexador óptico. No caminho do receptor, um demultiplexador óptico é acoplado a um arranjo de fotodiodos de 4 canais.

Trata-se de uma solução econômica e de baixo consumo de energia para data centers 400GBASE. Foi projetada para suportar as condições operacionais externas mais rigorosas, incluindo temperatura, umidade e interferência eletromagnética (EMI). O módulo oferece alta funcionalidade e integração de recursos, acessíveis por meio de uma interface serial de dois fios.

Características

• Módulos transceptores full-duplex de 4 canais
• Taxa de transmissão de dados de até 106,25G por canal.
• Transmissor PAM4 de 4x106,25 Gbps e receptor PAM4
• Formato OSFP-RHS hot-pluggable e compatível com CMIS.
• Em conformidade com a especificação técnica 400G-LR4.
• Consumo de energia <10W
• Comprimento máximo do enlace de 10 km em fibra monomodo G.652 com KP-FEC.
• Funções de diagnóstico digital integradas
• Temperatura de operação da carcaça: 0°C a +70°C
• Tensão de alimentação de 3,3 V
• Em conformidade com a RoHS (sem chumbo)

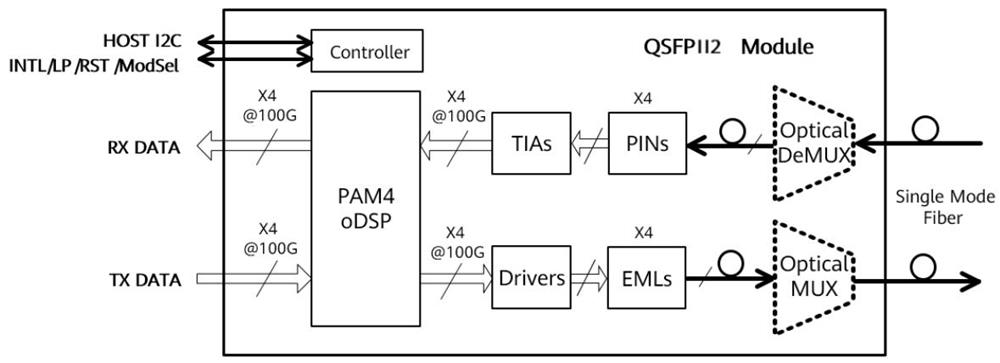

Figura 1. Diagrama de blocos do módulo

Classificações máximas absolutas

Condições de operação recomendadas

Especificações elétricas

Observação:

1) BER=2,4E-4; PRBS31Q @ 53,125 GBd. Pré-FEC

2) A amplitude da tensão de entrada diferencial é medida entre TxnP e TxnN.

3) A amplitude da tensão de saída diferencial é medida entre RxnP e RxnN.

Características ópticas

Tabela 3 - Características Ópticas

Observação:

1) Medido com sinal de teste de conformidade em TP3 para BER = 2,4E-4 Pré-FEC

Descrição do Pin

Observação:

1): GND é o símbolo para o sinal e a alimentação (energia) comum do módulo OSFP-RHS. Todos os pinos são comuns dentro do módulo OSFP-RHS e todas as tensões são referenciadas a esse potencial, a menos que seja indicado o contrário. Conecte-os diretamente ao plano de terra comum de sinal da placa principal.

2): VCC são as fontes de alimentação OSFP-RHS e devem ser aplicadas simultaneamente. Cada pino do conector tem uma corrente nominal máxima de 1,5 A (uma corrente máxima de 2,0 A é necessária para módulos de alta potência de 15 a 20 W).

3): Não conectado em OSFP-RHS.

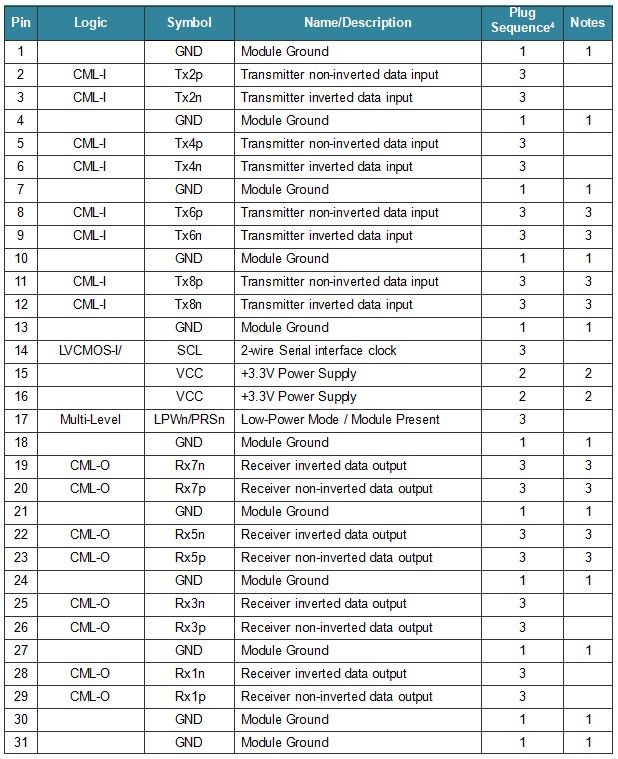

Figura 2. Atribuição de contato do módulo OSFP-RHS

Pino INT/RSTn

O sinal INT/RSTn possui dupla função: permite que o módulo gere uma interrupção para o host e também permite que o host reinicie o módulo. O circuito mostrado na Figura 3 permite a sinalização multinível, proporcionando controle direto do sinal em ambas as direções. O sinal de reset é um sinal ativo em nível baixo no host, que é traduzido para um sinal ativo em nível baixo no módulo. O sinal de interrupção é um sinal ativo em nível alto no módulo, que também é traduzido para um sinal ativo em nível alto no host. O sinal INT/RSTn opera em três zonas de tensão para indicar o estado de reset do módulo e o estado de interrupção do host.

Figura 3. Zonas de tensão INT/RSTn

Pino LPWn/PRSn

LPWn/PRSn é um sinal de dupla função que permite ao host sinalizar o modo de baixo consumo de energia e ao módulo indicar a presença do módulo. O circuito mostrado na Figura 4 permite a sinalização multinível para fornecer controle direto do sinal em ambas as direções. O modo de baixo consumo de energia é um sinal ativo em nível baixo no host, que é convertido em um sinal ativo em nível baixo no módulo. A presença do módulo é controlada por um resistor de pull-down no módulo, que é convertido em um sinal lógico ativo em nível baixo no host.

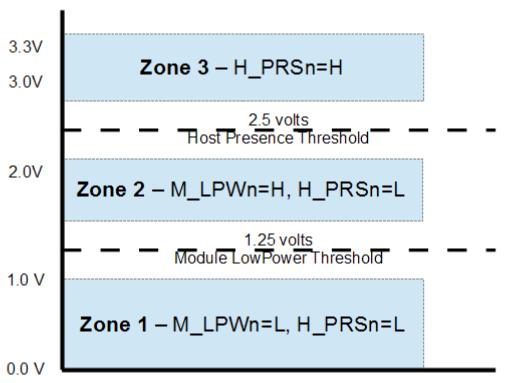

Figura 4. Zonas de tensão LPWn/PRSn

Diagrama de blocos da placa host e do módulo OSFP

A Figura 5 é um exemplo de diagrama de blocos das conexões da placa principal com o módulo OSFP.

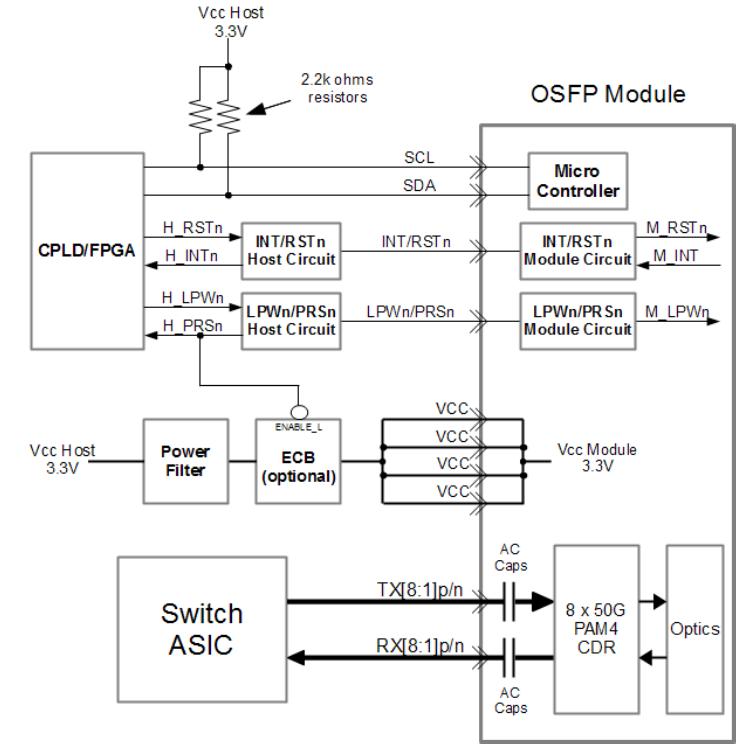

Figura 5. Diagrama de blocos da placa principal e do módulo.

INTERFACE DE MONITORAMENTO DIAGNÓSTICO

A função de monitoramento de diagnóstico digital está disponível em todos os produtos FIBERWDM OSFP-RHS. Uma interface serial de 2 fios permite ao usuário entrar em contato com o módulo.

Estrutura e mapeamento da memória

Isso limita a memória de gerenciamento que pode ser acessada diretamente pelo host a 256 bytes, que são divididos em Memória Inferior (endereços de 00h a 7Fh) e Memória Superior (endereços de 80h a FFh).

Para todos os módulos, exceto os mais básicos, é necessária uma memória de gerenciamento endereçável maior. Isso é suportado por uma estrutura de páginas de 128 bytes, juntamente com um mecanismo para mapear dinamicamente qualquer uma das páginas de 128 bytes de um espaço de memória de gerenciamento interno maior para a Memória Superior, o espaço endereçável do host.

A estrutura de endereçamento da memória de gerenciamento interna adicional² é mostrada na Figura 4. A memória de gerenciamento dentro do módulo é organizada como um espaço de endereço único e sempre acessível ao host de 128 bytes (Memória Inferior) e como múltiplos subespaços de endereço superiores de 128 bytes cada (Páginas), dos quais apenas um é selecionado como visível ao host na Memória Superior. Um segundo nível de seleção de Páginas é possível para Páginas que possuem várias instâncias (por exemplo, quando existe um conjunto de páginas com o mesmo número de página).

Essa estrutura suporta uma memória plana de 256 bytes para módulos passivos de cobre e permite acesso oportuno a endereços na Memória Inferior, como Flags e Monitores. Entradas menos críticas em termos de tempo, como informações de ID serial e configurações de limite, estão disponíveis com a função de Seleção de Página na Página Inferior. Para módulos mais complexos que exigem uma quantidade maior de memória de gerenciamento, o host precisa usar o mapeamento dinâmico das várias Páginas para o espaço de endereçamento da Memória Superior, sempre que necessário.

Nota: O mapa de memória de gerenciamento foi projetado em grande parte com base no mapa de memória QSFP. Este mapa de memória foi modificado para acomodar 8 vias elétricas e limitar o espaço de memória necessário. A abordagem de endereço único é utilizada, como no QSFP. A paginação é usada para permitir interações críticas em termos de tempo entre o host e o módulo.

Páginas suportadas

Um subconjunto básico de 256 bytes do Mapa de Memória de Gerenciamento é obrigatório para todos os dispositivos compatíveis com CMIS. Outras partes estão disponíveis apenas para módulos de memória paginada ou quando anunciadas pelo módulo. Consulte o CMIS V4.0 para obter detalhes sobre o anúncio dos espaços de memória de gerenciamento suportados.

Em particular, o suporte à memória inferior e à página 00h é necessário para todos os módulos, incluindo cabos de cobre passivos. Portanto, essas páginas são sempre implementadas. O suporte adicional para as páginas 01h, 02h e o banco 0 das páginas 10h e 11h é necessário para todos os módulos de memória paginada.

O banco 0 das páginas 10h-1Fh fornece registros específicos para as primeiras 8 pistas, e cada banco adicional oferece suporte para mais 8 pistas. Observe, no entanto, que a alocação de informações entre os bancos pode ser específica da página e pode não estar relacionada ao agrupamento de dados para 8 pistas.

A estrutura permite a expansão do espaço de endereçamento para certos tipos de módulos, alocando páginas adicionais. Além disso, bancos de páginas adicionais.

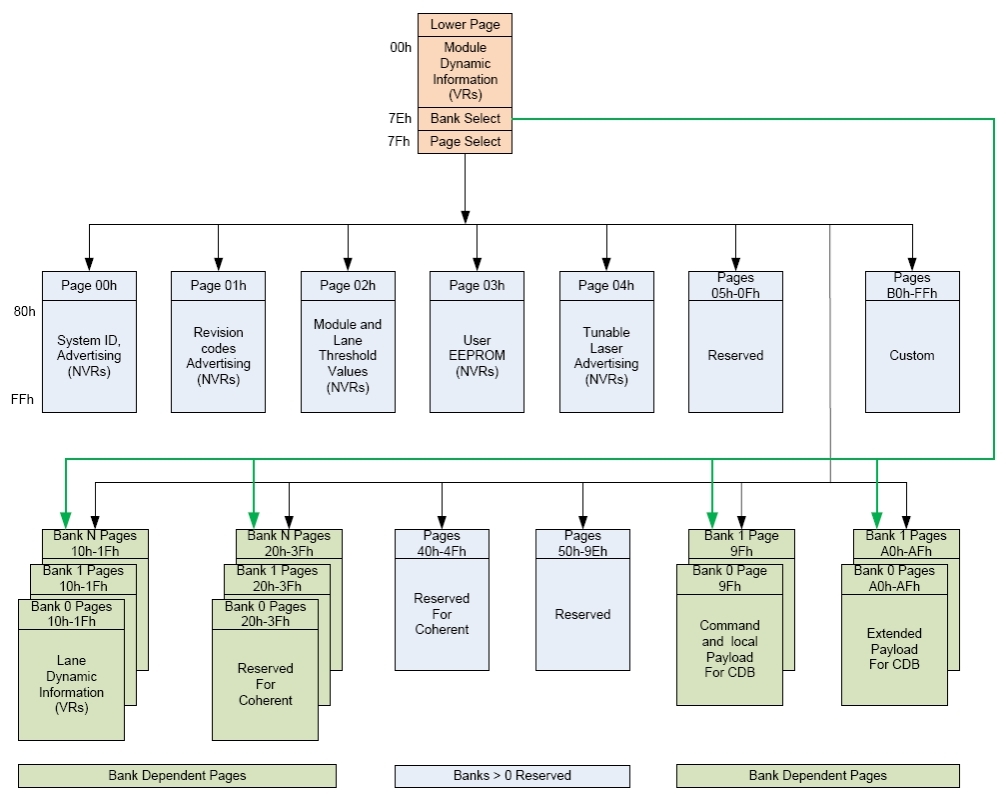

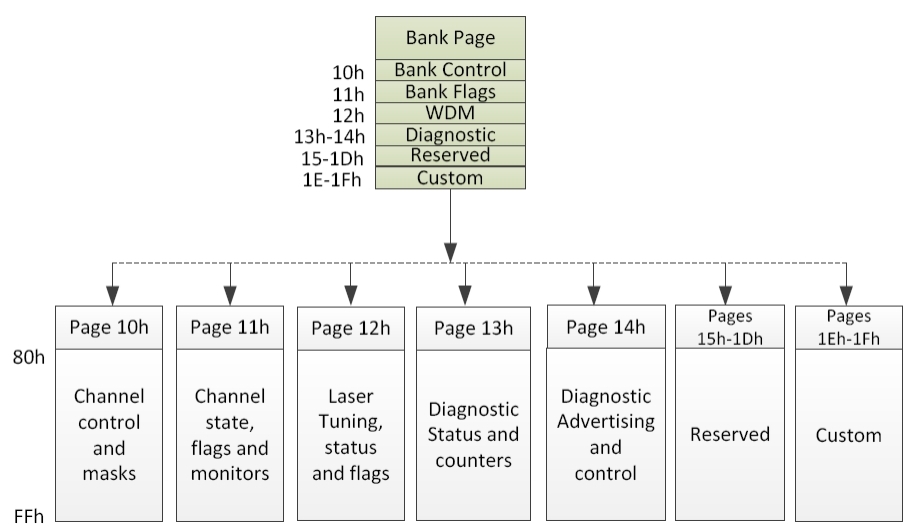

Figura 4. Mapa de memória do QSFP112

Dimensões Mecânicas

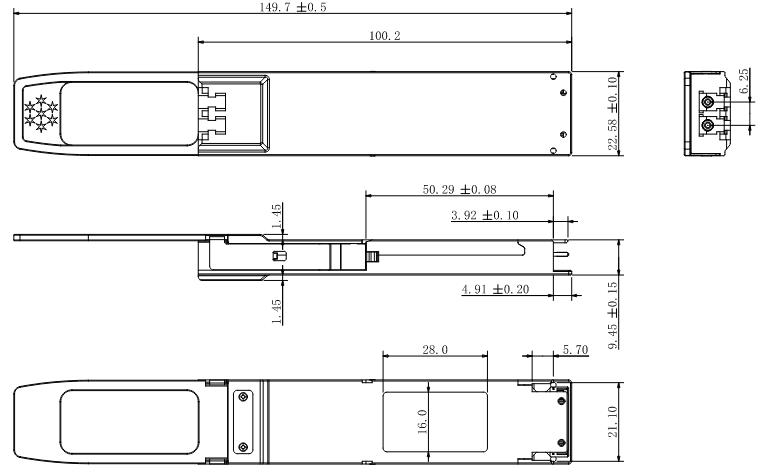

Figura 5. Especificações Mecânicas

Conformidade regulatória

Os transceptores FIBERWDM ROSP-RHS-400G-LR4C são produtos a laser de Classe 1. Eles atendem aos requisitos das seguintes normas:

Referências

1. OSFP MSA

2. CMIS 4.0

3. Especificações Técnicas do 400G-LR4

4. IEEE802.3ck

5. OIF CEI-112G-VSR-PAM4

CUIDADO:

A utilização de controles, ajustes ou a execução de procedimentos diferentes dos especificados neste documento podem resultar em exposição perigosa à radiação.
