A série de detectores de fotodiodos de avalanche APD possui basicamente o mesmo método de utilização que os detectores de avalanche da Thorlabs e da Newport, com interfaces de alimentação completamente idênticas. Pode ser substituída diretamente quando a saída de monitor (disponível em alguns produtos da Thorlabs e da Newport) não for necessária e a largura de banda for a mesma, e seu desempenho em todos os aspectos não é inferior ao de produtos similares da Thorlabs e da Newport.
O detector de fotodiodo de avalanche (APD) da Fiberwdm é totalmente fabricado no país. Adotando um esquema técnico exclusivo de compensação de temperatura, ele alcança alta sensibilidade, estabilidade, ganho elevado e baixo ruído em toda a faixa de temperatura (-40 °C a 80 °C). Além de detectores com especificações convencionais, também oferecemos serviços personalizados. Diversos parâmetros do detector (como tensão de alimentação, ganho, largura de banda, etc.) podem ser ajustados de acordo com as necessidades do cliente para atender a requisitos específicos.
Áreas de aplicação: Radar a laser, comunicação óptica em espaço livre, sistemas de sensoriamento por fibra óptica, sistemas de detecção óptica, etc.
Fotoreceptor amplificado
Detector de avalanches APD1050H
Instruções de uso
Descrição da aparência e da interface

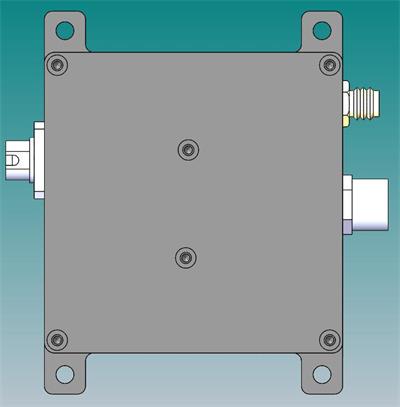

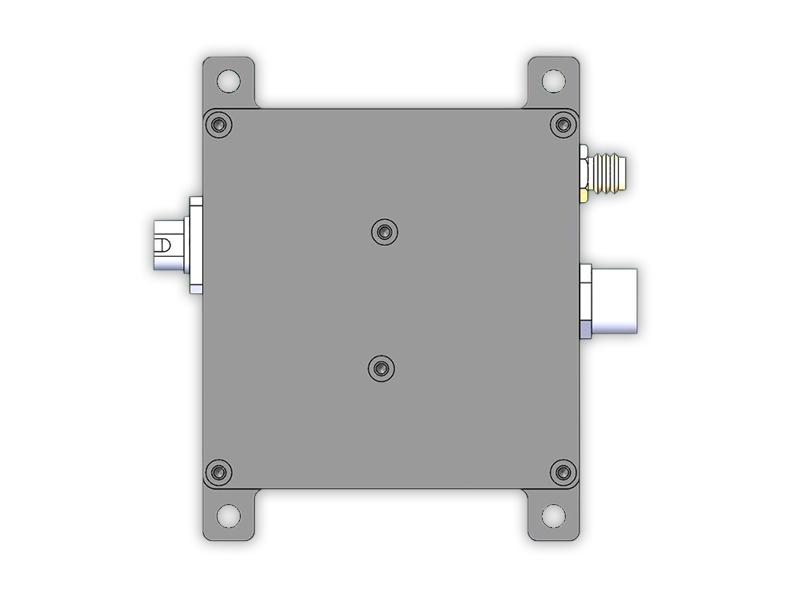

A aparência do módulo é mostrada na figura abaixo:
A interface da esquerda é a interface de entrada óptica (FC), a superior direita é a interface de entrada de energia (M8) e a inferior direita é a interface de saída de sinal (SMA).
O cabo de alimentação personalizado e compatível é mostrado na figura abaixo:
Figura 2-2 Cabo de alimentação compatível
Na imagem, a extremidade esquerda é a de conexão com o módulo detector, com uma etiqueta indicando o método de conexão dos 3 cabos de alimentação à direita. O cabo é feito de PVC, com corrente máxima de 3A e bitola de fio 24AWG. Sua pinagem é totalmente compatível com a dos cabos de alimentação dos módulos detectores da Thorlabs e da Newport, sendo intercambiáveis.
Especificações elétricas
1. Produtos com alimentação dupla: ±12V (marrom/vermelho: +12V, preto: GND, azul: -12V). Para produtos com frequência de 300MHz ou inferior, a tensão mínima de alimentação pode ser de ±8V e a máxima não deve exceder ±15V (em caso de discrepância entre a etiqueta do detector e este manual, prevalecerá este manual). Para produtos acima de 1GHz, a tensão de alimentação não deve exceder ±12V. Além disso, o módulo de alimentação chaveada Honghai JMD10-D12 pode ser adquirido como módulo de teste. Este módulo garante o desempenho do detector em ambientes internos; avalie-o você mesmo em ambientes externos. A corrente do módulo detector durante a operação normal é inferior a 100mA.
Produtos com alimentação única: 5V-12V (marrom/vermelho: +12V, preto: GND, azul: flutuante). A corrente do módulo detector durante a operação normal é inferior a 100mA.
2. Interface de saída: SMA (fêmea);
3. Impedância de saída: 50Ω;
4. Tensão máxima de saída:
Produtos abaixo de 500MHz: ±3,6V (@High Z), ±1,8V (@50Ω);
Produtos com 1 GHz (inclusive) e acima: ±1 V (@50 Ω).
5. Faixa de resposta espectral: 900nm-1700nm;
6. Responsividade do detector: >0,95A/W a 1550nm;
7. A amplitude do sinal óptico de entrada não deve exceder a potência de saturação.
Parâmetros de desempenho
Instruções para o Teste de Desempenho
1. Devido às diferentes condições dos conectores FC das fontes de luz de teste, a perda de inserção de cada detector é inconsistente e os resultados dos testes de resposta do detector podem variar ligeiramente;
2. O ganho de transimpedância do detector é calculado quando a carga de saída apresenta alta impedância. Se a carga de saída for de 50 Ω, o ganho será reduzido à metade do valor nominal;
3. Os resultados das medições de ruído do detector e tempo de subida são obtidos nas seguintes condições:
a: Impedância de entrada do osciloscópio 50Ω;
b: A largura de banda do osciloscópio é a largura de banda total (≥1GHz);
c: A base de tempo do osciloscópio está configurada para 100ns/div (Observação: o ruído varia significativamente com diferentes bases de tempo);
4. Temperatura ambiente de teste: 23℃±5℃;
5. Umidade relativa do teste: 35%±15%;
6. Tensão de operação de teste: ±12V;
Parâmetros típicos de teste do detector de unidade (APD1050H)
| Modelo | APD1050H |
| Faixa de comprimento de onda | 900-1700nm |
| Largura de banda de 3 dB | DC-500MHz |
| Ganho de conversão | 100x10 3 V/A |
| Ruído geral da tensão de saída | 25mVpp(típico) |
| Potência de saturação | 14uW |
| Responsividade máxima típica | 1A/W a 1550nm |
| Impedância de saída | 50Ω |
| Produção máxima | 1,5V a 50Ω |
| Potência incidente (máxima) | 0,5mW |
| Material/Tipo do detector | InGaAs/APD |
| Diâmetro do detector | 50 μm com lente esférica |
| Entrada óptica | FC/PC ou FC/APC ou Espaço Livre |
| Saída elétrica | SMA |
| Dimensões da embalagem | 58 mm × 58 mm × 25 mm |
| Requisitos da fonte de alimentação | 12 V/100 mA |
Figura 3-1 Resumo do desempenho elétrico

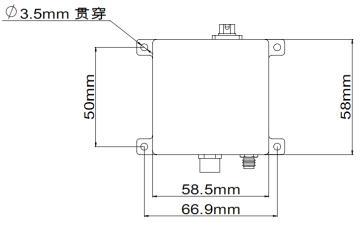

Dimensões Mecânicas
