Fotodetector de avalanche APD1008

Fotodetector de avalanche APD1008

Manual do Usuário

2.1 Descrição da Aparência e da Interface

A aparência do módulo é mostrada na figura abaixo:

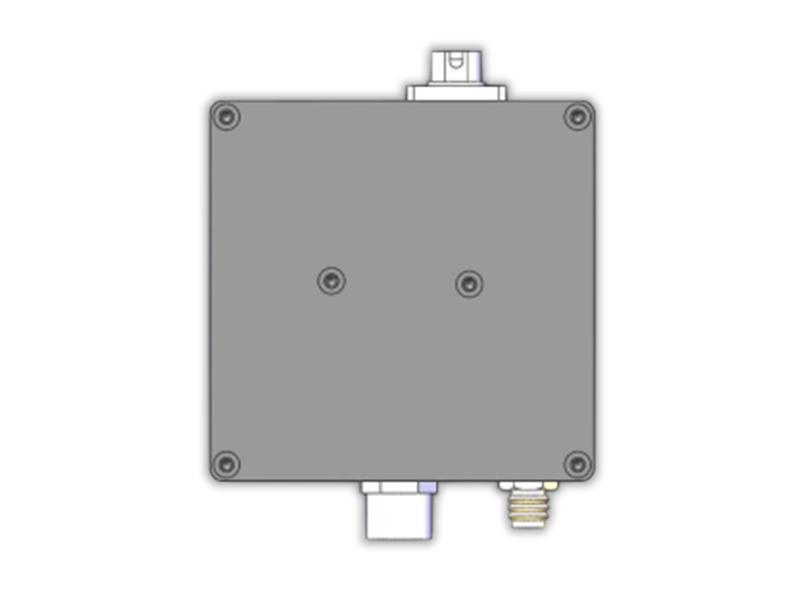

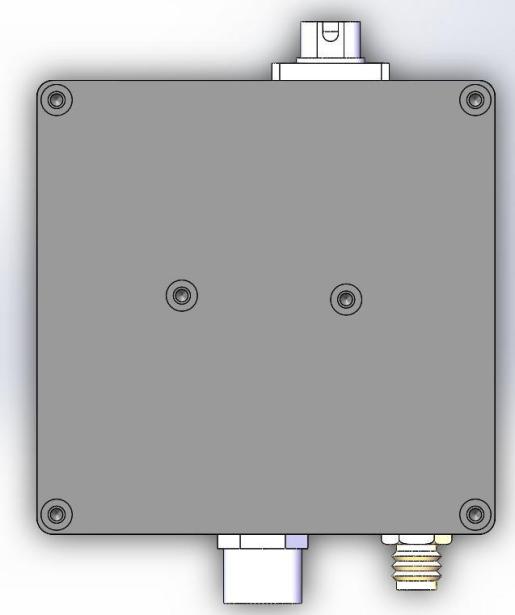

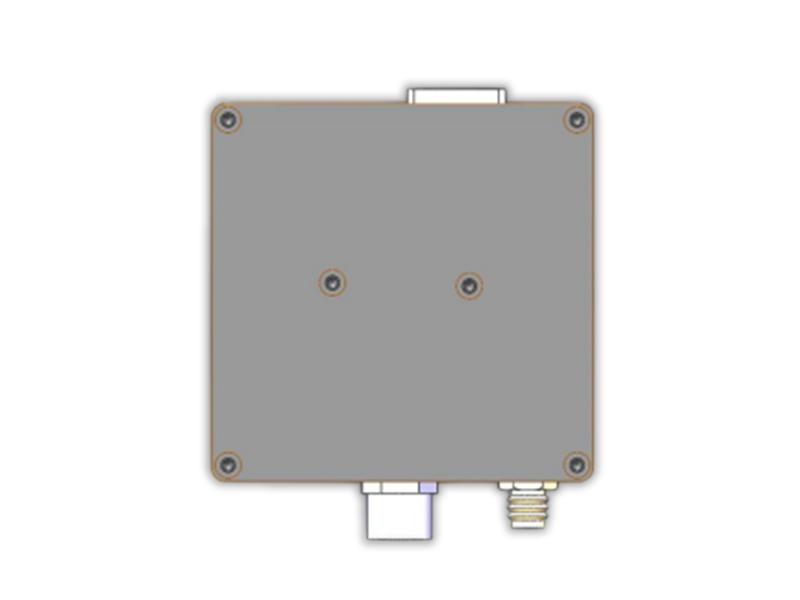

Figura 2-1 Diagrama de aparência do módulo detector (Esquerda: Conector FC, Direita: Espaço livre)

A interface superior é a interface de entrada óptica (FC/Espaço Livre), a inferior direita é a interface de entrada de energia (M8/ou saída de fio condutor) e a inferior direita é a interface de saída de sinal (SMA).

A saída da versão com compensação de temperatura está no terminal GH1.25, que é definido da seguinte forma:

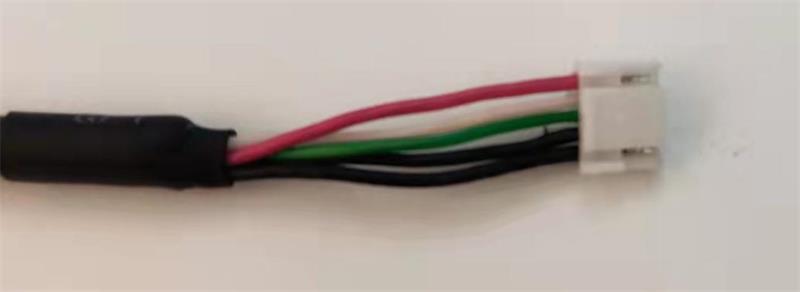

Figura 2-2 Cabo de alimentação compatível

A definição da interface é a seguinte:

Especificações elétricas

O módulo APD é um produto de alimentação única: conecte o fio vermelho a 12V e o fio preto ao terra, com uma corrente de 300mA. A corrente do módulo detector durante a operação normal é inferior a 100mA.

1. Interface de saída: SMA (fêmea);

2. Impedância de saída: 50Ω;

3. Tensão máxima de saída:

Produtos abaixo de 500MHz: ±3,6V (@High Z), ±1,8V (@50Ω);

Produtos acima de 1 GHz (inclusive): ±1 V (@50 Ω).

4. Faixa de resposta espectral: 900 nm - 1700 nm;

5. Responsividade do detector: >0,95A/W a 1550nm;

6. A amplitude do sinal óptico de entrada não deve exceder a potência de saturação.

Parâmetros de desempenho

Descrição do teste de desempenho:

1. Devido às diferentes condições dos conectores FC das fontes de luz de teste, a perda de inserção de cada detector varia e os resultados dos testes de resposta do detector apresentarão pequenas diferenças;

2. O ganho de transimpedância do detector é calculado sob a condição de que a carga de saída seja de alta impedância. Se a carga de saída for de 50 Ω, o ganho é reduzido à metade do valor nominal;

3. Os resultados das medições de ruído do detector e tempo de subida são obtidos nas seguintes condições:

a: Impedância de entrada do osciloscópio 50Ω;

b: A largura de banda do osciloscópio é a largura de banda total (≥1GHz);

c: A divisão de tempo do osciloscópio está configurada para 100ns/div (Observação: o ruído varia significativamente com diferentes divisões de tempo);

4. Temperatura ambiente de teste: 23℃±5℃;

5. Umidade relativa do teste: 35%±15%;

6. Tensão de operação de teste: ±12V;

Parâmetros típicos de teste do detector APD (APD1008)

Figura 3-1 Resumo do desempenho elétrico

Dimensões Mecânicas

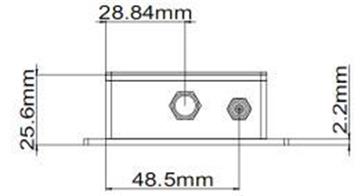

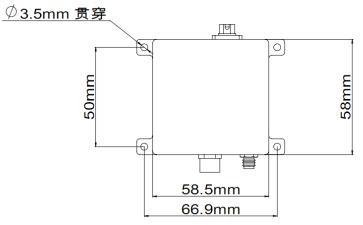

Figura 4-1 Diagrama dimensional mecânico do módulo detector APD
