Manual do Usuário

2.1 Descrição da Aparência e da Interface

A aparência do módulo é mostrada nas figuras abaixo:

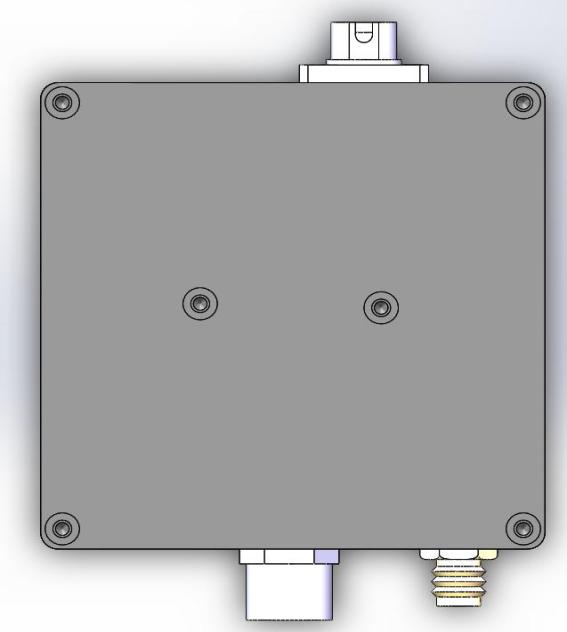

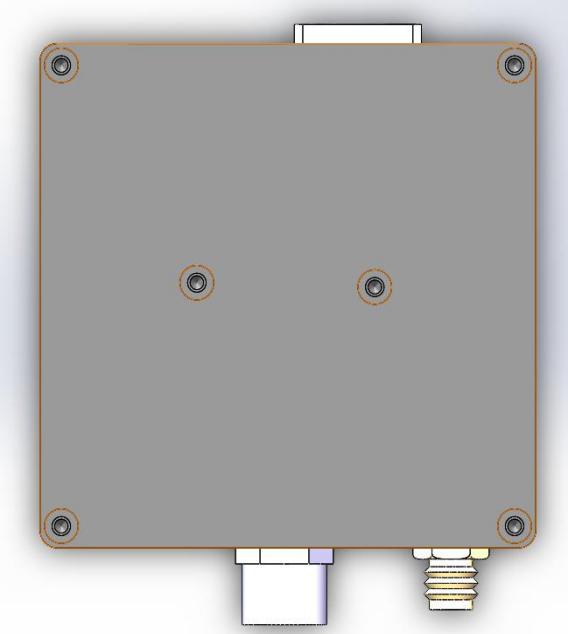

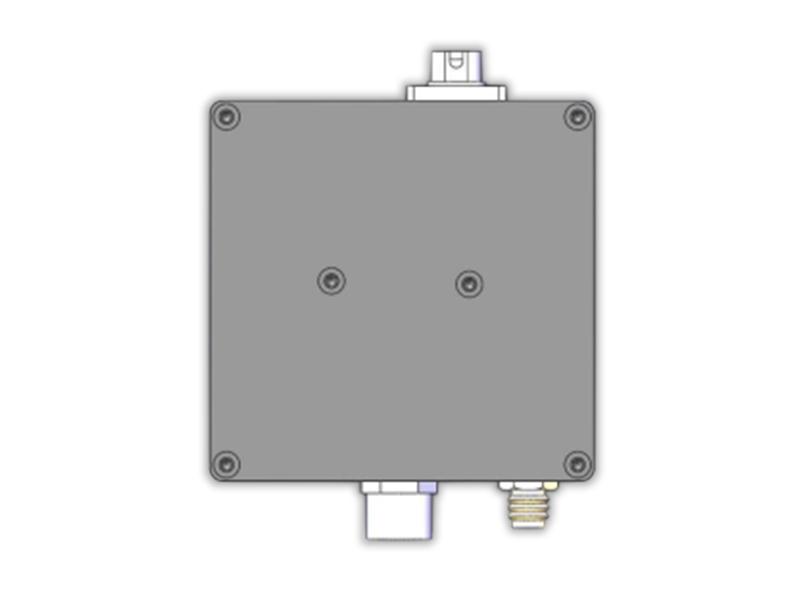

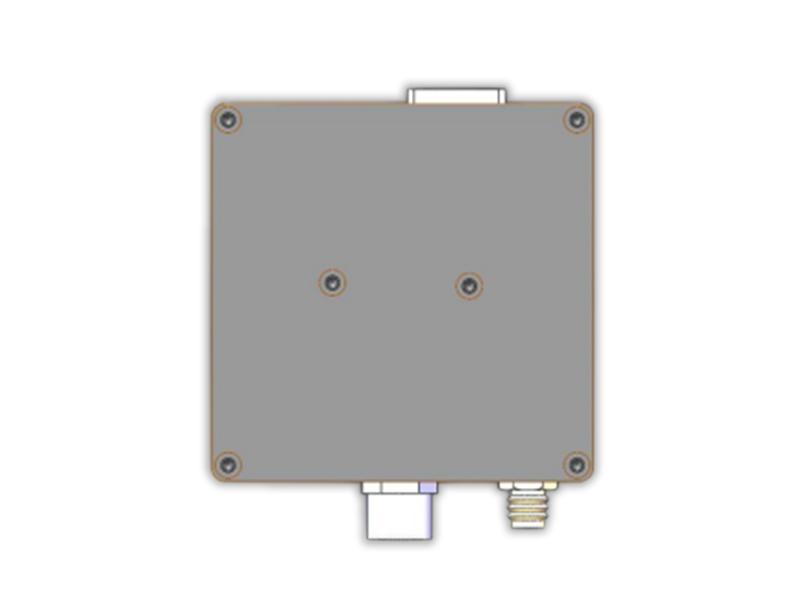

Figura 2-1 Aparência do módulo detector (Esquerda: Interface FC, Direita: Espaço livre)

Dentre elas, a interface superior é a interface de entrada óptica (FC/espaço livre), a inferior direita é a interface de entrada de energia (saída M8 ou por fio condutor) e a inferior direita é a interface de saída de sinal (SMA).

A saída da versão com compensação de temperatura é um bloco de terminais GH1.25, e sua definição é a seguinte:

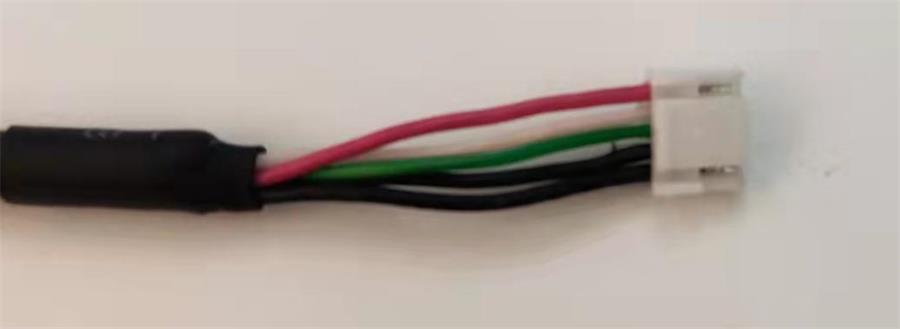

Figura 2-2 Cabo de alimentação compatível

Descrição elétrica

O módulo APD é um produto de alimentação única: conecte o fio vermelho a 12V e o fio preto ao terra, com uma corrente de 300mA. A corrente do módulo detector durante a operação normal é inferior a 100mA.

1. Interface de saída: SMA (conector fêmea);

2. Impedância de saída: 50 ohms;

3. Tensão máxima de saída:

Produtos abaixo de 500MHz: ±3,6V (@High Z), ±1,8V (@50ohm);

Produtos de 1 GHz (inclusive) e acima: ±1 V (@50 ohm).

4. Faixa de resposta espectral: 400nm-1100nm;

5. Responsividade do detector: 50A/W a 905nm;

6. Não exceda a potência óptica de saturação para a amplitude óptica de entrada.

Parâmetros de desempenho

Descrição do teste de desempenho

1. Devido às diferentes condições do conector FC da fonte de luz de teste, a perda de inserção de cada detector é inconsistente e os resultados do teste de resposta do detector podem variar ligeiramente;

2. O ganho de transimpedância do detector é calculado sob a condição de alta impedância de carga de saída. Se a carga de saída for de 50 Ω, o ganho será reduzido à metade do valor nominal;

3. Os resultados das medições de ruído do detector e tempo de subida são obtidos nas seguintes condições:

a: A impedância de entrada do osciloscópio é de 50 Ω;

b: A largura de banda do osciloscópio é a largura de banda total (≥1GHz);

c: A escala de tempo do osciloscópio está definida para 100ns/div (Observação: o ruído varia muito com diferentes escalas de tempo);

4. Temperatura da sala de testes: 23℃±5℃;

5. Umidade relativa do teste: 35%±15%;

6. Tensão de teste de trabalho: ±12V;

Parâmetros típicos de teste do detector APD (APD2008)

Figura 3-1 Resumo do desempenho elétrico

Dimensões Mecânicas

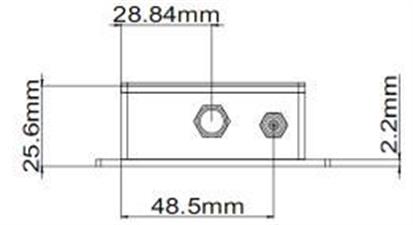

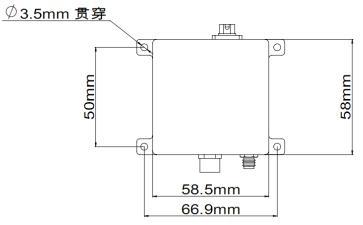

Figura 4-1 Desenho dimensional mecânico do módulo detector APD
