Os detectores desta série são diretamente intercambiáveis com os produtos equipados com bateria da Thorlabs e apresentam desempenho equivalente ao de produtos similares da Thorlabs em todos os aspectos. Além dos detectores com especificações existentes, também estão disponíveis serviços de personalização. Diversos parâmetros do detector (como tensão de alimentação, largura de banda, etc.) podem ser ajustados de acordo com os requisitos do cliente para atender às necessidades específicas da aplicação.
Esta série foi projetada especificamente para sistemas de medição a laser. Não possui amplificação de ganho, vem com bateria integrada e serve como um detector econômico para laboratórios de laser de alta potência.
Detector de polarização série PD1500/PD2100
Instruções de uso
Descrição da aparência e interface

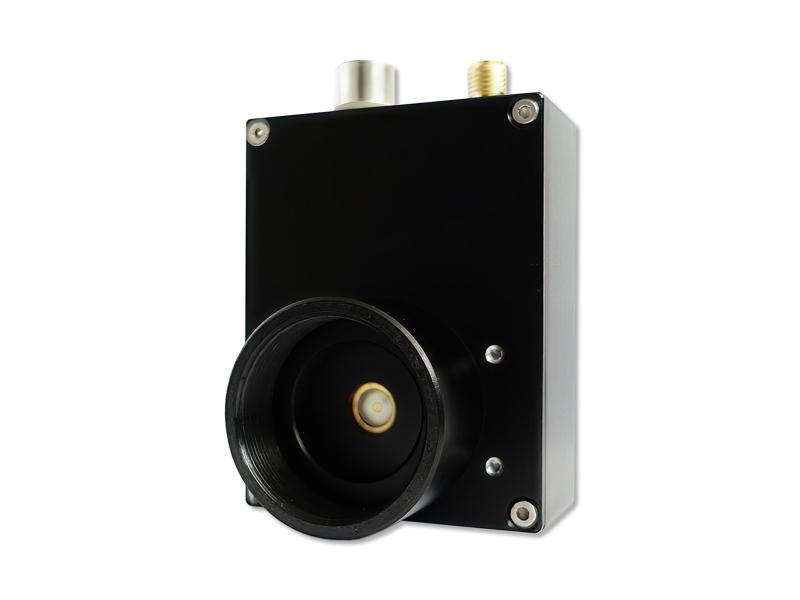

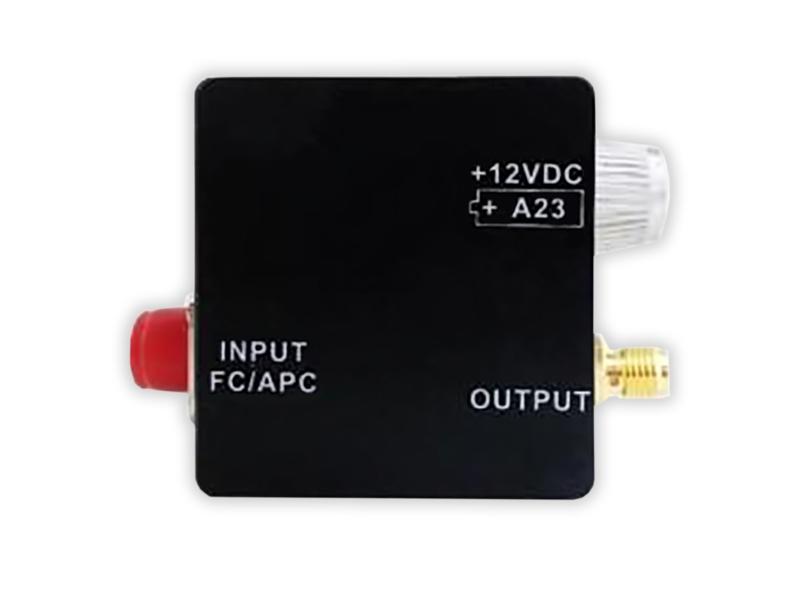

A aparência do módulo é mostrada na figura abaixo:

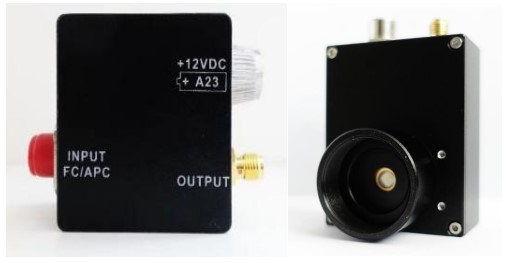

Figura 2-1 Diagrama de aparência do módulo detector
Descrição elétrica
Parâmetros de desempenho
Parâmetros de teste de detectores de polarização (série PD1500/2100)
|
Modelo |
PD1500 |
PD2100 |
|
Faixa de comprimento de onda |
900 nm-1700 nm |
320 nm-1000 nm |
|
Largura de banda de corte de 3 dB |
5 GHz |
1 GHz |
|
Potência óptica de saturação |
5mW |
5mW |
|
Tempo de subida (10%~90%) |
<80ps |
<400ps |
|
Responsividade máxima típica |
>0,9 A/W a 1550 nm |
>0,9 A/W a 1550 nm |
|
Saída Máxima |
1V@50ohm |
5V@50ohm |
|
Potência Incidente (Máx.) |
10mW |
10mW |
|
Material/Tipo do Detector |
EmGaAs/PIN |
Si/PIN |
|
Diâmetro do detector |
75μm |
400μm |
|
Temperatura de operação |
-40℃~85℃ |
-40℃~85℃ |
|
Entrada óptica |
FC/APC ou janela plana |
Janela plana |
|
Saída elétrica |
SMA (Casal DC) |
SMA (Casal DC) |
|
Requisitos de fornecimento de energia |
A23, +12 VCC |
A23, +12 VCC |
Figura 3-1 Resumo do desempenho elétrico

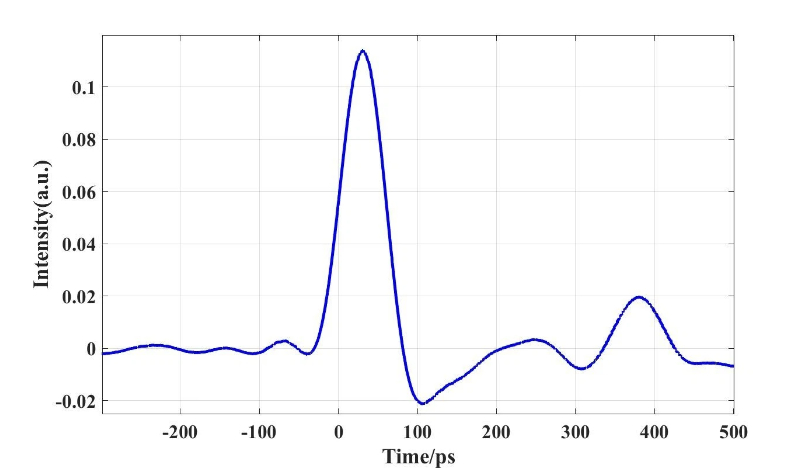

Figura 3-2 Curva de resposta de pulso do PD1500

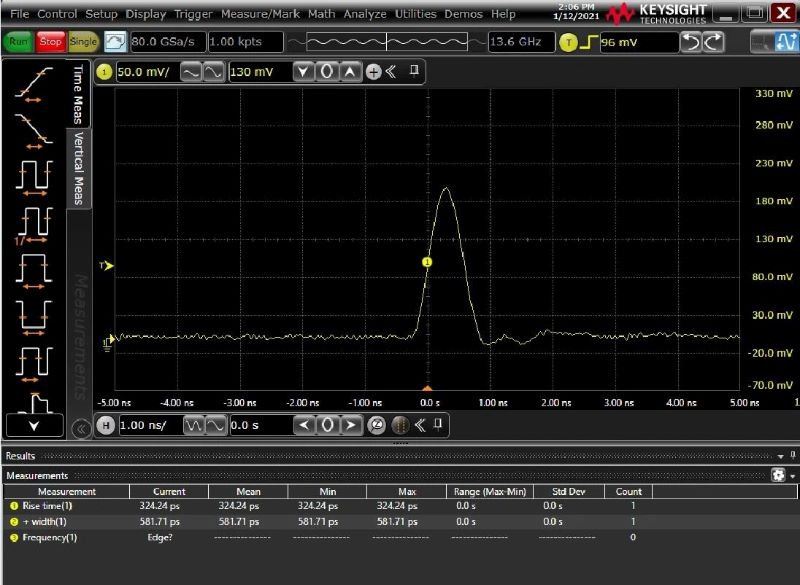

Figura 3-3 Curva de resposta de pulso do PD2100

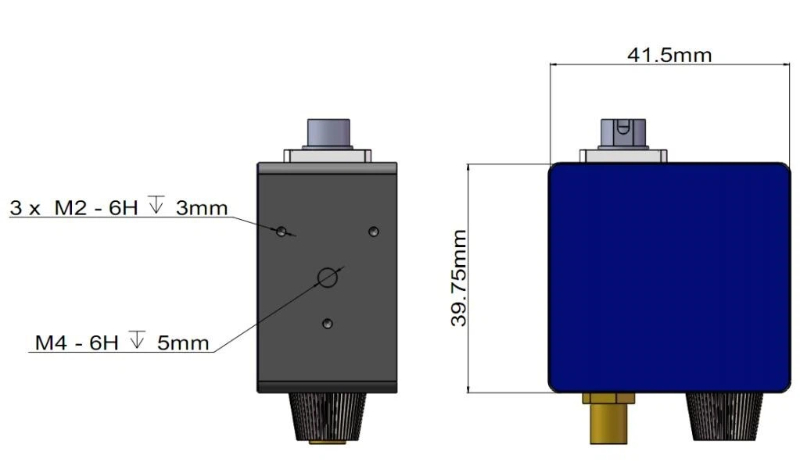

Desenho mecânico do detector PD1500 e PD2100
Figura 4-1 Diagrama de dimensões mecânicas do módulo detector de polarização
