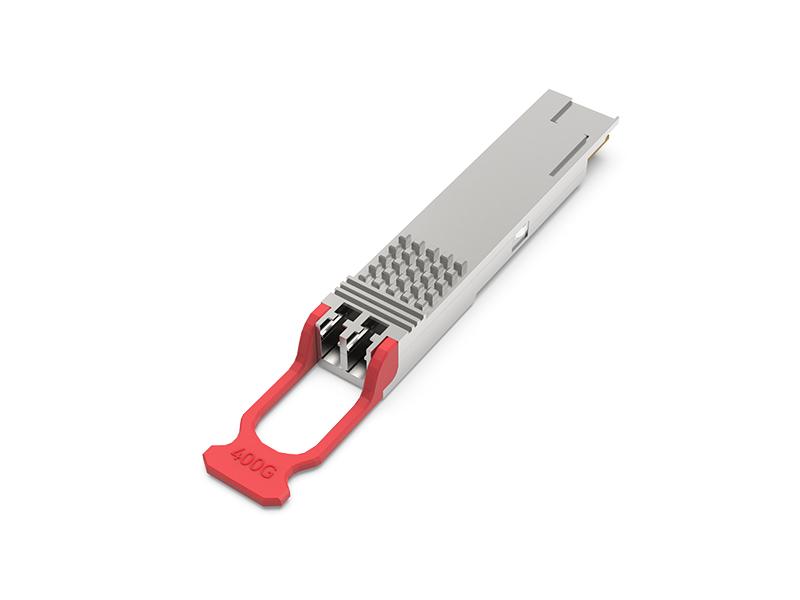

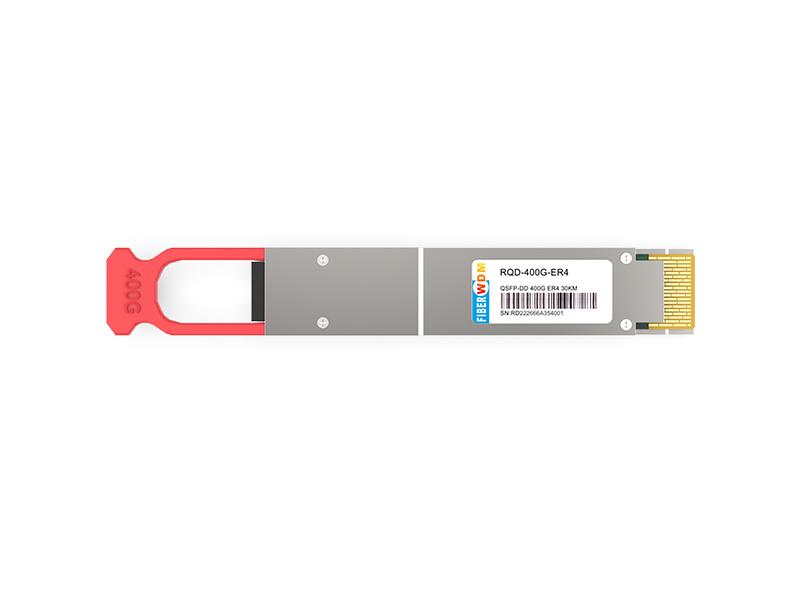

400G QSFP-DD ER4 30KM

RQD-400G-ER4

Características

• Compatível com 400GBASE-ER4-30;
• Taxa de bits da faixa de 106,25 Gb/s com PAM4;
• Transmissão de até 30 km em fibra monomodo;
• 8x53,125Gb/s com interface elétrica PAM4 (400GAUI-8);
• Interface I2C com monitoramento de diagnóstico digital integrado;
• Pacote QSFP-DD MSA com conector LC duplex;
• Fonte de alimentação única de +3,3V;
• Consumo máximo de energia: 14 W;
• Temperatura de operação da carcaça: 0 a +70 °C;
• Em conformidade com o padrão CMIS QSFP-DD;
• Compatível com as especificações de hardware 802.3bs e QSFP-DD;
• Em conformidade com a Diretiva 2015/863/UE da UE;

Informações sobre o pedido

Tabela 1 - Informações sobre o pedido

Classificações máximas absolutas

Tabela 2 - Classificações Máximas Absolutas

Condições de operação recomendadas

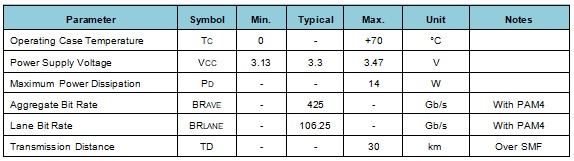

Tabela 3 - Condições de operação recomendadas

Características ópticas

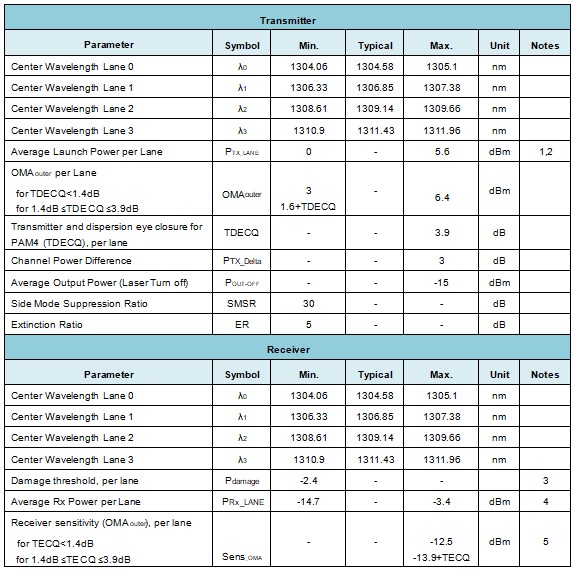

Tabela 4 - Características Ópticas

Notas:

1. A potência óptica é lançada na fibra monomodo (SMF).

2. A potência média de lançamento por faixa (min) é informativa, mas não o principal indicador da intensidade do sinal. Um transmissor com potência de lançamento abaixo desse valor não pode estar em conformidade; no entanto, um valor acima desse não garante a conformidade.

3. O receptor deve ser capaz de tolerar, sem danos, a exposição contínua a um sinal óptico de entrada com este nível de potência média. O receptor não precisa operar corretamente com essa potência de entrada.

4. A potência média recebida por faixa (min) é informativa, mas não o principal indicador da intensidade do sinal. Uma potência recebida abaixo desse valor não está em conformidade; no entanto, um valor acima desse não garante a conformidade.

5. Sensibilidade do receptor (OMAouter), cada faixa (máxima) é definida com BER=2,4E-4.

Características elétricas

Sinal de alta velocidade: Compatível com 400GAUI-8 (IEEE 802.3bs)

Sinal de baixa velocidade: em conformidade com a especificação de hardware QSFP-DD.

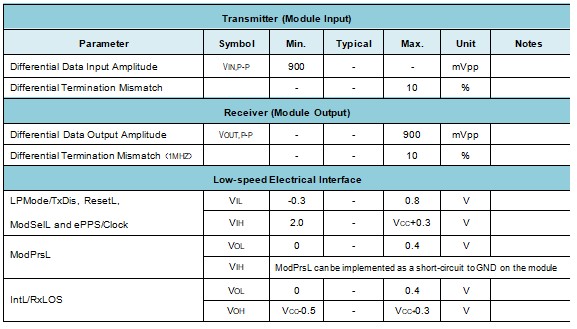

Tabela 5 - Características elétricas

Diagnóstico Digital

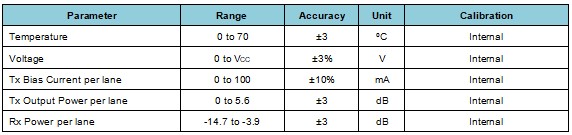

Tabela 6 - Diagnóstico Digital

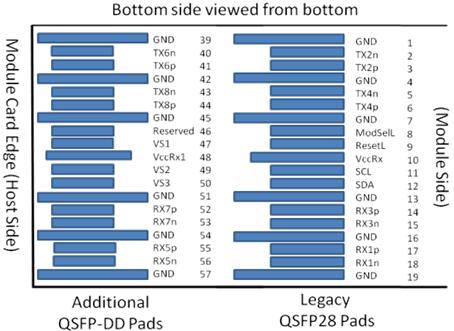

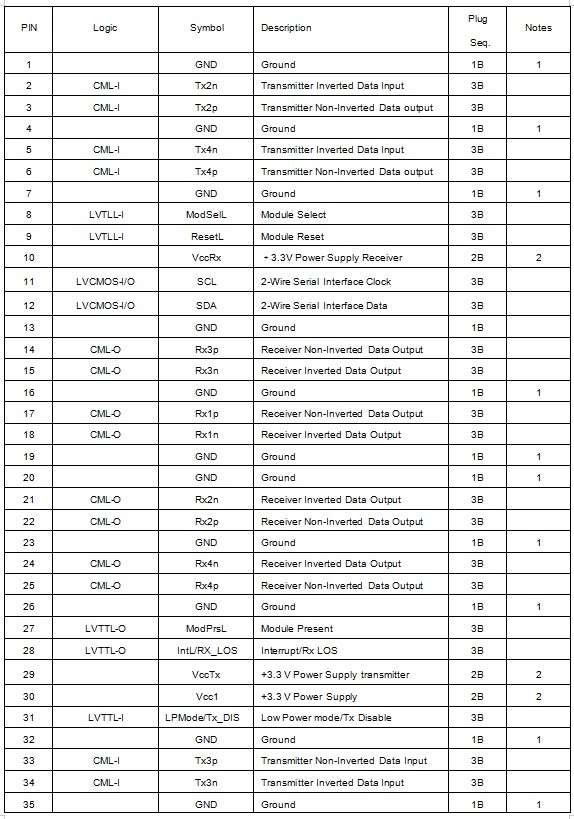

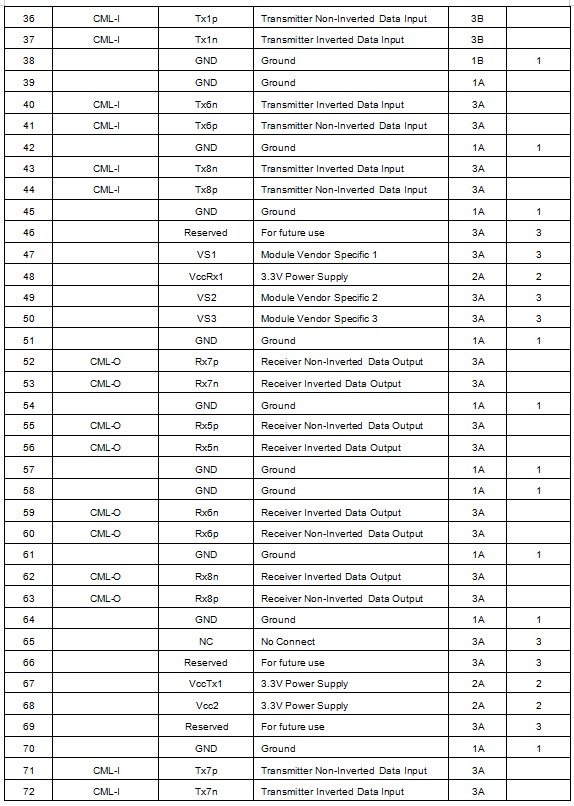

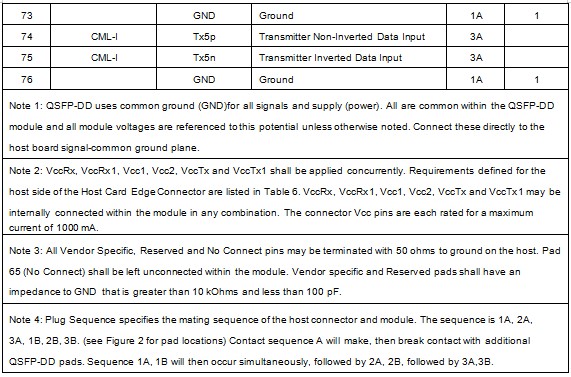

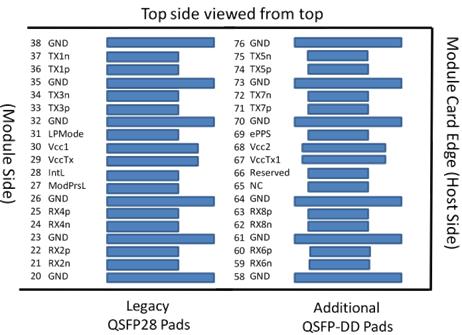

Definições de pinos

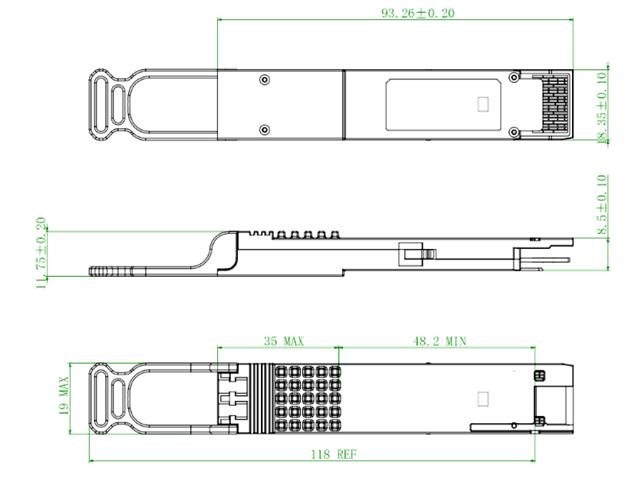

Dimensão Mecânica

Avisos

• Precauções de manuseio: Este dispositivo é suscetível a danos causados por descarga eletrostática (ESD). Recomenda-se um ambiente livre de estática. Siga as orientações de acordo com os procedimentos adequados para ESD.
• Segurança a laser: O transceptor da família WXTR# utiliza um sistema de laser semicondutor e é um produto laser classe 1 de acordo com a FDA, estando em conformidade com as normas 21CFR1040.10 e 1040.11. Além disso, este produto é um produto laser classe 1 de acordo com a norma IEC 60825-1.
