Os módulos transceptores QSFP-DD são projetados para o sistema de transmissão DWDM N*400G. Eles são compatíveis com o padrão OpenZR+ e a Especificação de Hardware QSFP-DD MSA.

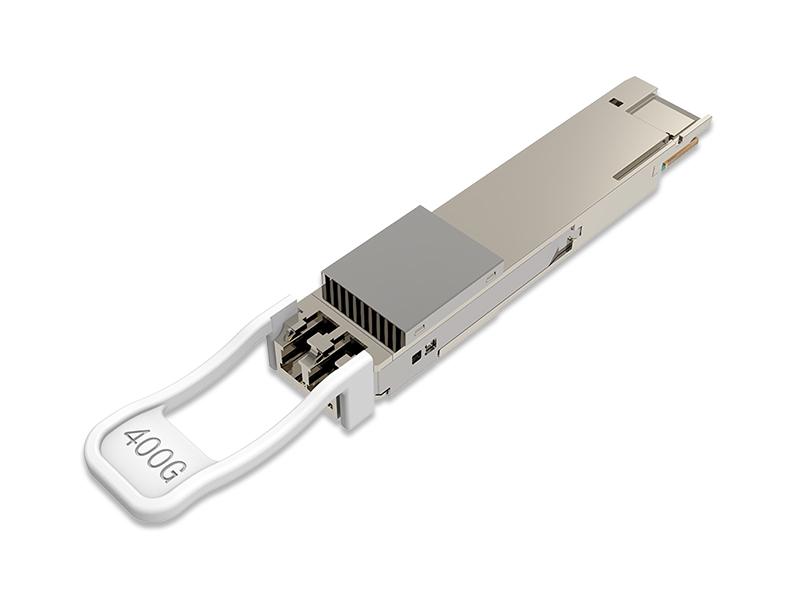

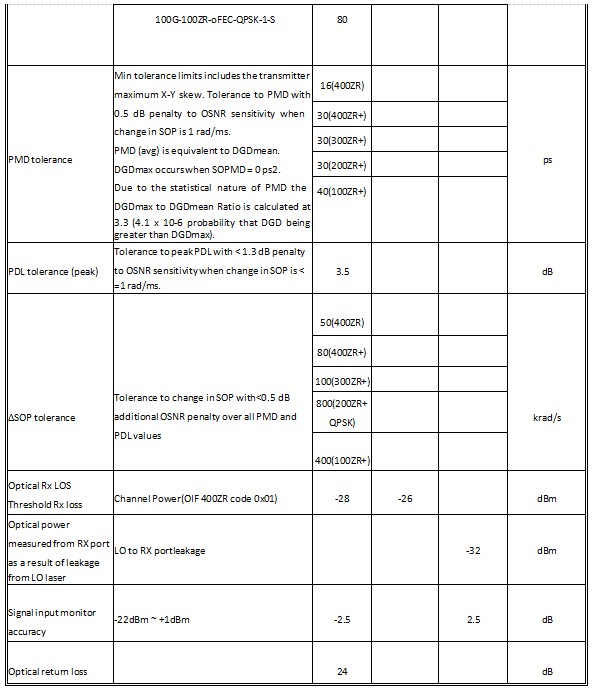

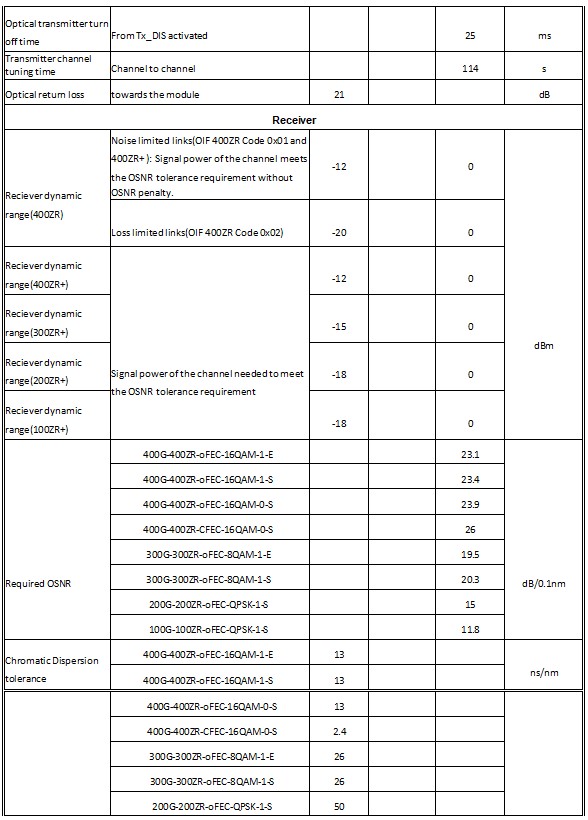

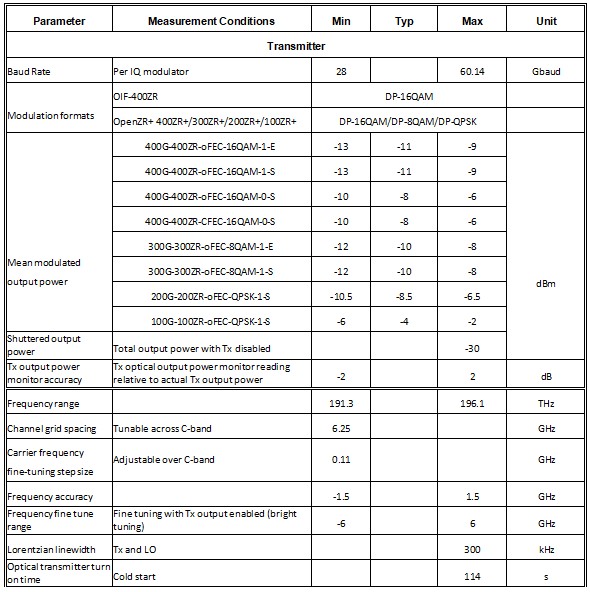

400G QSFP-DD ZR DCORQD-400G-ZR
RQD-400G-ZR/ZR+ é um módulo coerente conectável de portadora única de 100-400G com fator de forma QSFP-DD, em conformidade com o QSFP-DD MSA, a Especificação de Hardware QSFP-DD, baseado em modulação DP-16QAM
diversidade de polarização, detecção coerente Intradyne e equalização eletrônica avançada de enlace.
No lado do host, o módulo pode acomodar uma variedade de tipos de sinal, incluindo modos 4×100GE, 1×200GE e 1×400GE. No lado da linha,
o módulo suporta interfaces de 400G adaptadas com códigos de correção antecipada de erros concatenados (CFEC) e interfaces de 100-400G adaptadas com correção antecipada de erros aberta (OFEC).
O módulo QSFP-DD 400ZR+ destina-se a ser usado em conjunto com uma plataforma host para suportar transmissão DWDM sobre enlaces ópticos em aplicações DCI, conforme ilustrado na Figura 1. O módulo fornece transporte 400GE em fatores de forma pequenos padrão da indústria, tornando essa tecnologia ideal para integração com switches e roteadores de alto desempenho de malha DCI. Devido aos recursos integrados de multiplexação de cliente 100GE, ele pode ser usado como um transponder altamente integrado para clientes 4x100GE em aplicações de interconexão de data centers.

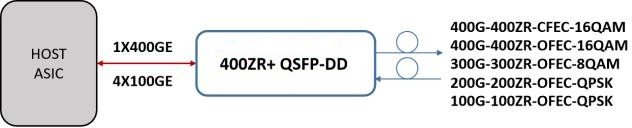

Figura 1 Diagrama de aplicação do módulo - Transceptor 400ZR+
O módulo é uma implementação completa de um transceptor coerente de alto desempenho capaz de operar em telecomunicações e data centers de alto desempenho.
O módulo opera como um transceptor Ethernet, suporta modos 1×400GE e 4×100GE na interface Host/Cliente até sua capacidade óptica configurada no lado da linha.

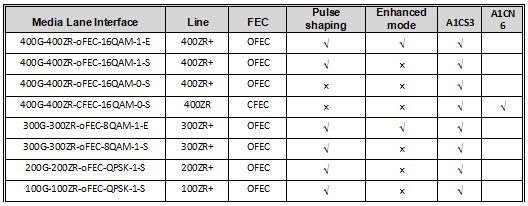

Tabela 3 Modo do lado da linha

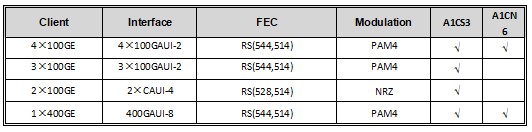

Tabela 4 Modo do lado do host




O módulo contém uma PCB com conector composta por uma única placa tipo paddle com 38 pads
na parte superior e 38 pads na parte inferior da placa tipo paddle, totalizando 76 contatos de interface elétrica de borda da placa para lógica externa do lado Host/Cliente, em conformidade com a Especificação de Hardware QSFP-DD. A Interface de Lane de Rede é um conector LC duplex acoplado a uma fibra óptica que transporta o sinal coerente DP-16QAM na banda C.

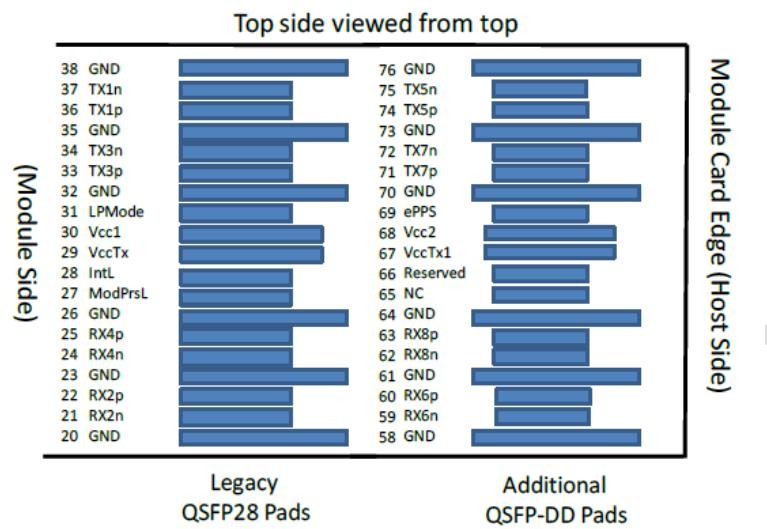

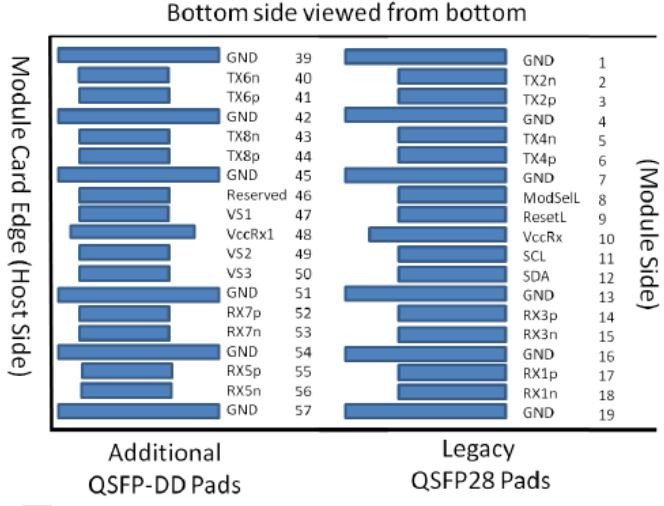

Figura 2 Pinagem do módulo QSFP-DD

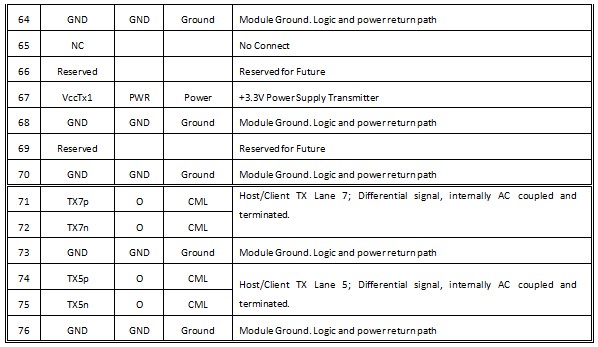

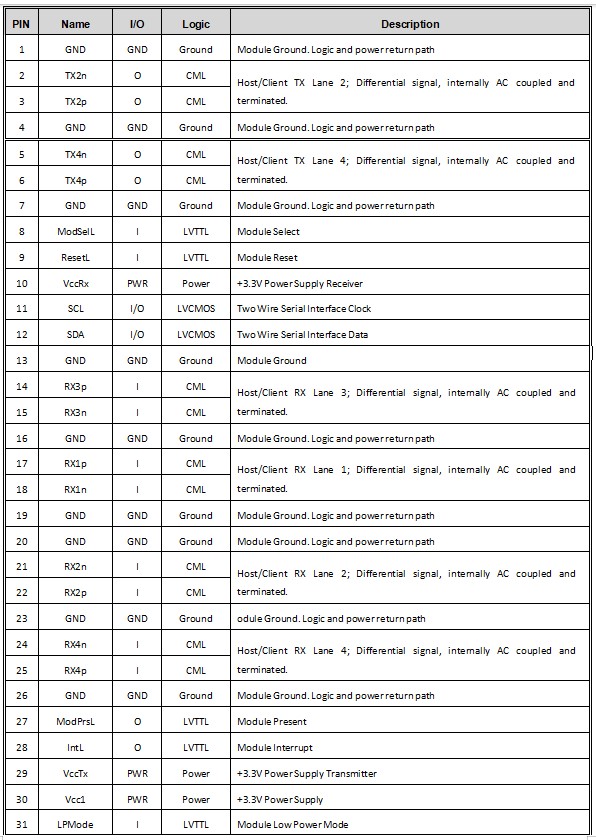

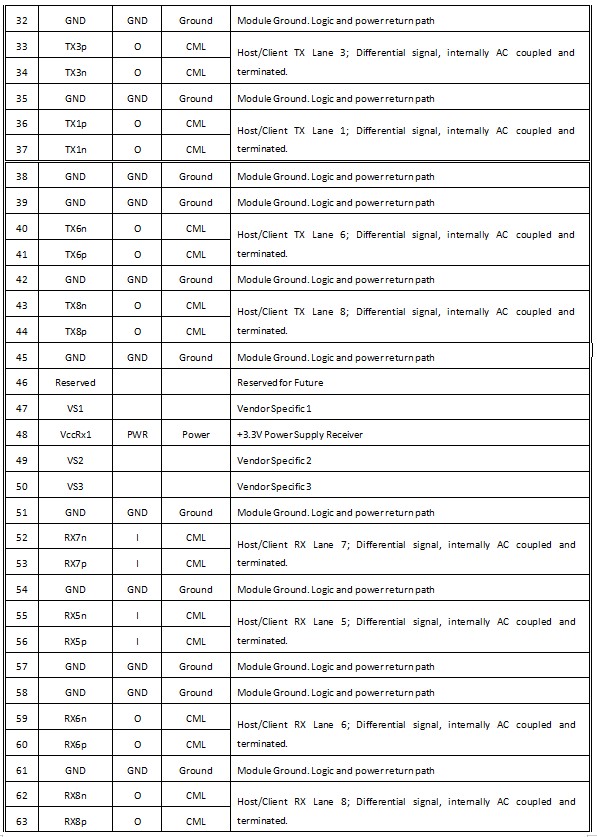

Tabela 6 Descrições dos pinos


O QSFP-DD usa aterramento comum (GND) para todos os sinais e alimentação (energia). Todos são comuns dentro do módulo QSFP-DD e todas as tensões do módulo são referenciadas a esse potencial, salvo indicação contrária. Conecte-os diretamente
ao plano de aterramento comum de sinal da placa host.
Todos os pinos específicos do fornecedor, reservados e sem conexão devem ser deixados desconectados no host.

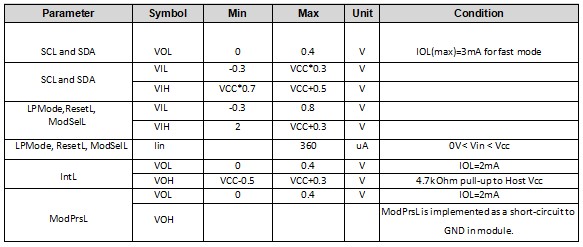

Tabela 7 Sinais de controle e detecção de baixa velocidade

SCL e SDA
SCL e SDA são uma interface serial de 2 fios entre o host e o módulo usando o protocolo I2C. SCL é definido como o sinal de clock da interface serial e SDA como o sinal de dados da interface serial. Ambos os sinais são de dreno aberto, TTL de baixa tensão (LVTTL) operando em Vcc e requerem resistores de pull-up para +3,3V no host. O valor do resistor de pull-up deve ser de 1k ohms a 4,7k ohms dependendo da carga capacitiva.
ModSelL
O ModSelL é um sinal de entrada que é conectado a Vcc no módulo QSFP-DD. Quando mantido em nível baixo pelo host, o módulo responde aos comandos de comunicação serial de 2 fios. Quando ModSelL está em “Alto”, o módulo não deve responder nem reconhecer qualquer comunicação de interface de 2 fios do host.
Para evitar conflitos, o sistema host não deve tentar comunicações de interface de 2 fios dentro do tempo de desativação do ModSelL após qualquer módulo QSFP-DD ser desmarcado. Da mesma forma, o host deve aguardar pelo menos o período do tempo de ativação do ModSelL antes de se comunicar com o módulo recém-selecionado. Os períodos de ativação e desativação de diferentes módulos podem se sobrepor desde que os requisitos de temporização acima sejam atendidos.
ResetL
O sinal ResetL é conectado a Vcc no módulo. Um nível baixo no sinal ResetL por mais tempo que a duração mínima do pulso (t_Reset_init) inicia uma reinicialização completa do módulo, retornando todas as configurações do módulo do usuário ao estado padrão.
LPMode
LPMode é um sinal de entrada. O sinal LPMode é conectado a Vcc no módulo QSFP-DD. LPMode é usado no controle do modo de energia do módulo.
ModPrsL
ModPrsL é conectado a Vcc Host na placa host e puxado para nível baixo no módulo. O ModPrsL é ativado em nível “Baixo” quando o módulo é inserido. O ModPrsL é desativado em nível “Alto” quando o módulo está fisicamente ausente do conector host devido ao resistor de pull-up na placa host.
IntL
IntL é um sinal de saída. O sinal IntL é uma saída de coletor aberto e deve ser conectado a Vcc Host na placa do host. Quando o sinal IntL é ativado em nível Baixo, ele indica uma alteração no estado do módulo, uma possível falha operacional do módulo ou um status crítico para o sistema host.

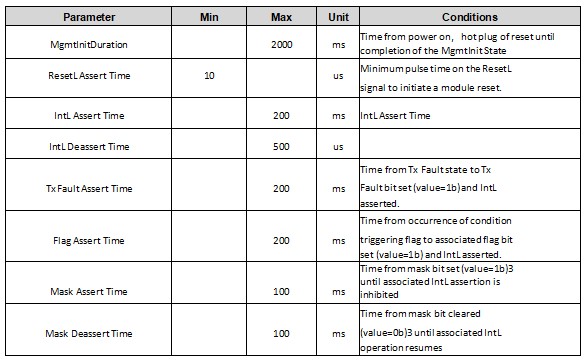

Tabela 8 Parâmetros de temporização para sinais do host
