Características

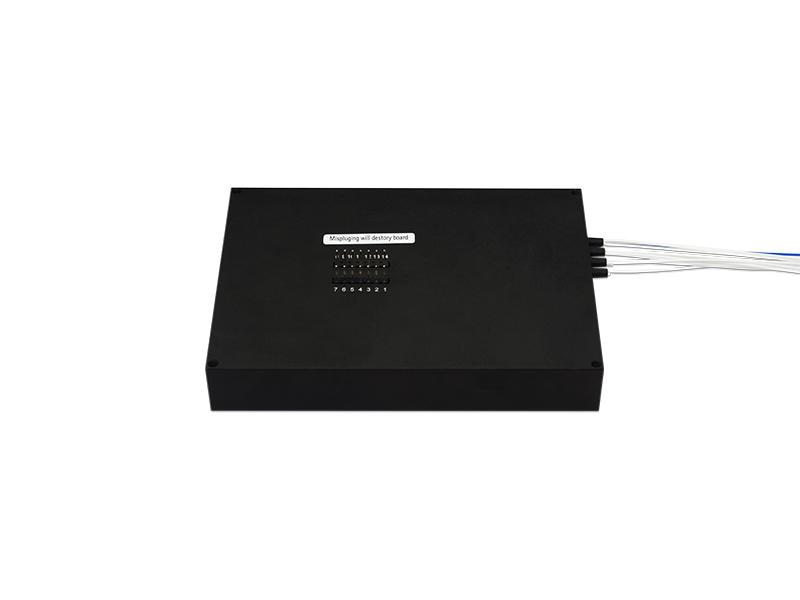

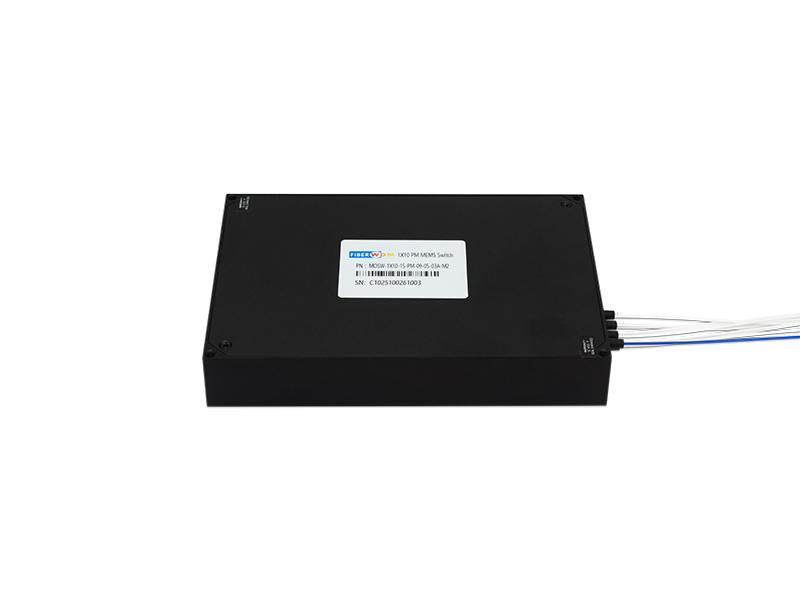

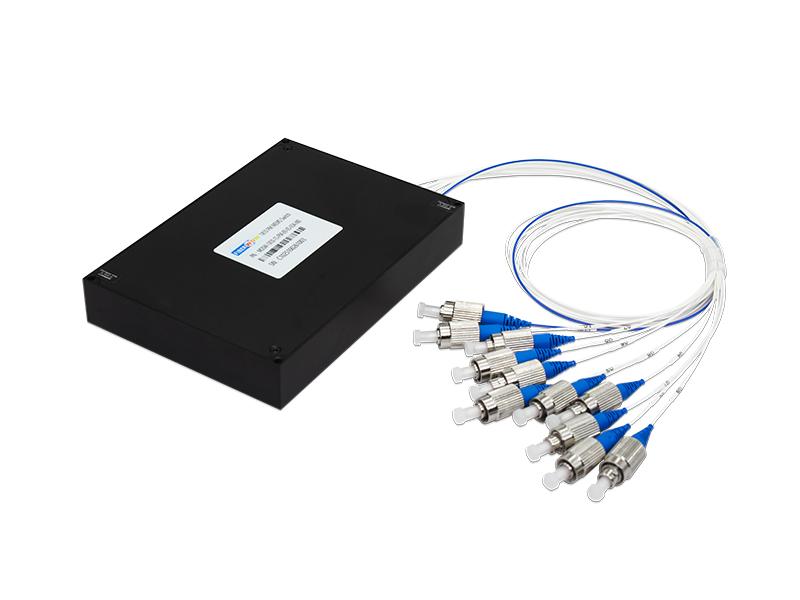

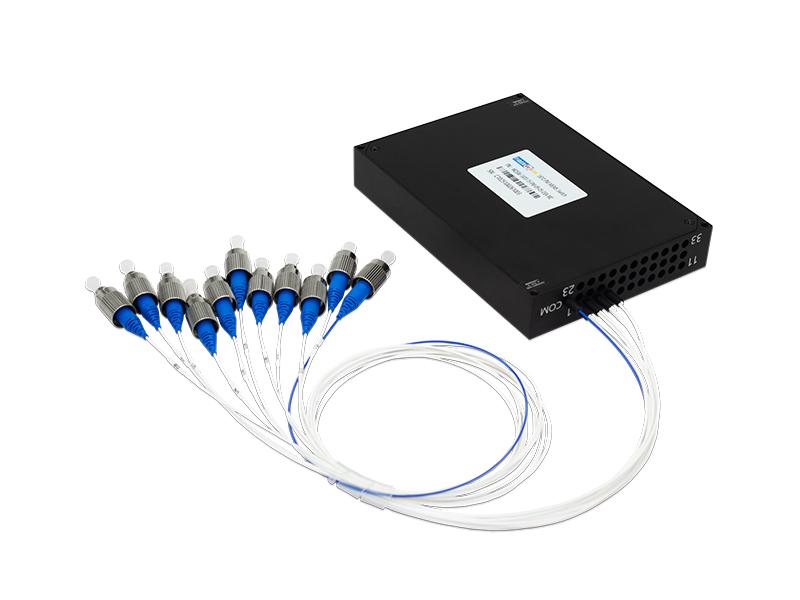

PM (Manutenção da Polarização) MOSW-1X10-15-PM-09-05-03A-M2

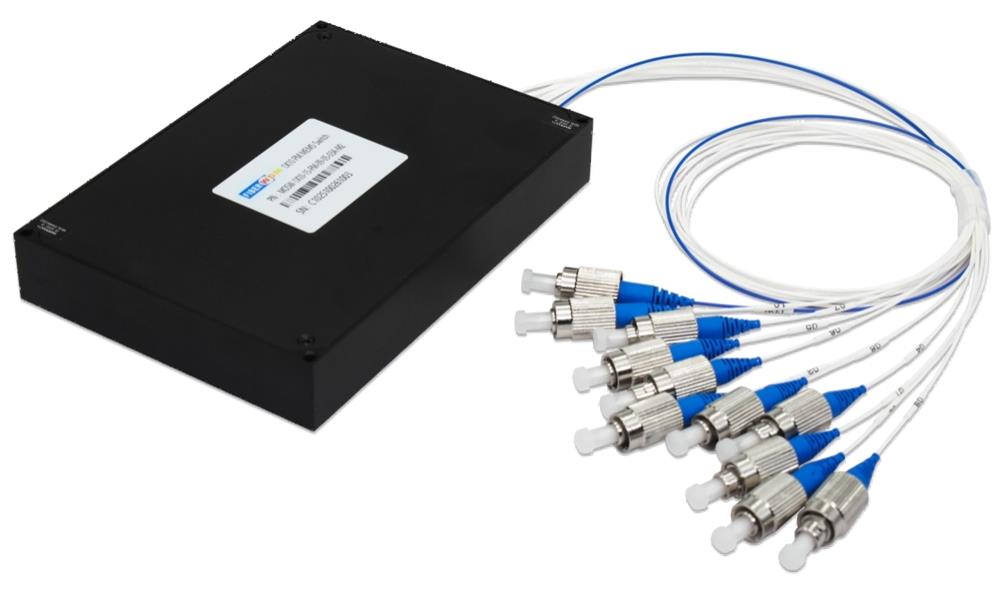

Interruptor óptico MEMS PM 1X10, encapsulamento em módulo, tensão de acionamento de 5V, 1550nm.
Fibra óptica Corning PM1550, tubo solto de 0,9 mm, 0,5 m de comprimento, entrada/saída FC/APC
Conector 120*85*19mm
O comutador óptico MEMS 1xN é baseado na tecnologia de sistemas microeletromecânicos. Ele permite a seleção de canal entre uma fibra de entrada e até N fibras de saída através da rotação do espelho MEMS.
O interruptor é bidirecional e também pode ser usado como um seletor Nx1. O interruptor óptico oferece operação altamente confiável, durável e de longa vida útil em um formato compacto.
Características
Aplicações
Especificações de desempenho óptico
| Parâmetros Ópticos | Unidade | Especificações | ||
| Min | Tipo | Máximo | ||
| Comprimento de onda operacional | nm | 1260 | 1310 e 1550 | 1650 |
| Comprimento de onda de teste | nm | 1310\1550 | ||
| Número de canais | -- | 10 | ||
| Perda de inserção 1,3 , (MÁXIMO) | dB | 1.0 | 1.3 | |
| POR | dB | 18 | ||
| Perda dependente da polarização | dB | 0,15 | ||
| Perda de retorno | dB | 45 | 50 | |
| Interrogatório | dB | 50 | ||
| TDL | dB | 0,3 | ||
| WDL | dB | 0,3 | ||
| Repetibilidade 2 | dB | 0,03 | ||
| Horário de troca (subida, descida) | EM | 10 | 15 | |
| Durabilidade | vezes | 10^9 | ||
| Tensão de operação | V | 5.0 | ||
| /Capacidade de Manuseio de Potência | mw | 500 | ||
| Propriedades ambientais | Unidade | Especificações | ||
| Temperatura de operação | °C | -5 ~ 75 | ||
| Temperatura de armazenamento | °C | -40 ~ 85 | ||
| Umidade de operação | %UR | 5 a 95% UR | ||
| Outros parâmetros | Unidade | Especificações | ||
| Tipo de conector | -- | FC/APC | ||
| Tipo de fibra | -- | Fibra Corning PM1550 | ||
| Pacote de fibra | -- | tubo solto de 900 µm | ||
| Comprimento da fibra | M | 0,5+0,1/-0 | ||
| Cor da trança | Entrada | Vermelho | ||
| Saída | Branco | |||
Nota: 1. IL é medido em CWL, 23℃.
2. A repetibilidade é definida após 100 ciclos.
3. Excluindo os conectores, adicione 0,3 dB de IL para um par de conectores.
4. IL refere-se à banda única. A banda dupla adiciona 0,3 dB.

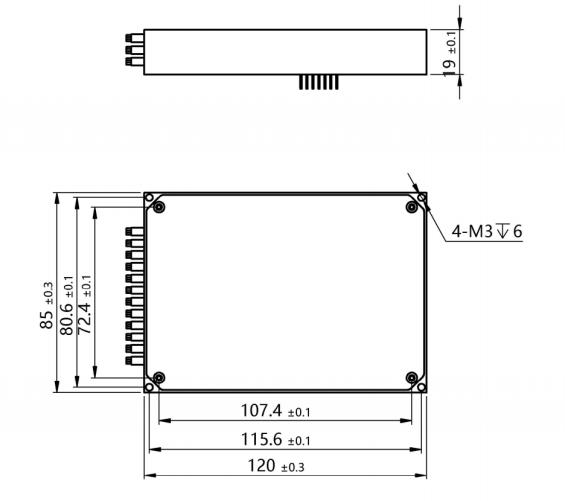

Diagrama de dimensões
M2: Para M1x10

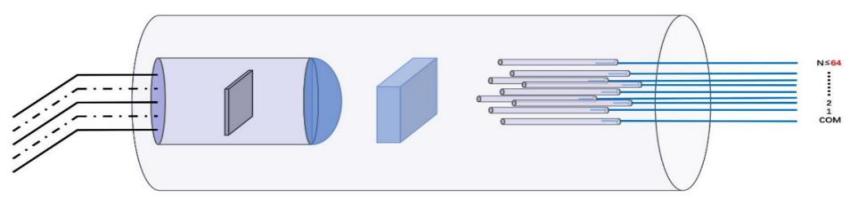

Rota Óptica

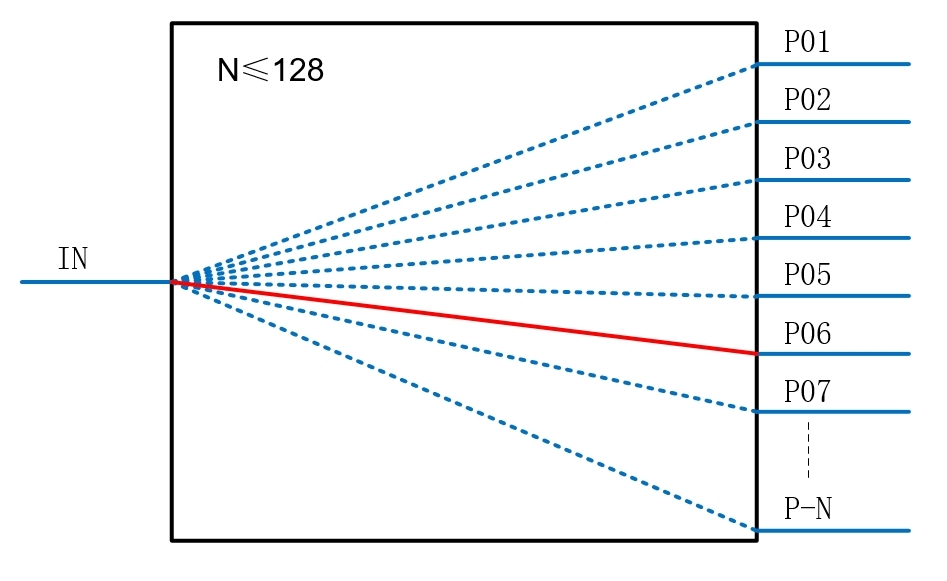

O comutador óptico MEMS 1x128 é um produto sem trava. Quando a tensão é removida, o espelho retorna à posição inicial e a entrada é desacoplada de qualquer canal de saída. O princípio da comutação do caminho óptico é mostrado na figura abaixo.
Sistema de comutação óptica multicanal 1×N
Requisito eletrônico
Definição de alfinete
| Alfinete | Tipo | Descrição | Entrada/saída | Observação |
| 1 | D0 | Interface de dados paralela 0 | Entrada | TTL (nível H padrão) |
| 2 | D3 | Interface de Dados Paralela 3 | Entrada | TTL (nível H padrão) |
| 3 | D4 | Interface de Dados Paralela 4 | Entrada | TTL (nível H padrão) |
| 4 | VIN | Entrada de energia | Entrada | DC 5V~12V |
| 5 | GND | GND | Entrada | |
| 6 | D5 | Interface de Dados Paralela 5 | Entrada | TTL (nível H padrão) |
| 7 | D2 | Interface de Dados Paralela 2 | Entrada | TTL (nível H padrão) |
| 8 | TX | Envio pela porta serial | Saída | TTL |
| 9 | RX | Receber porta serial | Entrada | TTL |
| 10 | D1 | Interface de Dados Paralela 1 | Entrada | TTL |
| 11 | OCUPADO |
Sinal de ocupado, nível alto indica ocupado |
Saída | TTL |
| 12 | ALARME | Sinal de alarme; nível alto indica alta temperatura ou anormalidade inicial. | Saída | TTL |
| 13 | ESTROBOSCÓPICO | Sinal de seleção de porta paralela, a borda de descida é eficaz | Entrada | TTL (nível H padrão) |
| 14 | REINICIAR | Reinicialização de hardware, eficaz em baixo nível. | Entrada | TTL |
Definição de Firmware
1) Parâmetro UART 115200,8,1,N
2) Todas as instruções de envio terminam com
(Digite
(A quebra de linha
Instruções para troca de canal
| Instrução | *SW |
| Parâmetro | *SWABC,000 para status de desligamento,001 para canal 1 |
| Dados de retorno | CHAN:ABC, PCB desligado e sem feedback de dados |
|
Exemplos: *SW + ABC
Enviar dados: *SW001 |
|
Consultar número do produto
| Instrução | *PN |
| Parâmetro | Nenhum |
| Dados de retorno | PN:AB.CD.EFGH |
|
Exemplos:
Enviar dados: *PN |
|
Consultar número de série
| Instrução | *SN |
| Parâmetro | Nenhum |
| Dados de retorno | SN: ABCDEFGHIJ |
|
Exemplos:
Enviar dados: *SN |
|
Descrição da interface de comunicação paralela
O módulo de 14 pinos possui 6 pinos de controle TTL (D0~D5) e até 64 canais.
Use TTL para controlar os pinos D0 a Dx para selecionar o canal TTL e alterne entre os canais com as bordas de descida (STROBE).
As definições de seleção de canal são mostradas na tabela a seguir:
|
Seleção de canal |
D5 | D4 | D3 | D2 | D1 | D0 |
| Canal 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| Canal 2 | 0 | 0 | 0 | 0 | 0 | 1 |
| Canal 3 | 0 | 0 | 0 | 0 | 1 | 0 |
| ... | ||||||
| Canal 63 | 1 | 1 | 1 | 1 | 1 | 0 |
| Canal 64 | 1 | 1 | 1 | 1 | 1 | 1 |
Versão do firmware: C4-1, V01
Informações sobre o pedido
| Nº da peça | Especificação |
| MOSW-1X10-15-PM-09-05-03A-M2 | Chave óptica MEMS PM 1x10, encapsulamento em módulo, tensão de acionamento de 5V, 1550nm, fibra Corning PM1550 em tubo solto de 0,9mm, comprimento de 0,5m, conector de entrada/saída FC/APC 120*85*19mm |
