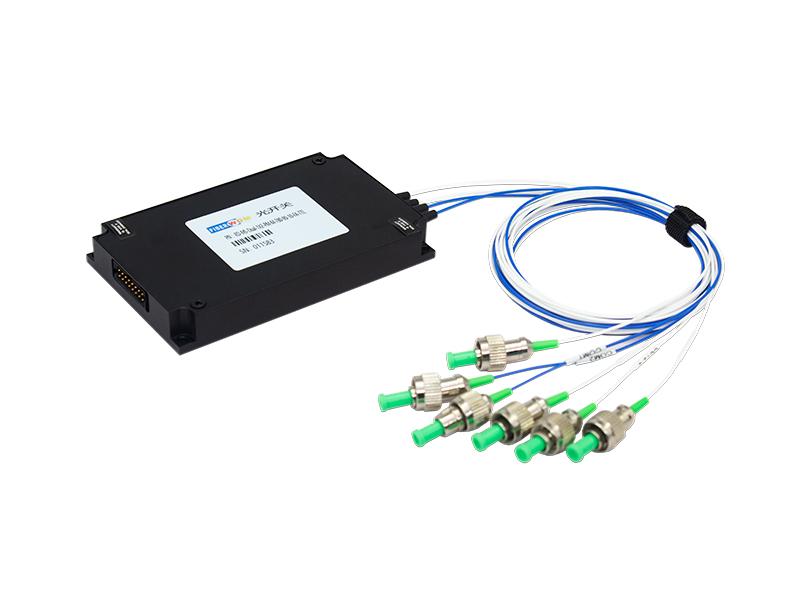

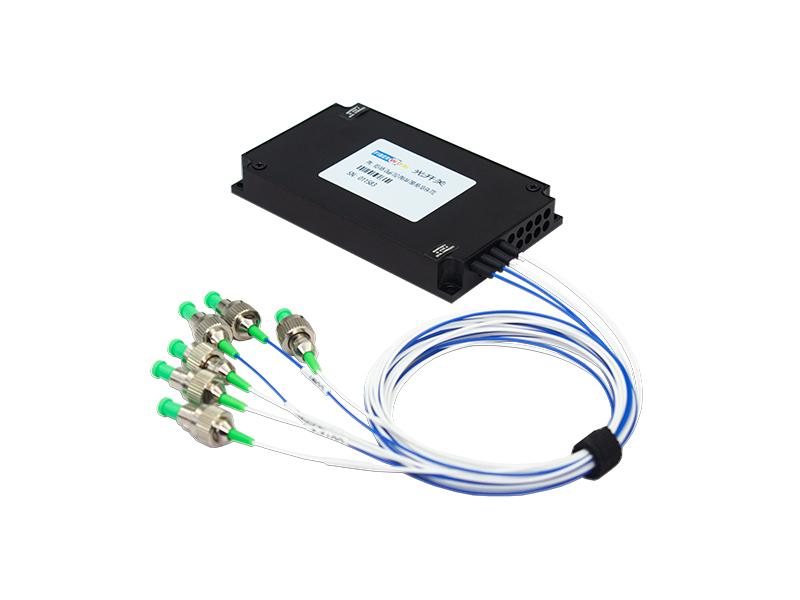

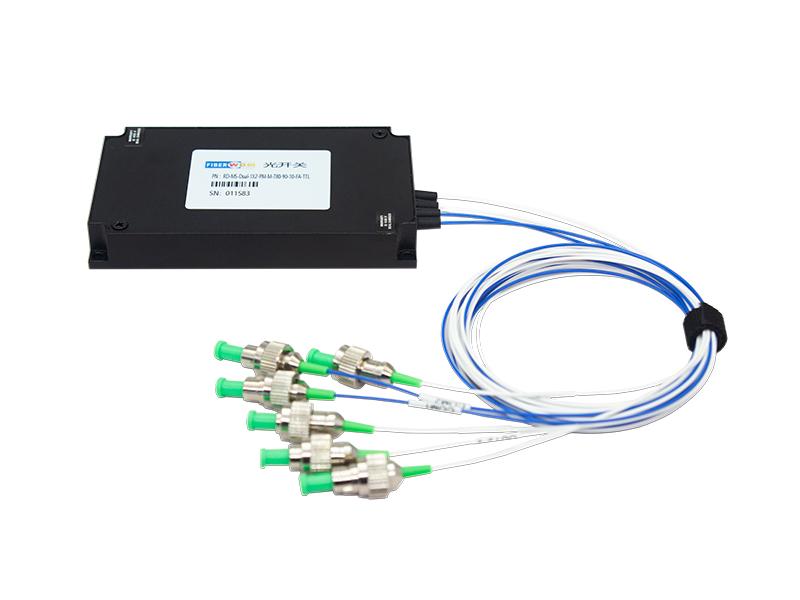

O RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL Interruptor Óptico MEMS Polarização Mantida Dual 1×2 é um interruptor óptico de fibra de alto desempenho com manutenção de polarização baseado na tecnologia de Sistemas Microeletromecânicos (MEMS). É especificamente projetado para aplicações de comunicação por fibra óptica e sensoriamento que exigem a manutenção rigorosa do estado de polarização. Com uma arquitetura avançada de acionamento de microrrefletor, oferece perda de inserção ultrabaixa, alta razão de extinção, velocidade de comutação rápida e confiabilidade excepcional. É amplamente utilizado em sistemas de sensoriamento por fibra óptica, medição óptica de precisão, microscopia de varredura a laser, monitoramento de Redes de Bragg em Fibra (FBG), comutação de caminhos ópticos sensíveis à polarização e outras aplicações exigentes.
Comutador Dual 1x2 MEMS (Módulo)
RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL
Comutador óptico MEMS Dual 1X2 PM (manutenção de polarização), PM PM780, tubo solto de 0,9 mm
fibraFibra, FC/APC, conexão de controle TTL, 90x55x12 mm
Aplicações
Condições Ambientais
| Parâmetros | Unidade | Mín. | Máx. |
| Temperatura de Armazenamento | ℃ | -40 | 85 |
| Umidade Relativa de Operação | %RH | 5 | 95 |
| Temperatura de Operação | ℃ | -5 | 70 |
| Nível de ESD (HBM) | V | 500 | |
| Manuseio Máximo de Potência | mw | 500 |
| Parâmetros | Unidade | Especificação |
| Canais | CH | Dual 1x2 |
| Comprimento de onda de teste | nm | 780 |
| Perda de inserção | dB | ≤2.0（com conector） |
| Perda de retorno | dB | ≥50 |
| Razão de extinção | dB | ≥16dB |
| Repetibilidade | dB | Máx. 0.03dB |
| Diafonia | dB | ≥50 |
| PDL | dB | ≤0.15 |
| TDL | dB | ≤0.3 |
| Tempo de resposta | ms | ≤20 |
| Durabilidade | Ciclo | ≥1×109 |
| Tensão de acionamento（Máx.） | V | 5~12 |
| Tipo de controle |
TTL(Compatibilidade com porta paralela/serial) Os dois interruptores são controlados no mesmo canal |
|
Observações：
1.A perda é baseada nos resultados do teste a 23℃.
2.A repetibilidade é definida após 100 ciclos.
Definição dos pinos:
| Número do pino |
Atribuição do pino |
Tipo de sinal | Descrição |
| 1 | D0 | Entrada | Bit de dados (D0) (ordem inferior) |
| 2 | D5 | Entrada | Bit de dados (D5) |
| 3 | VCC | Alimentação | Fonte de alimentação (CC 5V, 1,0A) |
| 4 | D7 | Entrada | Bit de dados (D7) (ordem superior) |
| 5 | D6 | Entrada | Bit de dados (D6) |
| 6 | GND | Alimentação | GND |
| 7 | D4 | Entrada | Bit de dados (D4) |
| 8 | D1 | Entrada | Bit de dados (D1) |
| 9 | TXD | Saída | Transmissão de dados (nível TTL) |
| 10 | RXD | Entrada | Recepção de dados (nível TTL) |
| 11 | D2 | Entrada | Bit de dados (D2) |
| 12 | D3 | Entrada | Bit de dados (D3) |
| 13 | /BUSY | Saída |
Nível baixo significa pronto para redefinir ou receber dados |
| 14 | /ALARM | Saída | Nível alto significa erro de operação |
| 15 | /STROBE | Entrada | Execução do bit de dados na borda de descida |
| 16 | /RESET | Entrada | Nível baixo redefine para o canal 0 |
Nota: Molex 87833-1620 é usado para as interfaces elétricas destes módulos e recomenda-se usar Molex 87568-1694 para os conectores do cliente.
Este módulo pode receber sinais de controle através da interface UART para permitir medições automatizadas ou monitoramento em tempo real.
(1). Este módulo pode executar apenas uma instrução por vez. Normalmente, a próxima instrução só pode ser inserida após o programa retornar o valor correspondente.
(2) Use letras maiúsculas.
(3) Na operação prática, os sinais de maior e menor "" são usados como delimitadores de início e fim, respectivamente.
(4). O erro de instrução retorna
Conjunto de Instruções de Controle do Programa
| Ordem | Descrição | Exemplo |
| Reiniciar módulo | Retorno bem-sucedido: |
|
| Redefinir | Retorno bem-sucedido: |
|
| Consultar informações do módulo |
Retorno bem-sucedido: |
|
|
Definir ou consultar a taxa de transmissão da porta serial 1.x é 1~9, indicando respectivamente as taxas de transmissão 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200 Retorno bem-sucedido: |
Enviar: Retorno bem-sucedido: Defina a taxa de transmissão da porta serial do dispositivo para 19200 A configuração terá efeito após salvar e reiniciar! |
|
|
Seleção do modo de operação x: Os valores são 0, 1, ?, 0 indica comutação por controle de bits de dados, 1 indica comutação por controle UART, ? indica consulta do modo de operação; Retorno bem-sucedido: |
Enviar: Retorno bem-sucedido: Indica que o módulo está configurado para comutação por controle UART;
Enviar: Retorno bem-sucedido: |
|
|
Definir canal atual xxx: O valor é 000~256, 000 significa canal 0, 256 significa canal 256; Retorno bem-sucedido:
Observação: No modo de comutação por controle de bits de dados, Enviar: Retorno: |
Enviar: Retorno bem-sucedido: |
|
|
Consultar o status do canal Retorno bem-sucedido: |
Retorno: |
|
|
Salvar configuração Retorno bem-sucedido: |
Salvar a configuração, como o salvamento do status do canal. |

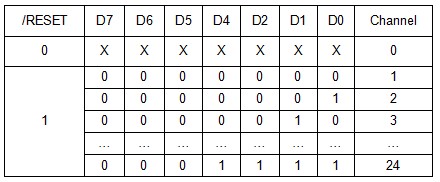

Tabela lógica de comutação de bits de dados

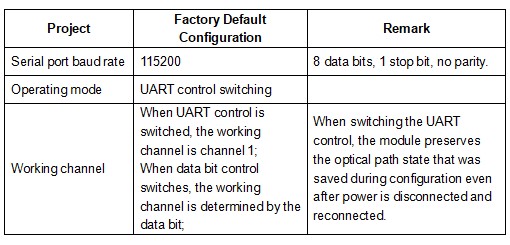

Configuração padrão de fábrica
PCBA: D3-1 V56

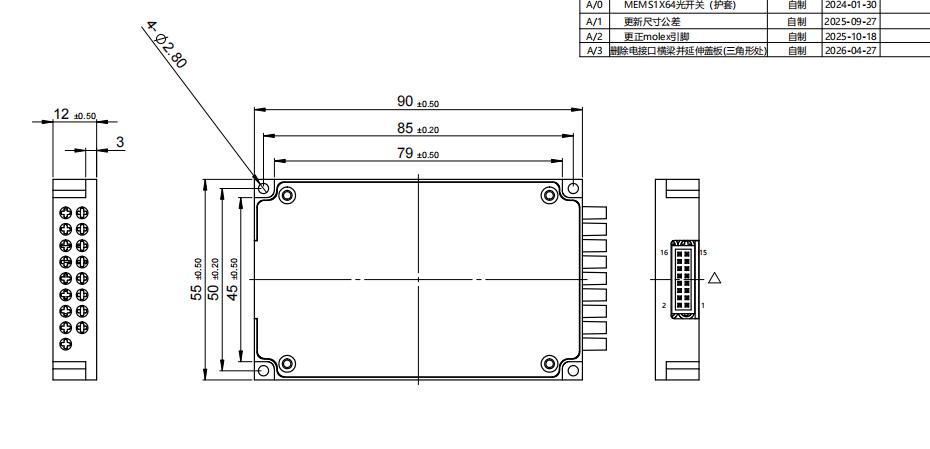

Requisito mecânico (Unidades: mm)
| Parâmetros | Especificação |
| Tipo de fibra | PM780，tubo solto de 0,9 mm |
| Comprimento da fibra/Tolerância | 1+/-0,05 m（sem conector） |
| Conector | FC/APC |
| Marca do canal PM780，tubo solto de 0,9 mm |
Tubo branco numerado com fonte preta, Entrada--COM1,COM2 Saída-- OUT1-1,OUT1-2,OUT2-1,OUT2-2 |
