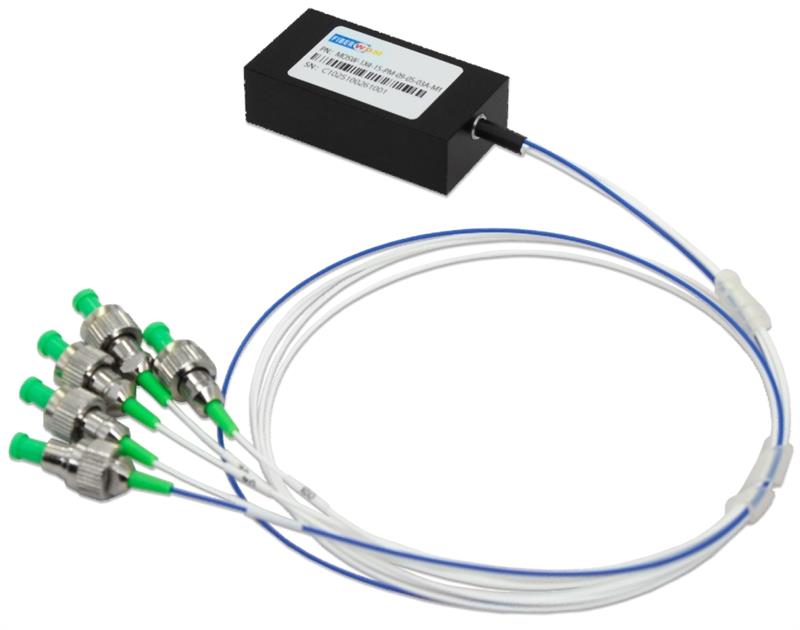

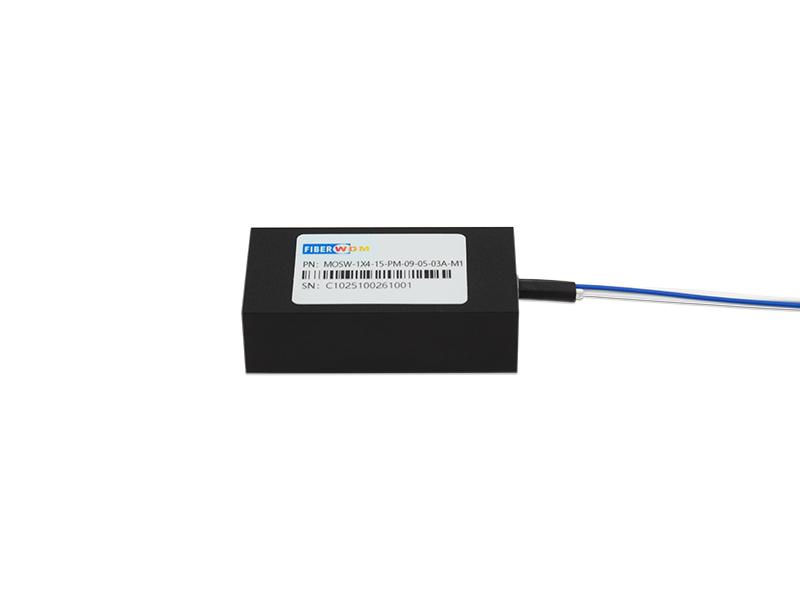

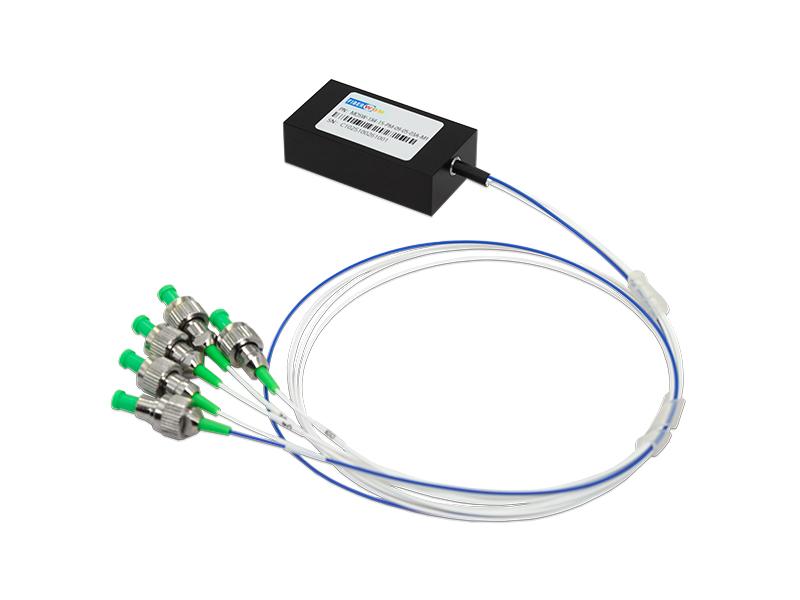

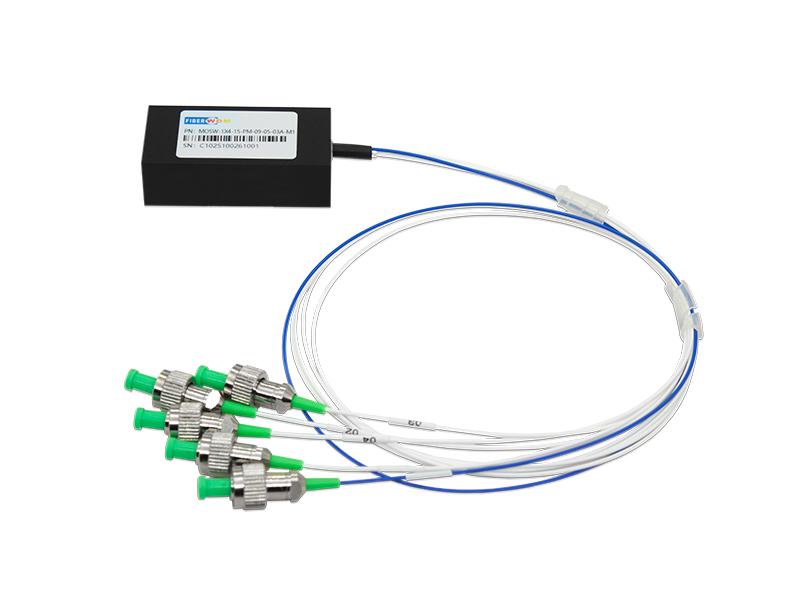

PM (Manutenção da Polarização) MOSW-1X4-15-PM-09-05-03A-M1

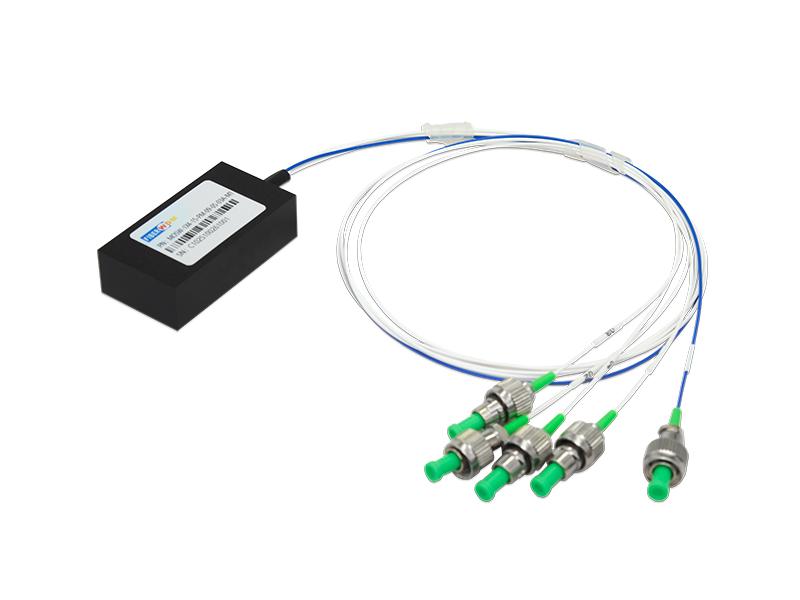

Interruptor óptico MEMS PM 1x4, encapsulamento em módulo, tensão de acionamento de 5V, 1550nm.

Corning Fibra óptica PM1550, tubo solto de 0,9 mm, 0,5 m de comprimento, entrada/saída FC/APC

Conector 54,1*13,7*24,7mm

O comutador óptico MEMS 1xN é baseado na tecnologia de sistemas microeletromecânicos. Ele permite a seleção de canal entre uma fibra de entrada e até N fibras de saída através da rotação do espelho MEMS.

O interruptor é bidirecional e também pode ser usado como um seletor Nx1. O interruptor óptico oferece operação altamente confiável, durável e de longa vida útil em um formato compacto.

Características

• Durabilidade e confiabilidade comprovadas dos MEMS
• Fator de forma compacto
• Tempo de comutação rápido
• Qualificado segundo as normas Telcordia GR-1073-CORE e RoHS.
• Interface de controle UART/TTL ou UART/RS232

Aplicações

• Roteamento de rede óptica
• Compartilhamento de recursos em aplicações de teste e medição
• Proteção e restauração de redes ópticas

Especificações de desempenho óptico

Nota: 1. IL é medido em CWL, 23℃.
2. A repetibilidade é definida após 100 ciclos.
3. Excluindo os conectores, adicione 0,3 dB de IL para um par de conectores.
4. IL refere-se à banda única. A banda dupla adiciona 0,3 dB.

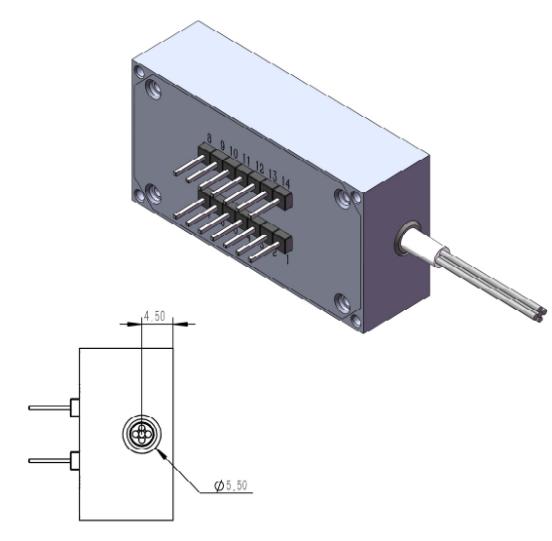

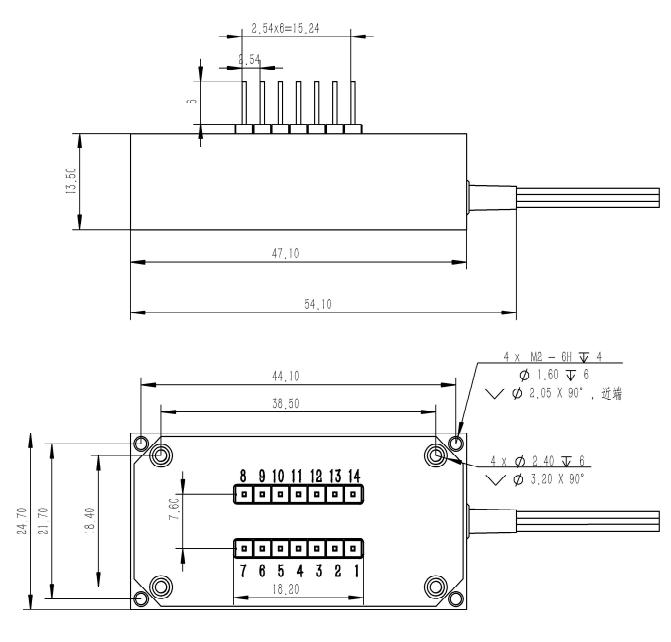

Diagrama de dimensões

M1: Para M1X4

Rota Óptica

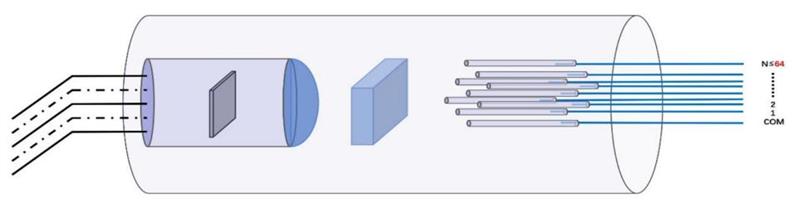

O comutador óptico MEMS 1x128 é um produto sem trava. Quando a tensão é removida, o espelho retorna à posição inicial e a entrada é desacoplada de qualquer canal de saída. O princípio da comutação do caminho óptico é mostrado na figura abaixo.

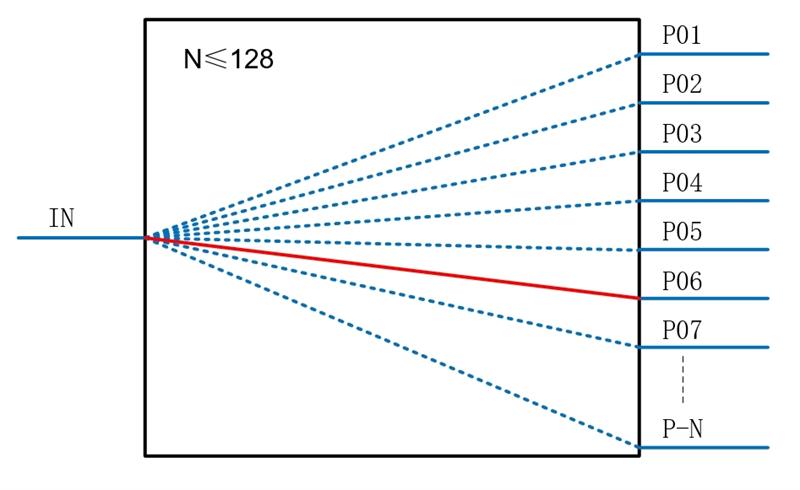

Sistema de comutação óptica multicanal 1×N

Requisito eletrônico

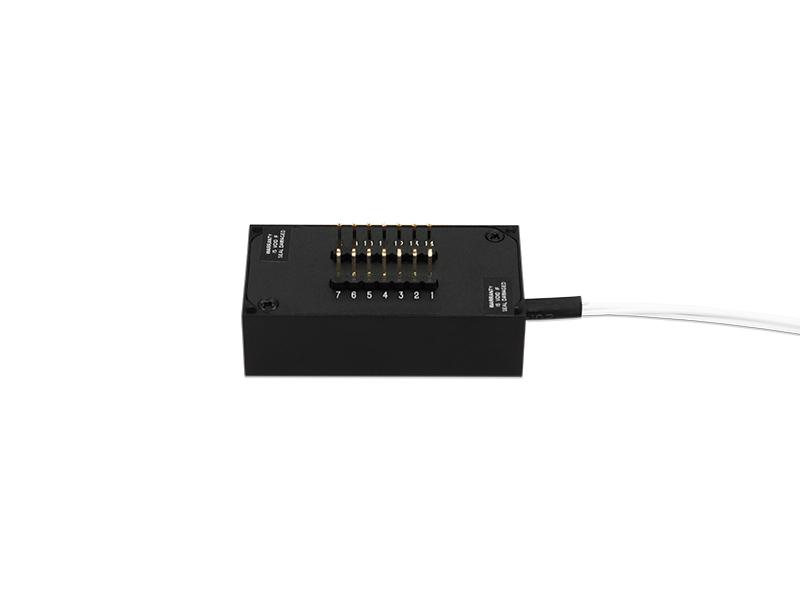

Definição de alfinete

Definição de Firmware

1) Parâmetro UART 115200,8,1,N

2) Todas as instruções de envio terminam com , todas as instruções de resposta terminam com conteúdo.

(Digite com '\r', o código ASCII é 13 e o código hexadecimal é 0x0D)

(A quebra de linha é representada por '\n', o código ASCII é 10 e o código hexadecimal é 0x0A)

Instruções para troca de canal

Consultar número do produto

Consultar número de série

Descrição da interface de comunicação paralela

O módulo de 14 pinos possui 6 pinos de controle TTL (D0~D5) e até 64 canais.

Use TTL para controlar os pinos D0 a Dx para selecionar o canal TTL e alterne entre os canais com as bordas de descida (STROBE).

As definições de seleção de canal são mostradas na tabela a seguir:

Versão do firmware: C4-1, V01

Informações sobre o pedido

PERGUNTAS FREQUENTES:

P: O produto suporta comunicação bidirecional?

A: Sim, o interruptor possui um design bidirecional. Ele pode ser usado como um interruptor óptico 1x4 e também, ao contrário, como um seletor 4x1.

P: Quantos canais a interface de controle paralelo suporta no máximo?

A: Através de um total de 6 pinos de controle TTL (D0~D5), ele pode suportar a seleção de até 64 canais (os canais 1 a 64 correspondem a diferentes combinações de níveis de pinos).
