Características

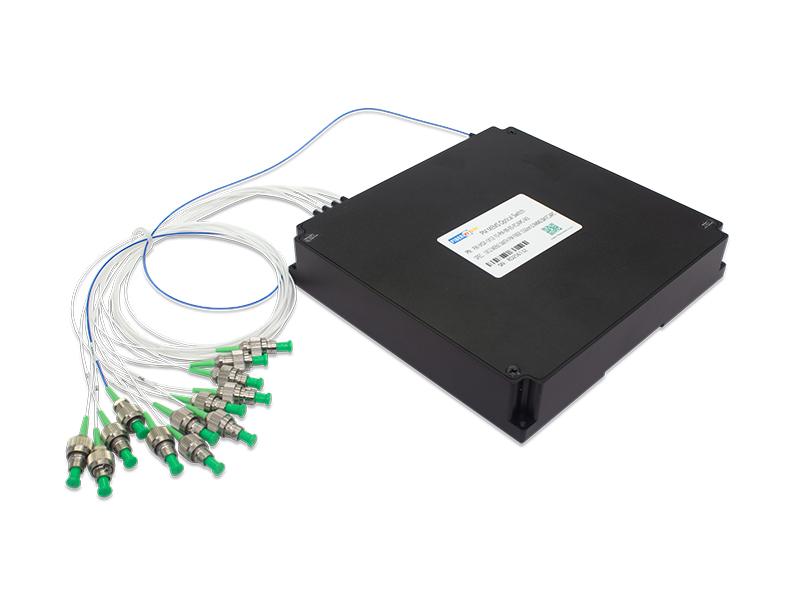

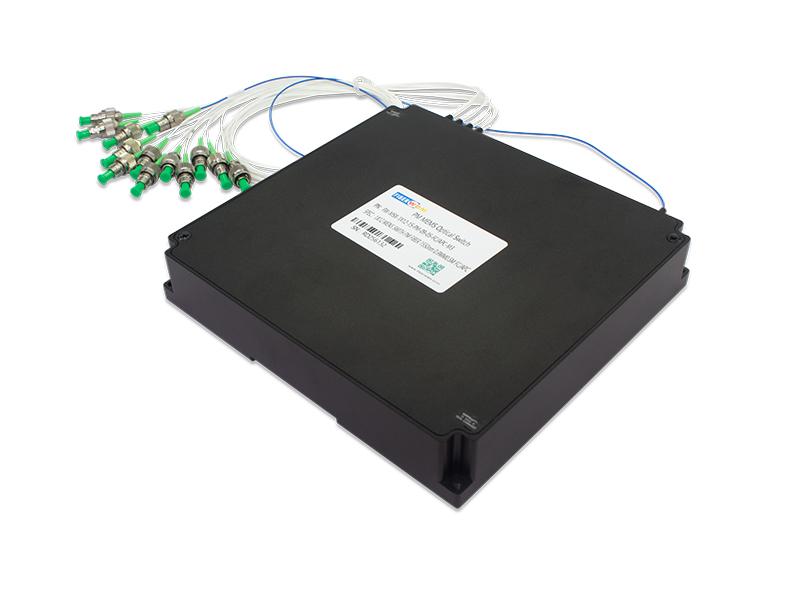

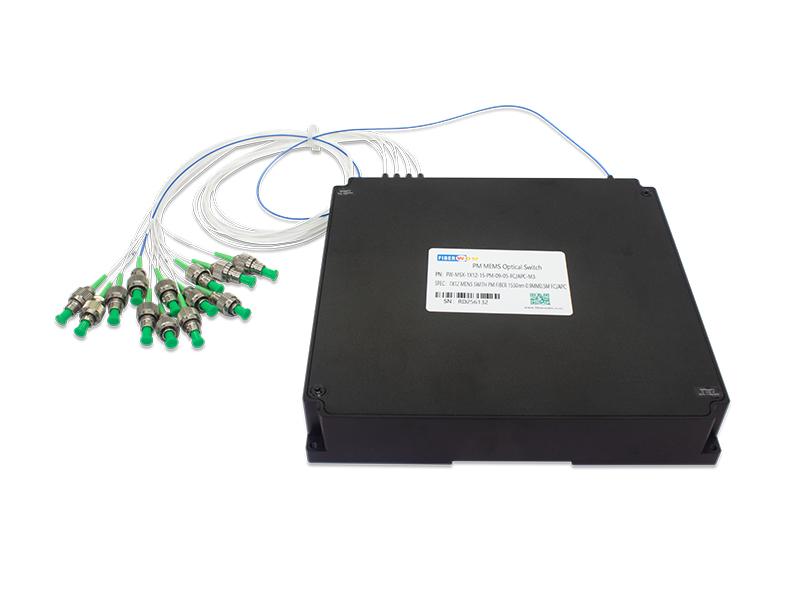

Interruptor de fibra óptica PM (manutenção de polarização) 1X12 MEMS 1550 nm 0,9 mm 0,5 m PM fibra FC/APC módulo 158x150x29 nm
FW-MSX-1X12-15-PM-09-05-FC/APC-M3

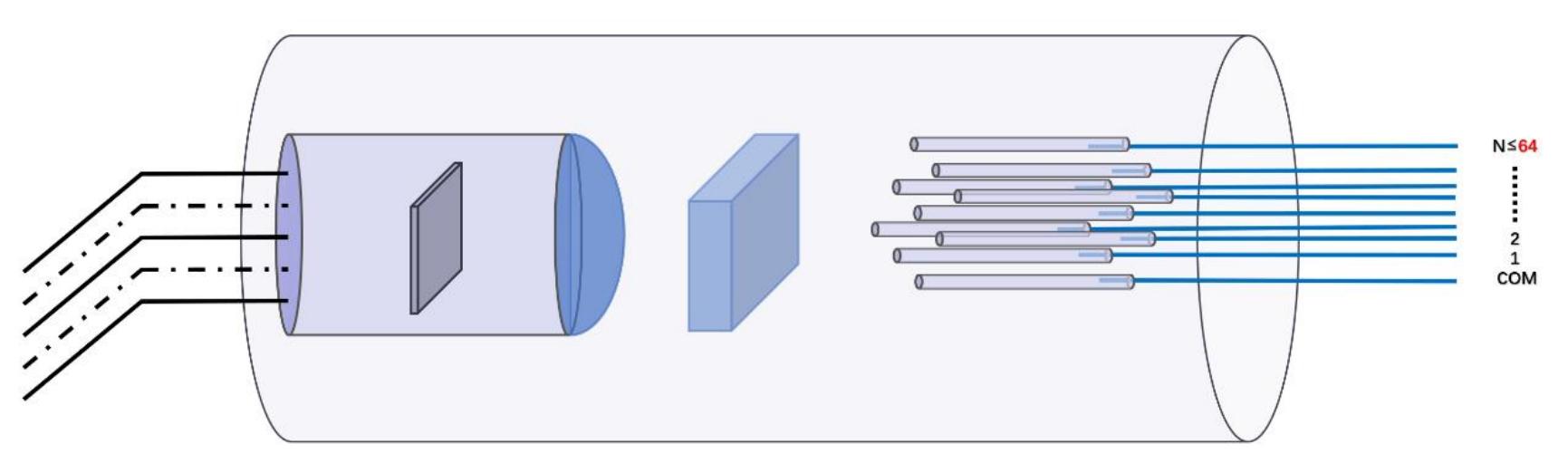

O comutador óptico MEMS 1xN é baseado na tecnologia de sistema microeletromecânico. Ele permite a seleção de canais entre uma fibra de entrada e até N fibras de saída por meio da rotação do espelho MEMS.
O interruptor é bidirecional e também pode ser usado como um seletor Nx1. O interruptor óptico oferece operação altamente confiável, durável e de longa duração em um pacote compacto.
Aplicações
Especificações
Tabela 1 Especificações ópticas 1
PARÂMETRO |
VALOR |
UNIDADE |
OBSERVAÇÃO |
|
Comprimento de onda |
15:1525~1568 |
nm |
Banda única: 13 ou 15 ou 16 Banda dupla: 13 e 15 ou 15 e 16 Banda completa: 13, 15 e 16 ou 1290~1650 |
|
Teste de comprimento de onda |
1550 | nm | ||
MxN |
1x12 |
|||
Perda de inserção |
1x12 |
≤1,8 |
dB |
1. IL é medido em CWL, 23°C 2. IL significa banda única. Banda dupla adiciona 0,2 dB. 3. Se com conectores, IL aumenta em 0,2~0,3dB 4. Se em -5~65°C, IL aumenta em 0,4dB |
Perda de Retorno |
≥45 |
dB |
Ou especifique o cliente |
|
Repetibilidade |
≤0,1 |
dB |
A repetibilidade é definida após 100 ciclos |
|
Diafonia |
≥50 |
dB |
Ou especifique o cliente |
|
Perda Dependente de Polarização |
≤0,35 |
dB |
||
Perda dependente do comprimento de onda |
≤0,6 |
dB |
WDL é medido em CWL±20nm, 23°C |
|
Perda Dependente da Temperatura |
≤0,6 |
dB |
|
|
Taxa de Extinção |
≥18 |
dB |
Conectores de soldagem de boa qualidade |
|
Tempo de troca |
≤5 |
EM |
1. Um conjunto de configurações de conexão 2. Excluindo o tempo de transmissão do protocolo 3. Ao usar rampa de tensão otimizada |
|
Durabilidade |
≥1x109 |
ciclo |
|
|
Potência Óptica Máxima |
≤500 |
mW |
|
1. Todas as especificações são sem conectores.
Tabela 2 Especificações elétricas e mecânicas 1
PARÂMETRO |
VALOR |
UNIDADE |
Tipo de travamento |
Não travante |
|
Tipo de controle |
UART |
|
Tensão de alimentação |
5~12 |
V |
Consumo de energia |
≤2, típico 1,7 |
C |
Tipo de conexão |
||
Dimensão |
158x150x29 |
milímetros |
1. Todas as especificações pertencem ao MSX M3.
Tabela 3 Condições Ambientais
PARÂMETRO |
VALOR |
UNIDADE |
Temperatura de operação |
-5~65 |
°C |
Temperatura de armazenamento |
-40~85 |
°C |
Umidade de operação |
5~95 |
%UR |
Umidade de armazenamento |
5~95 |
%UR |
Tabela 4 Tipo/comprimento do conector e do pigtail
PARÂMETRO |
VALOR |
UNIDADE |
OBSERVAÇÃO |
Tipo de fibra |
|||
Pigtail de fibra (todas as portas) |
Fibra de 250um ou tubo solto de 900um |
||
Comprimento da fibra (todas as portas) |
0,5±0,05 |
m |
Ou especifique o cliente |
Conector óptico (todas as portas) |
FC/APC |
Ou especifique o cliente |

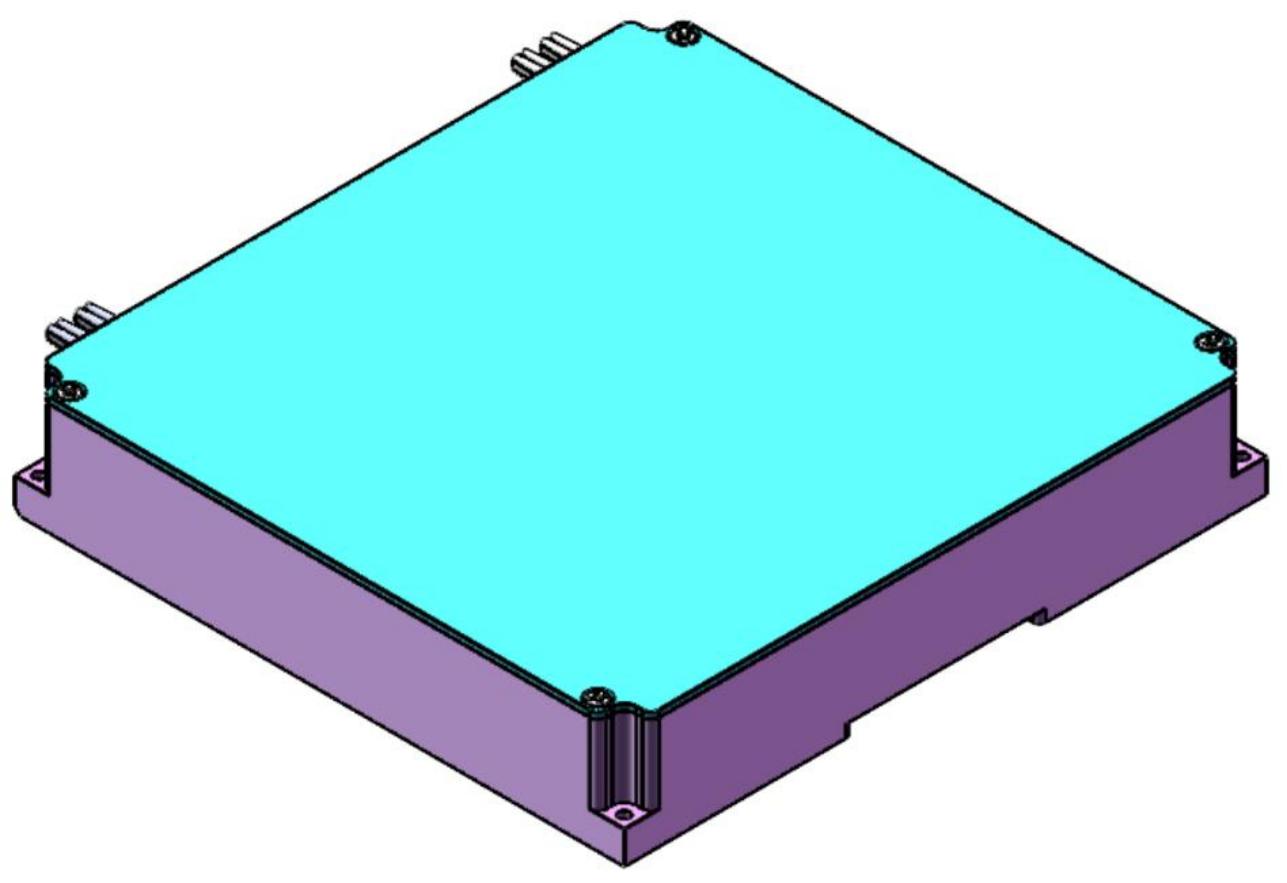

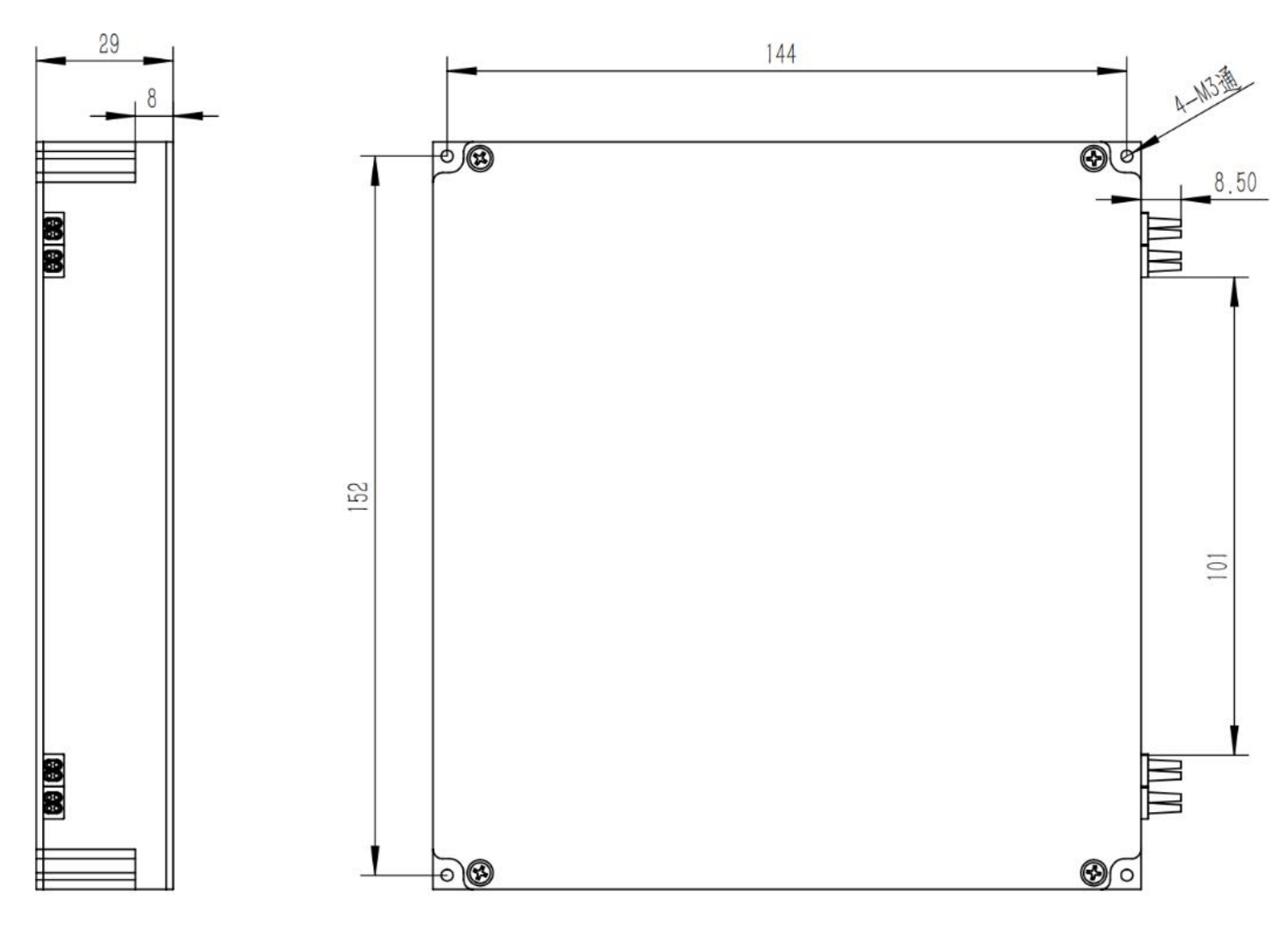

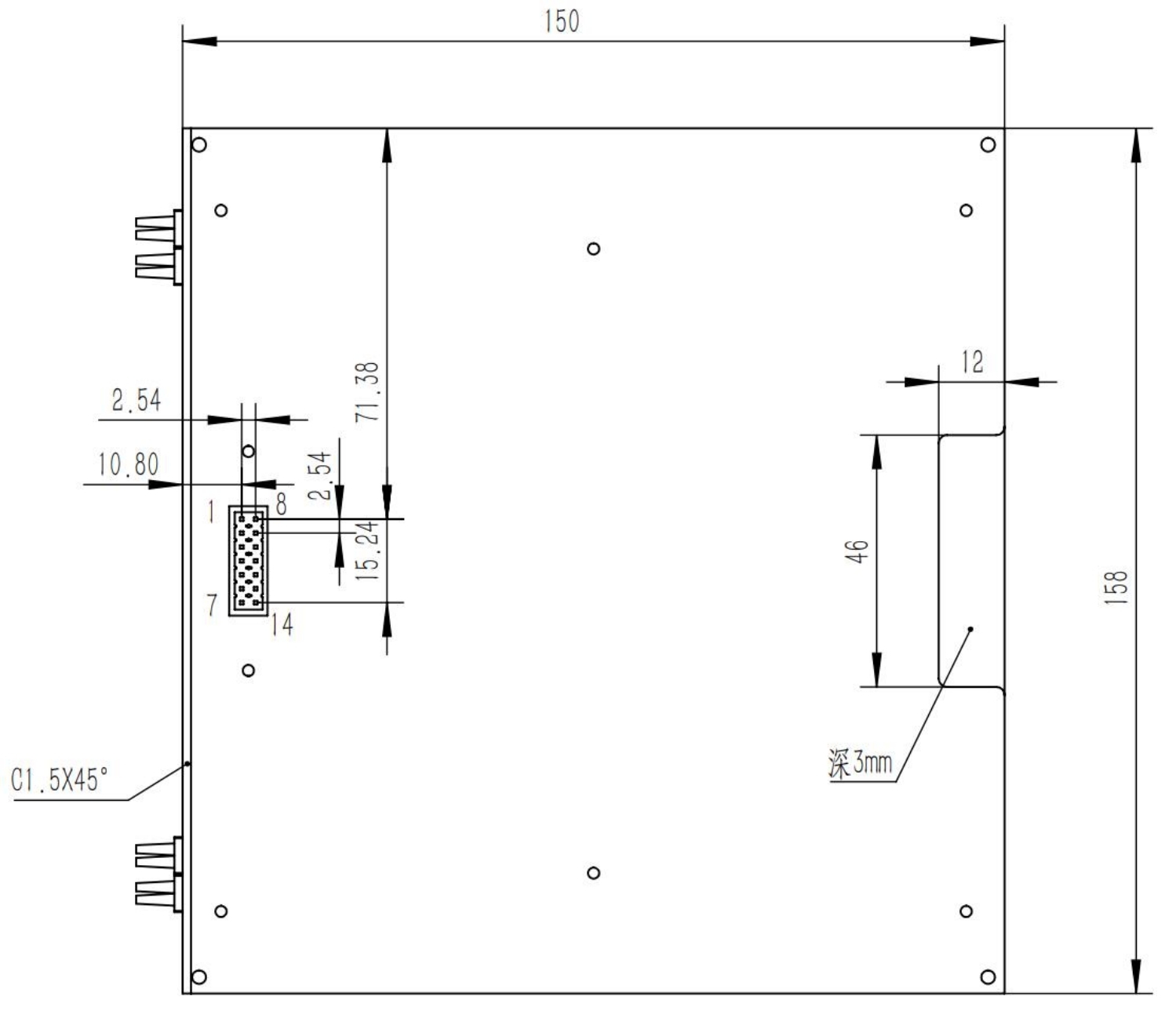

Dimensões mecânicas
Tabela 5 Definição de PIN eletrônico
Número PIN |
Nome |
Entrada/Saída |
Nível |
Função |
1 |
NC |
Sem conexão |
||
2 |
VCC |
Fonte de energia |
+(5,0±5%) V Fonte de alimentação máx. 150mA |
|
3 |
E/S |
LVTTL |
Reservado |
|
4 |
Terra |
Aterramento da fonte de alimentação |
||
5 |
E/S |
LVTTL |
Reservado |
|
6 |
TXD |
Saída |
LVTTL |
Saída de dados seriais UART |
7 |
RXD |
Entrada |
LVTTL |
Entrada de dados seriais UART |
8 |
E/S |
LVTTL |
Reservado |
|
9 |
E/S |
LVTTL |
Reservado |
|
10 |
E/S |
LVTTL |
Reservado |
|
11 |
Caso GND |
Caso fundamentado |
||
12 |
E/S |
LVTTL |
Reservado |
|
13 |
E/S |
LVTTL |
Reservado |
|
14 |
Reiniciar |
Entrada |
LVTTL |
Redefinir, baixa atividade, a largura de pulso precisa de 4 ms |
Configuração de controle UART
Taxa de transmissão: 115200
Bits iniciais: 1
Bits de dados: 8
Paridade: Nenhuma
Bits de parada: 1
Controle de fluxo: Nenhum.
Protocolo de Comunicação
Protocolo 1 (Padrão)
Comando
BANDEIRA |
LEN |
RES |
VÍRGULA |
DADOS |
SOMA |
2 bytes |
1 Byte |
1 Byte |
1 Byte |
1 Byte |
BANDEIRA: 0xEFEF ou 0xAAAA
LEN: Número total de bytes de RES para SUM
RES: 0xFF
SOMA: Soma de verificação, SOMA=FLAG+LEN+RES+VÍRGULA+DADOS
Resposta
BANDEIRA |
LEN |
RES |
RESP |
DADOS |
SOMA |
2 bytes |
1 Byte |
1 Byte |
1 Byte |
1 Byte |
BANDEIRA: 0xEDFA
LEN: Número total de bytes de RES para SUM
RES: 0xFF
SOMA: Soma de verificação, SOMA=FLAG+LEN+RES+VÍRGULA+DADOS
Lista de Comandos
Definir canal |
|||||||
Comando |
BANDEIRA1 |
LEN |
RES |
CMD |
Trocar |
DADOS |
SOMA |
0xEFEF |
0x06 |
0xFF |
0x0D |
00/01 |
CANAL (1byte) |
SOMA |
|
Ex: EF EF 06 FF 0D 00 00 01 F1 (definir canal 1) EF EF 06 FF 0D 00 00 02 F2 (definir canal 2) EF EF 06 FF 0D 00 00 03 F3 (definir canal 3) |
|||||||
Resposta |
BANDEIRA2 |
LEN |
RES |
RESP |
DADOS |
SOMA | |
0xEDFA |
0x04 |
RES |
0x04 |
Sucesso: 0xEE Falha: 0xEF |
SOMA |
||
por exemplo: ED FA 04 FF 04 EE DC |
Obter canal |
||||||
Comando |
BANDEIRA1 |
LEN |
RES |
VÍRGULA |
DADOS |
SOMA |
0xEFEF |
0x03 |
RES |
0x02 |
SOMA |
||
por exemplo: EF EF 03 FF 02 E2 |
||||||
Resposta |
BANDEIRA2 |
LEN |
RES |
RESP |
DADOS |
SOMA |
0xEDFA |
0x04 |
RES |
0x02 |
CANAL (1byte) |
SOMA |
|
por exemplo: ED FA 04 FF 02 07 F3 |
Nota: Quando o canal 0 é definido, a tensão é 0, ou seja, o estado do bloco
Informações do pedido
Peça nº. |
Especificação |
FW-MSX-1X12-15-PM-09-05-FC/APC-M3 |
Interruptor de fibra óptica PM (manutenção de polarização) 1X12 MEMS 1550 nm 0,9 mm 0,5 m PM fibra FC/APC módulo 158x150x29 nm |
