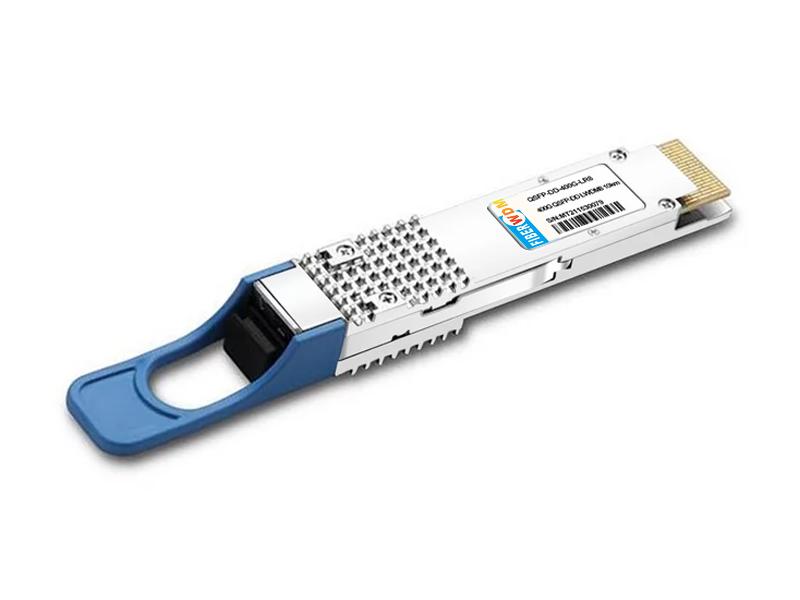

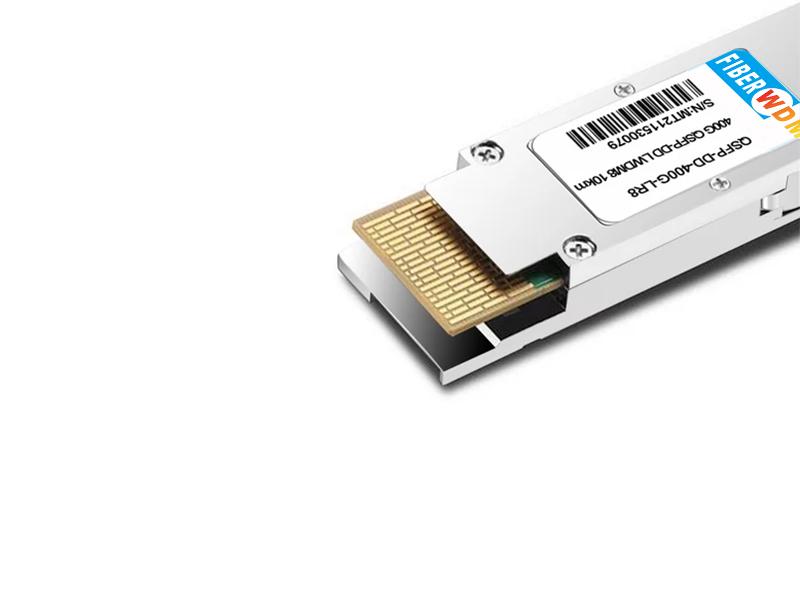

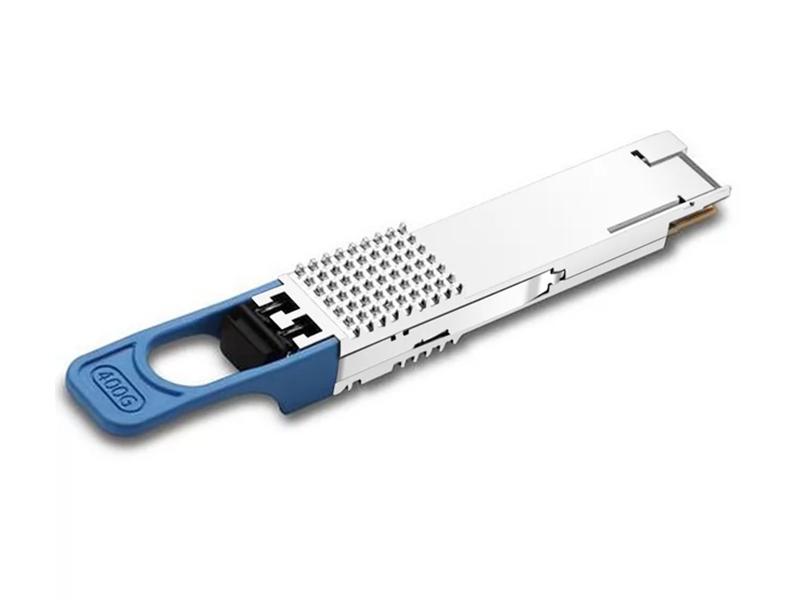

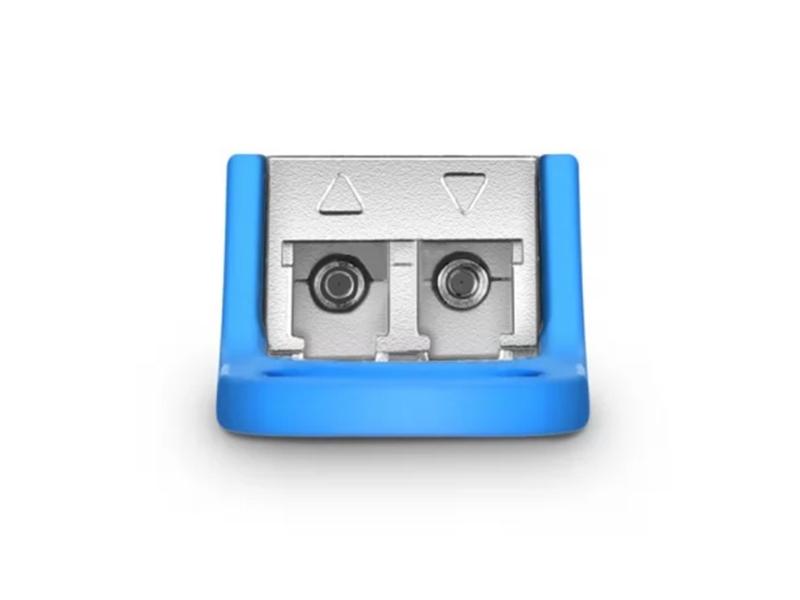

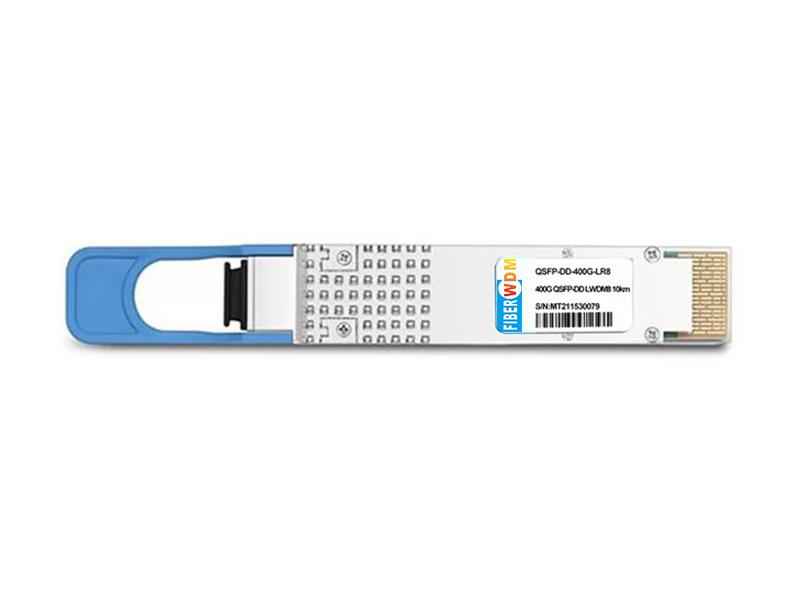

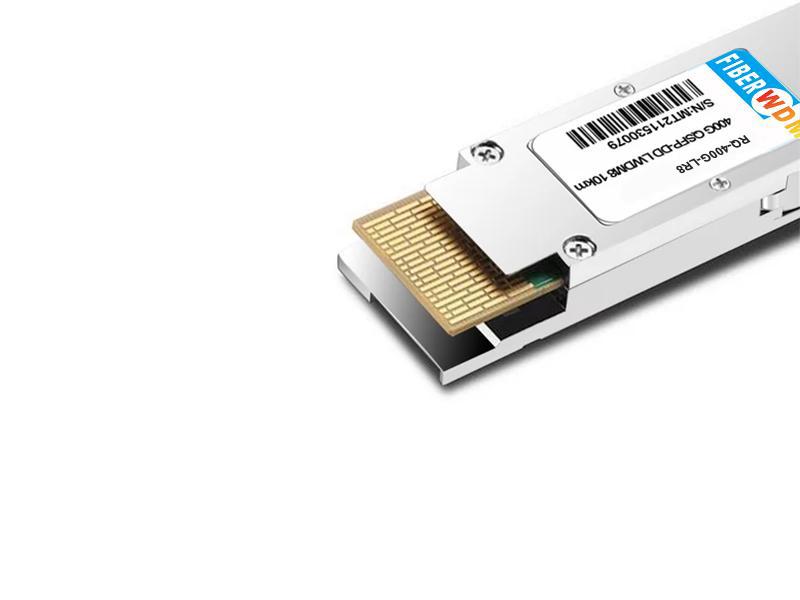

Transceptor Óptico QSFP-DD 400G LR8 10km

RQ-400G-LR8

Descrição da função

O módulo QSFP-DD 400G LR8 foi projetado para aplicações de comunicação óptica de até 10 km e é compatível com o padrão IEEE 802.3cn para Ethernet 400GE. Este módulo contém um transmissor óptico de 8 vias, um receptor óptico de 8 vias e um bloco de gerenciamento de módulos, incluindo duas interfaces seriais de 2 fios. Os sinais ópticos são multiplexados em uma fibra monomodo através de um conector LC padrão da indústria. Um diagrama de blocos é mostrado na Figura 1-1.

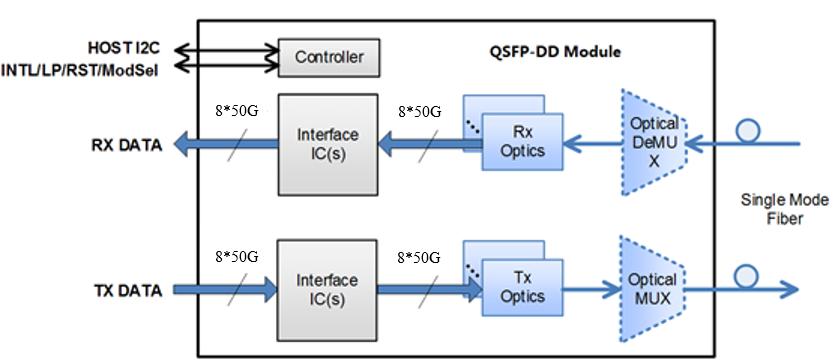

Figura 1-1 Diagrama de blocos do transceptor

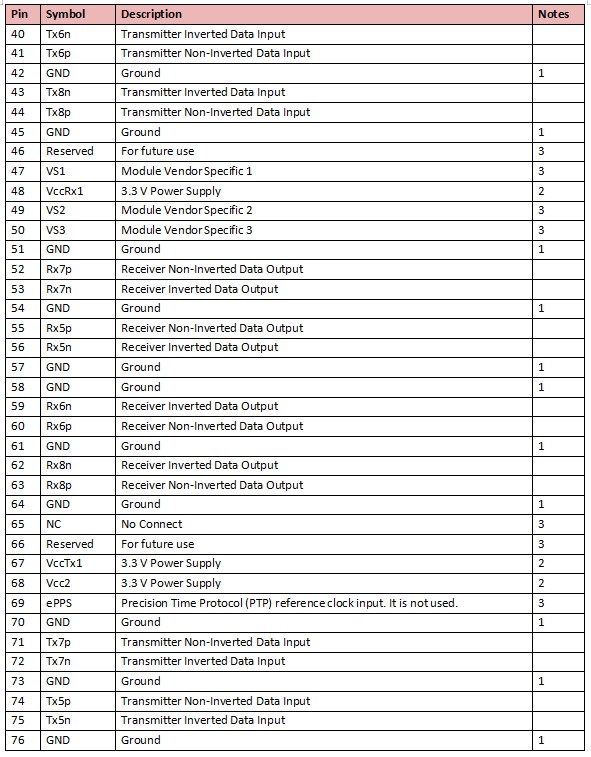

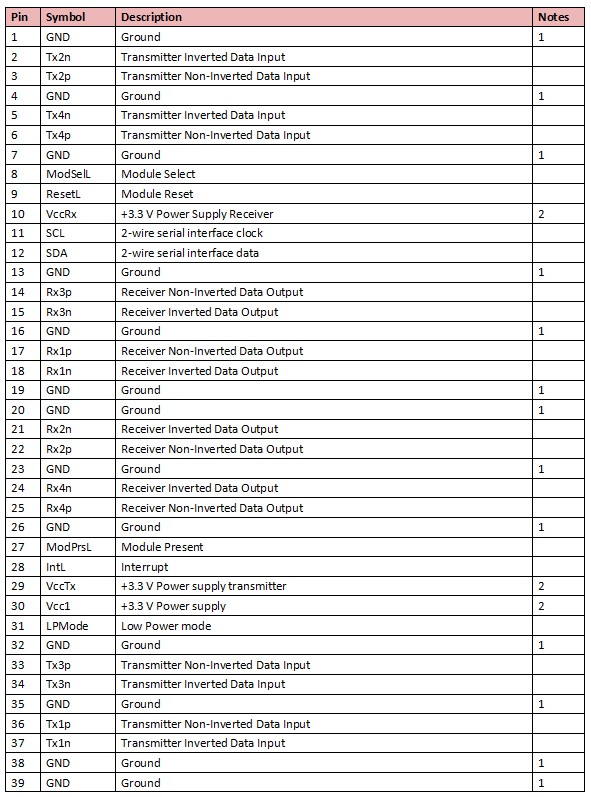

Descrição dos pinos

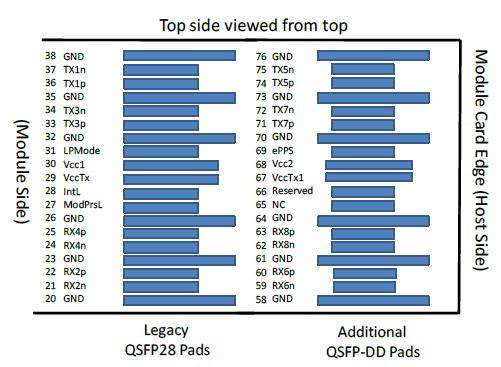

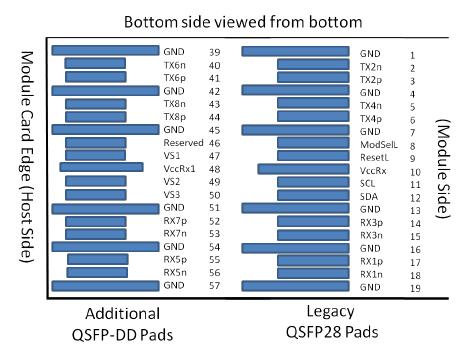

Figura 2-1 Conector compatível com MSA

Observação:

1. O QSFP-DD utiliza um terra comum (GND) para todos os sinais e alimentação (energia). Todos os sinais e a alimentação são comuns dentro do módulo QSFP-DD e todas as tensões do módulo são referenciadas a esse potencial, a menos que seja indicado o contrário. Conecte-os diretamente ao plano de terra comum de sinal da placa principal.

2. Os pinos VccRx, VccRx1, Vcc1, Vcc2, VccTx e VccTx1 devem ser aplicados simultaneamente. Requisitos definidos para o lado do host do conector de borda da placa host. Os pinos VccRx, VccRx1, Vcc1, Vcc2, VccTx e VccTx1 podem ser conectados internamente no módulo em qualquer combinação. Cada pino Vcc do conector tem uma corrente máxima nominal de 1000 mA.

3. Todos os pinos específicos do fornecedor, reservados e sem conexão podem ser terminados com 50 ohms para o terra no host. O pad 65 (sem conexão) deve permanecer desconectado dentro do módulo. Os pads específicos do fornecedor e reservados devem ter uma impedância para o terra superior a 10 kΩ e inferior a 100 pF.

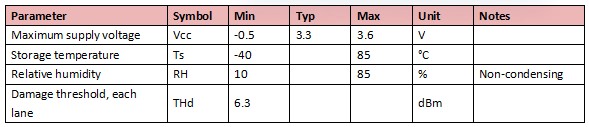

Classificações máximas absolutas

É importante observar que a operação acima de qualquer classificação máxima absoluta individual pode causar danos permanentes a este módulo.

Ambientes operacionais

As características elétricas e ópticas abaixo são definidas sob este ambiente operacional, salvo indicação em contrário.

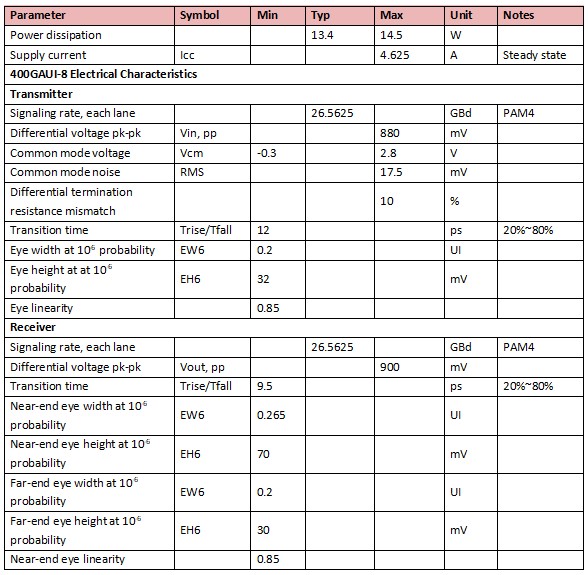

Características elétricas

Nota: As características elétricas do 400GAUI-8 referem-se ao CEI-56G-VSR-PAM4 do OIF-CEI-04.0.

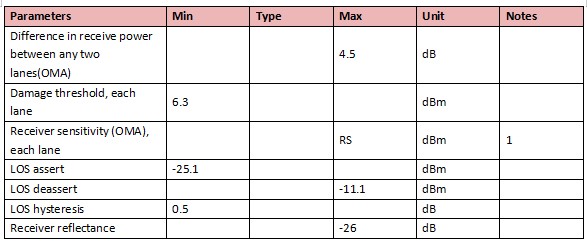

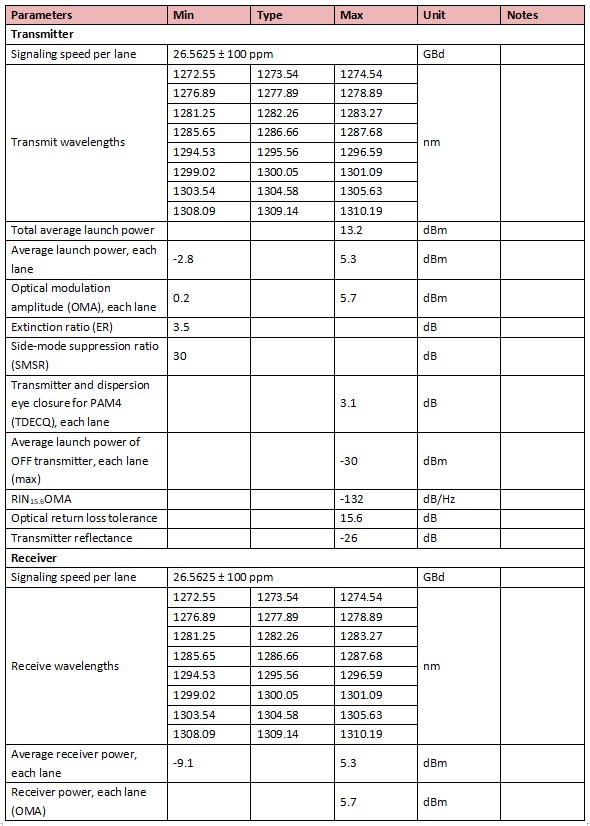

Características ópticas

Operação 400GBASE-LR8 (EOL, TOP = 0 a +70°C, VCC = 3,135 a 3,465 Volts)

Nota: RS=máx. (-6,6, SECQ-8) dBm, BER@2E-4

Definições de EEPROM

Consulte a especificação da interface de gerenciamento comum QSFP-DD, revisão 4.0.

Funções de monitoramento de diagnóstico digital 3D

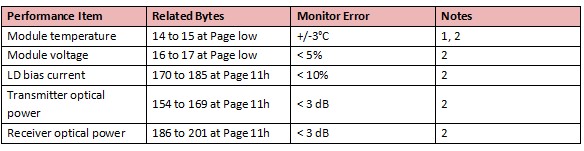

O QSFP-DD 400G LR8 suporta a Interface de Monitoramento de Diagnóstico (DMI) baseada em I2C, definida no documento QSFP-DD Common Management Interface Specification Rev 4.0. O host pode acessar o desempenho em tempo real da potência óptica do transmissor e do receptor, temperatura, tensão de alimentação e corrente de polarização.

Observação:

1. O ponto de teste de temperatura real está fixado na carcaça do módulo ao redor da matriz de lasers.

2. Faixa completa de temperatura operacional.

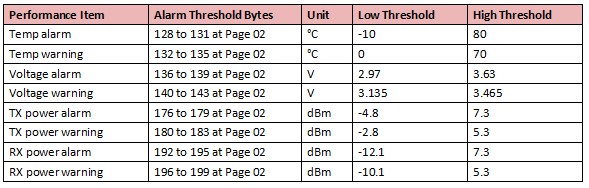

Limiares de alarme e aviso

O QSFP-DD 400G LR8 suporta função de alarmes, indicando se os valores do desempenho básico anterior são inferiores ou superiores aos limites definidos.

Especificações mecânicas

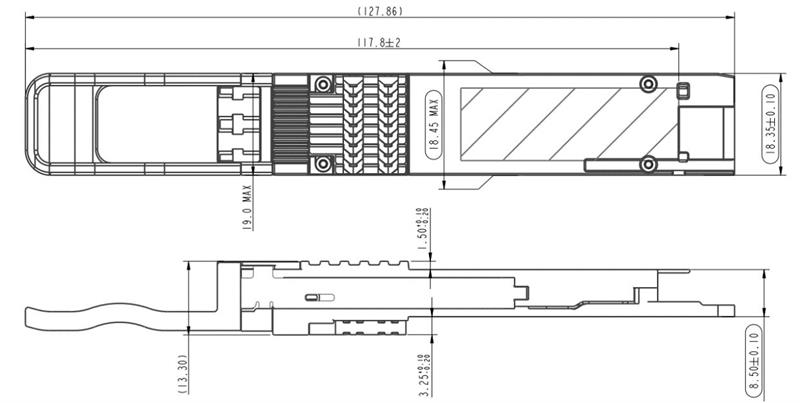

Figura 10-1 Dimensões mecânicas

Informações para encomenda
